Пристрій для відгинання і задавання переднього кінця рулонної стрічки з розмотувача в технологічний агрегат

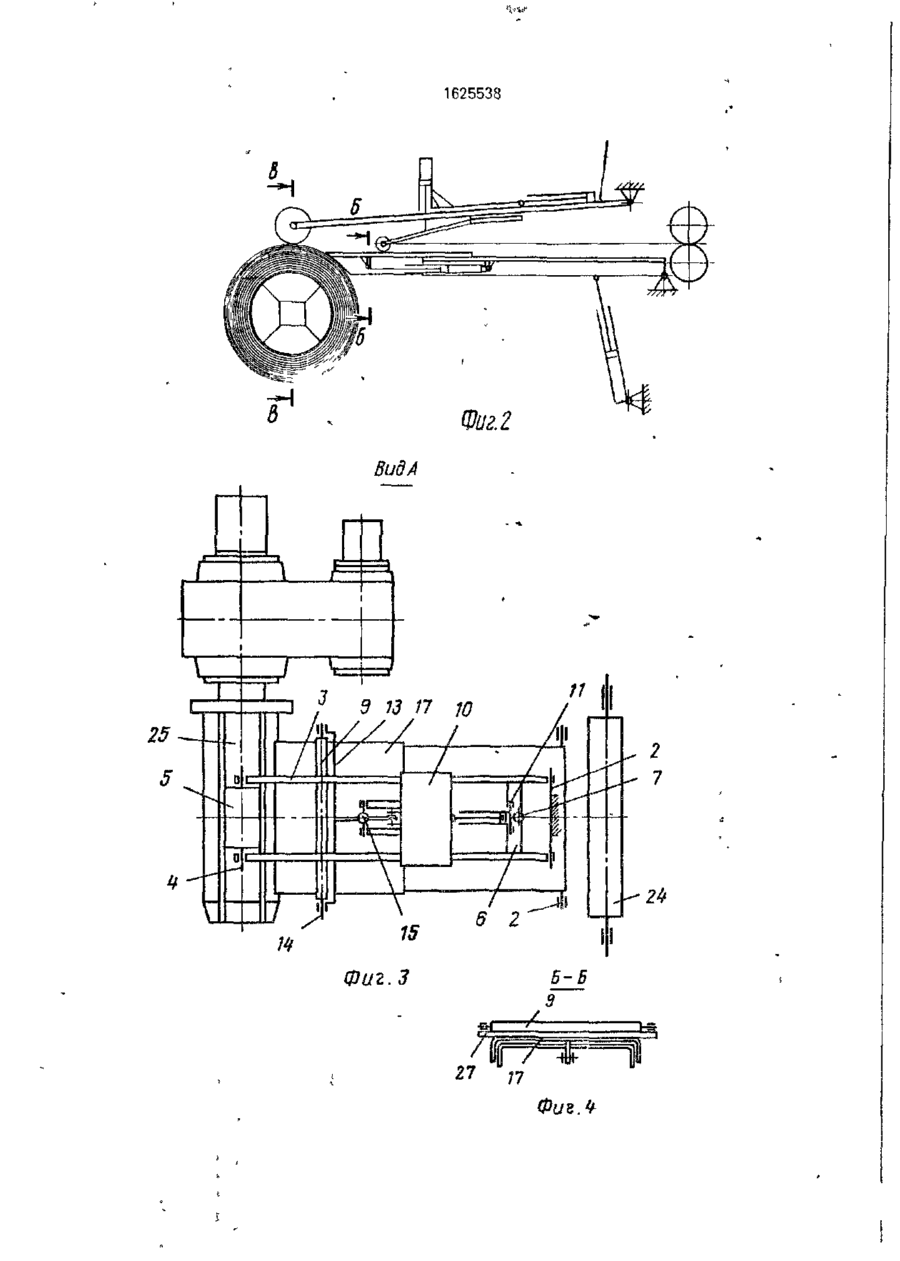

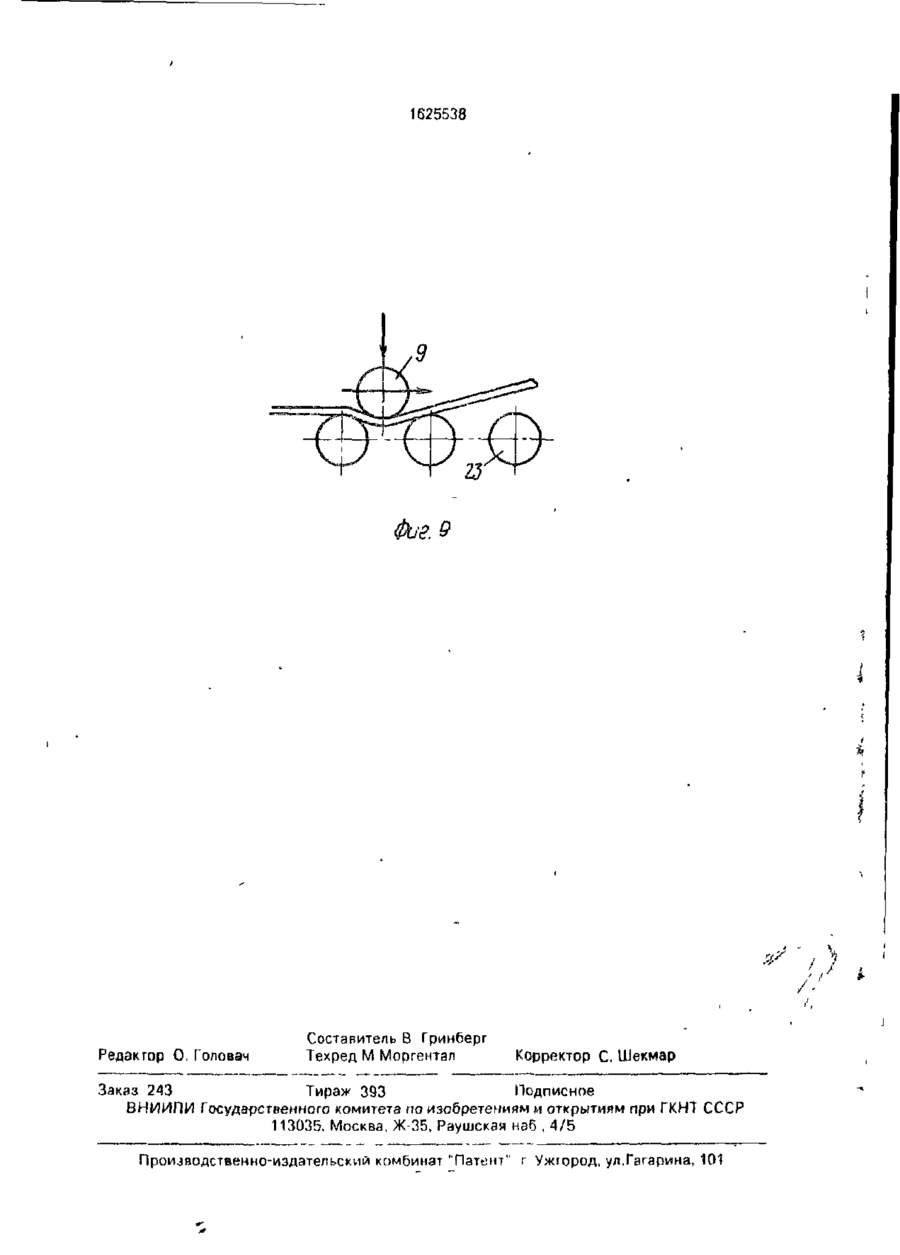

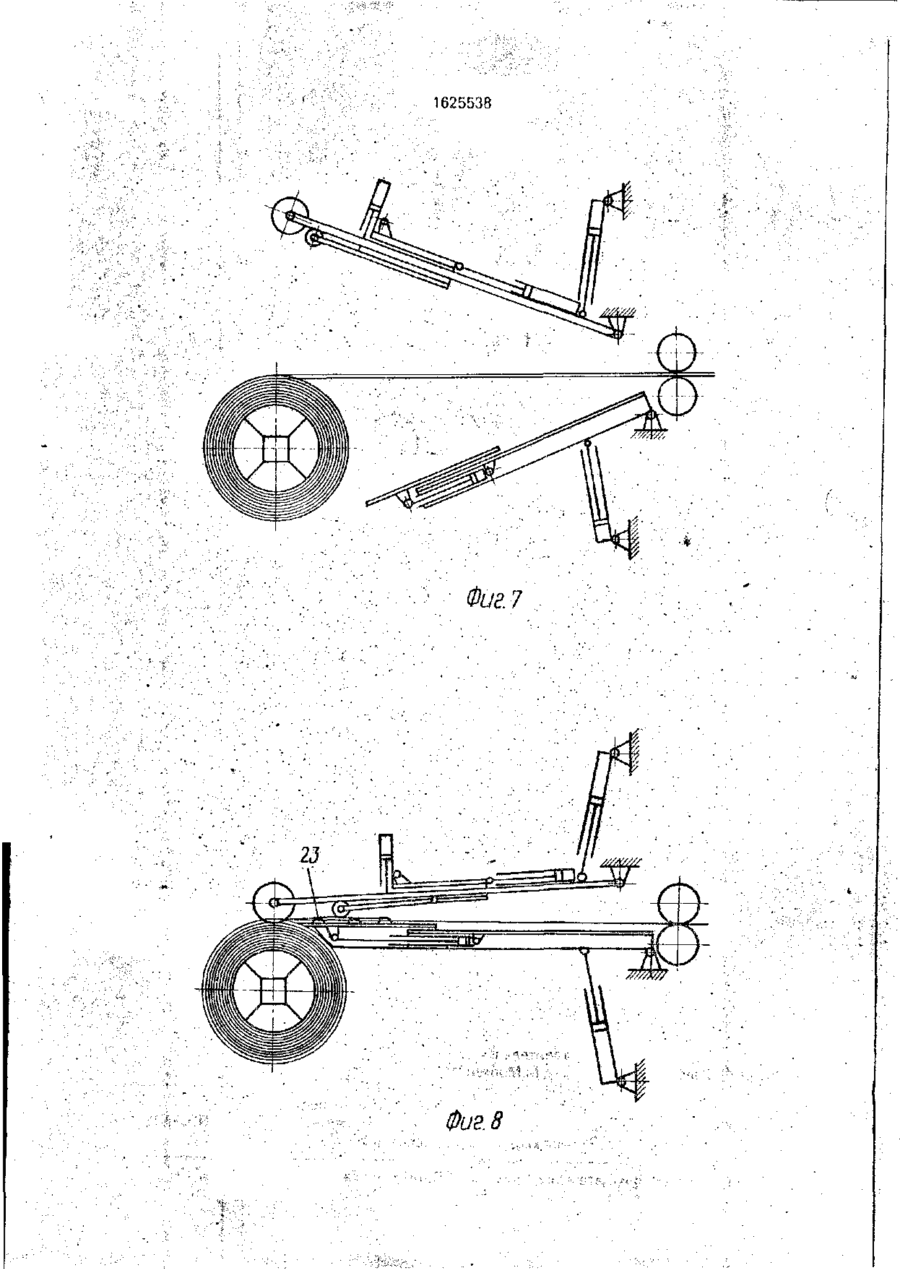

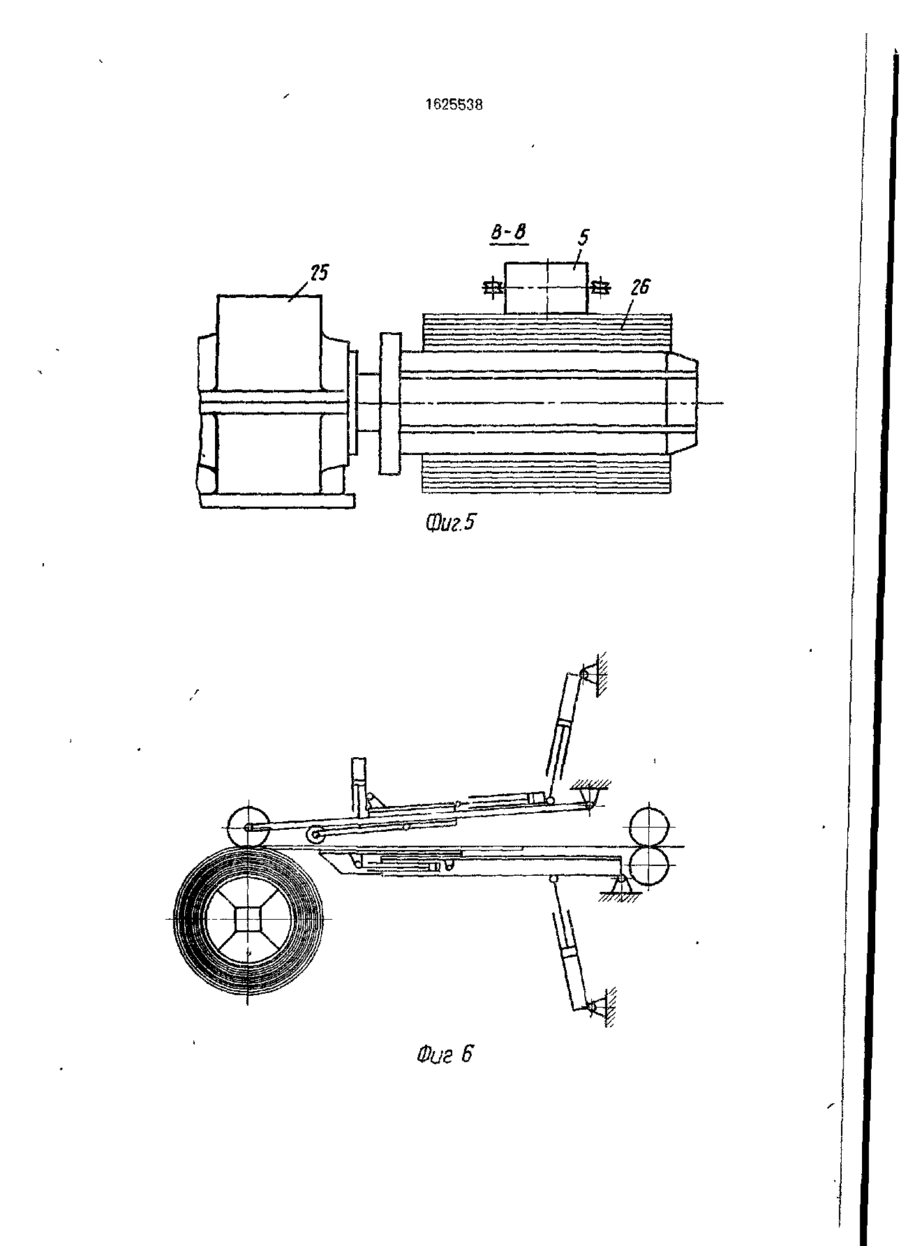

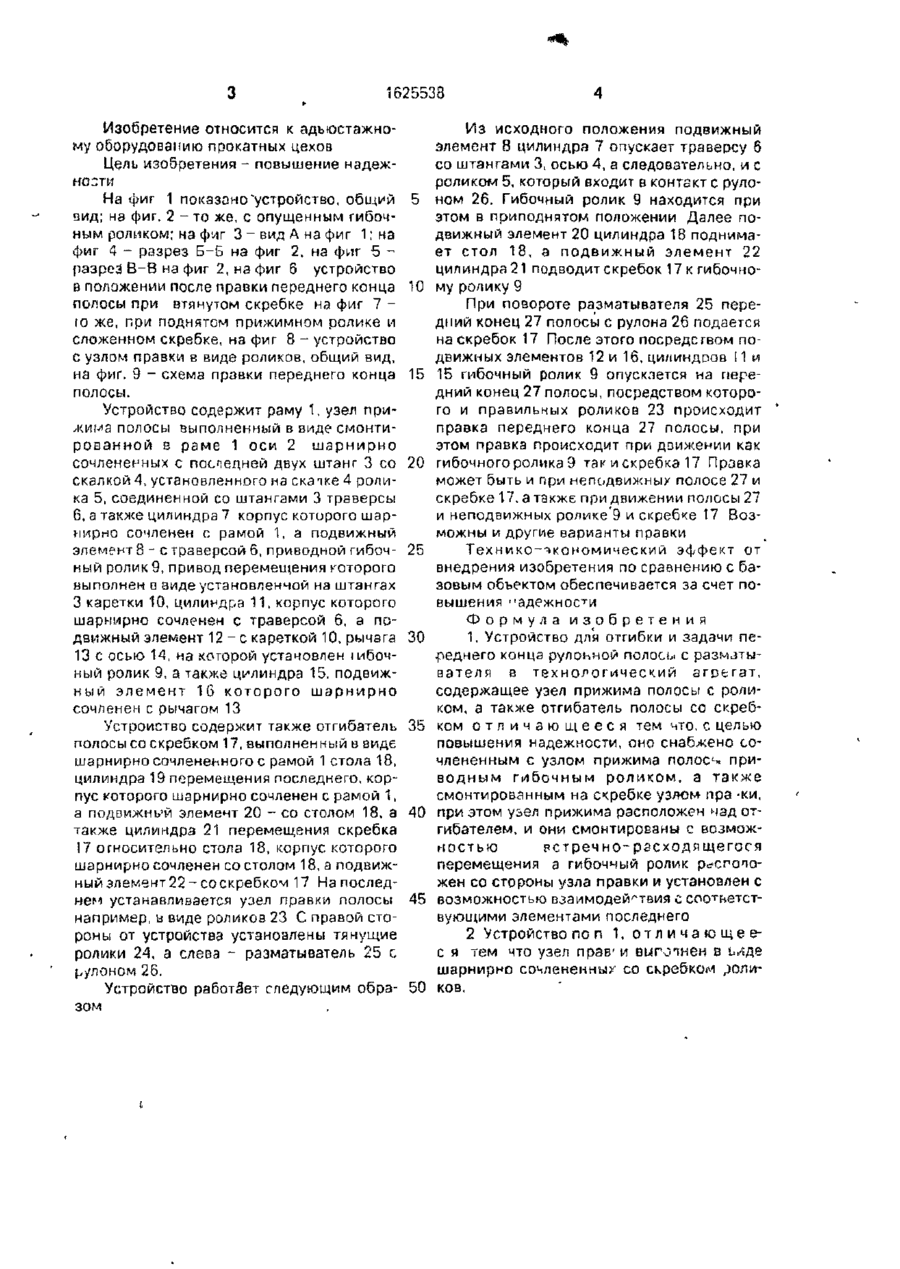

Изобретение относится к адъюстажному оборудованию прокатных цехов. Цель изобретения - повышение надежности. Благодаря наличию узла правки переднего конца полосы 27, размещенного на скребке 17, а также узла прижима переднего конца полосы 27 с гибочным роликом 9 обеспечивается надежная правка переднего конца полосы перед его задачей в технологический агрегат. 1 з. п. ф-лы, 9 ил. С О со 1625538 Изобретение относится к адъюстажному оборудованию прокатных цехов Цель изобретения - повышение надежмооти На фиг 1 показано'устройство, общий вид; на фиг. 2 - то же, с опущенным гибочным роликом; на фиг 3 - вид А на фиг 1; на фиг 4 - разрез Б-В на фиг 2. на фиг 5 разрез В-В на фиг 2, на фиг 6 устройство в положении после правки переднего конца полосы при втянутом скребке на фиг 7 ю же, при поднятом прижимном ролике и сложенном скребке, на фиг 8 - устройство с узлом правки в виде роликов, общий вид, на фиг. 9 - схема правки переднего конца полосы. Устройство содержит раму 1, узел прижима полосы выполненный в виде смонтированной в раме 1 оси 2 ш а р н и р н о сочлененных с поспедней двух штанг 3 со Скалкой 4, установленного на скатке 4 ролика 5, соединенной со штангами 3 траверсы 6, а также цилиндра 7 корпус которого шарнирно сочленен с рамой 1. а подвижный элемент 8 - е траверсой 6, приводной гибочный ролик 9, привод перемещения которого выполнен о аиде установленной на штангах 3 каретки 10, цилиндра 11, корпус которого шарнирно сочленен с траверсой 6, а подвижный элемент 1 2 - е кареткой 10, рычага 13 с осью 14, на которой установлен \ ибочный ролик 9, а также цилиндра 15, подвижный элемент 1G к о т о р о г о ш а р н и р н о сочленен с рычагом 13 Устройство содержит также отгибатель полосы со скребком 17, выполненный в виде шарнирно сочлененного с рамой 1 стола 18, цилиндра 19 перемещения последнего, корпус которого шарнирно сочленен с рамой 1, а подвижный элемент 20 - со столом 18, а также цилиндра 21 перемещения скребка І7 относительно стола 18, корпус которого шарнирно сочленен со столом 18, а подвижный элемент 2 2 - с о скребком 17 На последнем устанавливается узел правки полосы например, в виде роликов 23 С правой стороны от устройства установлены тянущие ролики 24, а слева - разматыватель 25 с рулоном 26. Устройство работает следующим образом 5 10 15 20 25 30 35 40 45 50 Из исходного положения подвижный элемент 8 цилиндра 7 опускает траверсу 6 со штангами 3, осью 4, а следовательно, и с роликом 5, который входит в контакт с рулоном 26. Гибочный ролик 9 находится при этом в приподнятом положении Далее подвижный элемент 20 цилиндра 18 поднимает стол 18, а п о д в и ж н ы й элемент 22 цилиндра 21 подводит скребок 17 к гибочному ролику 9 При повороте разматывателя 25 передний конец 27 полосы с рулона 26 подается на скребок 17 После этого посредством подвижных элементов 12 и 16, цилиндоов і 1 и 15 гибочный ролик 9 опускается на передний конец 27 полосы, посредством которого и правильных роликов 23 происходит правка переднего конца 27 полосы, при этом правка происходит при движении как гибочного ролика 9 так и скребка 17 Правка может быть и при неподвижных полосе 27 и скребке 17.а также придвижении полосы 27 и неподвижных ролике'9 и скребке 17 Возможны и другие варианты правки Технико-Экономический эффект от внедрения изобретения по сравнению с базовым объектом обеспечивается за счет повышения 'адежнос т и Формула изобретения 1. Устройство для отгибки и задачи переднего конца рулонной полосы с размлтывателя а т е х н о л о г и ч е с к и й а г р е г а т , содержащее узел прижима полосы с роликом, а также отгибатель полосы со скребком о т л и ч а ю щ е е с я тем что, с целью повышения надежности, оно снабжено сочлененным с узлом прижима полоса приводным гибочным роликом, а также смонтированным на счребке узлом пра -ки, при этом узел прижима расположен над отгибателем, и они смонтированы с возможностью рс т речи о - р а с х о д я щ е г о с я перемещения а гибоччый ролик р
