Бар’єр безпеки
Номер патенту: 33817
Опубліковано: 15.02.2001
Автори: Мунтян Сергій Олексійович, Пацер Олександр Іванович, Зорін Андрій Микитович, Вершинін Валерій Опанасович
Текст

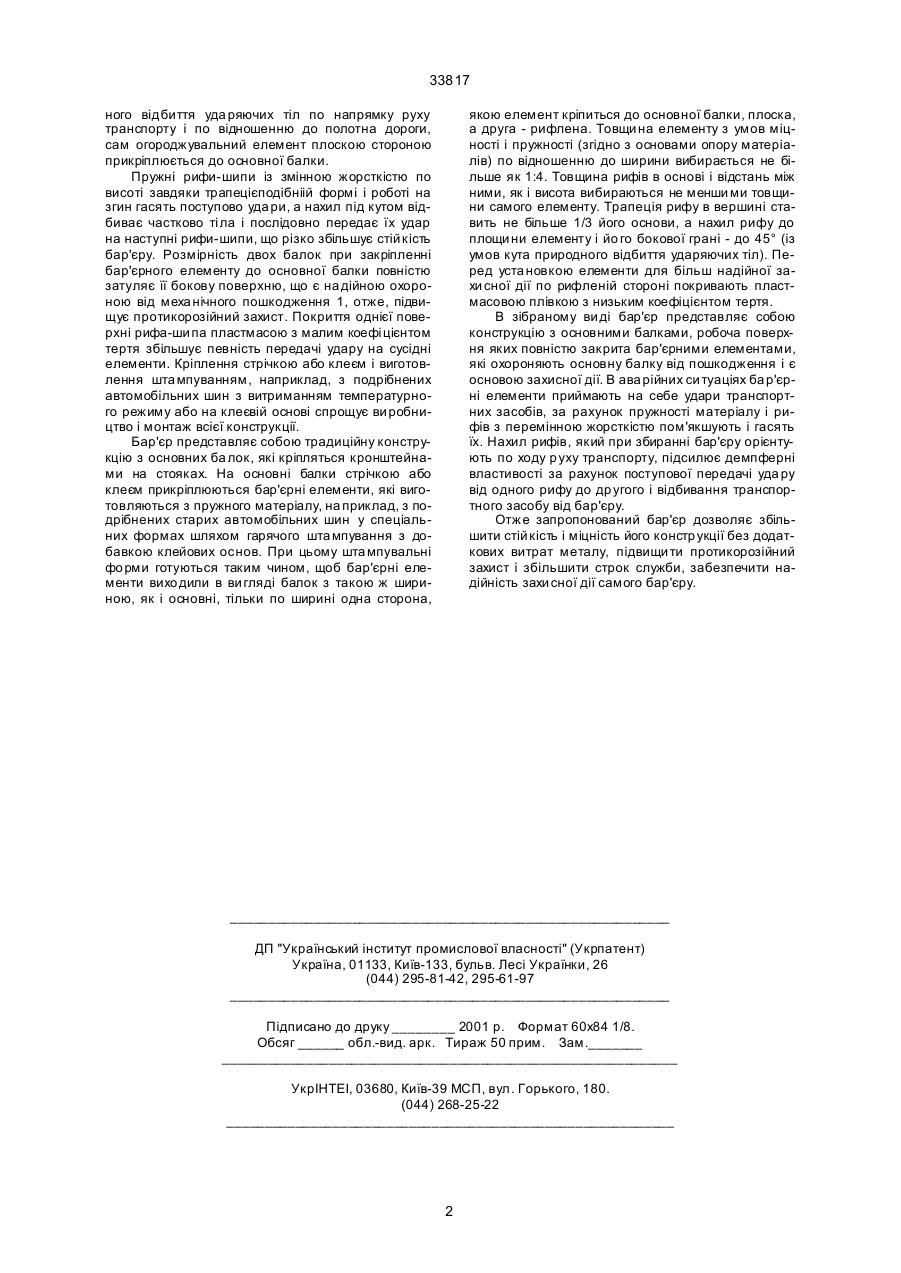

Бар'єр безпеки, що включає стояки, кронштей ни, основну балку та ба р'єрні елементи, який 33817 ного відбиття уда ряючих тіл по напрямку руху транспорту і по відношенню до полотна дороги, сам огороджувальний елемент плоскою стороною прикріплюється до основної балки. Пружні рифи-шипи із змінною жорсткістю по висоті завдяки трапецієподібніій формі і роботі на згин гасять поступово уда ри, а нахил під кутом відбиває частково ті ла і послідовно передає їх удар на наступні рифи-шипи, що різко збільшує стій кість бар'єру. Розмірність двох балок при закріпленні бар'єрного елементу до основної балки повністю затуляє її бокову поверхню, що є на дійною охороною від меха нічного пошкодження 1, отже, підвищує протикорозійний захист. Покриття однієї поверхні рифа-ши па пластмасою з малим коефі цієнтом тертя збільшує певність передачі удару на сусідні елементи. Кріплення стрічкою або клеєм і виготовлення шта мпуванням, наприклад, з подрібнених автомобільних шин з витриманням температурного режиму або на клеєвій основі спрощує ви робництво і монтаж всієї конструкції. Бар'єр представляє собою традиційну конструкцію з основних ба лок, які кріпляться кронштейнами на стояках. На основні балки стрічкою або клеєм прикріплюються бар'єрні елементи, які виготовляються з пружного матеріалу, на приклад, з подрібнених старих автомобільних шин у спеціальних формах шляхом гарячого шта мпування з добавкою клейових основ. При цьому шта мпувальні фо рми готуються таким чином, щоб бар'єрні елементи вихо дили в ви гляді балок з такою ж шириною, як і основні, тільки по ширині одна сторона, якою елемент кріпиться до основної балки, плоска, а друга - рифлена. Товщи на елементу з умов міцності і пружності (згідно з основами опору матеріалів) по відношенню до ширини вибирається не більше як 1:4. Товщина рифів в основі і відстань між ними, як і висота вибираються не менши ми товщини самого елементу. Трапеція рифу в вершині ставить не більше 1/3 його основи, а нахил рифу до площи ни елементу і йо го бокової грані - до 45° (із умов кута природного відбиття ударяючих тіл). Перед уста новкою елементи для більш надійної захи сної дії по рифленій стороні покривають пластмасовою плівкою з низьким коефіцієнтом тертя. В зібраному ви ді бар'єр представляє собою конструкцію з основними балками, робоча поверхня яких повністю закрита бар'єрними елементами, які охороняють основну балку від пошкодження і є основою захисної дії. В ава рійних си туаціях ба р'єрні елементи приймають на себе удари транспортних засобів, за рахунок пружності матеріалу і рифів з перемінною жорсткістю пом'якшують і гасять їх. Нахил рифів, який при збиранні бар'єру орієнтують по ходу р уху транспорту, підсилює демпферні властивості за рахунок поступової передачі уда ру від одного рифу до др угого і відбивання транспортного засобу від бар'єру. Отже запропонований бар'єр дозволяє збільшити стій кість і міцність його конструкції без додаткових витрат металу, підвищи ти протикорозійний захист і збільшити строк служби, забезпечити надійність захи сної дії самого бар'єру. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
