Свічка запальна

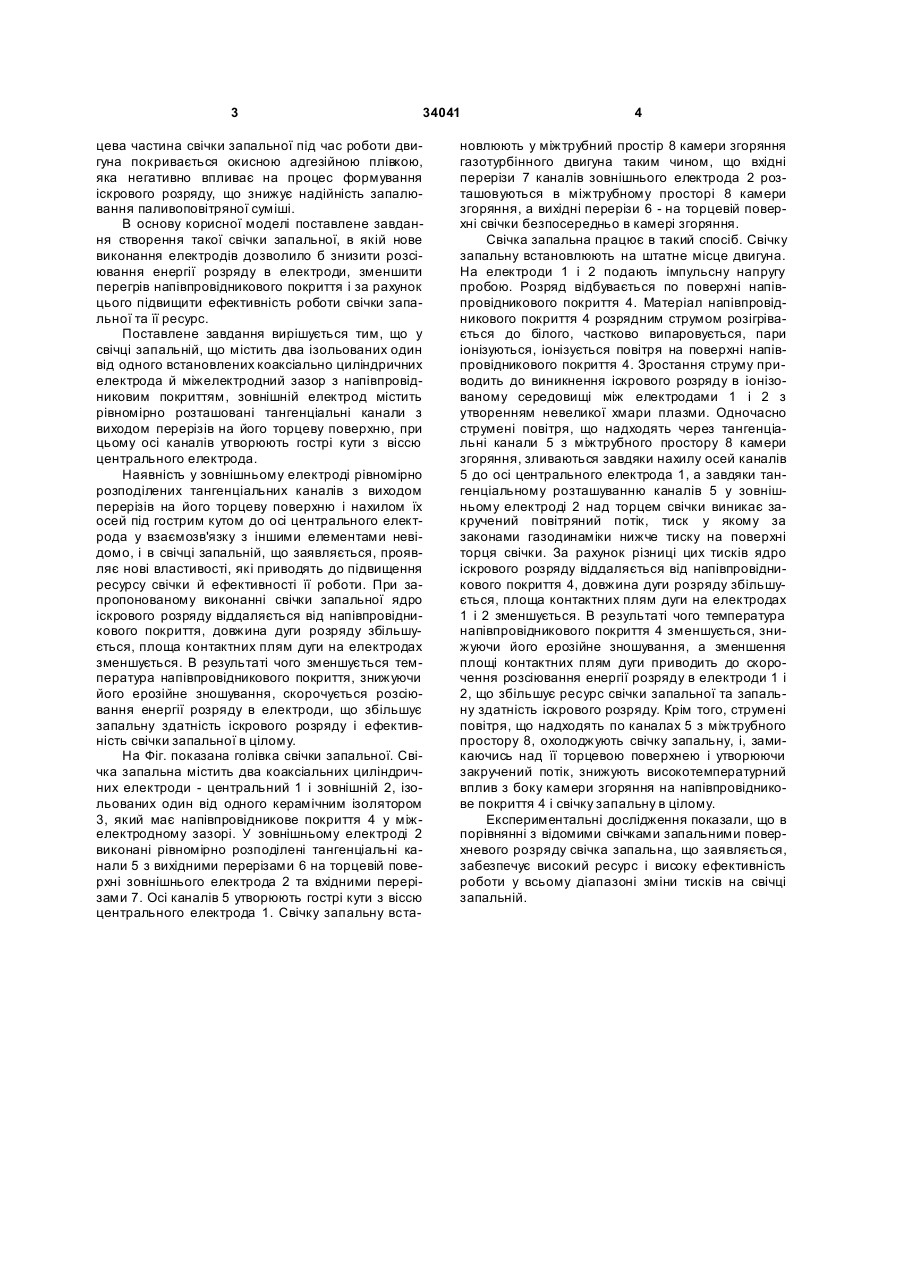

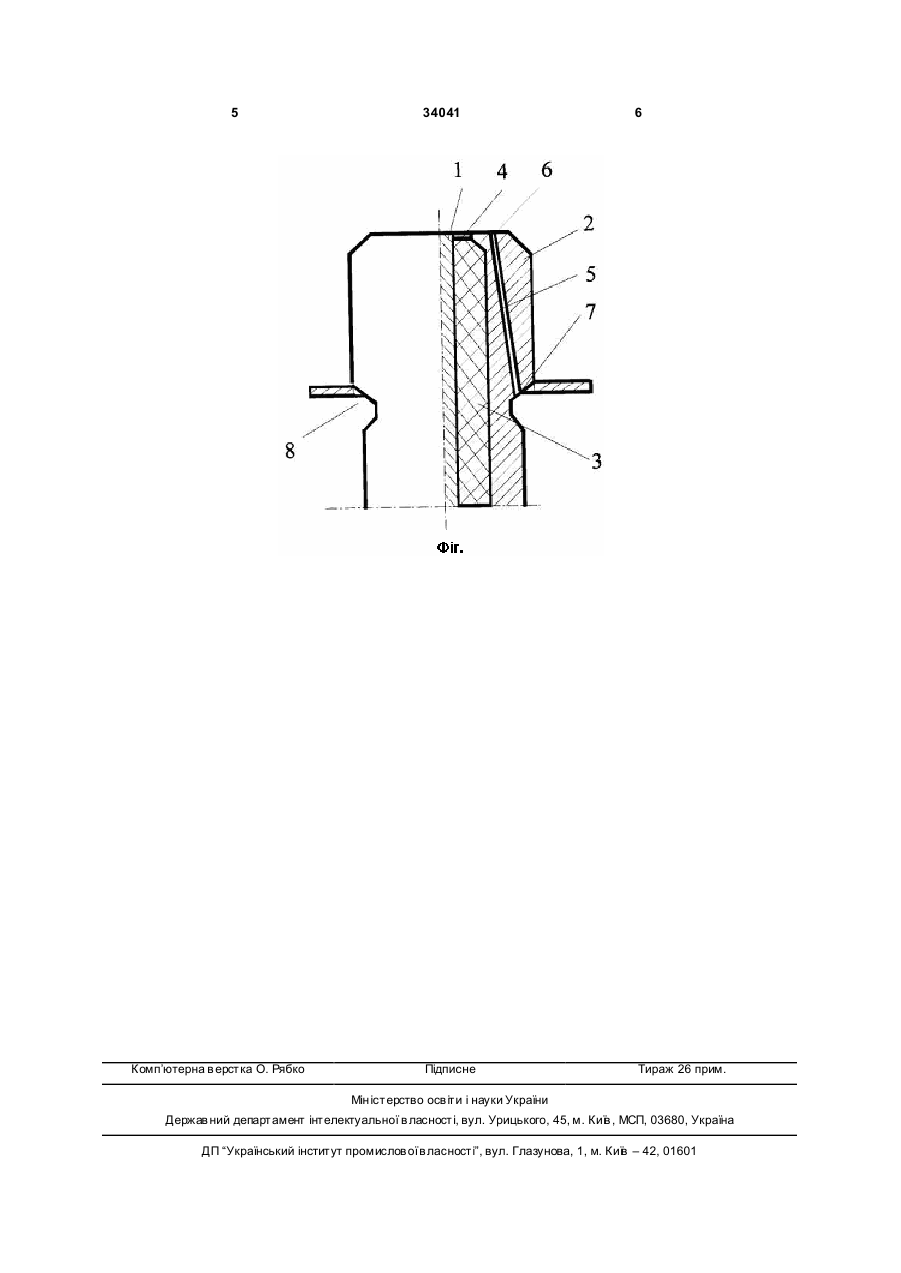

1. Свічка запальна, яка містить два ізольовані один від одного і встановлені коаксіально цилінд 3 34041 цева частина свічки запальної під час роботи двигуна покривається окисною адгезійною плівкою, яка негативно впливає на процес формування іскрового розряду, що знижує надійність запалювання паливоповітряної суміші. В основу корисної моделі поставлене завдання створення такої свічки запальної, в якій нове виконання електродів дозволило б знизити розсіювання енергії розряду в електроди, зменшити перегрів напівпровідникового покриття і за рахунок цього підвищити ефективність роботи свічки запальної та її ресурс. Поставлене завдання вирішується тим, що у свічці запальній, що містить два ізольованих один від одного встановлених коаксіально циліндричних електрода й міжелектродний зазор з напівпровідниковим покриттям, зовнішній електрод містить рівномірно розташовані тангенціальні канали з виходом перерізів на його торцеву поверхню, при цьому осі каналів утворюють гострі кути з віссю центрального електрода. Наявність у зовнішньому електроді рівномірно розподілених тангенціальних каналів з виходом перерізів на його торцеву поверхню і нахилом їх осей під гострим кутом до осі центрального електрода у взаємозв'язку з іншими елементами невідомо, і в свічці запальній, що заявляється, проявляє нові властивості, які приводять до підвищення ресурсу свічки й ефективності її роботи. При запропонованому виконанні свічки запальної ядро іскрового розряду віддаляється від напівпровідникового покриття, довжина дуги розряду збільшується, площа контактних плям дуги на електродах зменшується. В результаті чого зменшується температура напівпровідникового покриття, знижуючи його ерозійне зношування, скорочується розсіювання енергії розряду в електроди, що збільшує запальну здатність іскрового розряду і ефективність свічки запальної в цілому. На Фіг. показана голівка свічки запальної. Свічка запальна містить два коаксіальних циліндричних електроди - центральний 1 і зовнішній 2, ізольованих один від одного керамічним ізолятором 3, який має напівпровідникове покриття 4 у міжелектродному зазорі. У зовнішньому електроді 2 виконані рівномірно розподілені тангенціальні канали 5 з вихідними перерізами 6 на торцевій поверхні зовнішнього електрода 2 та вхідними перерізами 7. Осі каналів 5 утворюють гострі кути з віссю центрального електрода 1. Свічку запальну вста 4 новлюють у міжтрубний простір 8 камери згоряння газотурбінного двигуна таким чином, що вхідні перерізи 7 каналів зовнішнього електрода 2 розташовуються в міжтрубному просторі 8 камери згоряння, а вихідні перерізи 6 - на торцевій поверхні свічки безпосередньо в камері згоряння. Свічка запальна працює в такий спосіб. Свічку запальну встановлюють на штатне місце двигуна. На електроди 1 і 2 подають імпульсну напругу пробою. Розряд відбувається по поверхні напівпровідникового покриття 4. Матеріал напівпровідникового покриття 4 розрядним струмом розігрівається до білого, частково випаровується, пари іонізуються, іонізується повітря на поверхні напівпровідникового покриття 4. Зростання струму приводить до виникнення іскрового розряду в іонізованому середовищі між електродами 1 і 2 з утворенням невеликої хмари плазми. Одночасно струмені повітря, що надходять через тангенціальні канали 5 з міжтрубного простору 8 камери згоряння, зливаються завдяки нахилу осей каналів 5 до осі центрального електрода 1, а завдяки тангенціальному розташуванню каналів 5 у зовнішньому електроді 2 над торцем свічки виникає закручений повітряний потік, тиск у якому за законами газодинаміки нижче тиску на поверхні торця свічки. За рахунок різниці цих тисків ядро іскрового розряду віддаляється від напівпровідникового покриття 4, довжина дуги розряду збільшується, площа контактних плям дуги на електродах 1 і 2 зменшується. В результаті чого температура напівпровідникового покриття 4 зменшується, знижуючи його ерозійне зношування, а зменшення площі контактних плям дуги приводить до скорочення розсіювання енергії розряду в електроди 1 і 2, що збільшує ресурс свічки запальної та запальну здатність іскрового розряду. Крім того, струмені повітря, що надходять по каналах 5 з міжтрубного простору 8, охолоджують свічку запальну, і, замикаючись над її торцевою поверхнею і утворюючи закручений потік, знижують високотемпературний вплив з боку камери згоряння на напівпровідникове покриття 4 і свічку запальну в цілому. Експериментальні дослідження показали, що в порівнянні з відомими свічками запальними поверхневого розряду свічка запальна, що заявляється, забезпечує високий ресурс і високу ефективність роботи у всьому діапазоні зміни тисків на свічці запальній. 5 Комп’ютерна в ерстка О. Рябко 34041 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
