Планетарний редуктор з паралелограмним приводом
Номер патенту: 34310
Опубліковано: 11.08.2008
Автори: Орлова Світлана Сергіївна, Амбарцумянц Роберт Вачаганович
Формула / Реферат
Планетарний редуктор з паралелограмним приводом, що складається із корпусу, кришки, кільця, центрального циліндричного зубчастого колеса, двох сателітів, привідного вала з зубчастими колесами, водила, виконаного у вигляді двох валів для приводу сателітів, який відрізняється тим, що вали для приводу сателітів виконані колінчатими, а сателіти виконані збірними у вигляді цілісних циліндричних зубчастих вінців, жорстко закріплених на обох сателітах, ободи сателітів виконані з двох симетричних половинок з лінією розрізу, що проходить через вісь отворів під колінчатими валами, і закріплені між собою двома гвинтами.
Текст

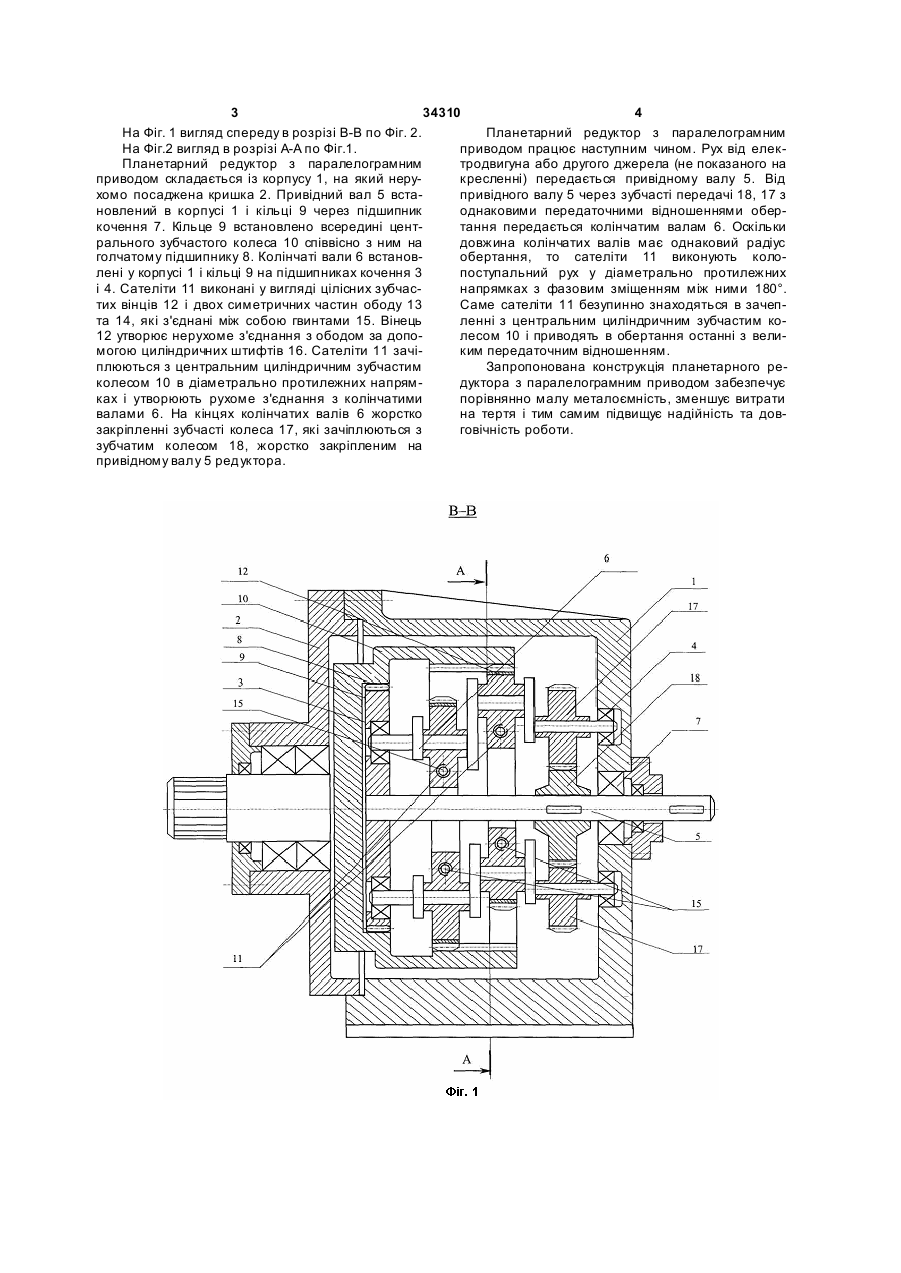

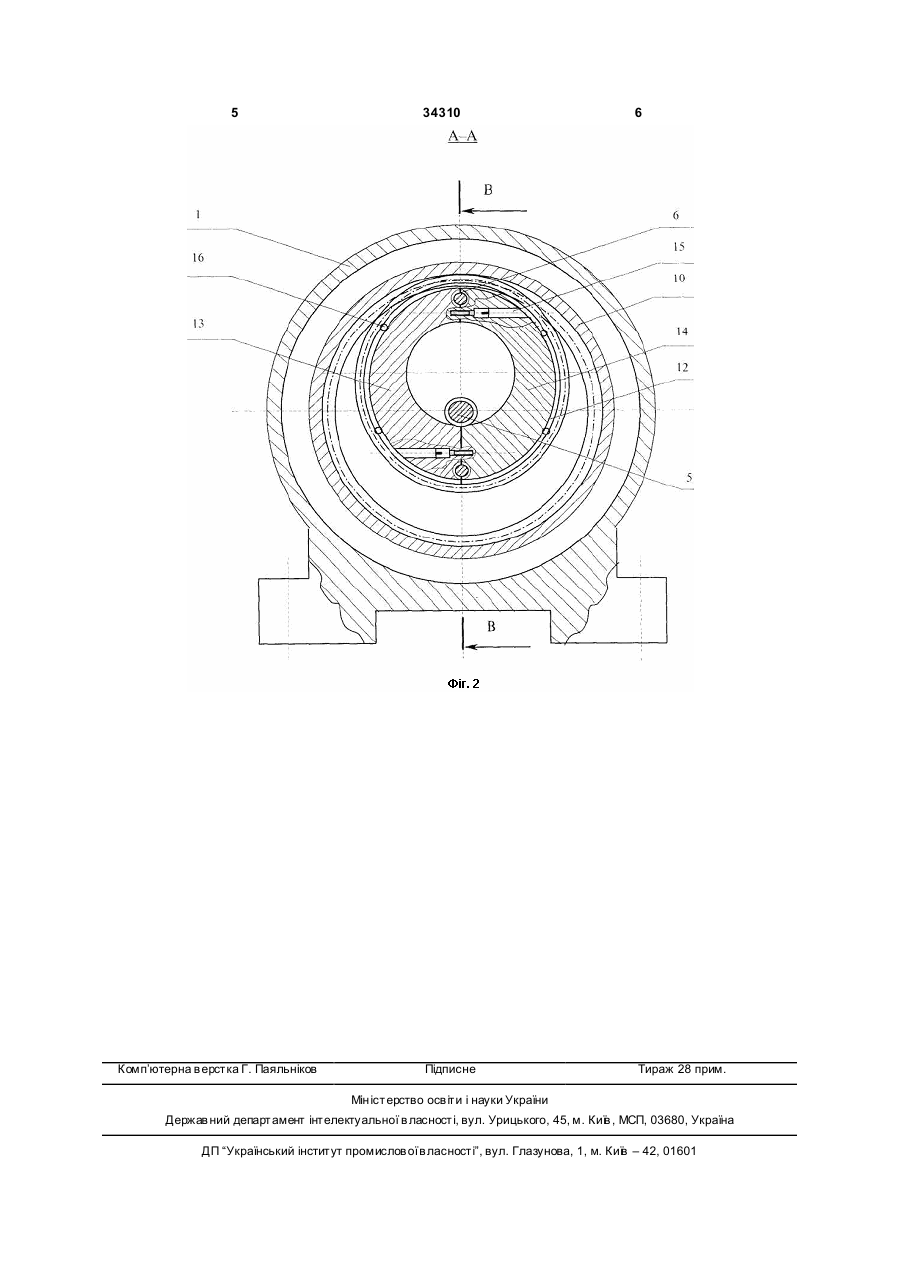

Планетарний редуктор з паралелограмним приводом, що складається із корпусу, кришки, кільця, центрального циліндричного зубчастого ко 3 34310 4 На Фіг. 1 вигляд спереду в розрізі В-В по Фіг. 2. Планетарний редуктор з паралелограмним На Фіг.2 вигляд в розрізі А-А по Фіг.1. приводом працює наступним чином. Рух від елекПланетарний редуктор з паралелограмним тродвигуна або другого джерела (не показаного на приводом складається із корпусу 1, на який нерукресленні) передається привідному валу 5. Від хомо посаджена кришка 2. Привідний вал 5 встапривідного валу 5 через зубчасті передачі 18, 17 з новлений в корпусі 1 і кільці 9 через підшипник однаковими передаточними відношеннями оберкочення 7. Кільце 9 встановлено всередині центтання передається колінчатим валам 6. Оскільки рального зубчастого колеса 10 співвісно з ним на довжина колінчатих валів має однаковий радіус голчатому підшипнику 8. Колінчаті вали 6 встановобертання, то сателіти 11 виконують кололені у корпусі 1 і кільці 9 на підшипниках кочення 3 поступальний рух у діаметрально протилежних і 4. Сателіти 11 виконані у вигляді цілісних зубчаснапрямках з фазовим зміщенням між ними 180°. тих вінців 12 і двох симетричних частин ободу 13 Саме сателіти 11 безупинно знаходяться в зачепта 14, які з'єднані між собою гвинтами 15. Вінець ленні з центральним циліндричним зубчастим ко12 утворює нерухоме з'єднання з ободом за дополесом 10 і приводять в обертання останні з велимогою циліндричних штифтів 16. Сателіти 11 зачіким передаточним відношенням. плюються з центральним циліндричним зубчастим Запропонована конструкція планетарного реколесом 10 в діаметрально протилежних напрямдуктора з паралелограмним приводом забезпечує ках і утворюють рухоме з'єднання з колінчатими порівнянно малу металоємність, зменшує витрати валами 6. На кінцях колінчатих валів 6 жорстко на тертя і тим самим підвищує надійність та довзакріпленні зубчасті колеса 17, які зачіплюються з говічність роботи. зубчатим колесом 18, жорстко закріпленим на привідному валу 5 редуктора. 5 Комп’ютерна в ерстка Г. Паяльніков 34310 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPlanetary reducer with parallelogram drive
Автори англійськоюAmbartsumiants Robert Vachahanovych, Orlova Svitlana Serhiivna
Назва патенту російськоюПланетарный редуктор с параллелограммным приводом
Автори російськоюАмбарцумянц Роберт Вачаганович, Орлова Светлана Сергеевна
МПК / Мітки
МПК: F16H 29/00
Мітки: паралелограмним, планетарний, редуктор, приводом
