Розпушувач-ін’єктор

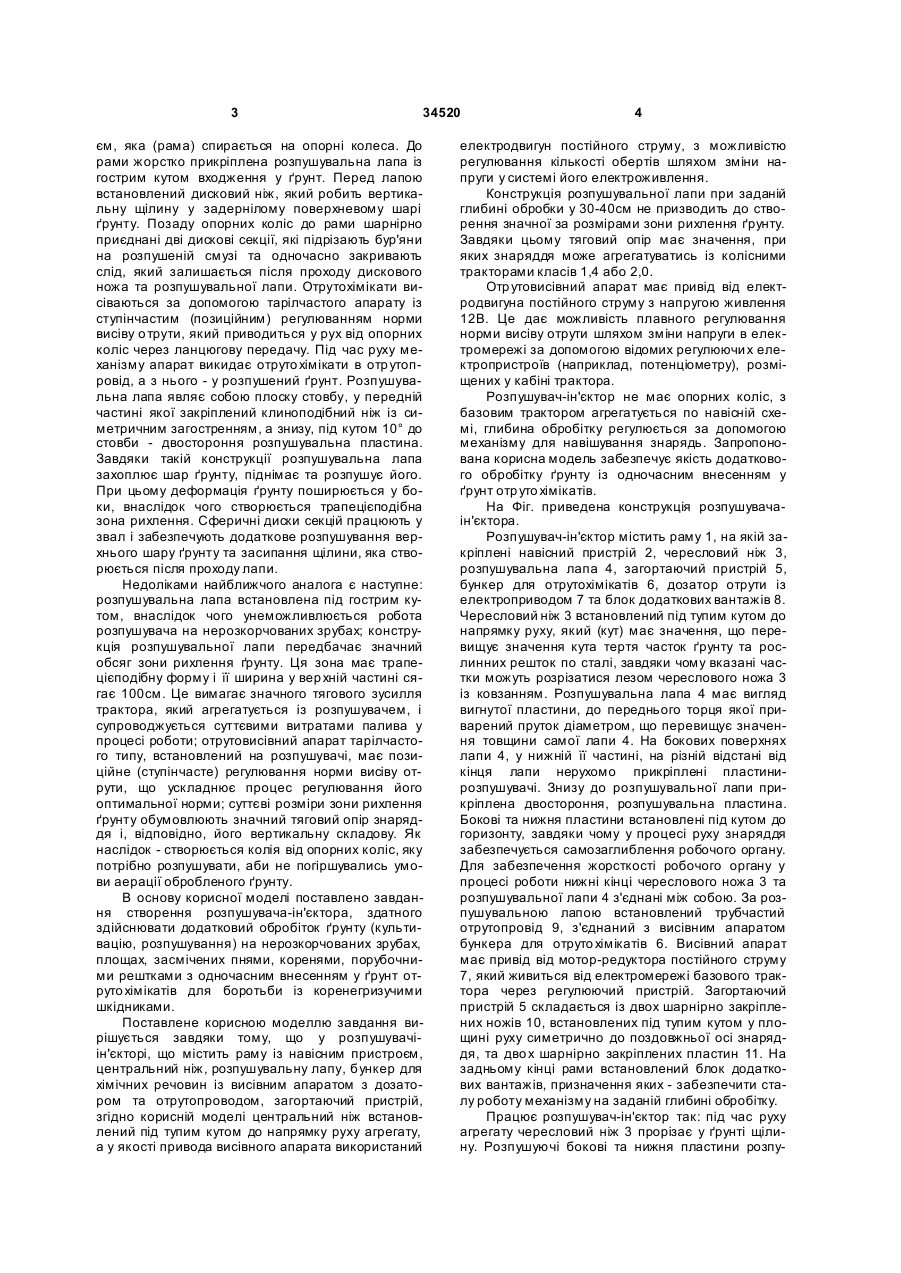

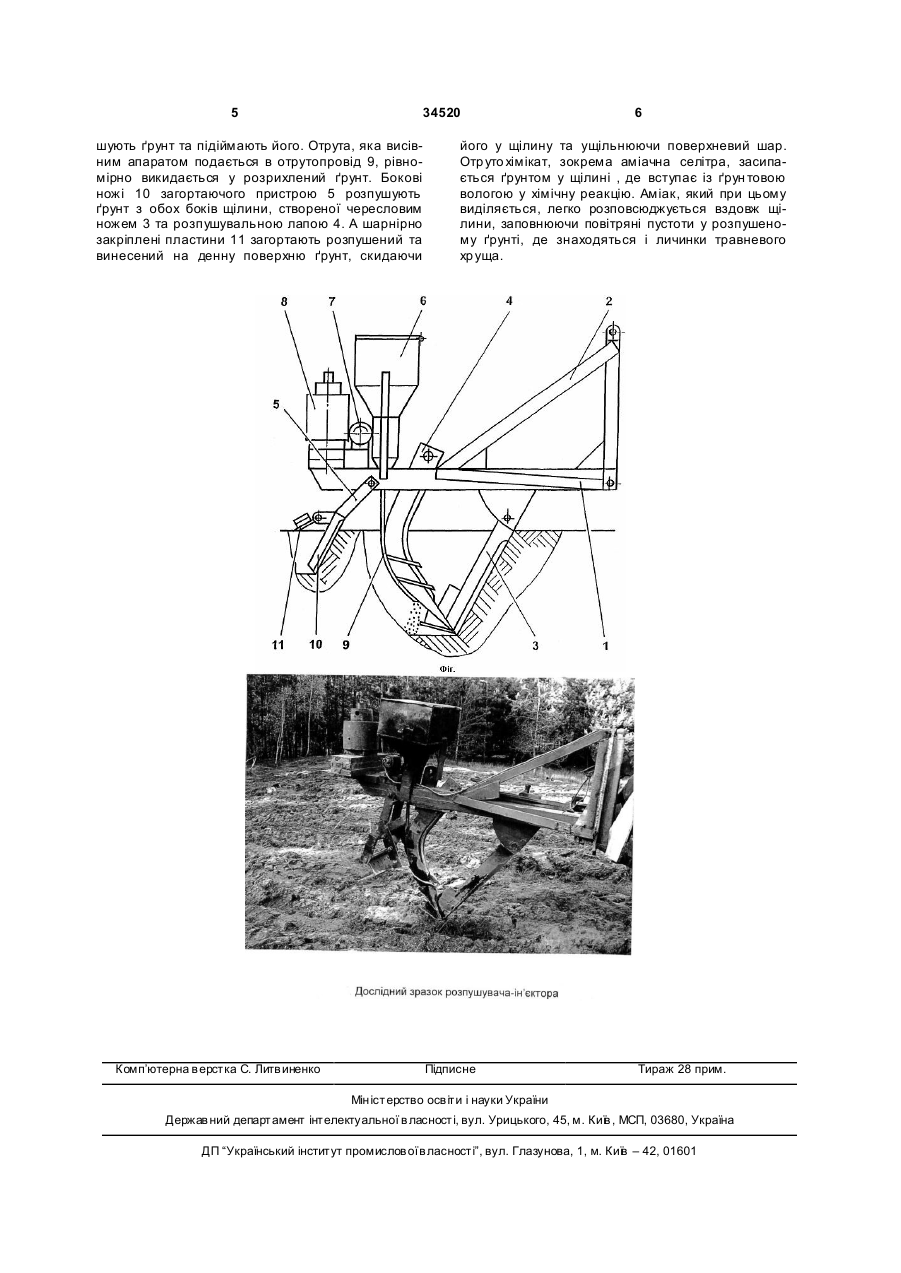

Розпушувач-ін'єктор, що містить раму із навісним пристроєм, центральний ніж, розпушувальну 3 34520 єм, яка (рама) спирається на опорні колеса. До рами жорстко прикріплена розпушувальна лапа із гострим кутом входження у ґрунт. Перед лапою встановлений дисковий ніж, який робить вертикальну щілину у задернілому поверхневому шарі ґрунту. Позаду опорних коліс до рами шарнірно приєднані дві дискові секції, які підрізають бур'яни на розпушеній смузі та одночасно закривають слід, який залишається після проходу дискового ножа та розпушувальної лапи. Отрутохімікати висіваються за допомогою тарілчастого апарату із ступінчастим (позиційним) регулюванням норми висіву о трути, який приводиться у рух від опорних коліс через ланцюгову передачу. Під час руху механізму апарат викидає отруто хімікати в отр утопровід, а з нього - у розпушений ґрунт. Розпушувальна лапа являє собою плоску стовбу, у передній частині якої закріплений клиноподібний ніж із симетричним загостренням, а знизу, під кутом 10° до стовби - двостороння розпушувальна пластина. Завдяки такій конструкції розпушувальна лапа захоплює шар ґрунту, піднімає та розпушує його. При цьому деформація ґрунту поширюється у боки, внаслідок чого створюється трапецієподібна зона рихлення. Сферичні диски секцій працюють у звал і забезпечують додаткове розпушування верхнього шару ґрунту та засипання щілини, яка створюється після проходу лапи. Недоліками найближчого аналога є наступне: розпушувальна лапа встановлена під гострим кутом, внаслідок чого унеможливлюється робота розпушувача на нерозкорчованих зрубах; конструкція розпушувальної лапи передбачає значний обсяг зони рихлення ґрунту. Ця зона має трапецієподібну форму і її ширина у вер хній частині сягає 100см. Це вимагає значного тягового зусилля трактора, який агрегатується із розпушувачем, і супроводжується суттєвими витратами палива у процесі роботи; отрутовисівний апарат тарілчастого типу, встановлений на розпушувачі, має позиційне (ступінчасте) регулювання норми висіву отрути, що ускладнює процес регулювання його оптимальної норми; суттєві розміри зони рихлення ґрунту обумовлюють значний тяговий опір знаряддя і, відповідно, його вертикальну складову. Як наслідок - створюється колія від опорних коліс, яку потрібно розпушувати, аби не погіршувались умови аерації обробленого ґрунту. В основу корисної моделі поставлено завдання створення розпушувача-ін'єктора, здатного здійснювати додатковий обробіток ґрунту (культивацію, розпушування) на нерозкорчованих зрубах, площах, засмічених пнями, коренями, порубочними рештками з одночасним внесенням у ґрунт отруто хімікатів для боротьби із коренегризучими шкідниками. Поставлене корисною моделлю завдання вирішується завдяки тому, що у розпушувачіін'єкторі, що містить раму із навісним пристроєм, центральний ніж, розпушувальну лапу, бункер для хімічних речовин із висівним апаратом з дозатором та отрутопроводом, загортаючий пристрій, згідно корисній моделі центральний ніж встановлений під тупим кутом до напрямку руху агрегату, а у якості привода висівного апарата використаний 4 електродвигун постійного струму, з можливістю регулювання кількості обертів шляхом зміни напруги у системі його електроживлення. Конструкція розпушувальної лапи при заданій глибині обробки у 30-40см не призводить до створення значної за розмірами зони рихлення ґрунту. Завдяки цьому тяговий опір має значення, при яких знаряддя може агрегатуватись із колісними тракторами класів 1,4 або 2,0. Отр утовисівний апарат має привід від електродвигуна постійного струму з напругою живлення 12В. Це дає можливість плавного регулювання норми висіву отрути шляхом зміни напруги в електромережі за допомогою відомих регулюючи х електропристроїв (наприклад, потенціометру), розміщених у кабіні трактора. Розпушувач-ін'єктор не має опорних коліс, з базовим трактором агрегатується по навісній схемі, глибина обробітку регулюється за допомогою механізму для навішування знарядь. Запропонована корисна модель забезпечує якість додаткового обробітку ґрунту із одночасним внесенням у ґрунт отр уто хімікатів. На Фіг. приведена конструкція розпушувачаін'єктора. Розпушувач-ін'єктор містить раму 1, на якій закріплені навісний пристрій 2, чересловий ніж 3, розпушувальна лапа 4, загортаючий пристрій 5, бункер для отрутохімікатів 6, дозатор отрути із електроприводом 7 та блок додаткових вантажів 8. Чересловий ніж 3 встановлений під тупим кутом до напрямку руху, який (кут) має значення, що перевищує значення кута тертя часток ґрунту та рослинних решток по сталі, завдяки чому вказані частки можуть розрізатися лезом череслового ножа 3 із ковзанням. Розпушувальна лапа 4 має вигляд вигнутої пластини, до переднього торця якої приварений пруток діаметром, що перевищує значення товщини самої лапи 4. На бокових поверхнях лапи 4, у нижній її частині, на різній відстані від кінця лапи нерухомо прикріплені пластинирозпушувачі. Знизу до розпушувальної лапи прикріплена двостороння, розпушувальна пластина. Бокові та нижня пластини встановлені під кутом до горизонту, завдяки чому у процесі руху знаряддя забезпечується самозаглиблення робочого органу. Для забезпечення жорсткості робочого органу у процесі роботи нижні кінці череслового ножа 3 та розпушувальної лапи 4 з'єднані між собою. За розпушувальною лапою встановлений трубчастий отрутопровід 9, з'єднаний з висівним апаратом бункера для отруто хімікатів 6. Висівний апарат має привід від мотор-редуктора постійного струму 7, який живиться від електромережі базового трактора через регулюючий пристрій. Загортаючий пристрій 5 складається із двох шарнірно закріплених ножів 10, встановлених під тупим кутом у площині руху симетрично до поздовжньої осі знаряддя, та дво х шарнірно закріплених пластин 11. На задньому кінці рами встановлений блок додаткових вантажів, призначення яких - забезпечити сталу роботу механізму на заданій глибині обробітку. Працює розпушувач-ін'єктор так: під час руху агрегату чересловий ніж 3 прорізає у ґрунті щілину. Розпушуючі бокові та нижня пластини розпу 5 34520 шують ґрунт та підіймають його. Отрута, яка висівним апаратом подається в отрутопровід 9, рівномірно викидається у розрихлений ґрунт. Бокові ножі 10 загортаючого пристрою 5 розпушують ґрунт з обох боків щілини, створеної чересловим ножем 3 та розпушувальною лапою 4. А шарнірно закріплені пластини 11 загортають розпушений та винесений на денну поверхню ґрунт, скидаючи Комп’ютерна в ерстка C. Литв иненко 6 його у щілину та ущільнюючи поверхневий шар. Отр уто хімікат, зокрема аміачна селітра, засипається ґрунтом у щілині , де вступає із ґрун товою вологою у хімічну реакцію. Аміак, який при цьому виділяється, легко розповсюджується вздовж щілини, заповнюючи повітряні пустоти у розпушеному ґрунті, де знаходяться і личинки травневого хр уща. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
