Сільськогосподарський агрегат, що містить колісний трактор з механізмом начіпки, в якому передні шарніри нижніх і верхніх тяг закріплені на кожусі вала коліс трактора, начіпне сільськогосподарське знаряддя, приєднане до задніх шарнірів нижніх і верхніх тяг, який відрізняється тим, що задні шарніри нижніх тяг начіпки сполучені між собою з розташуванням їх спільної осі симетрії в напрямку руху агрегату, а задні шарніри верхніх тяг з'єднані з начіпним знаряддям з можливістю зміни його положення в поперечно-вертикальній площині відносно спільної осі симетрії задніх шарнірів нижніх тяг.

Текст

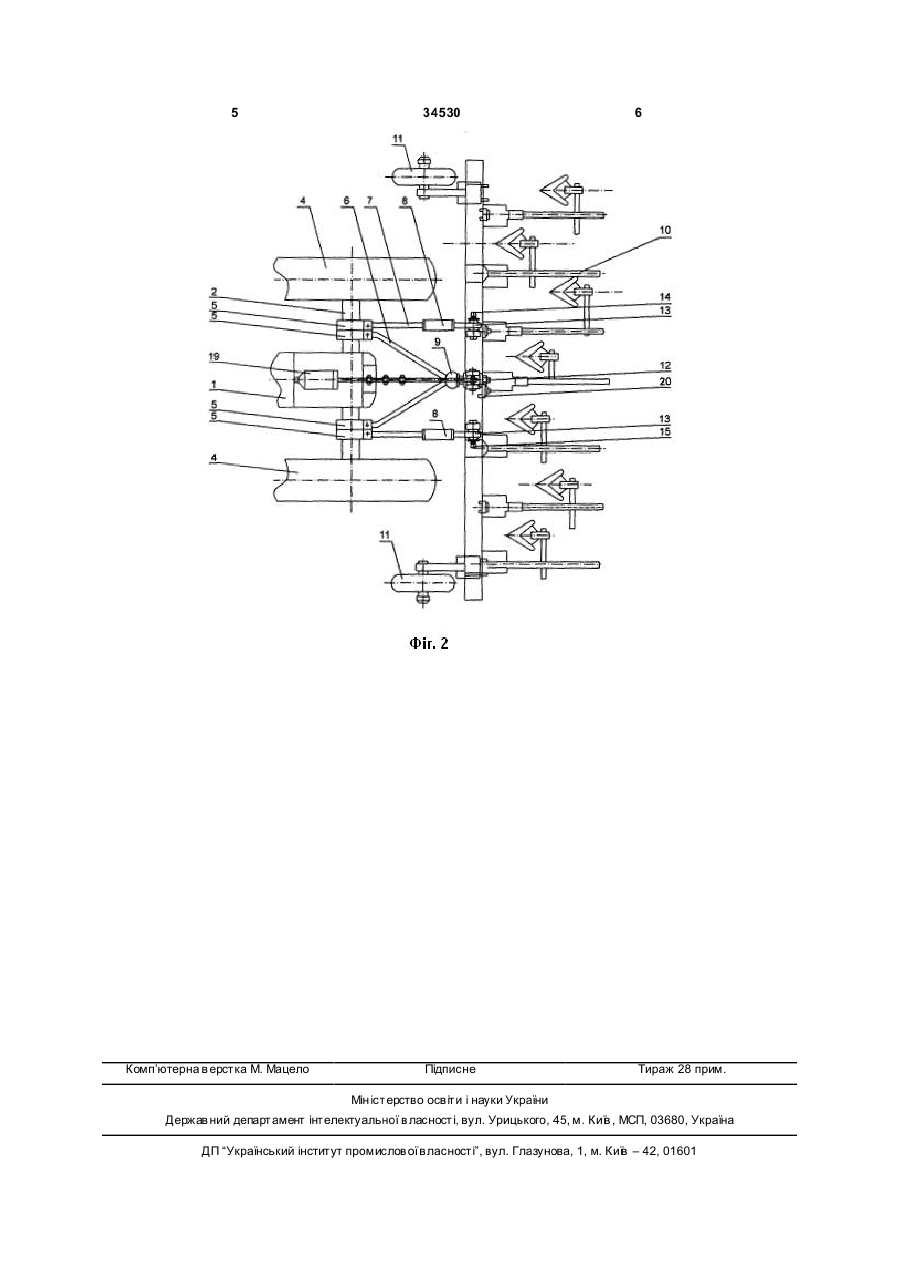

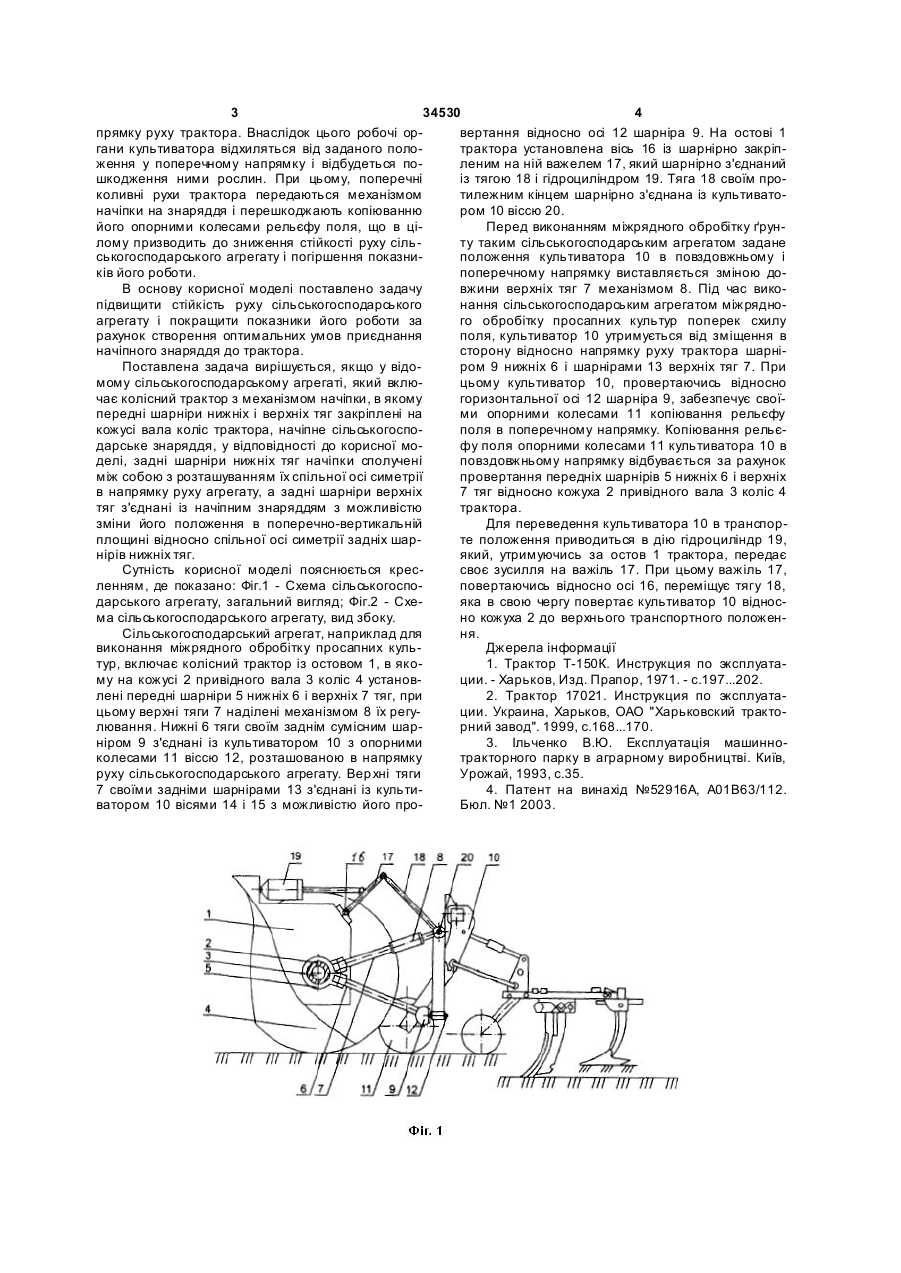

Сільськогосподарський агрегат, що містить колісний трактор з механізмом начіпки, в якому 3 34530 4 прямку руху трактора. Внаслідок цього робочі орвертання відносно oсі 12 шарніра 9. На остові 1 гани культиватора відхиляться від заданого полотрактора установлена вісь 16 із шарнірно закріпження у поперечному напрямку і відбудеться поленим на ній важелем 17, який шарнірно з'єднаний шкодження ними рослин. При цьому, поперечні із тягою 18 і гідроциліндром 19. Тяга 18 своїм проколивні рухи трактора передаються механізмом тилежним кінцем шарнірно з'єднана із культиватоначіпки на знаряддя і перешкоджають копіюванню ром 10 віссю 20. його опорними колесами рельєфу поля, що в ціПеред виконанням міжрядного обробітку ґрунлому призводить до зниження стійкості руху сільту таким сільськогосподарським агрегатом задане ськогосподарського агрегату і погіршення показниположення культиватора 10 в повздовжньому і ків його роботи. поперечному напрямку виставляється зміною доВ основу корисної моделі поставлено задачу вжини верхніх тяг 7 механізмом 8. Під час викопідвищити стійкість руху сільськогосподарського нання сільськогосподарським агрегатом міжрядноагрегату і покращити показники його роботи за го обробітку просапних культур поперек схилу рахунок створення оптимальних умов приєднання поля, культиватор 10 утримується від зміщення в начіпного знаряддя до трактора. сторону відносно напрямку руху трактора шарніПоставлена задача вирішується, якщо у відором 9 нижніх 6 і шарнірами 13 верхніх тяг 7. При мому сільськогосподарському агрегаті, який вклюцьому культиватор 10, провертаючись відносно чає колісний трактор з механізмом начіпки, в якому горизонтальної oсі 12 шарніра 9, забезпечує своїпередні шарніри нижніх і верхніх тяг закріплені на ми опорними колесами 11 копіювання рельєфу кожусі вала коліс трактора, начіпне сільськогоспополя в поперечному напрямку. Копіювання рельєдарське знаряддя, у відповідності до корисної мофу поля опорними колесами 11 культиватора 10 в делі, задні шарніри нижніх тяг начіпки сполучені повздовжньому напрямку відбувається за рахунок між собою з розташуванням їх спільної oсі симетрії провертання передніх шарнірів 5 нижніх 6 і верхніх в напрямку руху агрегату, а задні шарніри верхніх 7 тяг відносно кожуха 2 привідного вала 3 коліс 4 тяг з'єднані із начіпним знаряддям з можливістю трактора. зміни його положення в поперечно-вертикальній Для переведення культиватора 10 в транспорплощині відносно спільної oсі симетрії задніх шарте положення приводиться в дію гідроциліндр 19, нірів нижніх тяг. який, утримуючись за остов 1 трактора, передає Сутність корисної моделі пояснюється крессвоє зусилля на важіль 17. При цьому важіль 17, ленням, де показано: Фіг.1 - Схема сільськогоспоповертаючись відносно oсі 16, переміщує тягу 18, дарського агрегату, загальний вигляд; Фіг.2 - Схеяка в свою чергу повертає культиватор 10 відносма сільськогосподарського агрегату, вид збоку. но кожуха 2 до верхнього транспортного положенСільськогосподарський агрегат, наприклад для ня. виконання міжрядного обробітку просапних кульДжерела інформації тур, включає колісний трактор із остовом 1, в яко1. Трактор Т-150К. Инструкция по эксплуатаму на кожусі 2 привідного вала 3 коліс 4 установции. - Харьков, Изд. Прапор, 1971. - с.197...202. лені передні шарніри 5 нижніх 6 і верхніх 7 тяг, при 2. Трактор 17021. Инструкция по эксплуатацьому верхні тяги 7 наділені механізмом 8 їх регуции. Украина, Харьков, ОАО "Харьковский трактолювання. Нижні 6 тяги своїм заднім сумісним шаррний завод". 1999, с.168...170. ніром 9 з'єднані із культиватором 10 з опорними 3. Ільченко В.Ю. Експлуатація машинноколесами 11 віссю 12, розташованою в напрямку тракторного парку в аграрному виробництві. Київ, руху сільськогосподарського агрегату. Вер хні тяги Урожай, 1993, с.35. 7 своїми задніми шарнірами 13 з'єднані із культи4. Патент на винахід №52916А, А01В63/112. ватором 10 вісями 14 і 15 з можливістю його проБюл. №1 2003. 5 Комп’ютерна в ерстка М. Мацело 34530 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Farm unit

Автори англійською

Pastukhov Valerii Ivanovych, Fesenko Hryhorii Vasyliovych, Skofenko Serhii Mykolaiovych

Назва патенту російською

Сельскохозяйственный агрегат

Автори російською

Пастухов Валерий Иванович, Фесенко Григорий Васильевич, Скофенко Сергей Николаевич
