Прес кульковий

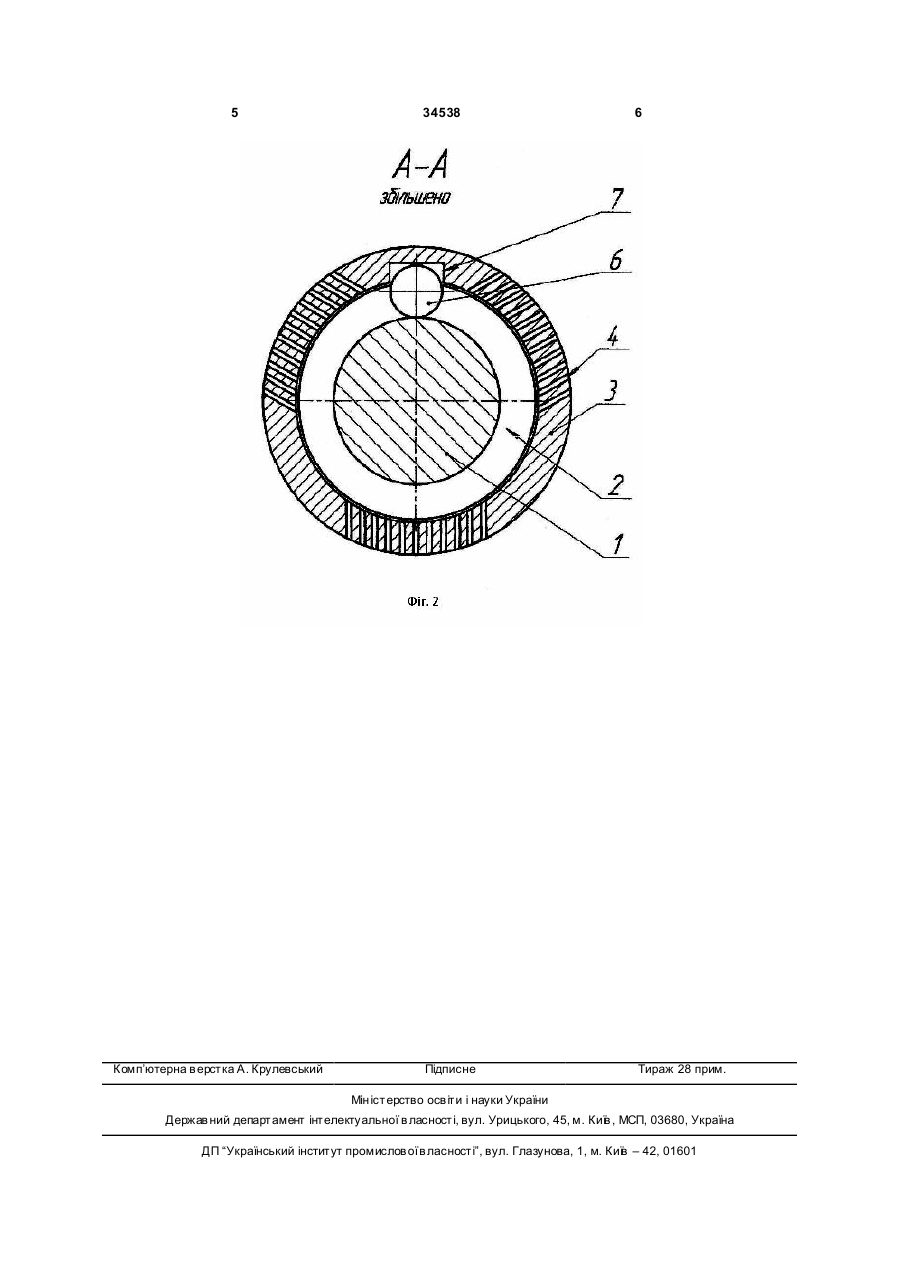

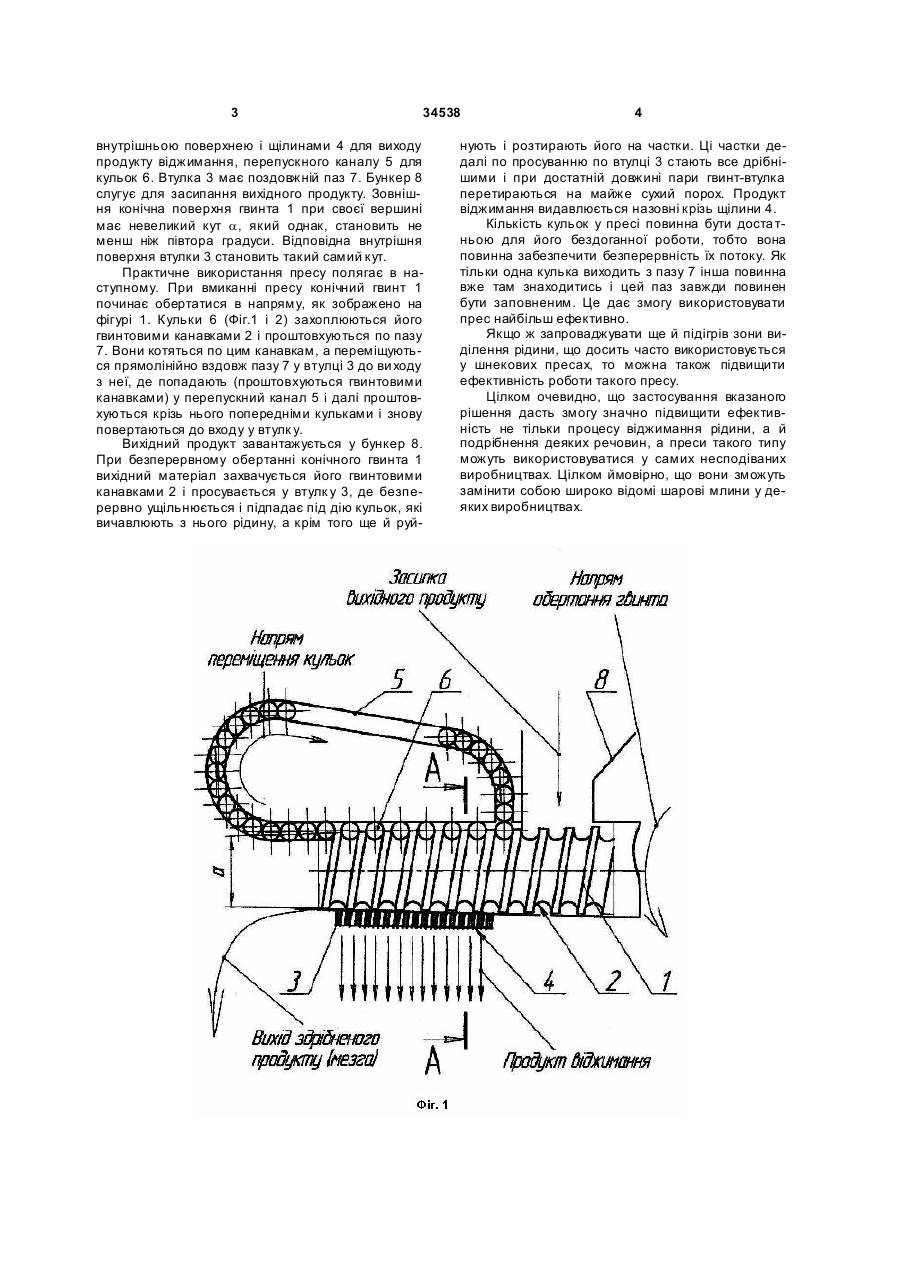

Прес кульковий, що містить закріплений від осьового переміщення конічний гвинт з гвинтовими канавками криволінійного профілю, який виконаний з можливістю обертання навколо своєї по 3 34538 внутрішньою поверхнею і щілинами 4 для виходу продукту віджимання, перепускного каналу 5 для кульок 6. Втулка 3 має поздовжній паз 7. Бункер 8 слугує для засипання вихідного продукту. Зовнішня конічна поверхня гвинта 1 при своєї вершині має невеликий кут a, який однак, становить не менш ніж півтора градуси. Відповідна внутрішня поверхня втулки 3 становить такий самий кут. Практичне використання пресу полягає в наступному. При вмиканні пресу конічний гвинт 1 починає обертатися в напряму, як зображено на фігурі 1. Кульки 6 (Фіг.1 і 2) захоплюються його гвинтовими канавками 2 і проштовхуються по пазу 7. Вони котяться по цим канавкам, а переміщуються прямолінійно вздовж пазу 7 у втулці 3 до ви ходу з неї, де попадають (проштовхуються гвинтовими канавками) у перепускний канал 5 і далі проштовхуються крізь нього попередніми кульками і знову повертаються до входу у втулк у. Вихідний продукт завантажується у бункер 8. При безперервному обертанні конічного гвинта 1 вихідний матеріал захвачується його гвинтовими канавками 2 і просувається у втулк у 3, де безперервно ущільнюється і підпадає під дію кульок, які вичавлюють з нього рідину, а крім того ще й руй 4 нують і розтирають його на частки. Ці частки дедалі по просуванню по втулці 3 стають все дрібнішими і при достатній довжині пари гвинт-втулка перетираються на майже сухий порох. Продукт віджимання видавлюється назовні крізь щілини 4. Кількість кульок у пресі повинна бути доста тньою для його бездоганної роботи, тобто вона повинна забезпечити безперервність їх потоку. Як тільки одна кулька виходить з пазу 7 інша повинна вже там знаходитись і цей паз завжди повинен бути заповненим. Це дає змогу використовувати прес найбільш ефективно. Якщо ж запроваджувати ще й підігрів зони виділення рідини, що досить часто використовується у шнекових пресах, то можна також підвищити ефективність роботи такого пресу. Цілком очевидно, що застосування вказаного рішення дасть змогу значно підвищити ефективність не тільки процесу віджимання рідини, а й подрібнення деяких речовин, а преси такого типу можуть використовуватися у самих несподіваних виробництвах. Цілком ймовірно, що вони зможуть замінити собою широко відомі шарові млини у деяких виробництвах. 5 Комп’ютерна в ерстка А. Крулевський 34538 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
