Система демпфірування кутових швидкостей вісесиметричного космічного літального апарата

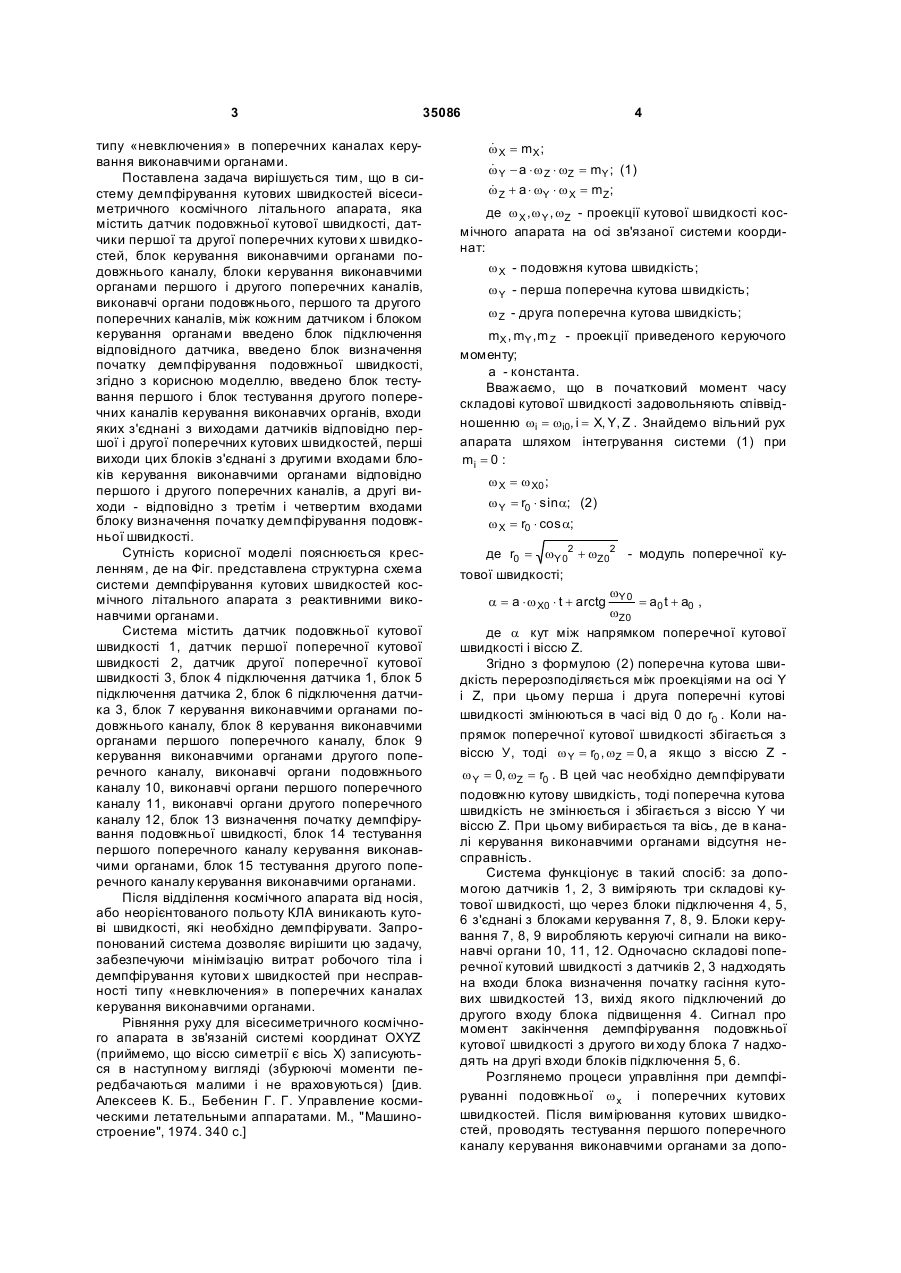

Система демпфірування кутових швидкостей вісесиметричного космічного літального апарата, що містить датчик подовжньої кутової швидкості, датчики першої та другої поперечних кутових швидкостей, блок керування виконавчими органами подовжнього каналу, блоки керування виконавчими органами першого і другого поперечних ка 3 35086 типу «невключения» в поперечних каналах керування виконавчими органами. Поставлена задача вирішується тим, що в систему демпфірування кутових швидкостей вісесиметричного космічного літального апарата, яка містить датчик подовжньої кутової швидкості, датчики першої та другої поперечних кутови х швидкостей, блок керування виконавчими органами подовжнього каналу, блоки керування виконавчими органами першого і другого поперечних каналів, виконавчі органи подовжнього, першого та другого поперечних каналів, між кожним датчиком і блоком керування органами введено блок підключення відповідного датчика, введено блок визначення початку демпфірування подовжньої швидкості, згідно з корисною моделлю, введено блок тестування першого і блок тестування другого поперечних каналів керування виконавчих органів, входи яких з'єднані з виходами датчиків відповідно першої і другої поперечних кутових швидкостей, перші виходи цих блоків з'єднані з другими входами блоків керування виконавчими органами відповідно першого і другого поперечних каналів, а другі виходи - відповідно з третім і четвертим входами блоку визначення початку демпфірування подовжньої швидкості. Сутність корисної моделі пояснюється кресленням, де на Фіг. представлена структурна схема системи демпфірування кутових швидкостей космічного літального апарата з реактивними виконавчими органами. Система містить датчик подовжньої кутової швидкості 1, датчик першої поперечної кутової швидкості 2, датчик другої поперечної кутової швидкості 3, блок 4 підключення датчика 1, блок 5 підключення датчика 2, блок 6 підключення датчика 3, блок 7 керування виконавчими органами подовжнього каналу, блок 8 керування виконавчими органами першого поперечного каналу, блок 9 керування виконавчими органами другого поперечного каналу, виконавчі органи подовжнього каналу 10, виконавчі органи першого поперечного каналу 11, виконавчі органи другого поперечного каналу 12, блок 13 визначення початку демпфірування подовжньої швидкості, блок 14 тестування першого поперечного каналу керування виконавчими органами, блок 15 тестування другого поперечного каналу керування виконавчими органами. Після відділення космічного апарата від носія, або неорієнтованого польоту КЛА виникають кутові швидкості, які необхідно демпфірувати. Запропонований система дозволяє вирішити цю задачу, забезпечуючи мінімізацію витрат робочого тіла і демпфірування кутови х швидкостей при несправності типу «невключения» в поперечних каналах керування виконавчими органами. Рівняння руху для вісесиметричного космічного апарата в зв'язаній системі координат OXYZ (приймемо, що віссю симетрії є вісь X) записуються в наступному вигляді (збурюючі моменти передбачаються малими і не враховуються) [див. Алексеев К. Б., Бебенин Г. Г. Управление космическими летательными аппаратами. М., "Машиностроение", 1974. 340 с.] 4 & w X = mX ; & w Y - a × w Z × wZ = mY ; (1) & w Z + a × wY × w X = mZ; де w X , w Y , wZ - проекції кутової швидкості космічного апарата на осі зв'язаної системи координат: w X - подовжня кутова швидкість; w Y - перша поперечна кутова швидкість; w Z - друга поперечна кутова швидкість; mX , mY , m Z - проекції приведеного керуючого моменту; a - константа. Вважаємо, що в початковий момент часу складові кутової швидкості задовольняють співвідношенню wi = wi0, i = X, Y, Z . Знайдемо вільний рух апарата шляхом інтегрування системи (1) при mi = 0 : w X = w X0 ; w Y = r0 × sina; (2) w X = r0 × cos a; де r0 = wY 02 + wZ02 - модуль поперечної кутової швидкості; w a = a × w X0 × t + arctg Y 0 = a0 t + a0 , wZ0 де a кут між напрямком поперечної кутової швидкості і віссю Z. Згідно з формулою (2) поперечна кутова швидкість перерозподіляється між проекціями на осі Y і Z, при цьому перша і друга поперечні кутові швидкості змінюються в часі від 0 до r0 . Коли напрямок поперечної кутової швидкості збігається з віссю У, тоді w Y = r0 , wZ = 0, a якщо з віссю Z w Y = 0, wZ = r0 . В цей час необхідно демпфірувати подовжню кутову швидкість, тоді поперечна кутова швидкість не змінюється і збігається з віссю Y чи віссю Z. При цьому вибирається та вісь, де в каналі керування виконавчими органами відсутня несправність. Система функціонує в такий спосіб: за допомогою датчиків 1, 2, 3 виміряють три складові кутової швидкості, що через блоки підключення 4, 5, 6 з'єднані з блоками керування 7, 8, 9. Блоки керування 7, 8, 9 виробляють керуючі сигнали на виконавчі органи 10, 11, 12. Одночасно складові поперечної кутовий швидкості з датчиків 2, 3 надходять на входи блока визначення початку гасіння кутових швидкостей 13, вихід якого підключений до другого входу блока підвищення 4. Сигнал про момент закінчення демпфірування подовжньої кутової швидкості з другого ви ходу блока 7 надходять на другі входи блоків підключення 5, 6. Розглянемо процеси управління при демпфіруванні подовжньої w x і поперечних кутових швидкостей. Після вимірювання кутових швидкостей, проводять тестування першого поперечного каналу керування виконавчими органами за допо 5 35086 могою блоку тестування 14, який послідовно формує керуючі сигнали мінімальної тривалості, позитивної та негативної полярності та аналізує відповідність зміни першої кутової швидкості цим сигналам. Якщо при подачі керуючого сигнала кутова швидкість не змінюється, то це свідчить про наявність несправності каналу типа «невключения». При цьому блок 14 видає на третій вхід блоку 13 відповідній сигнал. Потім аналогічно проводять тестування другого поперечного каналу за допомогою блоку тестування 15, який при наявності несправності видає відповідний сигнал на четвертий вхід блоку 13. на основі цієї інформації з блоків 14 та 15 блок 13 фіксує необхідну поперечну вісь, де немає несправності. При цьому із чотирьох напрямків осей -Y, +Y, -Z і +Z, достатньо навіть одної осі, де немає несправності, для рішення задачі демпфірування. У блоці 13 визначаються необхідні значення поперечних кутових швидкостей, при яких необхідно починати демпфірування подовжньої кутової швидкості, щоб забезпечити після демпфірування подовжньої кутової швидкості збіг напрямку вектора поперечної кутової швидкості з напрямком однієї з поперечних осей Z чи Y. З врахуванням цього витримують паузу без керування до моменту, поки обмірювані поперечні кутові швидкості з датчиків 2, 3 не збіжаться з необхідними, після чого блок 13 через блоки 4 і 7 включає виконавчі органи подовжнього Комп’ютерна в ерстка І.Скворцов а 6 каналу 10, що потім виключаються блоком 7 після демпфірування подовжньої кутової швидкості w X= 0 . У результаті подовжня й одна з поперечних кутови х швидкостей будуть дорівнювати нулю, а друга поперечна швидкість буде дорівнювати r0 . Потім по інформації з другого виходу блока 7 через блоки 5 і 8 включаються виконавчі органи 11, якщо напрямок вектора поперечної кутової швидкості збігається з віссю Y, і через блоки 6, 9 включаються виконавчі органи 12, якщо напрямок вектора поперечної кутової швидкості збігається з віссю Z. Виконавчі органи 11 виключаються блоком 8 після демпфірування поперечної кутової швидкості w Y = 0 , а виконавчі органи 12 виключаються блоком 9 після демпфірування поперечної кутової швидкості wZ = 0 . В результаті поперечні кутові швидкості будуть дорівнювати нулю . Таким чином, запропонована система дозволяє забезпечити демпфірування початкових кутових швидкостей космічного літального апарата навколо трьох осей за допомогою реактивних виконавчих органів при несправності типу «невключения» в поперечних каналах керування виконавчими органами. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
