Дилатометр

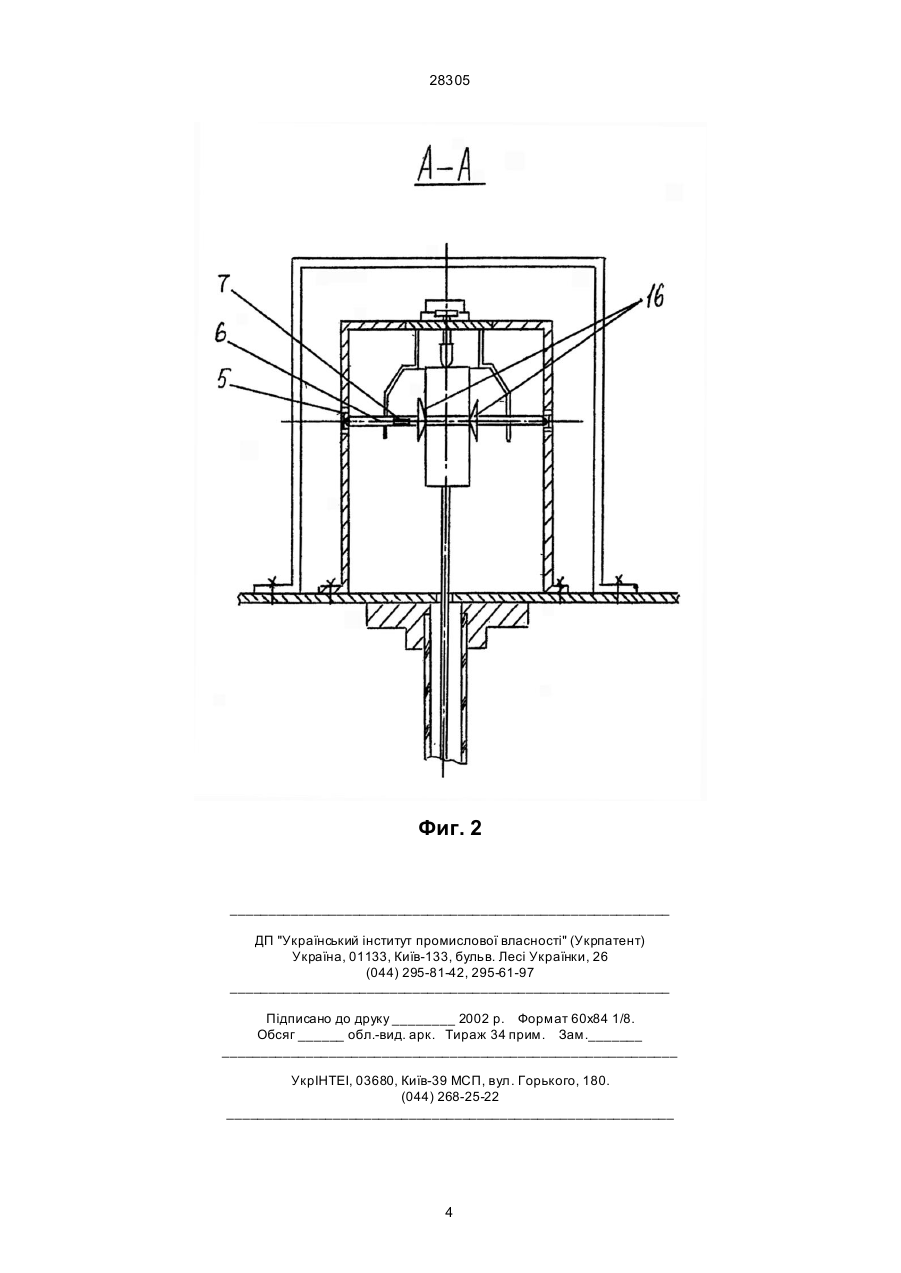

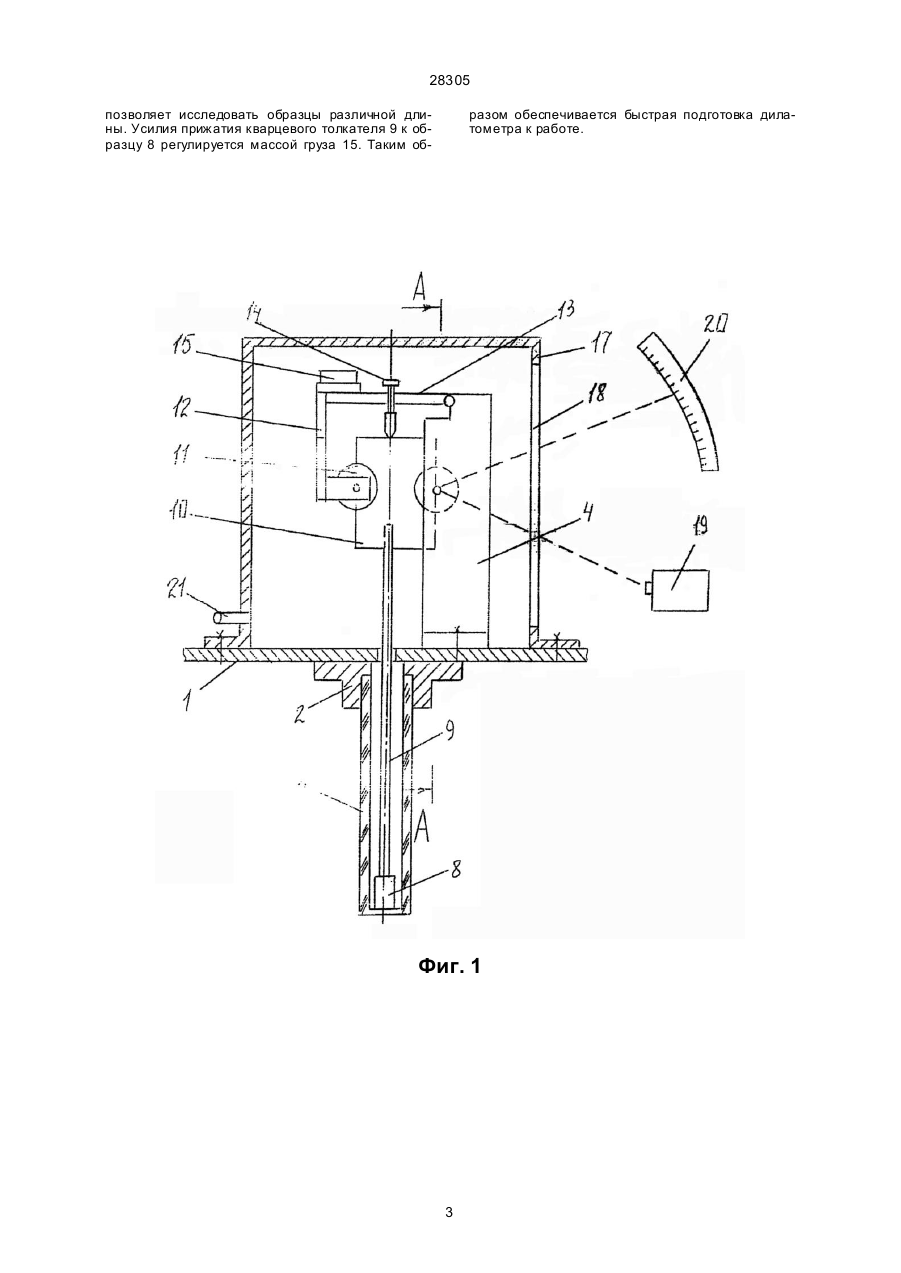

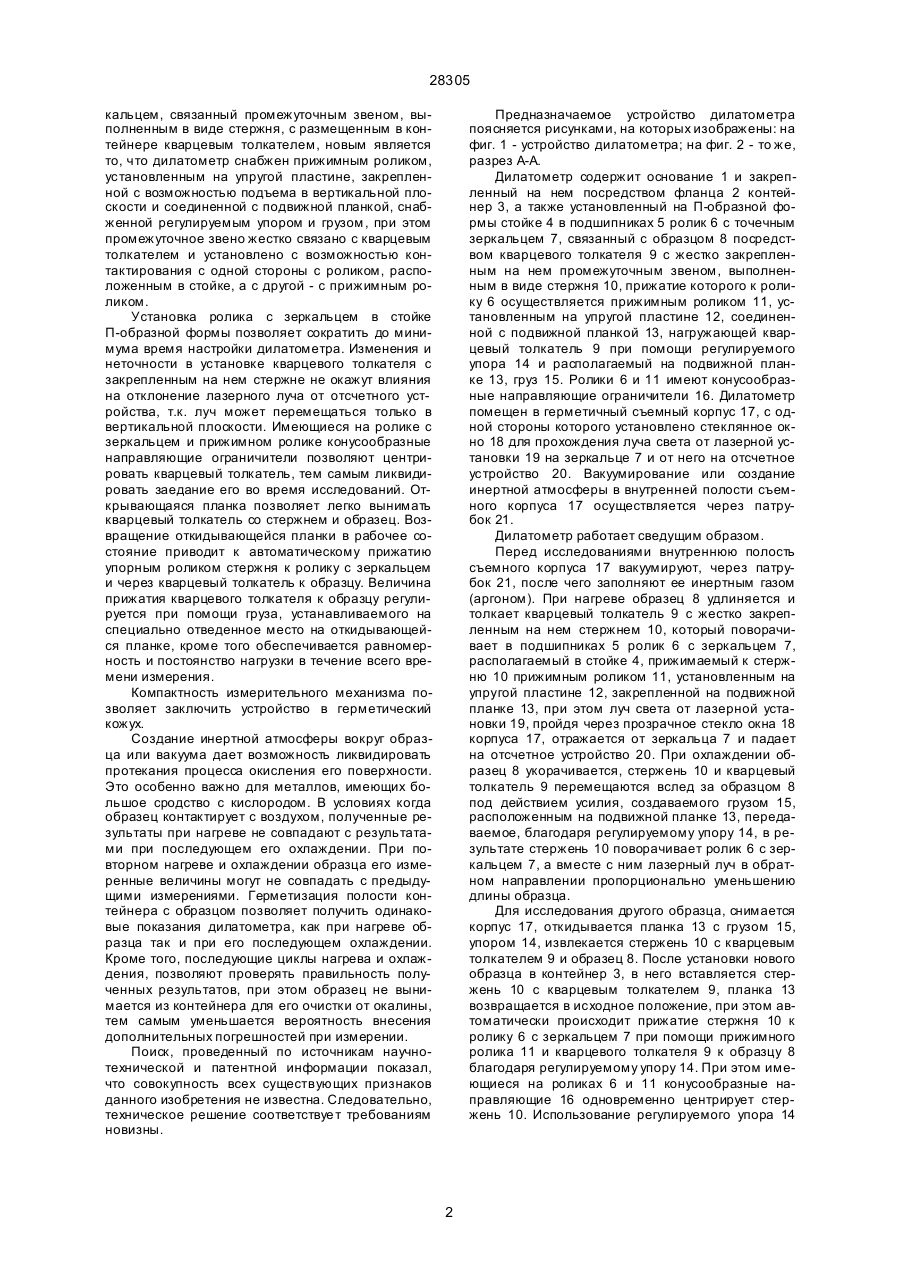

Дилатометр, содержащий основание с закрепленные на нем контейнером для испытуемого образца, ролик с зеркальцем, связанный промежу 28305 кальцем, связанный промежуточным звеном, выполненным в виде стержня, с размещенным в контейнере кварцевым толкателем, новым является то, что дилатометр снабжен прижимным роликом, установленным на упругой пластине, закрепленной с возможностью подъема в вертикальной плоскости и соединенной с подвижной планкой, снабженной регулируемым упором и грузом, при этом промежуточное звено жестко связано с кварцевым толкателем и установлено с возможностью контактирования с одной стороны с роликом, расположенным в стойке, а с другой - с прижимным роликом. Установка ролика с зеркальцем в стойке П-образной формы позволяет сократить до минимума время настройки дилатометра. Изменения и неточности в установке кварцевого толкателя с закрепленным на нем стержне не окажут влияния на отклонение лазерного луча от отсчетного устройства, т.к. луч может перемещаться только в вертикальной плоскости. Имеющиеся на ролике с зеркальцем и прижимном ролике конусообразные направляющие ограничители позволяют центрировать кварцевый толкатель, тем самым ликвидировать заедание его во время исследований. Открывающаяся планка позволяет легко вынимать кварцевый толкатель со стержнем и образец. Возвращение откидывающейся планки в рабочее состояние приводит к автоматическому прижатию упорным роликом стержня к ролику с зеркальцем и через кварцевый толкатель к образцу. Величина прижатия кварцевого толкателя к образцу регулируется при помощи груза, устанавливаемого на специально отведенное место на откидывающейся планке, кроме того обеспечивается равномерность и постоянство нагрузки в течение всего времени измерения. Компактность измерительного механизма позволяет заключить устройство в герметический кожух. Создание инертной атмосферы вокруг образца или вакуума дает возможность ликвидировать протекания процесса окисления его поверхности. Это особенно важно для металлов, имеющих большое сродство с кислородом. В условиях когда образец контактирует с воздухом, полученные результаты при нагреве не совпадают с результатами при последующем его охлаждении. При повторном нагреве и охлаждении образца его измеренные величины могут не совпадать с предыдущими измерениями. Герметизация полости контейнера с образцом позволяет получить одинаковые показания дилатометра, как при нагреве образца так и при его последующем охлаждении. Кроме того, последующие циклы нагрева и охлаждения, позволяют проверять правильность полученных результатов, при этом образец не вынимается из контейнера для его очистки от окалины, тем самым уменьшается вероятность внесения дополнительных погрешностей при измерении. Поиск, проведенный по источникам научнотехнической и патентной информации показал, что совокупность всех существующих признаков данного изобретения не известна. Следовательно, техническое решение соответствуе т требованиям новизны. Предназначаемое устройство дилатометра поясняется рисунками, на которых изображены: на фиг. 1 - устройство дилатометра; на фиг. 2 - то же, разрез А-А. Дилатометр содержит основание 1 и закрепленный на нем посредством фланца 2 контейнер 3, а также установленный на П-образной формы стойке 4 в подшипниках 5 ролик 6 с точечным зеркальцем 7, связанный с образцом 8 посредством кварцевого толкателя 9 с жестко закрепленным на нем промежуточным звеном, выполненным в виде стержня 10, прижатие которого к ролику 6 осуществляется прижимным роликом 11, установленным на упругой пластине 12, соединенной с подвижной планкой 13, нагружающей кварцевый толкатель 9 при помощи регулируемого упора 14 и располагаемый на подвижной планке 13, груз 15. Ролики 6 и 11 имеют конусообразные направляющие ограничители 16. Дилатометр помещен в герметичный съемный корпус 17, с одной стороны которого установлено стеклянное окно 18 для прохождения луча света от лазерной установки 19 на зеркальце 7 и от него на отсчетное устройство 20. Вакуумирование или создание инертной атмосферы в внутренней полости съемного корпуса 17 осуществляется через патрубок 21. Дилатометр работает сведущим образом. Перед исследованиями внутреннюю полость съемного корпуса 17 вакуумируют, через патрубок 21, после чего заполняют ее инертным газом (аргоном). При нагреве образец 8 удлиняется и толкает кварцевый толкатель 9 с жестко закрепленным на нем стержнем 10, который поворачивает в подшипниках 5 ролик 6 с зеркальцем 7, располагаемый в стойке 4, прижимаемый к стержню 10 прижимным роликом 11, установленным на упругой пластине 12, закрепленной на подвижной планке 13, при этом луч света от лазерной установки 19, пройдя через прозрачное стекло окна 18 корпуса 17, отражается от зеркальца 7 и падает на отсчетное устройство 20. При охлаждении образец 8 укорачивается, стержень 10 и кварцевый толкатель 9 перемещаются вслед за образцом 8 под действием усилия, создаваемого грузом 15, расположенным на подвижной планке 13, передаваемое, благодаря регулируемому упору 14, в результате стержень 10 поворачивает ролик 6 с зеркальцем 7, а вместе с ним лазерный луч в обратном направлении пропорционально уменьшению длины образца. Для исследования другого образца, снимается корпус 17, откидывается планка 13 с грузом 15, упором 14, извлекается стержень 10 с кварцевым толкателем 9 и образец 8. После установки нового образца в контейнер 3, в него вставляется стержень 10 с кварцевым толкателем 9, планка 13 возвращается в исходное положение, при этом автоматически происходит прижатие стержня 10 к ролику 6 с зеркальцем 7 при помощи прижимного ролика 11 и кварцевого толкателя 9 к образцу 8 благодаря регулируемому упору 14. При этом имеющиеся на роликах 6 и 11 конусообразные направляющие 16 одновременно центрирует стержень 10. Использование регулируемого упора 14 2 28305 позволяет исследовать образцы различной длины. Усилия прижатия кварцевого толкателя 9 к образцу 8 регулируется массой груза 15. Таким об разом обеспечивается быстрая подготовка дилатометра к работе. Фиг. 1 3 28305 Фиг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
