Зворотний клапан

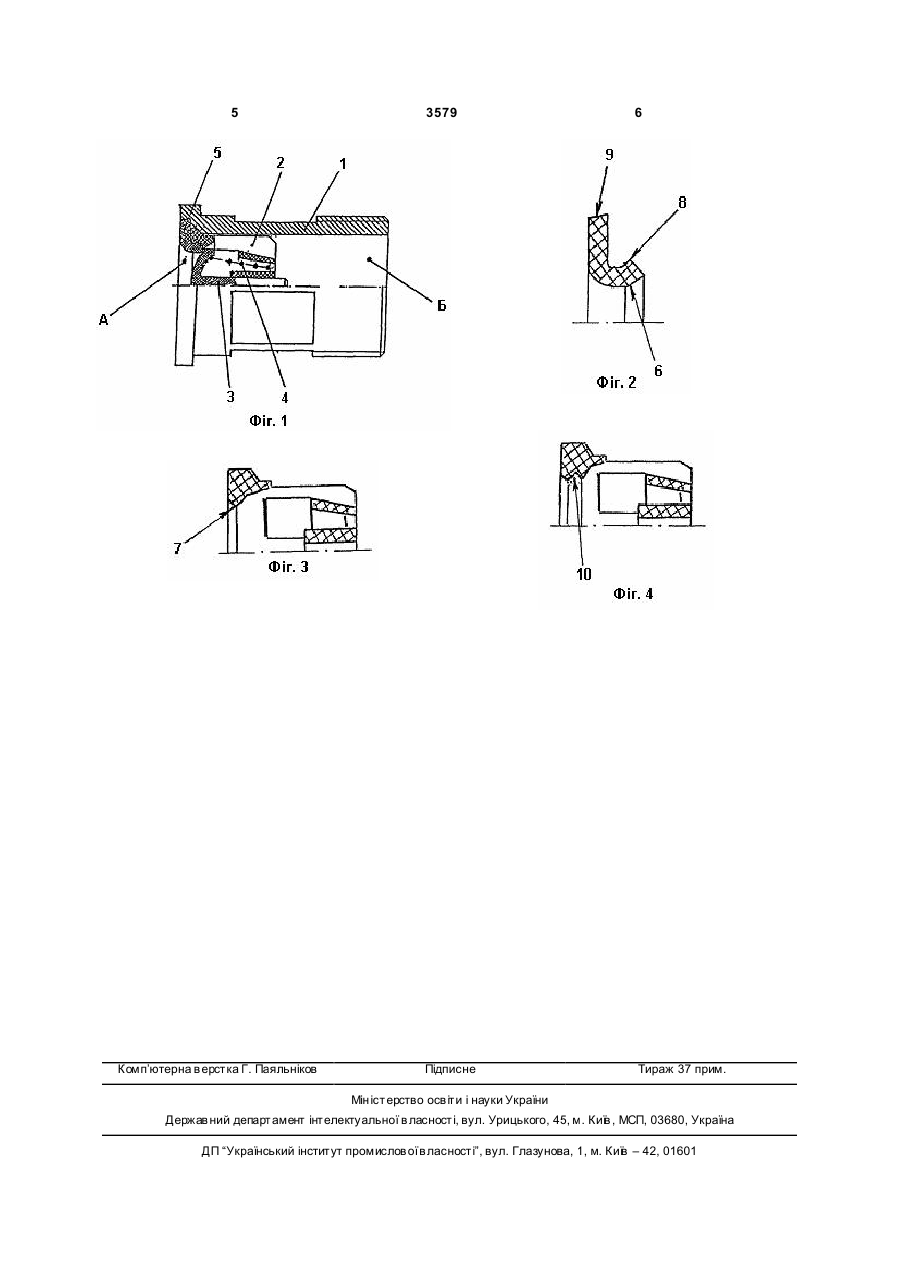

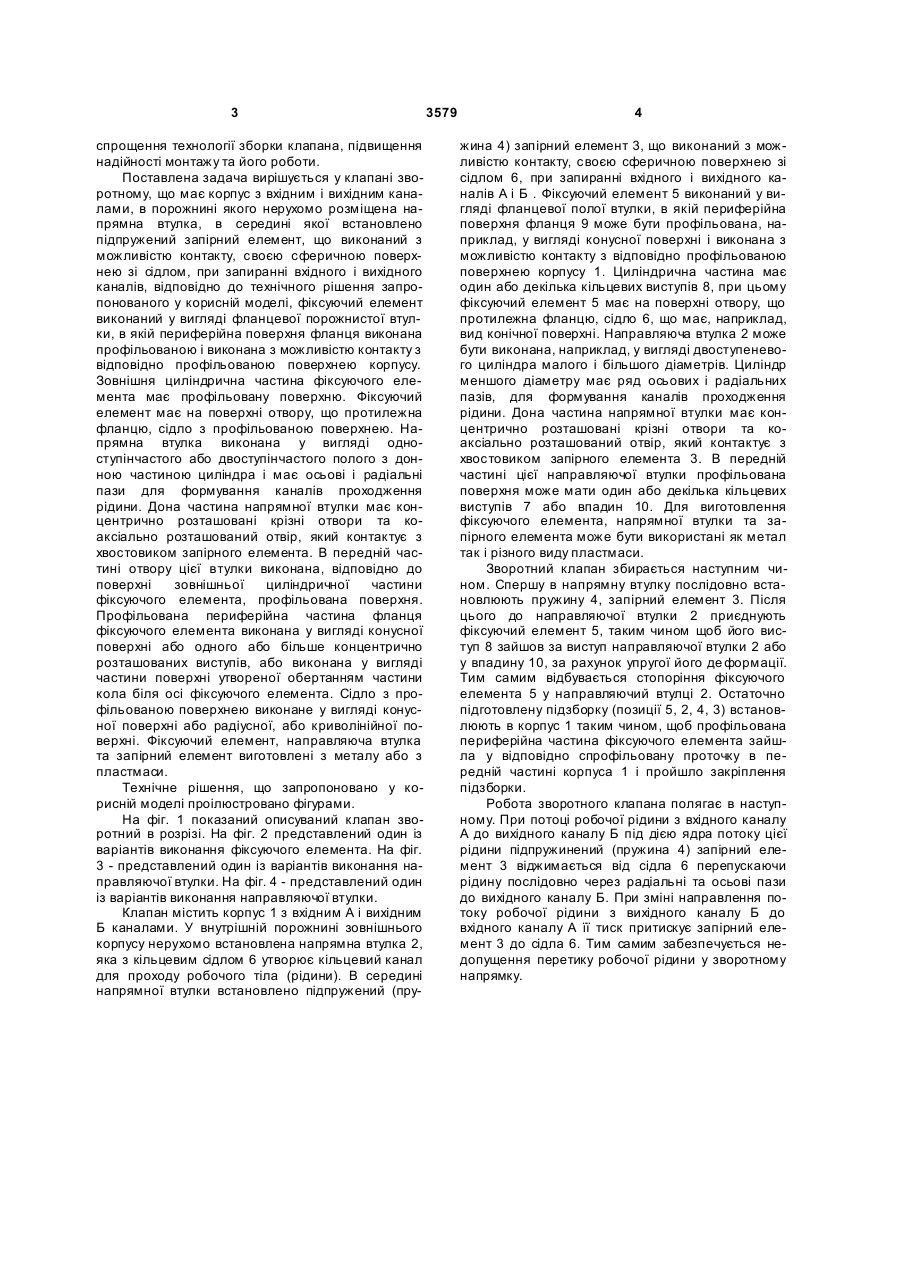

1. Клапан зворотний, що має корпус з вхідним і вихідним каналами, в порожнині якого нерухомо розміщена напрямна втулка, всередині якої встановлено підпружений запірний елемент, що виконаний з можливістю контакту своєю сферичною поверхнею із сідлом при запиранні вхідного і ви хідного каналів, та обладнаний фіксуючим елементом, який відрізняється тим, що фіксуючий елемент виконаний у вигляді фланцевої порожнистої втулки, в якій периферійна поверхня фланця виконана профільованою і виконана з можливістю контакту з відповідно профільованою поверхнею корпусу, а зовнішня циліндрична частина фіксуючого елемента також має профільовану поверхню, при цьому фіксуючий елемент має, на протилежній фланцю поверхні отвору, сідло з профільованою поверхнею, напрямна втулка виконана у вигляді одноступінчастого або двоступінчастого порожнистого, з донною частиною, циліндра і має осьові і радіальні пази для формування каналів проходження рідини, при цьому донна частина U 2 (13) 1 3 спрощення технології зборки клапана, підвищення надійності монтажу та його роботи. Поставлена задача вирішується у клапані зворотному, що має корпус з вхідним і вихідним каналами, в порожнині якого нерухомо розміщена напрямна втулка, в середині якої встановлено підпружений запірний елемент, що виконаний з можливістю контакту, своєю сферичною поверхнею зі сідлом, при запиранні вхідного і вихідного каналів, відповідно до технічного рішення запропонованого у корисній моделі, фіксуючий елемент виконаний у вигляді фланцевої порожнистої втулки, в якій периферійна поверхня фланця виконана профільованою і виконана з можливістю контакту з відповідно профільованою поверхнею корпусу. Зовнішня циліндрична частина фіксуючого елемента має профільовану поверхню. Фіксуючий елемент має на поверхні отвору, що протилежна фланцю, сідло з профільованою поверхнею. Напрямна втулка виконана у вигляді одноступінчастого або двоступінчастого полого з донною частиною циліндра і має осьові і радіальні пази для формування каналів проходження рідини. Дона частина напрямної втулки має концентрично розташовані крізні отвори та коаксіально розташований отвір, який контактує з хвостовиком запірного елемента. В передній частині отвору цієї втулки виконана, відповідно до поверхні зовнішньої циліндричної частини фіксуючого елемента, профільована поверхня. Профільована периферійна частина фланця фіксуючого елемента виконана у вигляді конусної поверхні або одного або більше концентрично розташованих виступів, або виконана у вигляді частини поверхні утвореної обертанням частини кола біля осі фіксуючого елемента. Сідло з профільованою поверхнею виконане у вигляді конусної поверхні або радіусної, або криволінійної поверхні. Фіксуючий елемент, направляюча втулка та запірний елемент виготовлені з металу або з пластмаси. Технічне рішення, що запропоновано у корисній моделі проілюстровано фігурами. На фіг. 1 показаний описуваний клапан зворотний в розрізі. На фіг. 2 представлений один із варіантів виконання фіксуючого елемента. На фіг. 3 - представлений один із варіантів виконання направляючої втулки. На фіг. 4 - представлений один із варіантів виконання направляючої втулки. Клапан містить корпус 1 з вхідним А і вихідним Б каналами. У внутрішній порожнині зовнішнього корпусу нерухомо встановлена напрямна втулка 2, яка з кільцевим сідлом 6 утворює кільцевий канал для проходу робочого тіла (рідини). В середині напрямної втулки встановлено підпружений (пру 3579 4 жина 4) запірний елемент 3, що виконаний з можливістю контакту, своєю сферичною поверхнею зі сідлом 6, при запиранні вхідного і вихідного каналів А і Б . Фіксуючий елемент 5 виконаний у вигляді фланцевої полої втулки, в якій периферійна поверхня фланця 9 може бути профільована, наприклад, у вигляді конусної поверхні і виконана з можливістю контакту з відповідно профільованою поверхнею корпусу 1. Циліндрична частина має один або декілька кільцевих виступів 8, при цьому фіксуючий елемент 5 має на поверхні отвору, що протилежна фланцю, сідло 6, що має, наприклад, вид конічної поверхні. Направляюча втулка 2 може бути виконана, наприклад, у вигляді двоступеневого циліндра малого і більшого діаметрів. Циліндр меншого діаметру має ряд осьових і радіальних пазів, для формування каналів проходження рідини. Дона частина напрямної втулки має концентрично розташовані крізні отвори та коаксіально розташований отвір, який контактує з хвостовиком запірного елемента 3. В передній частині цієї направляючої втулки профільована поверхня може мати один або декілька кільцевих виступів 7 або впадин 10. Для виготовлення фіксуючого елемента, напрямної втулки та запірного елемента може бути використані як метал так і різного виду пластмаси. Зворотний клапан збирається наступним чином. Спершу в напрямну втулку послідовно встановлюють пружину 4, запірний елемент 3. Після цього до направляючої втулки 2 приєднують фіксуючий елемент 5, таким чином щоб його виступ 8 зайшов за виступ направляючої втулки 2 або у впадину 10, за рахунок упругої його де формації. Тим самим відбувається стопоріння фіксуючого елемента 5 у направляючий втулці 2. Остаточно підготовлену підзборку (позиції 5, 2, 4, 3) встановлюють в корпус 1 таким чином, щоб профільована периферійна частина фіксуючого елемента зайшла у відповідно спрофільовану проточку в передній частині корпуса 1 і пройшло закріплення підзборки. Робота зворотного клапана полягає в наступному. При потоці робочої рідини з вхідного каналу А до вихідного каналу Б під дією ядра потоку цієї рідини підпружинений (пружина 4) запірний елемент 3 віджимається від сідла 6 перепускаючи рідину послідовно через радіальні та осьові пази до вихідного каналу Б. При зміні направлення потоку робочої рідини з вихідного каналу Б до вхідного каналу А її тиск притискує запірний елемент 3 до сідла 6. Тим самим забезпечується недопущення перетику робочої рідини у зворотному напрямку. 5 Комп’ютерна в ерстка Г. Паяльніков 3579 6 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
