Транспортна розв’язка з двома потужними лівоповоротними потоками
Номер патенту: 36053
Опубліковано: 16.04.2001
Текст

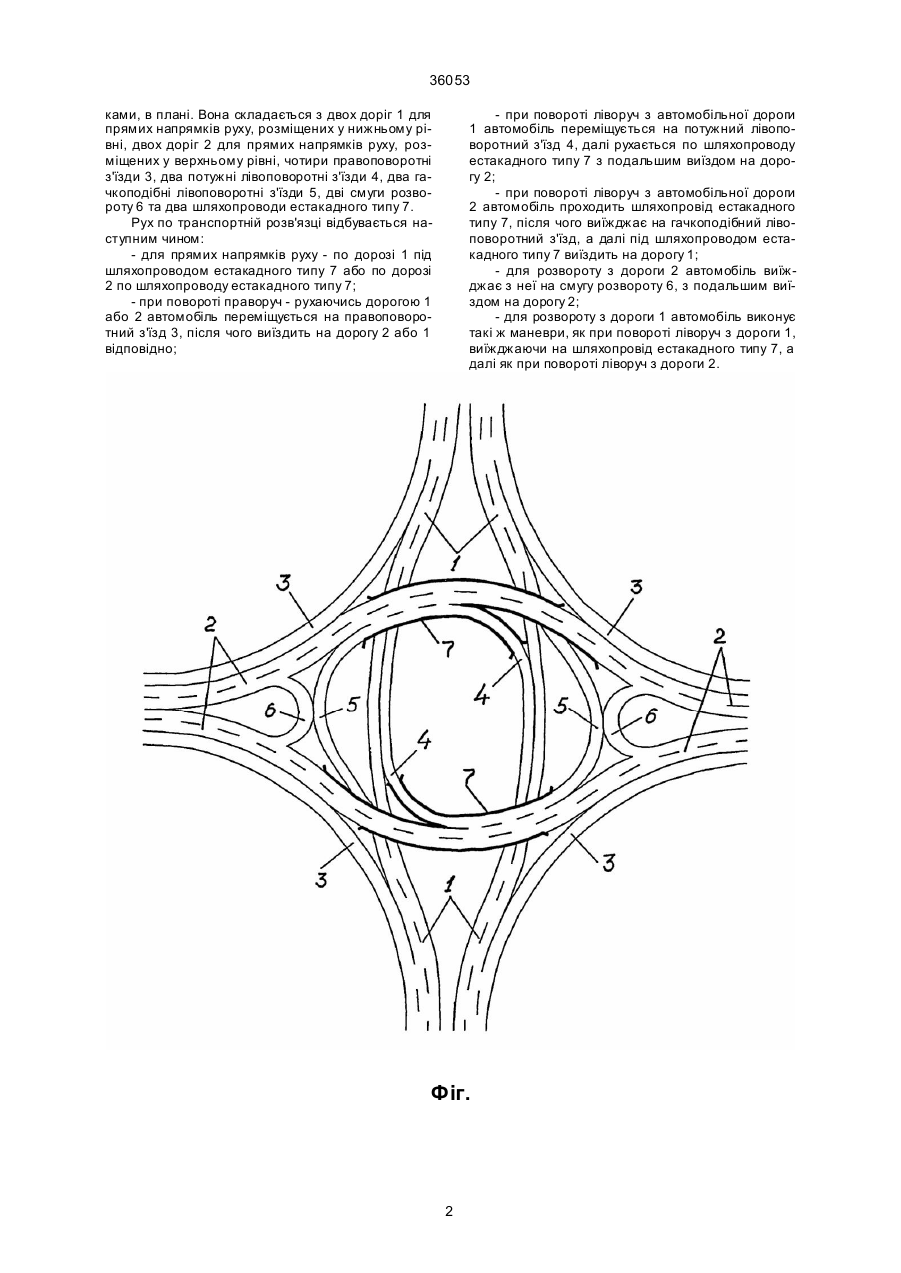

Транспортна розв'язка з двома потужними лівоповоротними потоками, яка включає в себе роз 36053 ками, в плані. Вона складається з двох доріг 1 для прямих напрямків руху, розміщених у нижньому рівні, двох доріг 2 для прямих напрямків руху, розміщених у верхньому рівні, чотири правоповоротні з'їзди 3, два потужні лівоповоротні з'їзди 4, два гачкоподібні лівоповоротні з'їзди 5, дві смуги розвороту 6 та два шляхопроводи естакадного типу 7. Рух по транспортній розв'язці відбувається наступним чином: - для прямих напрямків руху - по дорозі 1 під шляхопроводом естакадного типу 7 або по дорозі 2 по шляхопроводу естакадного типу 7; - при повороті праворуч - рухаючись дорогою 1 або 2 автомобіль переміщується на правоповоротний з'їзд 3, після чого виїздить на дорогу 2 або 1 відповідно; - при повороті ліворуч з автомобільної дороги 1 автомобіль переміщується на потужний лівоповоротний з'їзд 4, далі рухається по шляхопроводу естакадного типу 7 з подальшим виїздом на дорогу 2; - при повороті ліворуч з автомобільної дороги 2 автомобіль проходить шляхопровід естакадного типу 7, після чого виїжджає на гачкоподібний лівоповоротний з'їзд, а далі під шляхопроводом естакадного типу 7 виїздить на дорогу 1; - для розвороту з дороги 2 автомобіль виїжджає з неї на смугу розвороту 6, з подальшим виїздом на дорогу 2; - для розвороту з дороги 1 автомобіль виконує такі ж маневри, як при повороті ліворуч з дороги 1, виїжджаючи на шляхопровід естакадного типу 7, а далі як при повороті ліворуч з дороги 2. Фіг. 2 36053 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюRoad interchange with two powerful left-turn traffic flows
Автори англійськоюRomanskyi Illia Hryhorovych, Mydliak Yaromyr Ihorovych
Назва патенту російськоюТранспортная развязка с двумя мощными левоповоротными потоками
Автори російськоюРоманский Илья Григорьевич, Мидляк Яромир Игоревич
МПК / Мітки
МПК: E01C 1/00
Мітки: розв'язка, потужними, потоками, лівоповоротними, транспортна, двома
