Пристрій для термообробки продукції

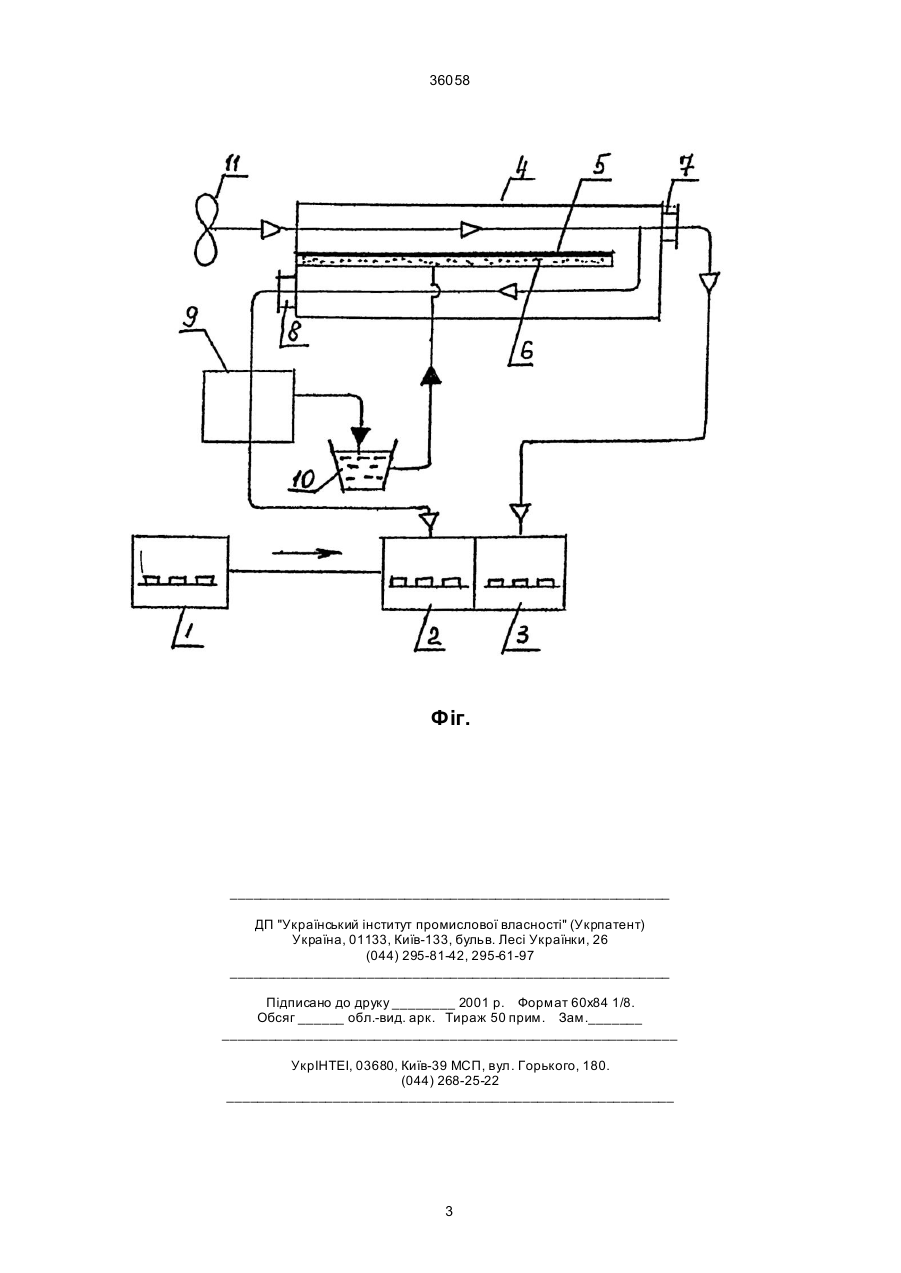

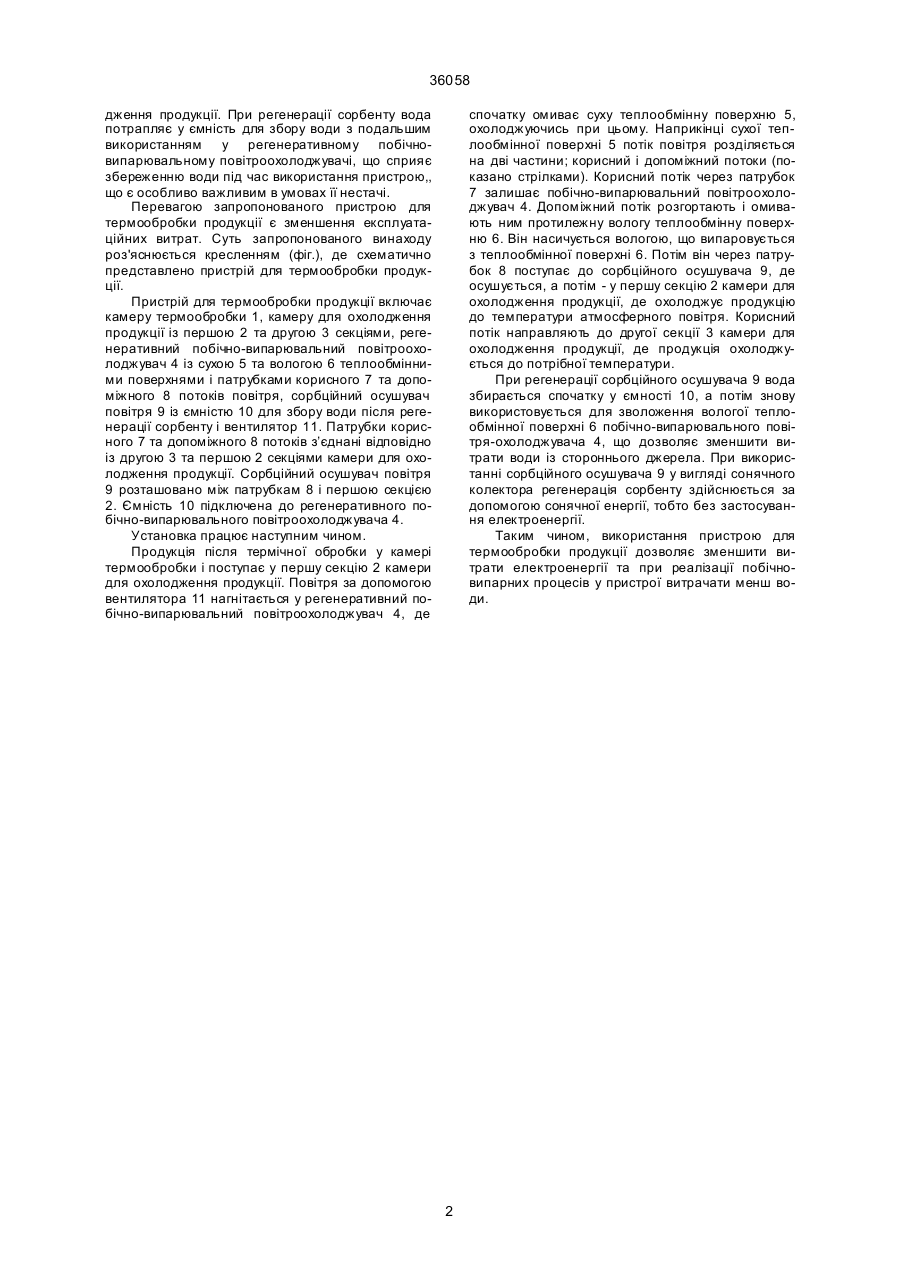

1. Пристрій для термообробки продукції, котрий включає камеру термообробки, камеру для охолодження продукції з першою та другою секціями, холодильну машину та вентилятор, який відрізняється тим, що як холодильн машину використано регенеративний побічно-випарювальний 36058 дження продукції. При регенерації сорбенту вода потрапляє у ємність для збору води з подальшим використанням у регенеративному побічновипарювальному повітроохолоджувачі, що сприяє збереженню води під час використання пристрою,, що є особливо важливим в умовах її нестачі. Перевагою запропонованого пристрою для термообробки продукції є зменшення експлуатаційних витрат. Суть запропонованого винаходу роз'яснюється кресленням (фіг.), де схематично представлено пристрій для термообробки продукції. Пристрій для термообробки продукції включає камеру термообробки 1, камеру для охолодження продукції із першою 2 та другою 3 секціями, регенеративний побічно-випарювальний повітроохолоджувач 4 із сухою 5 та вологою 6 теплообмінними поверхнями і патрубками корисного 7 та допоміжного 8 потоків повітря, сорбційний осушувач повітря 9 із ємністю 10 для збору води після регенерації сорбенту і вентилятор 11. Патрубки корисного 7 та допоміжного 8 потоків з’єднані відповідно із другою 3 та першою 2 секціями камери для охолодження продукції. Сорбційний осушувач повітря 9 розташовано між патрубкам 8 і першою секцією 2. Ємність 10 підключена до регенеративного побічно-випарювального повітроохолоджувача 4. Установка працює наступним чином. Продукція після термічної обробки у камері термообробки і поступає у першу секцію 2 камери для охолодження продукції. Повітря за допомогою вентилятора 11 нагнітається у регенеративний побічно-випарювальний повітроохолоджувач 4, де спочатку омиває суху теплообмінну поверхню 5, охолоджуючись при цьому. Наприкінці сухої теплообмінної поверхні 5 потік повітря розділяється на дві частини; корисний і допоміжний потоки (показано стрілками). Корисний потік через патрубок 7 залишає побічно-випарювальний повітроохолоджувач 4. Допоміжний потік розгортають і омивають ним протилежну вологу теплообмінну поверхню 6. Він насичується вологою, що випаровується з теплообмінної поверхні 6. Потім він через патрубок 8 поступає до сорбційного осушувача 9, де осушується, а потім - у першу секцію 2 камери для охолодження продукції, де охолоджує продукцію до температури атмосферного повітря. Корисний потік направляють до другої секції 3 камери для охолодження продукції, де продукція охолоджується до потрібної температури. При регенерації сорбційного осушувача 9 вода збирається спочатку у ємності 10, а потім знову використовується для зволоження вологої теплообмінної поверхні 6 побічно-випарювального повітря-охолоджувача 4, що дозволяє зменшити витрати води із стороннього джерела. При використанні сорбційного осушувача 9 у вигляді сонячного колектора регенерація сорбенту здійснюється за допомогою сонячної енергії, тобто без застосування електроенергії. Таким чином, використання пристрою для термообробки продукції дозволяє зменшити витрати електроенергії та при реалізації побічновипарних процесів у пристрої витрачати менш води. 2 36058 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
