Кондуктор для введення мікроімплантів
Формула / Реферат
Кондуктор для введення мікроімплантів, що містить корпус, який закріплено на ортодонтичному дроті з можливістю переміщення відносно нього, шток з направляючою втулкою, який закріплено в корпусі з можливістю переміщення відносно корпуса, і фіксатори штока та корпуса, який відрізняється тим, що шток виконано в вигляді двох паралельно розташованих стержнів, направляюча втулка має конус для заходу інструменту, в корпусі виконано два отвори для штока і паз для ортодонтичного дроту, фіксатори штока та корпуса мають по два отвори для штока, відстань між осями яких відрізняється від відстані між осями для штока в корпусі на величину від 0,1 до 0,5 мм, а фіксатор корпуса має виступ, який закріплює корпус на ортодонтичному дроті.
Текст

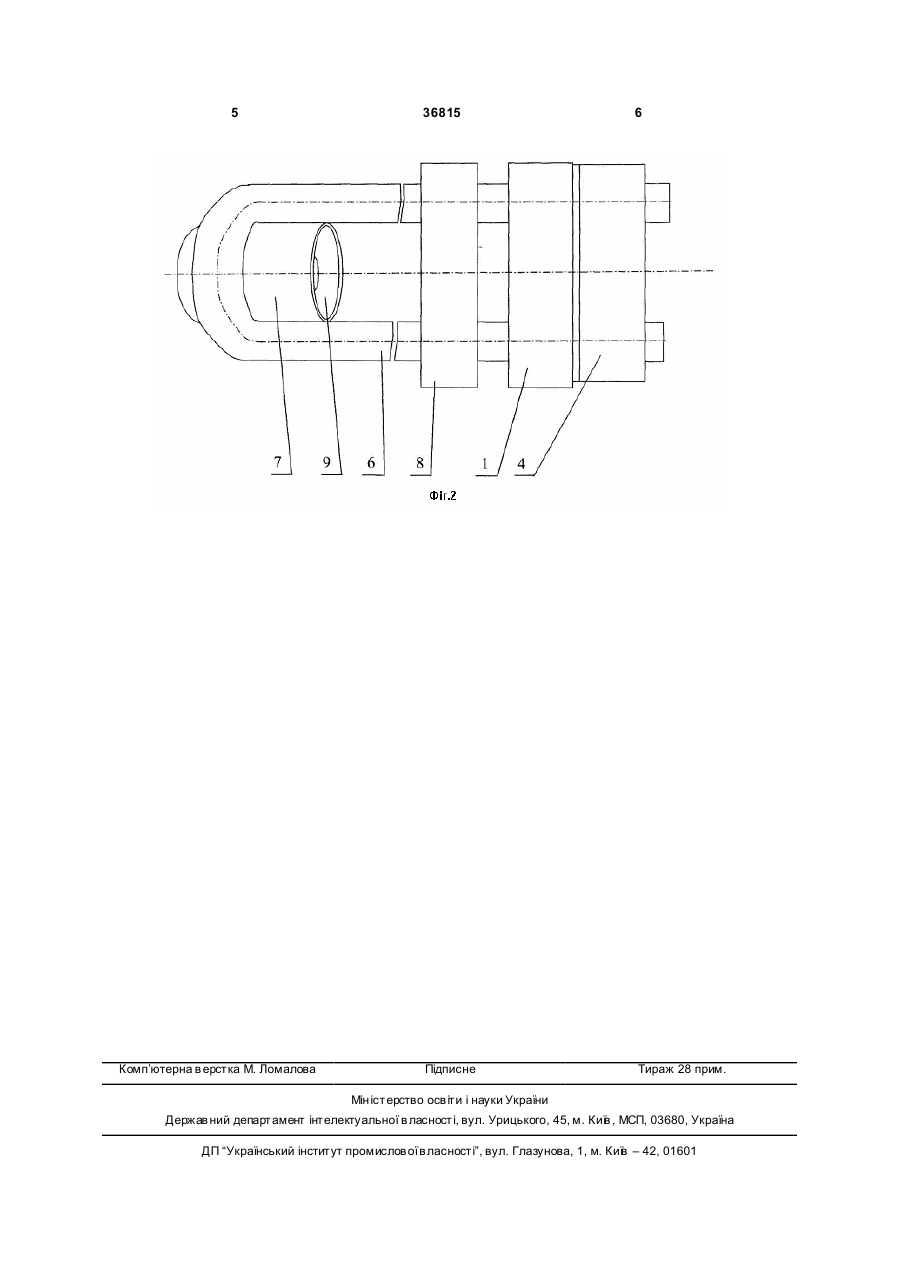

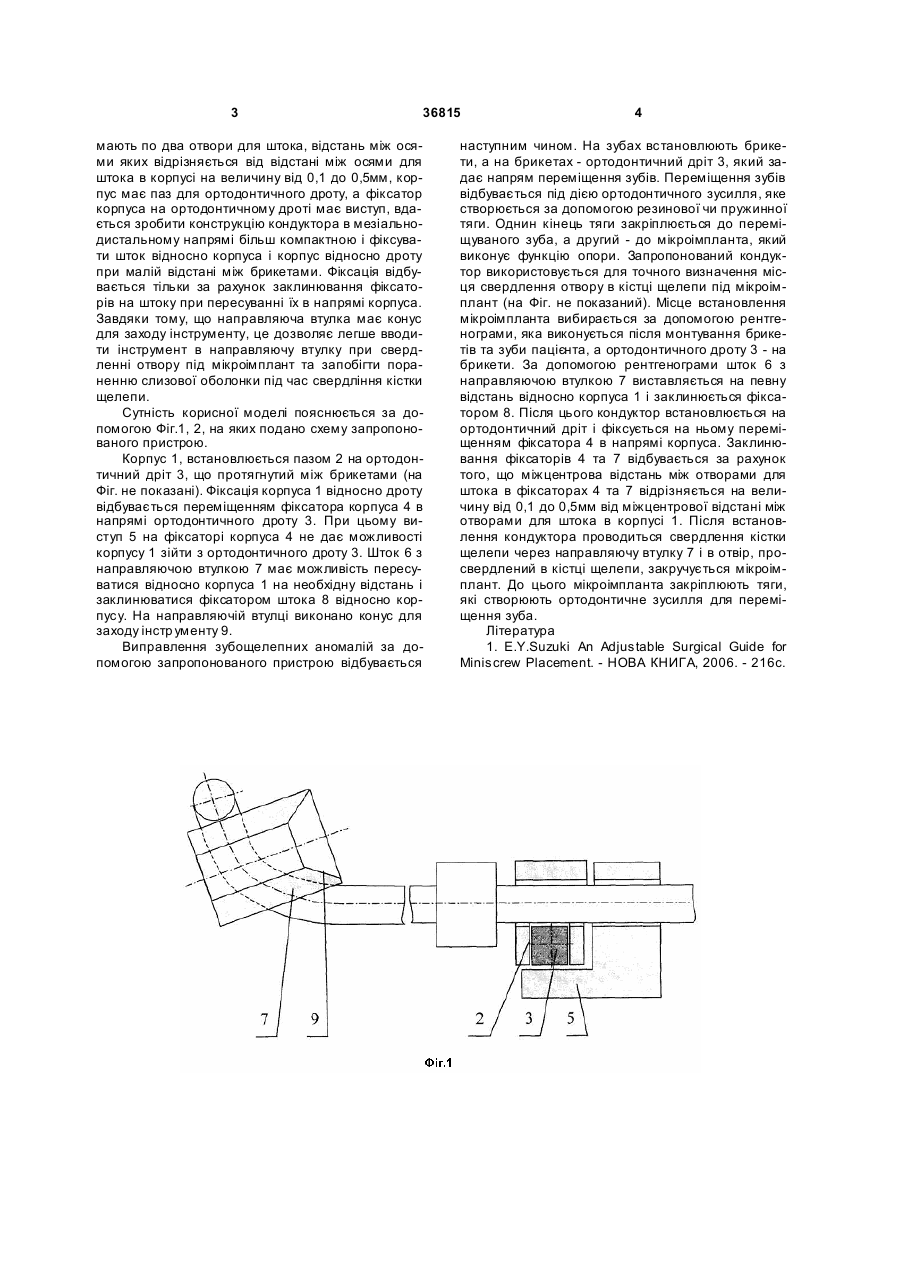

Кондуктор для введення мікроімплантів, що містить корпус, який закріплено на ортодонтичному дроті з можливістю переміщення відносно нього, шток з направляючою втулкою, який закріплено 3 36815 мають по два отвори для штока, відстань між осями яких відрізняється від відстані між осями для штока в корпусі на величину від 0,1 до 0,5мм, корпус має паз для ортодонтичного дроту, а фіксатор корпуса на ортодонтичному дроті має виступ, вдається зробити конструкцію кондуктора в мезіальнодистальному напрямі більш компактною і фіксувати шток відносно корпуса і корпус відносно дроту при малій відстані між брикетами. Фіксація відбувається тільки за рахунок заклинювання фіксаторів на штоку при пересуванні їх в напрямі корпуса. Завдяки тому, що направляюча втулка має конус для заходу інструменту, це дозволяє легше вводити інструмент в направляючу втулку при свердленні отвору під мікроімплант та запобігти пораненню слизової оболонки під час свердління кістки щелепи. Сутність корисної моделі пояснюється за допомогою Фіг.1, 2, на яких подано схему запропонованого пристрою. Корпус 1, встановлюється пазом 2 на ортодонтичний дріт 3, що протягнутий між брикетами (на Фіг. не показані). Фіксація корпуса 1 відносно дроту відбувається переміщенням фіксатора корпуса 4 в напрямі ортодонтичного дроту 3. При цьому виступ 5 на фіксаторі корпуса 4 не дає можливості корпусу 1 зійти з ортодонтичного дроту 3. Шток 6 з направляючою втулкою 7 має можливість пересуватися відносно корпуса 1 на необхідну відстань і заклинюватися фіксатором штока 8 відносно корпусу. На направляючій втулці виконано конус для заходу інстр ументу 9. Виправлення зубощелепних аномалій за допомогою запропонованого пристрою відбувається 4 наступним чином. На зубах встановлюють брикети, а на брикетах - ортодонтичний дріт 3, який задає напрям переміщення зубів. Переміщення зубів відбувається під дією ортодонтичного зусилля, яке створюється за допомогою резинової чи пружинної тяги. Однин кінець тяги закріплюється до переміщуваного зуба, а другий - до мікроімпланта, який виконує функцію опори. Запропонований кондуктор використовується для точного визначення місця свердлення отвору в кістці щелепи під мікроімплант (на Фіг. не показаний). Місце встановлення мікроімпланта вибирається за допомогою рентгенограми, яка виконується після монтування брикетів та зуби пацієнта, а ортодонтичного дроту 3 - на брикети. За допомогою рентгенограми шток 6 з направляючою втулкою 7 виставляється на певну відстань відносно корпуса 1 і заклинюється фіксатором 8. Після цього кондуктор встановлюється на ортодонтичний дріт і фіксується на ньому переміщенням фіксатора 4 в напрямі корпуса. Заклинювання фіксаторів 4 та 7 відбувається за рахунок того, що міжцентрова відстань між отворами для штока в фіксаторах 4 та 7 відрізняється на величину від 0,1 до 0,5мм від міжцентрової відстані між отворами для штока в корпусі 1. Після встановлення кондуктора проводиться свердлення кістки щелепи через направляючу втулку 7 і в отвір, просвердлений в кістці щелепи, закручується мікроімплант. До цього мікроімпланта закріплюють тяги, які створюють ортодонтичне зусилля для переміщення зуба. Література 1. E.Y.Suzuki An Adjustable Surgical Guide for Miniscrew Placement. - НОВА КНИГА, 2006. - 216с. 5 Комп’ютерна в ерстка М. Ломалова 36815 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюJig for inserting microimplants
Автори англійськоюRezai Khamid, Tormakhov Mykola Mykolaiovych
Назва патенту російськоюКондуктор для введения микроимплантов
Автори російськоюРезаи Хамид, Тормахов Николай Николаевич
МПК / Мітки
МПК: A61C 7/00
Мітки: кондуктор, мікроімплантів, введення
