Система збереження і подачі водню

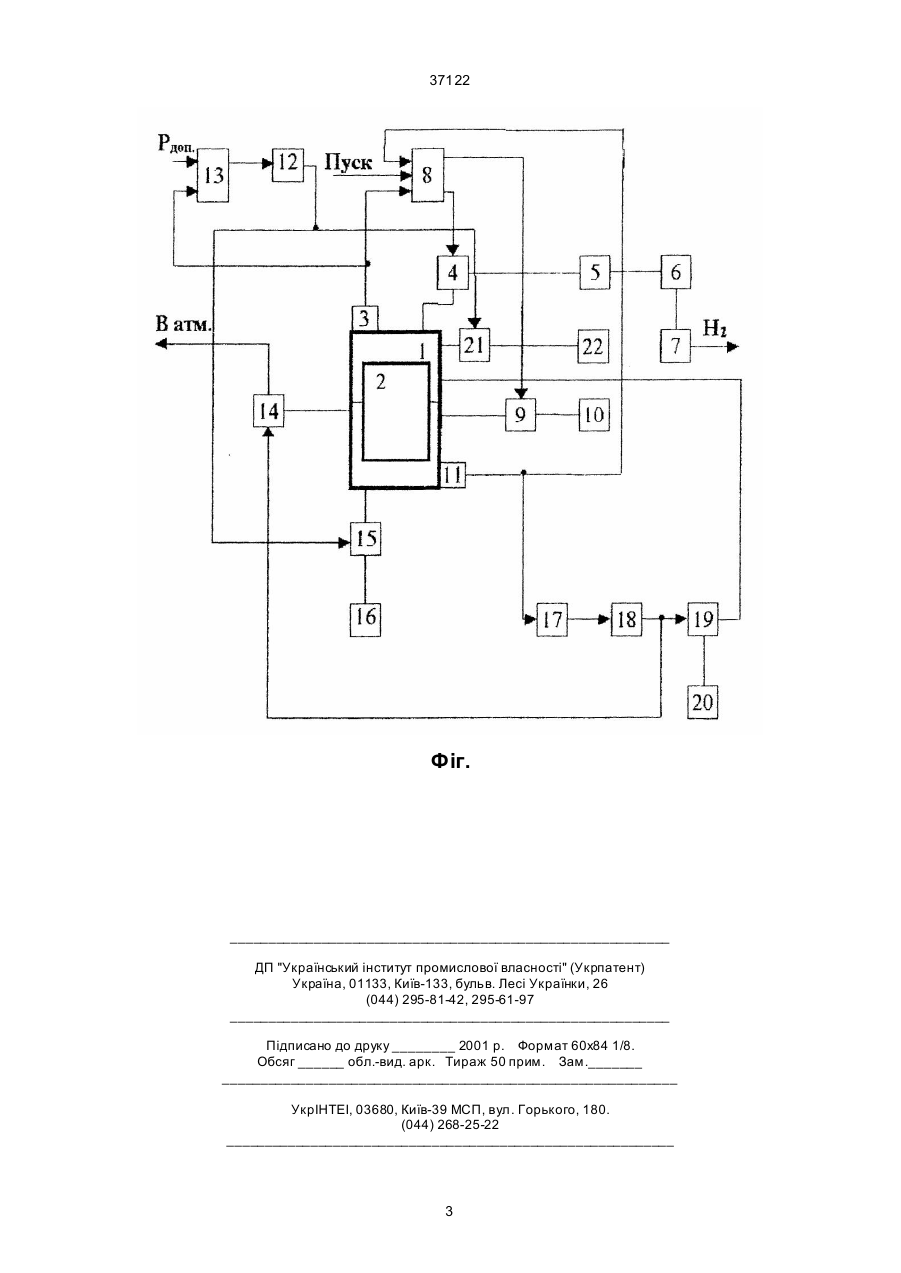

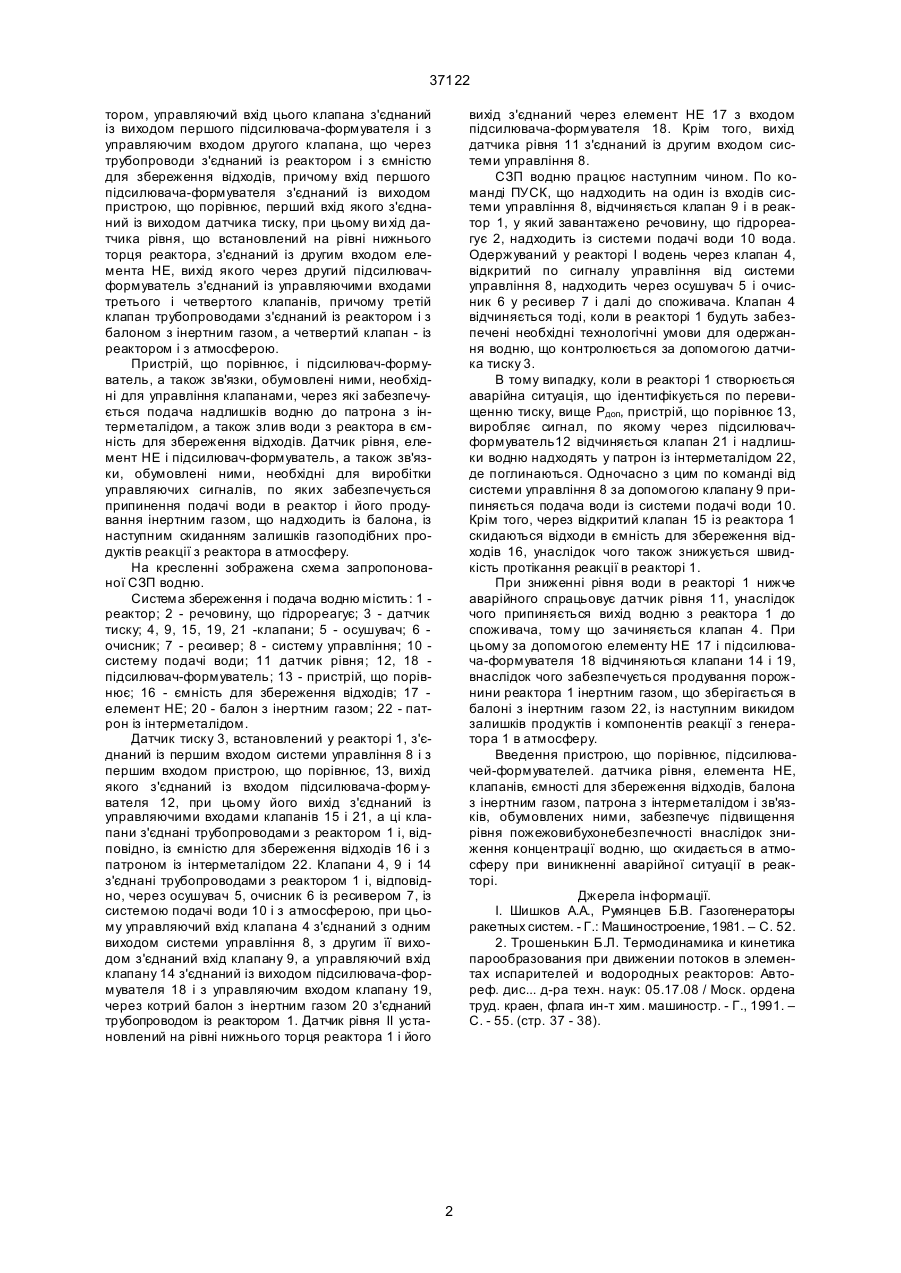

Система збереження і подачі водню, що містить реактор, речовину, що гідрореагує, систему подачі води, клапани, датчик тиску, очисник, осушувач, ресивер, з'єднаний трубопроводами через очисник, осушувач і клапан із реактором, що через другий клапан трубопроводом з'єднаний із системою подачі води, а вихід датчика тиску з'єднаний із першим входом системи управління, виходи якої з'єднані з управляючими входами клапанів, що відрізняє ться тим, що вона постачена пристроєм, що порівнює, двома підсилювачавами-формувате 37122 тором, управляючий вхід цього клапана з'єднаний із виходом першого підсилювача-формувателя і з управляючим входом другого клапана, що через трубопроводи з'єднаний із реактором і з ємністю для збереження відходів, причому вхід першого підсилювача-формувателя з'єднаний із виходом пристрою, що порівнює, перший вхід якого з'єднаний із виходом датчика тиску, при цьому ви хід датчика рівня, що встановлений на рівні нижнього торця реактора, з'єднаний із другим входом елемента НЕ, вихід якого через другий підсилювачформуватель з'єднаний із управляючими входами третього і четвертого клапанів, причому третій клапан трубопроводами з'єднаний із реактором і з балоном з інертним газом, а четвертий клапан - із реактором і з атмосферою. Пристрій, що порівнює, і підсилювач-формуватель, а також зв'язки, обумовлені ними, необхідні для управління клапанами, через які забезпечується подача надлишків водню до патрона з інтерметалідом, а також злив води з реактора в ємність для збереження відходів. Датчик рівня, елемент НЕ і підсилювач-формуватель, а також зв'язки, обумовлені ними, необхідні для виробітки управляючих сигналів, по яких забезпечується припинення подачі води в реактор і його продування інертним газом, що надходить із балона, із наступним скиданням залишків газоподібних продуктів реакції з реактора в атмосферу. На кресленні зображена схема запропонованої СЗП водню. Система збереження і подача водню містить : 1 реактор; 2 - речовину, що гідрореагує; 3 - датчик тиску; 4, 9, 15, 19, 21 -клапани; 5 - осушувач; 6 очисник; 7 - ресивер; 8 - систему управління; 10 систему подачі води; 11 датчик рівня; 12, 18 підсилювач-формуватель; 13 - пристрій, що порівнює; 16 - ємність для збереження відходів; 17 елемент НЕ; 20 - балон з інертним газом; 22 - патрон із інтерметалідом. Датчик тиску 3, встановлений у реакторі 1, з'єднаний із першим входом системи управління 8 і з першим входом пристрою, що порівнює, 13, вихід якого з'єднаний із входом підсилювача-формувателя 12, при цьому його вихід з'єднаний із управляючими входами клапанів 15 і 21, а ці клапани з'єднані трубопроводами з реактором 1 і, відповідно, із ємністю для збереження відходів 16 і з патроном із інтерметалідом 22. Клапани 4, 9 і 14 з'єднані трубопроводами з реактором 1 і, відповідно, через осушувач 5, очисник 6 із ресивером 7, із системою подачі води 10 і з атмосферою, при цьому управляючий вхід клапана 4 з'єднаний з одним виходом системи управління 8, з другим її виходом з'єднаний вхід клапану 9, а управляючий вхід клапану 14 з'єднаний із виходом підсилювача-формувателя 18 і з управляючим входом клапану 19, через котрий балон з інертним газом 20 з'єднаний трубопроводом із реактором 1. Датчик рівня II установлений на рівні нижнього торця реактора 1 і його вихід з'єднаний через елемент НЕ 17 з входом підсилювача-формувателя 18. Крім того, вихід датчика рівня 11 з'єднаний із другим входом системи управління 8. СЗП водню працює наступним чином. По команді ПУСК, що надходить на один із входів системи управління 8, відчиняється клапан 9 і в реактор 1, у який завантажено речовину, що гідрореагує 2, надходить із системи подачі води 10 вода. Одержуваний у реакторі І водень через клапан 4, відкритий по сигналу управління від системи управління 8, надходить через осушувач 5 і очисник 6 у ресивер 7 і далі до споживача. Клапан 4 відчиняється тоді, коли в реакторі 1 будуть забезпечені необхідні технологічні умови для одержання водню, що контролюється за допомогою датчика тиску 3. В тому випадку, коли в реакторі 1 створюється аварійна ситуація, що ідентифікується по перевищенню тиску, вище Рдоп, пристрій, що порівнює 13, виробляє сигнал, по якому через підсилювачформуватель12 відчиняється клапан 21 і надлишки водню надходять у патрон із інтерметалідом 22, де поглинаються. Одночасно з цим по команді від системи управління 8 за допомогою клапану 9 припиняється подача води із системи подачі води 10. Крім того, через відкритий клапан 15 із реактора 1 скидаються відходи в ємність для збереження відходів 16, унаслідок чого також знижується швидкість протікання реакції в реакторі 1. При зниженні рівня води в реакторі 1 нижче аварійного спрацьовує датчик рівня 11, унаслідок чого припиняється вихід водню з реактора 1 до споживача, тому що зачиняється клапан 4. При цьому за допомогою елементу НЕ 17 і підсилювача-формувателя 18 відчиняються клапани 14 і 19, внаслідок чого забезпечується продування порожнини реактора 1 інертним газом, що зберігається в балоні з інертним газом 22, із наступним викидом залишків продуктів і компонентів реакції з генератора 1 в атмосферу. Введення пристрою, що порівнює, підсилювачей-формувателей. датчика рівня, елемента НЕ, клапанів, ємності для збереження відходів, балона з інертним газом, патрона з інтерметалідом і зв'язків, обумовлених ними, забезпечує підвищення рівня пожежовибухонебезпечності внаслідок зниження концентрації водню, що скидається в атмосферу при виникненні аварійної ситуації в реакторі. Джерела інформації. І. Шишков А.А., Румянцев Б.В. Газогенераторы ракетных систем. - Г.: Машиностроение, 1981. – С. 52. 2. Трошенькин Б.Л. Термодинамика и кинетика парообразования при движении потоков в элементах испарителей и водородных реакторов: Автореф. дис... д-ра техн. наук: 05.17.08 / Моск. ордена труд. краен, флага ин-т хим. машиностр. - Г., 1991. – С. - 55. (стр. 37 - 38). 2 37122 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
