Шахтний локомотив

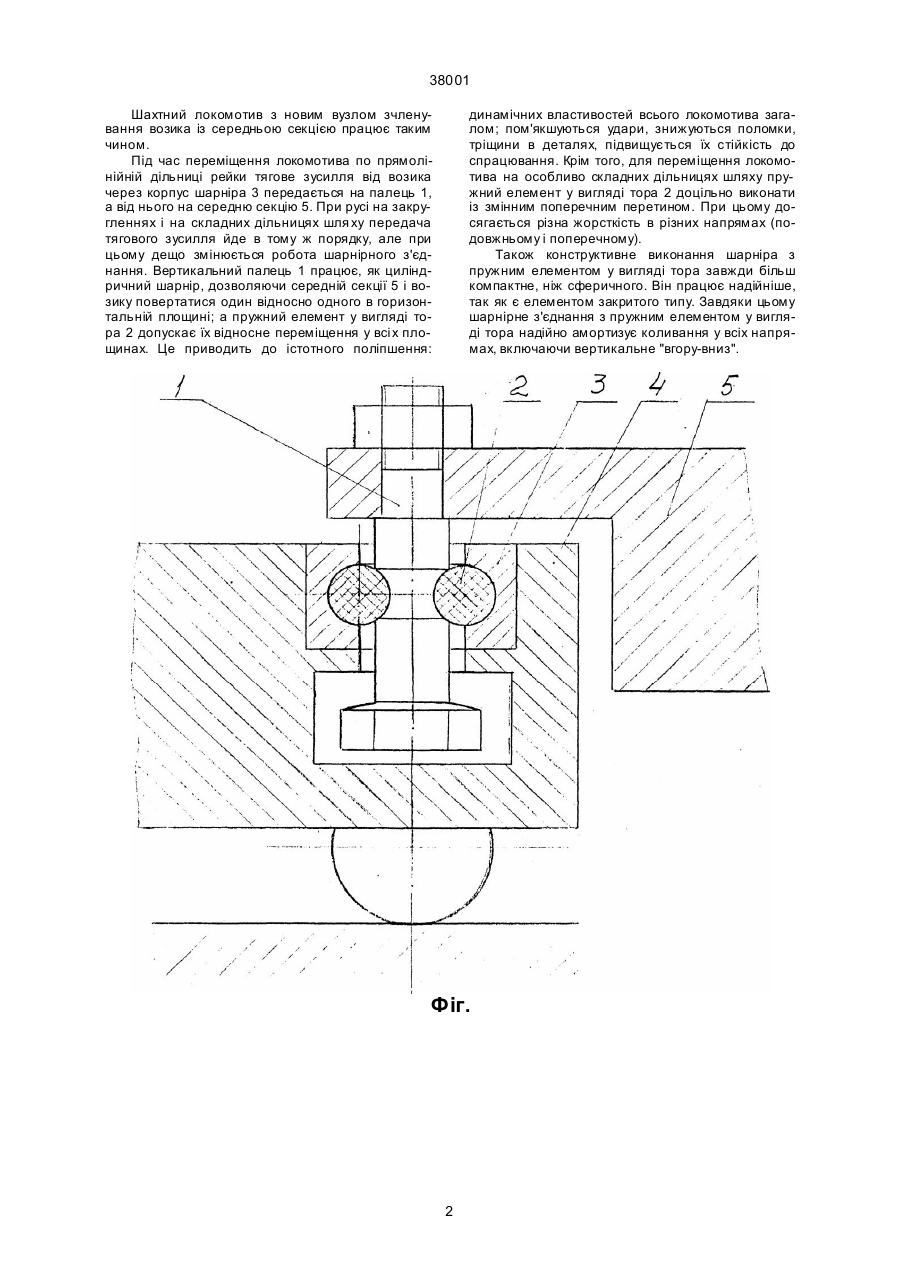

Шахтний локомотив, що містить два крайні з (22) 15.05.2000 колісними парами возики і зчленовану з ними за (24) 15.05.2001 допомогою з'єднувального вузла середню секцію, (33) UA який відрізняється тим, що з'єднувальний вузол (46) 15.05.2001, Бюл. № 4, 2001 р. має пружний елемент у вигляді тора, надітого на (72) Сердюк Андрій Олександрович, Нагорна Вавісь циліндричного шарніра, в корпусі якого виколентина Григорівна, Литвин Вадим Вікторович, нана виїмка для розміщення тора, що повторює Горбунов Олександр Станіславович його форму. (73) Національна гірнича академія України _____________________________________ 38001 Шахтний локомотив з новим вузлом зчленування возика із середньою секцією працює таким чином. Під час переміщення локомотива по прямолінійній дільниці рейки тягове зусилля від возика через корпус шарніра 3 передається на палець 1, а від нього на середню секцію 5. При русі на закругленнях і на складних дільницях шля ху передача тягового зусилля йде в тому ж порядку, але при цьому дещо змінюється робота шарнірного з'єднання. Вертикальний палець 1 працює, як циліндричний шарнір, дозволяючи середній секції 5 і возику повертатися один відносно одного в горизонтальній площині; а пружний елемент у вигляді тора 2 допускає їх відносне переміщення у всі х площинах. Це приводить до істотного поліпшення: динамічних властивостей всього локомотива загалом; пом'якшуються удари, знижуються поломки, тріщини в деталях, підвищується їх стійкість до спрацювання. Крім того, для переміщення локомотива на особливо складних дільницях шляху пружний елемент у вигляді тора 2 доцільно виконати із змінним поперечним перетином. При цьому досягається різна жорсткість в різних напрямах (подовжньому і поперечному). Також конструктивне виконання шарніра з пружним елементом у вигляді тора завжди більш компактне, ніж сферичного. Він працює надійніше, так як є елементом закритого типу. Завдяки цьому шарнірне з'єднання з пружним елементом у вигляді тора надійно амортизує коливання у всіх напрямах, включаючи вертикальне "вгору-вниз". Фіг. 2 38001 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
