Пристрій для подрібнювання матеріалів

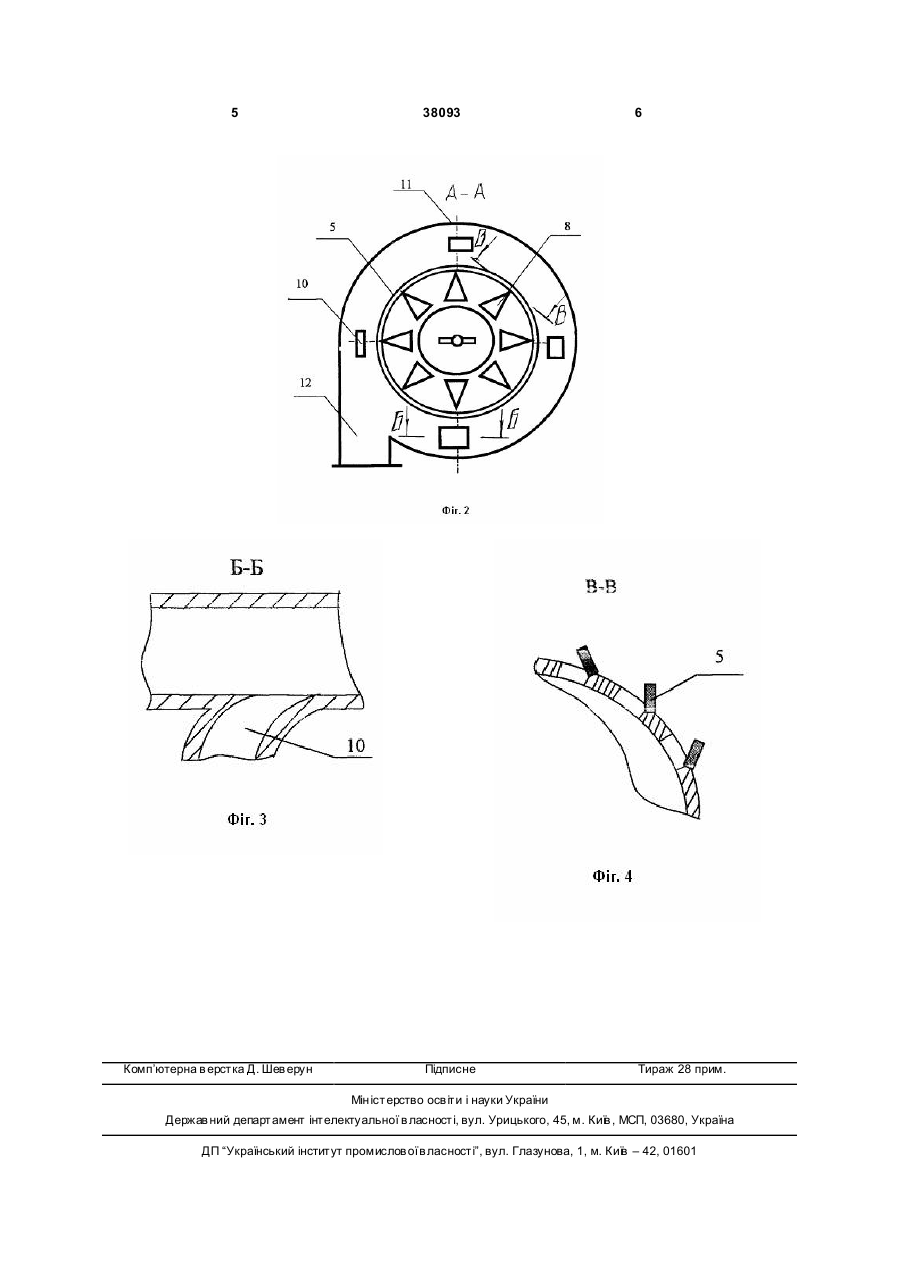

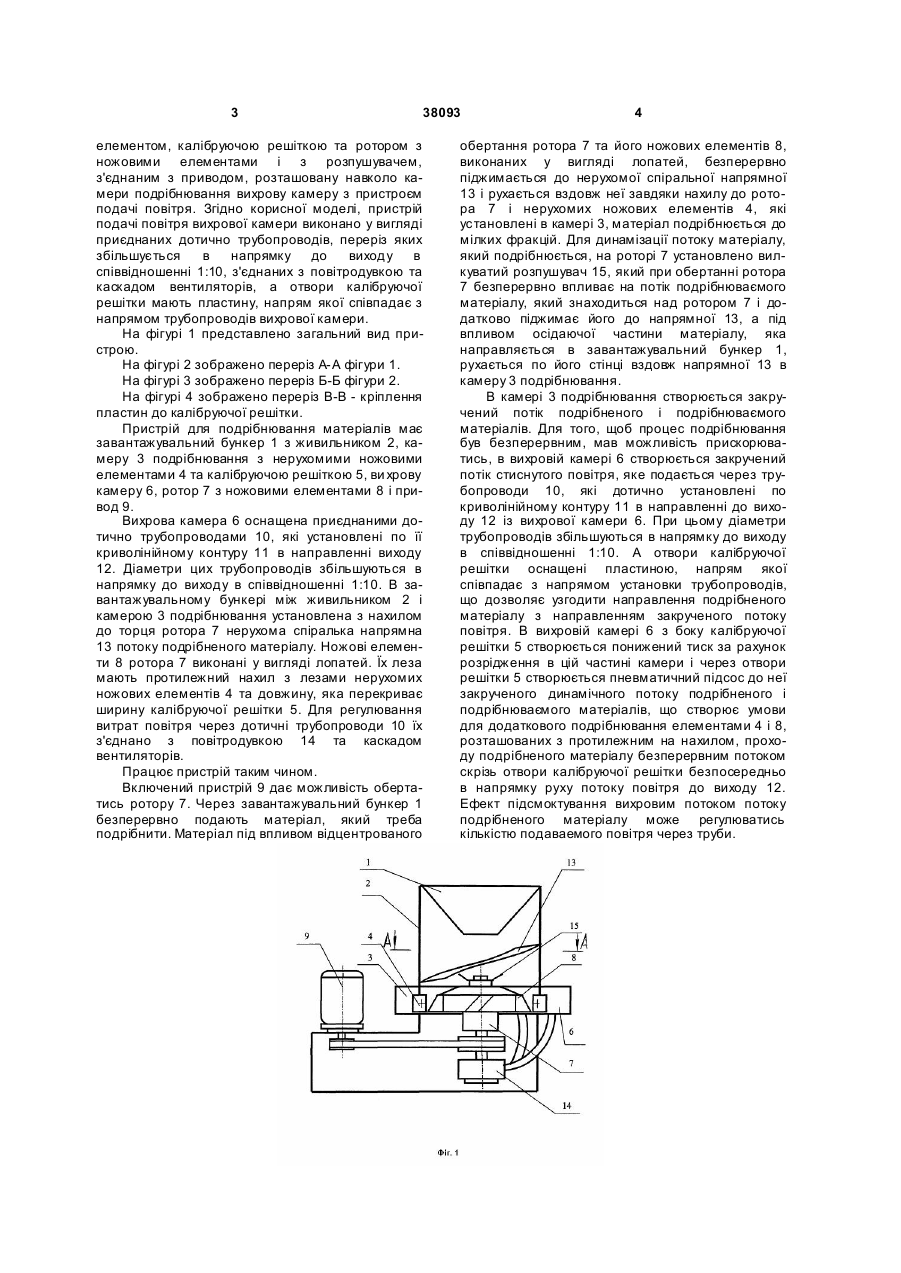

Пристрій для подрібнювання матеріалів, що містить завантажувальний бункер з живильником та спіральною напрямною, з'єднаний з камерою подрібнювання, оснащеною нерухомим ножовим 3 38093 елементом, калібруючою решіткою та ротором з ножовими елементами і з розпушувачем, з'єднаним з приводом, розташовану навколо камери подрібнювання вихрову камеру з пристроєм подачі повітря. Згідно корисної моделі, пристрій подачі повітря вихрової камери виконано у вигляді приєднаних дотично трубопроводів, переріз яких збільшується в напрямку до виходу в співвідношенні 1:10, з'єднаних з повітродувкою та каскадом вентиляторів, а отвори калібруючої решітки мають пластину, напрям якої співпадає з напрямом трубопроводів вихрової камери. На фігурі 1 представлено загальний вид пристрою. На фігурі 2 зображено переріз А-А фігури 1. На фігурі 3 зображено переріз Б-Б фігури 2. На фігурі 4 зображено переріз В-В - кріплення пластин до калібруючої решітки. Пристрій для подрібнювання матеріалів має завантажувальний бункер 1 з живильником 2, камеру 3 подрібнювання з нерухомими ножовими елементами 4 та калібруючою решіткою 5, ви хрову камеру 6, ротор 7 з ножовими елементами 8 і привод 9. Вихрова камера 6 оснащена приєднаними дотично трубопроводами 10, які установлені по її криволінійному контуру 11 в направленні виходу 12. Діаметри цих трубопроводів збільшуються в напрямку до виходу в співвідношенні 1:10. В завантажувальному бункері між живильником 2 і камерою 3 подрібнювання установлена з нахилом до торця ротора 7 нерухома спіралька напрямна 13 потоку подрібненого матеріалу. Ножові елементи 8 ротора 7 виконані у вигляді лопатей. Їх леза мають протилежний нахил з лезами нерухомих ножових елементів 4 та довжину, яка перекриває ширину калібруючої решітки 5. Для регулювання витрат повітря через дотичні трубопроводи 10 їх з'єднано з повітродувкою 14 та каскадом вентиляторів. Працює пристрій таким чином. Включений пристрій 9 дає можливість обертатись ротору 7. Через завантажувальний бункер 1 безперервно подають матеріал, який треба подрібнити. Матеріал під впливом відцентрованого 4 обертання ротора 7 та його ножових елементів 8, виконаних у вигляді лопатей, безперервно піджимається до нерухомої спіральної напрямної 13 і рухається вздовж неї завдяки нахилу до ротора 7 і нерухомих ножових елементів 4, які установлені в камері 3, матеріал подрібнюється до мілких фракцій. Для динамізації потоку матеріалу, який подрібнюється, на роторі 7 установлено вилкуватий розпушувач 15, який при обертанні ротора 7 безперервно впливає на потік подрібнюваємого матеріалу, який знаходиться над ротором 7 і додатково піджимає його до напрямної 13, а під впливом осідаючої частини матеріалу, яка направляється в завантажувальний бункер 1, рухається по його стінці вздовж напрямної 13 в камеру 3 подрібнювання. В камері 3 подрібнювання створюється закручений потік подрібненого і подрібнюваємого матеріалів. Для того, щоб процес подрібнювання був безперервним, мав можливість прискорюватись, в вихровій камері 6 створюється закручений потік стиснутого повітря, яке подається через трубопроводи 10, які дотично установлені по криволінійному контуру 11 в направленні до виходу 12 із вихрової камери 6. При цьому діаметри трубопроводів збільшуються в напрямку до виходу в співвідношенні 1:10. А отвори калібруючої решітки оснащені пластиною, напрям якої співпадає з напрямом установки трубопроводів, що дозволяє узгодити направлення подрібненого матеріалу з направленням закрученого потоку повітря. В вихровій камері 6 з боку калібруючої решітки 5 створюється понижений тиск за рахунок розрідження в цій частині камери і через отвори решітки 5 створюється пневматичний підсос до неї закрученого динамічного потоку подрібненого і подрібнюваємого матеріалів, що створює умови для додаткового подрібнювання елементами 4 і 8, розташованих з протилежним на нахилом, проходу подрібненого матеріалу безперервним потоком скрізь отвори калібруючої решітки безпосередньо в напрямку руху потоку повітря до виходу 12. Ефект підсмоктування вихровим потоком потоку подрібненого матеріалу може регулюватись кількістю подаваемого повітря через труби. 5 Комп’ютерна в ерстка Д. Шев ерун 38093 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
