Вузол з`єднання вінцевої шестірні з корпусом барабана печі
Номер патенту: 38123
Опубліковано: 25.12.2008
Автори: Щербина Валерій Юрійович, Чемерис Андрій Олегович, Репетовський Тарас Володимирович, Чжан Юлінь, Сівецький Володимир Іванович, Гондлях Олександр Володимирович
Формула / Реферат
1. Вузол з'єднання зубчатого вінця з корпусом барабана, що містить пакет пружних елементів, на одному кінці закріплений шарнірно, а на іншому - за допомогою притискного пристрою, що містить хомут з гвинтовим кріпленням, який відрізняється тим, що притискний пристрій виконано з можливістю регулювання величини зусилля супротиву переміщення пружних елементів під час роботи обертової печі.
2. Вузол за п. 1, який відрізняється тим, що можливість регулювання величини зусилля супротиву переміщення пружних елементів під час роботи обертової печі забезпечується пружиною, яка розміщена між хомутом і пакетом пружних елементів.
Текст

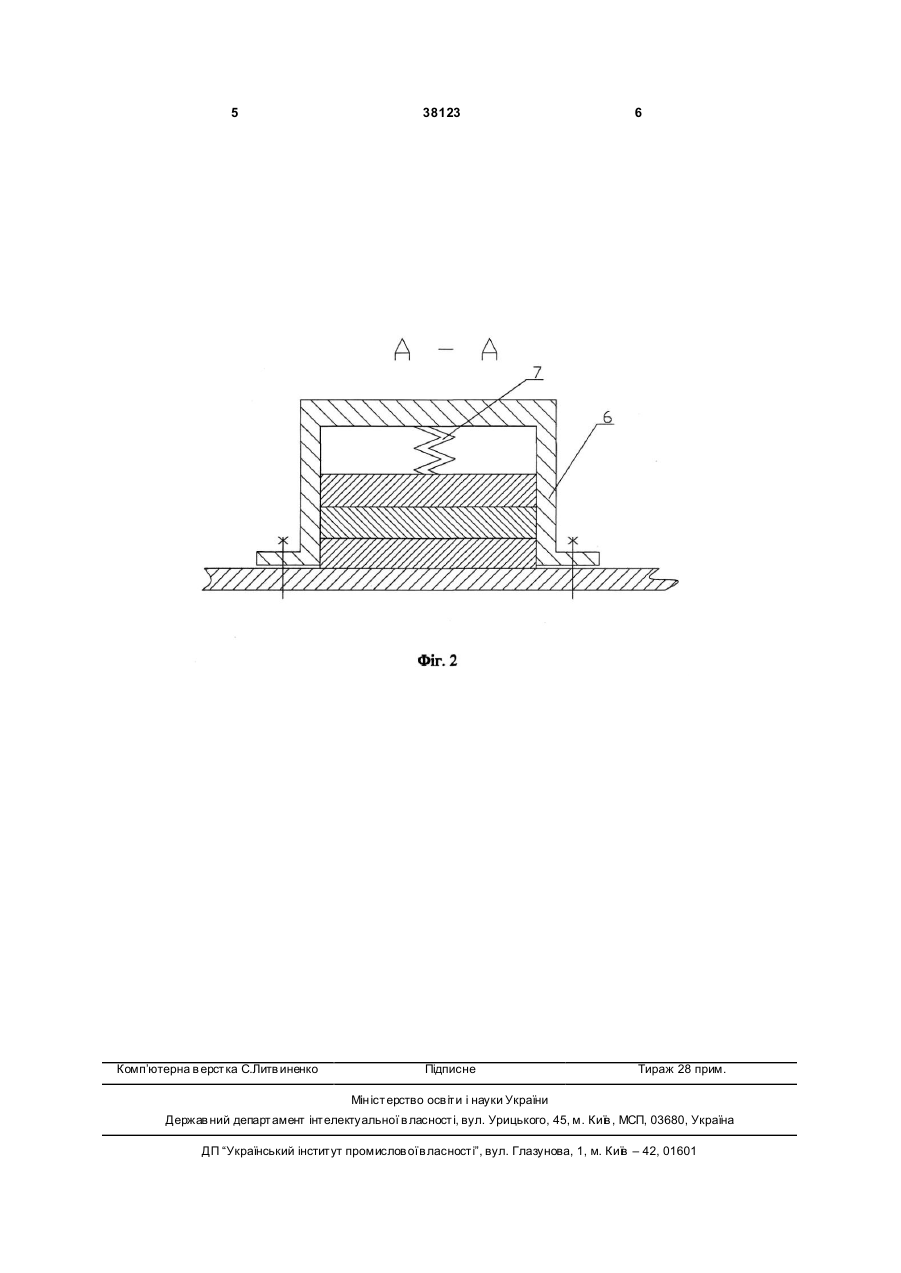

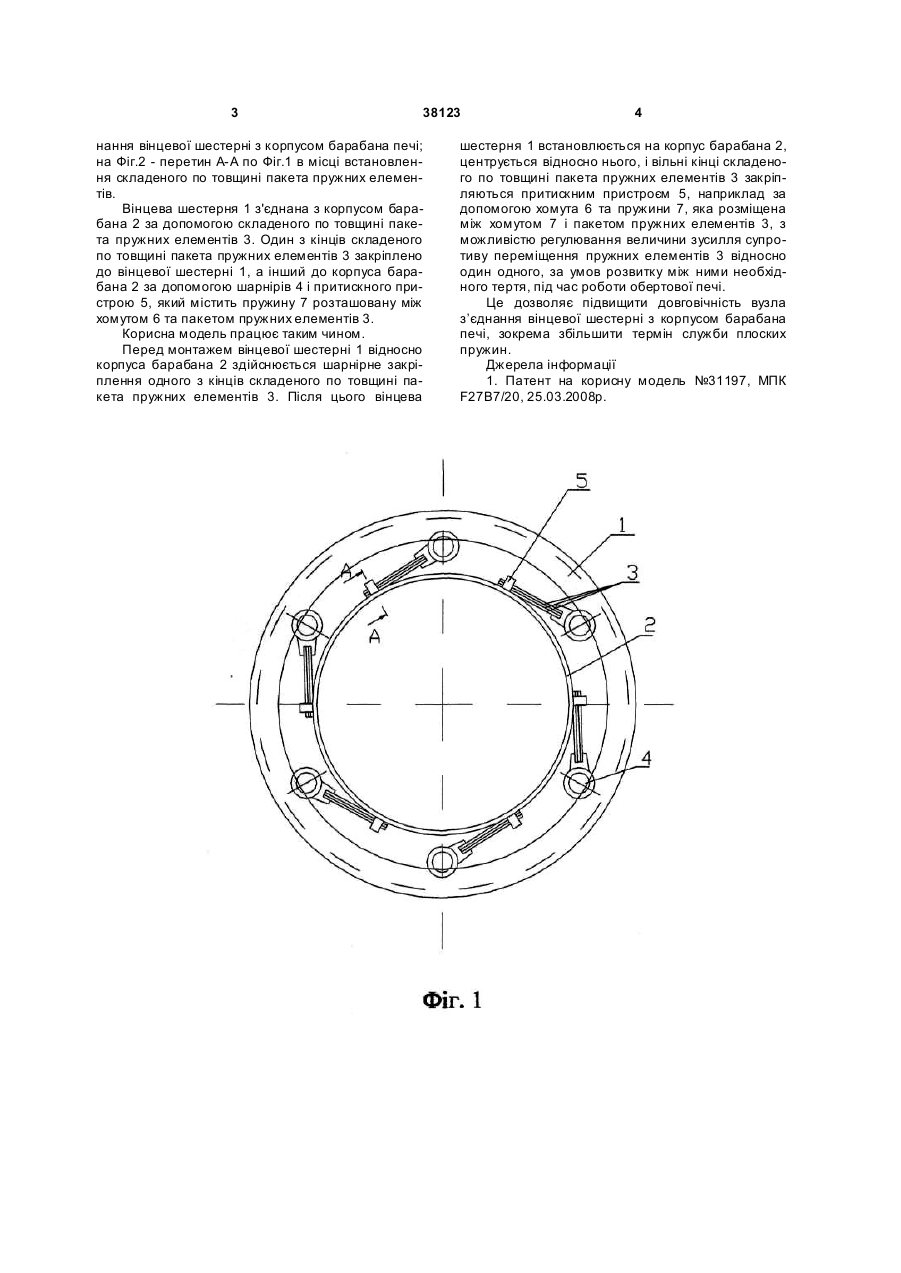

1. Вузол з'єднання зубчатого вінця з корпусом барабана, що містить пакет пружних елементів, на 3 38123 нання вінцевої шестерні з корпусом барабана печі; на Фіг.2 - перетин А-А по Фіг.1 в місці встановлення складеного по товщині пакета пружних елементів. Вінцева шестерня 1 з'єднана з корпусом барабана 2 за допомогою складеного по товщині пакета пружних елементів 3. Один з кінців складеного по товщині пакета пружних елементів 3 закріплено до вінцевої шестерні 1, а інший до корпуса барабана 2 за допомогою шарнірів 4 і притискного пристрою 5, який містить пружину 7 розташовану між хомутом 6 та пакетом пружних елементів 3. Корисна модель працює таким чином. Перед монтажем вінцевої шестерні 1 відносно корпуса барабана 2 здійснюється шарнірне закріплення одного з кінців складеного по товщині пакета пружних елементів 3. Після цього вінцева 4 шестерня 1 встановлюється на корпус барабана 2, центрується відносно нього, і вільні кінці складеного по товщині пакета пружних елементів 3 закріпляються притискним пристроєм 5, наприклад за допомогою хомута 6 та пружини 7, яка розміщена між хомутом 7 і пакетом пружних елементів 3, з можливістю регулювання величини зусилля супротиву переміщення пружних елементів 3 відносно один одного, за умов розвитку між ними необхідного тертя, під час роботи обертової печі. Це дозволяє підвищити довговічність вузла з’єднання вінцевої шестерні з корпусом барабана печі, зокрема збільшити термін служби плоских пружин. Джерела інформації 1. Патент на корисну модель №31197, МПК F27B7/20, 25.03.2008р. 5 Комп’ютерна в ерстка С.Литв иненко 38123 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
