Дозатор поліпшувачів борошна тістомісильної машини

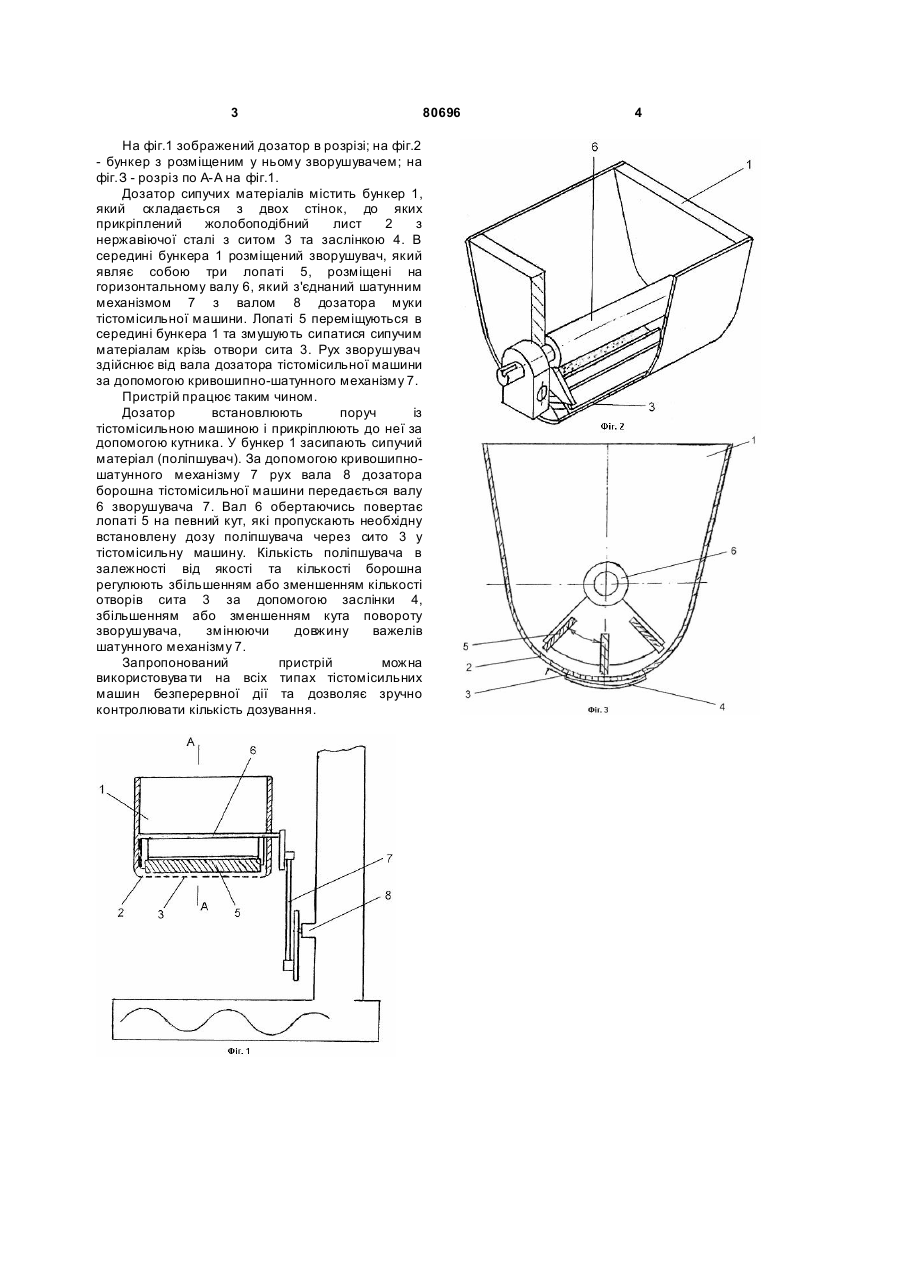

Дозатор поліпшувачів борошна тістомісильної машини, що містить бункер з завантажувальним отвором та перегрібач, нижня частина бункера виконана у вигляді сита з заслінкою, перегрібач являє собою лопаті, розміщені на горизонтальному валу всередині бункера, який відрізняє ться тим, що бункер утворений жолобоподібним листом, виконаним з нержавіючої сталі, перегрібач містить три лопаті, які розміщені на валу з можливістю регулювання кута повертання та відстані до поверхні сита, вал обладнаний шатунним механізмом для з’єднання з валом розвантажувача борошна тістомісильної машини. (19) (21) 20040807021 (22) 25.08.2004 (24) 25.10.2007 (72) ШАПОВАЛОВА ЛЮДМИЛА ІГОРІВНА, U A (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "ЛЕС АФФР УКРАЇНА", U A (56) SU 1255523 A1, 07.09.1986 SU 1205843 A, 23.01.1986 RU 2179801 C2, 27.02.2002 US 1814488 A, 14.07.1931 US 4767030 A, 30.08.1988 JP 57052823 A, 29.03.1982 DE 3520670 A1, 11.12.1986 US 6059149 A, 09.05.2000 JP 01139319 A, 31.05.1989 US 3111242 A, 19.11.1963 3 80696 На фіг.1 зображений дозатор в розрізі; на фіг.2 - бункер з розміщеним у ньому зворушувачем; на фіг.З - розріз по А-А на фіг.1. Дозатор сипучих матеріалів містить бункер 1, який складається з двох стінок, до яких прикріплений жолобоподібний лист 2 з нержавіючої сталі з ситом 3 та заслінкою 4. В середині бункера 1 розміщений зворушувач, який являє собою три лопаті 5, розміщені на горизонтальному валу 6, який з'єднаний шатунним механізмом 7 з валом 8 дозатора муки тістомісильної машини. Лопаті 5 переміщуються в середині бункера 1 та змушують сипатися сипучим матеріалам крізь отвори сита 3. Рух зворушувач здійснює від вала дозатора тістомісильної машини за допомогою кривошипно-шатунного механізму 7. Пристрій працює таким чином. Дозатор встановлюють поруч із тістомісильною машиною і прикріплюють до неї за допомогою кутника. У бункер 1 засипають сипучий матеріал (поліпшувач). За допомогою кривошипношатунного механізму 7 рух вала 8 дозатора борошна тістомісильної машини передається валу 6 зворушувача 7. Вал 6 обертаючись повертає лопаті 5 на певний кут, які пропускають необхідну встановлену дозу поліпшувача через сито 3 у тістомісильну машину. Кількість поліпшувача в залежності від якості та кількості борошна регулюють збільшенням або зменшенням кількості отворів сита 3 за допомогою заслінки 4, збільшенням або зменшенням кута повороту зворушувача, змінюючи довжину важелів шатунного механізму 7. Запропонований пристрій можна використовува ти на всіх типах тістомісильних машин безперервної дії та дозволяє зручно контролювати кількість дозування. 4
