Розмотувальний пристрій для канатозвивальної машини

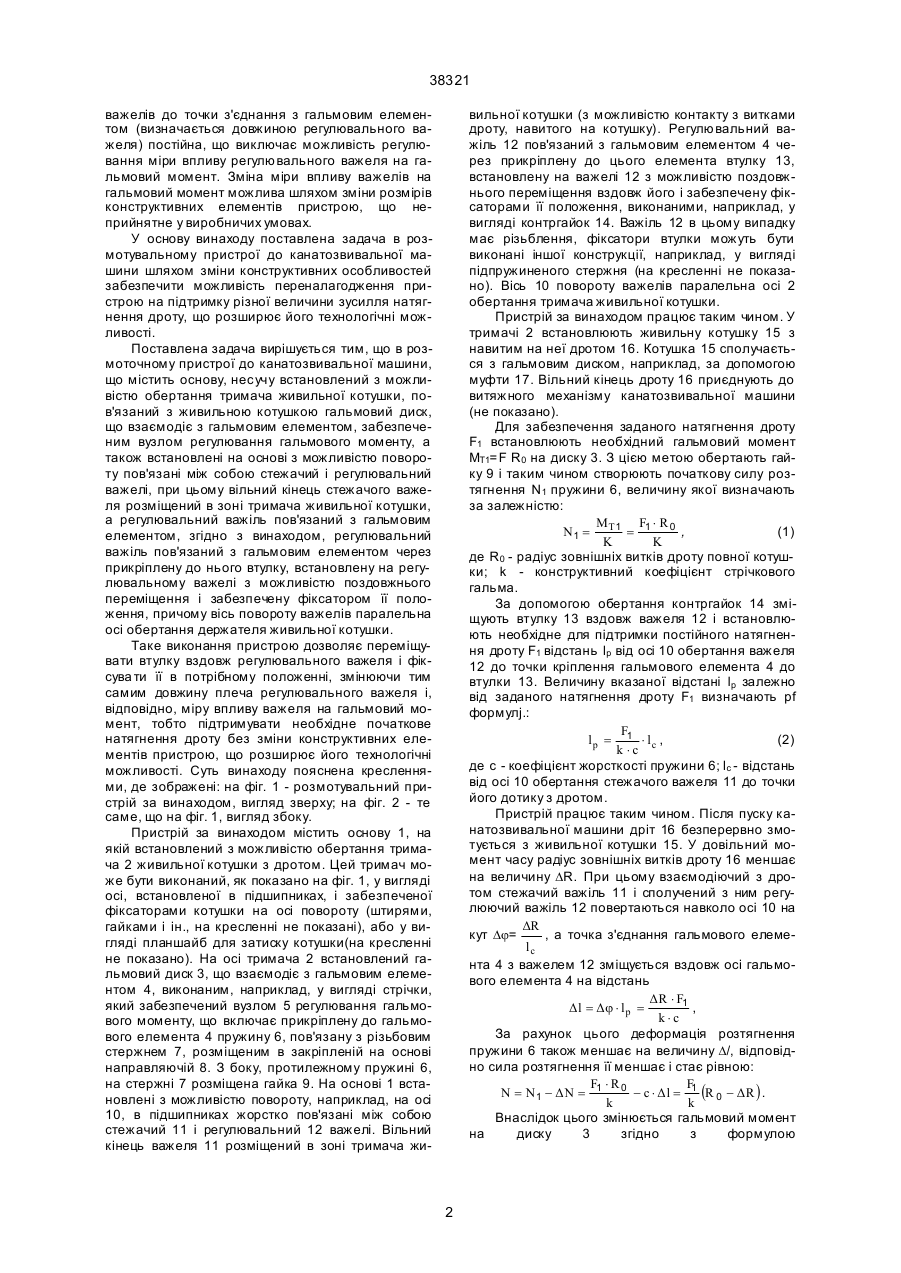

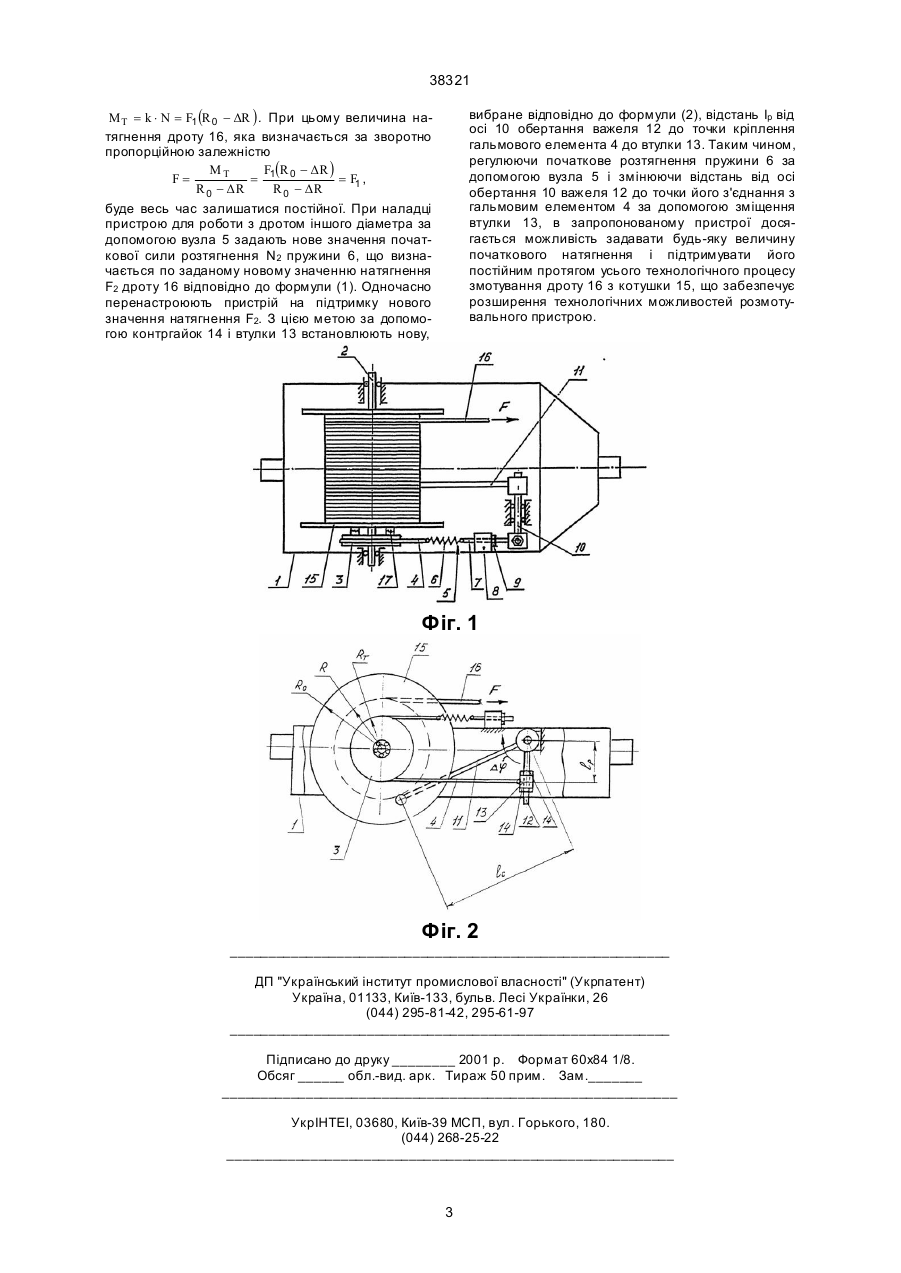

Розмотувальний пристрій до канатозвивальної машини, що містить основу, що несе встановлений з можливістю обертання навколо загальної осі тримач живильної котушки і гальмовий диск, взаємодіючий з гальмовим елементом, забезпече 38321 важелів до точки з'єднання з гальмовим елементом (визначається довжиною регулювального важеля) постійна, що виключає можливість регулювання міри впливу регулювального важеля на гальмовий момент. Зміна міри впливу важелів на гальмовий момент можлива шляхом зміни розмірів конструктивних елементів пристрою, що неприйнятне у виробничих умовах. У основу винаходу поставлена задача в розмотувальному пристрої до канатозвивальної машини шляхом зміни конструктивних особливостей забезпечити можливість переналагодження пристрою на підтримку різної величини зусилля натягнення дроту, що розширює його технологічні можливості. Поставлена задача вирішується тим, що в розмоточному пристрої до канатозвивальної машини, що містить основу, несучу встановлений з можливістю обертання тримача живильної котушки, пов'язаний з живильною котушкою гальмовий диск, що взаємодіє з гальмовим елементом, забезпеченим вузлом регулювання гальмового моменту, а також встановлені на основі з можливістю повороту пов'язані між собою стежачий і регулювальний важелі, при цьому вільний кінець стежачого важеля розміщений в зоні тримача живильної котушки, а регулювальний важіль пов'язаний з гальмовим елементом, згідно з винаходом, регулювальний важіль пов'язаний з гальмовим елементом через прикріплену до нього втулку, встановлену на регулювальному важелі з можливістю поздовжнього переміщення і забезпечену фіксатором її положення, причому вісь повороту важелів паралельна осі обертання держателя живильної котушки. Таке виконання пристрою дозволяє переміщувати втулку вздовж регулювального важеля і фіксува ти її в потрібному положенні, змінюючи тим самим довжину плеча регулювального важеля і, відповідно, міру впливу важеля на гальмовий момент, тобто підтримувати необхідне початкове натягнення дроту без зміни конструктивних елементів пристрою, що розширює його технологічні можливості. Суть винаходу пояснена кресленнями, де зображені: на фіг. 1 - розмотувальний пристрій за винаходом, вигляд зверху; на фіг. 2 - те саме, що на фіг. 1, вигляд збоку. Пристрій за винаходом містить основу 1, на якій встановлений з можливістю обертання тримача 2 живильної котушки з дротом. Цей тримач може бути виконаний, як показано на фіг. 1, у вигляді осі, встановленої в підшипниках, і забезпеченої фіксаторами котушки на осі повороту (штирями, гайками і ін., на кресленні не показані), або у вигляді планшайб для затиску котушки(на кресленні не показано). На осі тримача 2 встановлений гальмовий диск 3, що взаємодіє з гальмовим елементом 4, виконаним, наприклад, у вигляді стрічки, який забезпечений вузлом 5 регулювання гальмового моменту, що включає прикріплену до гальмового елемента 4 пружину 6, пов'язану з різьбовим стержнем 7, розміщеним в закріпленій на основі направляючій 8. З боку, протилежному пружині 6, на стержні 7 розміщена гайка 9. На основі 1 встановлені з можливістю повороту, наприклад, на осі 10, в підшипниках жорстко пов'язані між собою стежачий 11 і регулювальний 12 важелі. Вільний кінець важеля 11 розміщений в зоні тримача жи вильної котушки (з можливістю контакту з витками дроту, навитого на котушку). Регулювальний важіль 12 пов'язаний з гальмовим елементом 4 через прикріплену до цього елемента втулку 13, встановлену на важелі 12 з можливістю поздовжнього переміщення вздовж його і забезпечену фіксаторами її положення, виконаними, наприклад, у вигляді контргайок 14. Важіль 12 в цьому випадку має різьблення, фіксатори втулки можуть бути виконані іншої конструкції, наприклад, у вигляді підпружиненого стержня (на кресленні не показано). Вісь 10 повороту важелів паралельна осі 2 обертання тримача живильної котушки. Пристрій за винаходом працює таким чином. У тримачі 2 встановлюють живильну котушку 15 з навитим на неї дротом 16. Котушка 15 сполучається з гальмовим диском, наприклад, за допомогою муфти 17. Вільний кінець дроту 16 приєднують до витяжного механізму канатозвивальної машини (не показано). Для забезпечення заданого натягнення дроту F1 встановлюють необхідний гальмовий момент МТ1=F R0 на диску 3. З цією метою обертають гайку 9 і таким чином створюють початкову силу розтягнення N1 пружини 6, величину якої визначають за залежністю: M F ×R N1 = T1 = 1 0 , (1) K K де R0 - радіус зовнішніх витків дроту повної котушки; k - конструктивний коефіцієнт стрічкового гальма. За допомогою обертання контргайок 14 зміщують втулку 13 вздовж важеля 12 і встановлюють необхідне для підтримки постійного натягнення дроту F1 відстань lр від осі 10 обертання важеля 12 до точки кріплення гальмового елемента 4 до втулки 13. Величину вказаної відстані lр залежно від заданого натягнення дроту F1 визначають pf формулj.: F lp = 1 × lc , (2) k ×c де с - коефіцієнт жорсткості пружини 6; lc - відстань від осі 10 обертання стежачого важеля 11 до точки його дотику з дротом. Пристрій працює таким чином. Після пуску канатозвивальної машини дріт 16 безперервно змотується з живильної котушки 15. У довільний момент часу радіус зовнішніх витків дроту 16 меншає на величину DR. При цьому взаємодіючий з дротом стежачий важіль 11 і сполучений з ним регулюючий важіль 12 повертаються навколо осі 10 на ΔR кут Dj= , а точка з'єднання гальмового елемеlc нта 4 з важелем 12 зміщується вздовж осі гальмового елемента 4 на відстань Δ R × F1 Δl = Δj × l p = , k×c За рахунок цього деформація розтягнення пружини 6 також меншає на величину D/, відповідно сила розтягнення її меншає і стає рівною: F ×R F N = N1 - ΔN = 1 0 - c × Δl = 1 (R 0 - ΔR ) . k k Внаслідок цього змінюється гальмовий момент на диску 3 згідно з формулою 2 38321 MT = k × N = F1 (R 0 - ΔR ) . При цьому величина натягнення дроту 16, яка визначається за зворотно пропорційною залежністю MT F (R - Δ R ) F= = 1 0 =F , 1 R 0 - ΔR R 0 - ΔR буде весь час залишатися постійної. При наладці пристрою для роботи з дротом іншого діаметра за допомогою вузла 5 задають нове значення початкової сили розтягнення N2 пружини 6, що визначається по заданому новому значенню натягнення F2 дроту 16 відповідно до формули (1). Одночасно перенастроюють пристрій на підтримку нового значення натягнення F2. З цією метою за допомогою контргайок 14 і втулки 13 встановлюють нову, вибране відповідно до формули (2), відстань Ір від осі 10 обертання важеля 12 до точки кріплення гальмового елемента 4 до втулки 13. Таким чином, регулюючи початкове розтягнення пружини 6 за допомогою вузла 5 і змінюючи відстань від осі обертання 10 важеля 12 до точки його з'єднання з гальмовим елементом 4 за допомогою зміщення втулки 13, в запропонованому пристрої досягається можливість задавати будь-яку величину початкового натягнення і підтримувати його постійним протягом усього технологічного процесу змотування дроту 16 з котушки 15, що забезпечує розширення технологічних можливостей розмотувального пристрою. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
