Секція посадочного гідравлічного кріплення

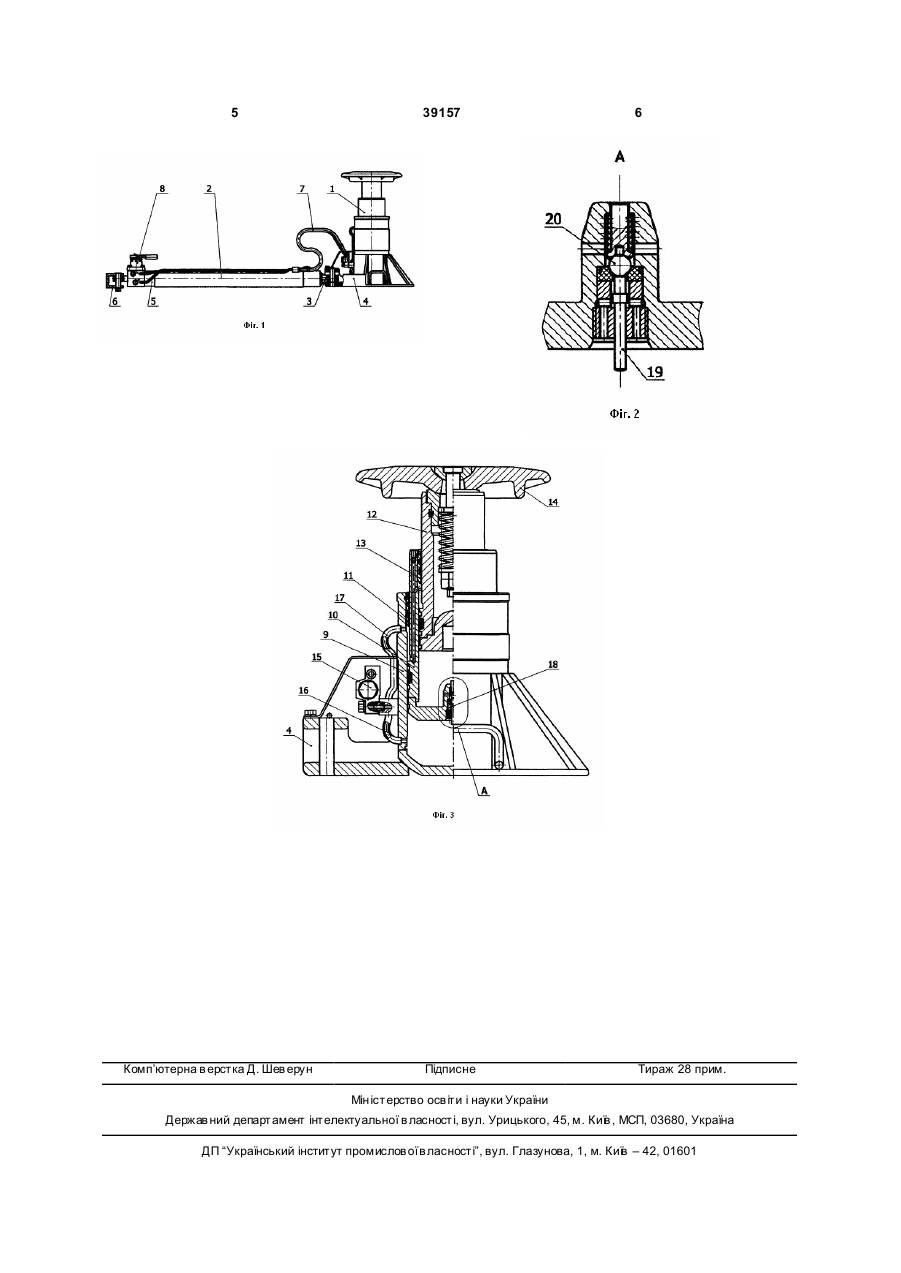

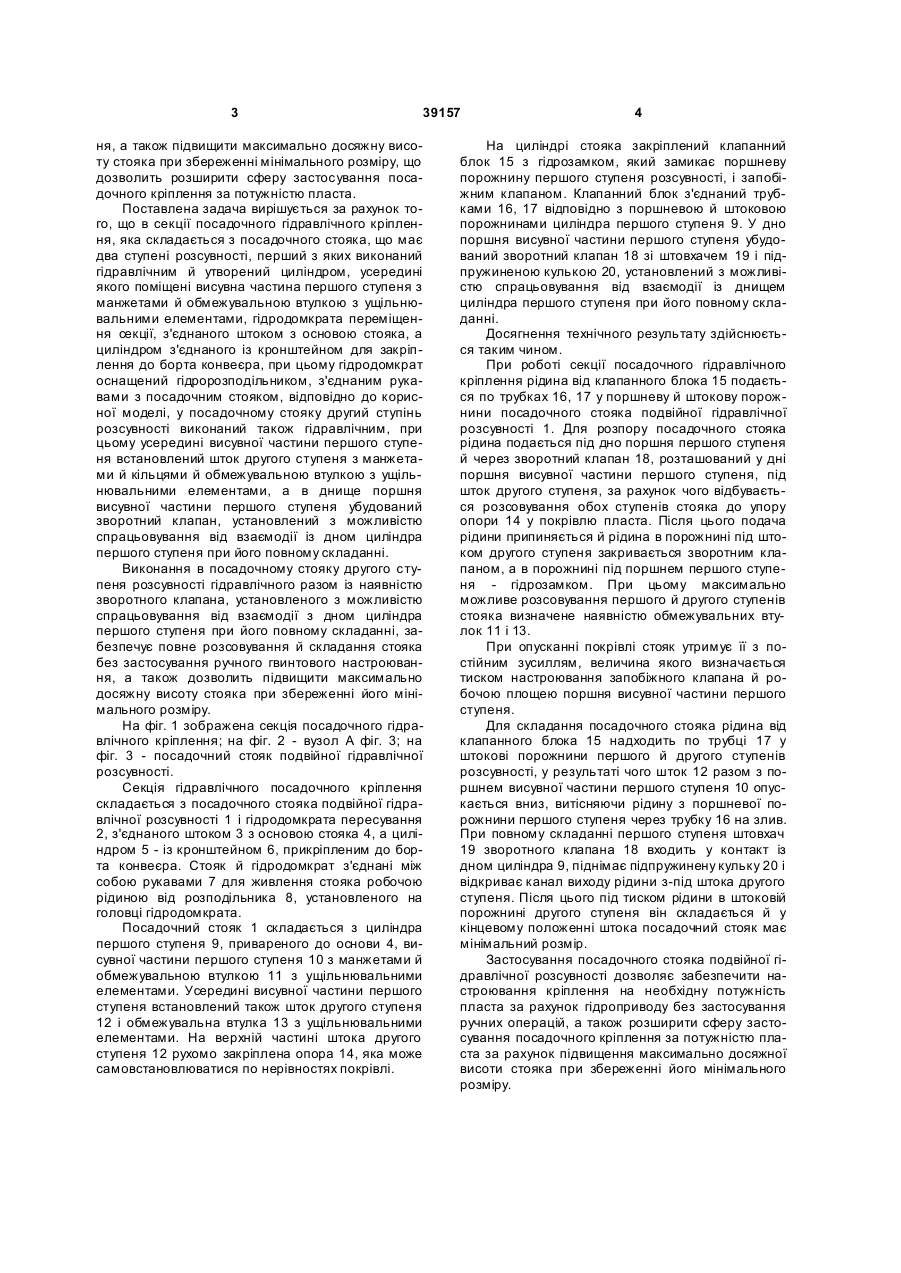

Секція посадочного гідравлічного кріплення, яка складається з посадочного стояка, що має два ступені розсувності, перший з яких виконаний гідравлічним й утворений циліндром, усередині якого 3 39157 ня, а також підвищити максимально досяжну висоту стояка при збереженні мінімального розміру, що дозволить розширити сферу застосування посадочного кріплення за потужністю пласта. Поставлена задача вирішується за рахунок того, що в секції посадочного гідравлічного кріплення, яка складається з посадочного стояка, що має два ступені розсувності, перший з яких виконаний гідравлічним й утворений циліндром, усередині якого поміщені висувна частина першого ступеня з манжетами й обмежувальною втулкою з ущільнювальними елементами, гідродомкрата переміщення секції, з'єднаного штоком з основою стояка, а циліндром з'єднаного із кронштейном для закріплення до борта конвеєра, при цьому гідродомкрат оснащений гідророзподільником, з'єднаним рукавами з посадочним стояком, відповідно до корисної моделі, у посадочному стояку другий ступінь розсувності виконаний також гідравлічним, при цьому усередині висувної частини першого ступеня встановлений шток другого ступеня з манжетами й кільцями й обмежувальною втулкою з ущільнювальними елементами, а в днище поршня висувної частини першого ступеня убудований зворотний клапан, установлений з можливістю спрацьовування від взаємодії із дном циліндра першого ступеня при його повному складанні. Виконання в посадочному стояку другого ступеня розсувності гідравлічного разом із наявністю зворотного клапана, установленого з можливістю спрацьовування від взаємодії з дном циліндра першого ступеня при його повному складанні, забезпечує повне розсовування й складання стояка без застосування ручного гвинтового настроювання, а також дозволить підвищити максимально досяжну висоту стояка при збереженні його мінімального розміру. На фіг. 1 зображена секція посадочного гідравлічного кріплення; на фіг. 2 - вузол А фіг. 3; на фіг. 3 - посадочний стояк подвійної гідравлічної розсувності. Секція гідравлічного посадочного кріплення складається з посадочного стояка подвійної гідравлічної розсувності 1 і гідродомкрата пересування 2, з'єднаного штоком 3 з основою стояка 4, а циліндром 5 - із кронштейном 6, прикріпленим до борта конвеєра. Стояк й гідродомкрат з'єднані між собою рукавами 7 для живлення стояка робочою рідиною від розподільника 8, установленого на головці гідродомкрата. Посадочний стояк 1 складається з циліндра першого ступеня 9, привареного до основи 4, висувної частини першого ступеня 10 з манжетами й обмежувальною втулкою 11 з ущільнювальними елементами. Усередині висувної частини першого ступеня встановлений також шток другого ступеня 12 і обмежувальна втулка 13 з ущільнювальними елементами. На верхній частині штока другого ступеня 12 рухомо закріплена опора 14, яка може самовстановлюватися по нерівностях покрівлі. 4 На циліндрі стояка закріплений клапанний блок 15 з гідрозамком, який замикає поршневу порожнину першого ступеня розсувності, і запобіжним клапаном. Клапанний блок з'єднаний трубками 16, 17 відповідно з поршневою й штоковою порожнинами циліндра першого ступеня 9. У дно поршня висувної частини першого ступеня убудований зворотний клапан 18 зі штовхачем 19 і підпружиненою кулькою 20, установлений з можливістю спрацьовування від взаємодії із днищем циліндра першого ступеня при його повному складанні. Досягнення технічного результату здійснюється таким чином. При роботі секції посадочного гідравлічного кріплення рідина від клапанного блока 15 подається по трубках 16, 17 у поршневу й штокову порожнини посадочного стояка подвійної гідравлічної розсувності 1. Для розпору посадочного стояка рідина подається під дно поршня першого ступеня й через зворотний клапан 18, розташований у дні поршня висувної частини першого ступеня, під шток другого ступеня, за рахунок чого відбувається розсовування обох ступенів стояка до упору опори 14 у покрівлю пласта. Після цього подача рідини припиняється й рідина в порожнині під штоком другого ступеня закривається зворотним клапаном, а в порожнині під поршнем першого ступеня - гідрозамком. При цьому максимально можливе розсовування першого й другого ступенів стояка визначене наявністю обмежувальних втулок 11 і 13. При опусканні покрівлі стояк утримує її з постійним зусиллям, величина якого визначається тиском настроювання запобіжного клапана й робочою площею поршня висувної частини першого ступеня. Для складанняпосадочного стояка рідина від клапанного блока 15 надходить по трубці 17 у штокові порожнини першого й другого ступенів розсувності, у результаті чого шток 12 разом з поршнем висувної частини першого ступеня 10 опускається вниз, витісняючи рідину з поршневої порожнини першого ступеня через трубку 16 на злив. При повному складанні першого ступеня штовхач 19 зворотного клапана 18 входить у контакт із дном циліндра 9, піднімає підпружинену кульку 20 і відкриває канал виходу рідини з-під штока другого ступеня. Після цього під тиском рідини в штоковій порожнині другого ступеня він складається й у кінцевому положенні штока посадочний стояк має мінімальний розмір. Застосування посадочного стояка подвійної гідравлічної розсувності дозволяє забезпечити настроювання кріплення на необхідну потужність пласта за рахунок гідроприводу без застосування ручних операцій, а також розширити сферу застосування посадочного кріплення за потужністю пласта за рахунок підвищення максимально досяжної висоти стояка при збереженні його мінімального розміру. 5 Комп’ютерна в ерстка Д. Шев ерун 39157 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
