Спосіб добування палі з ґрунту

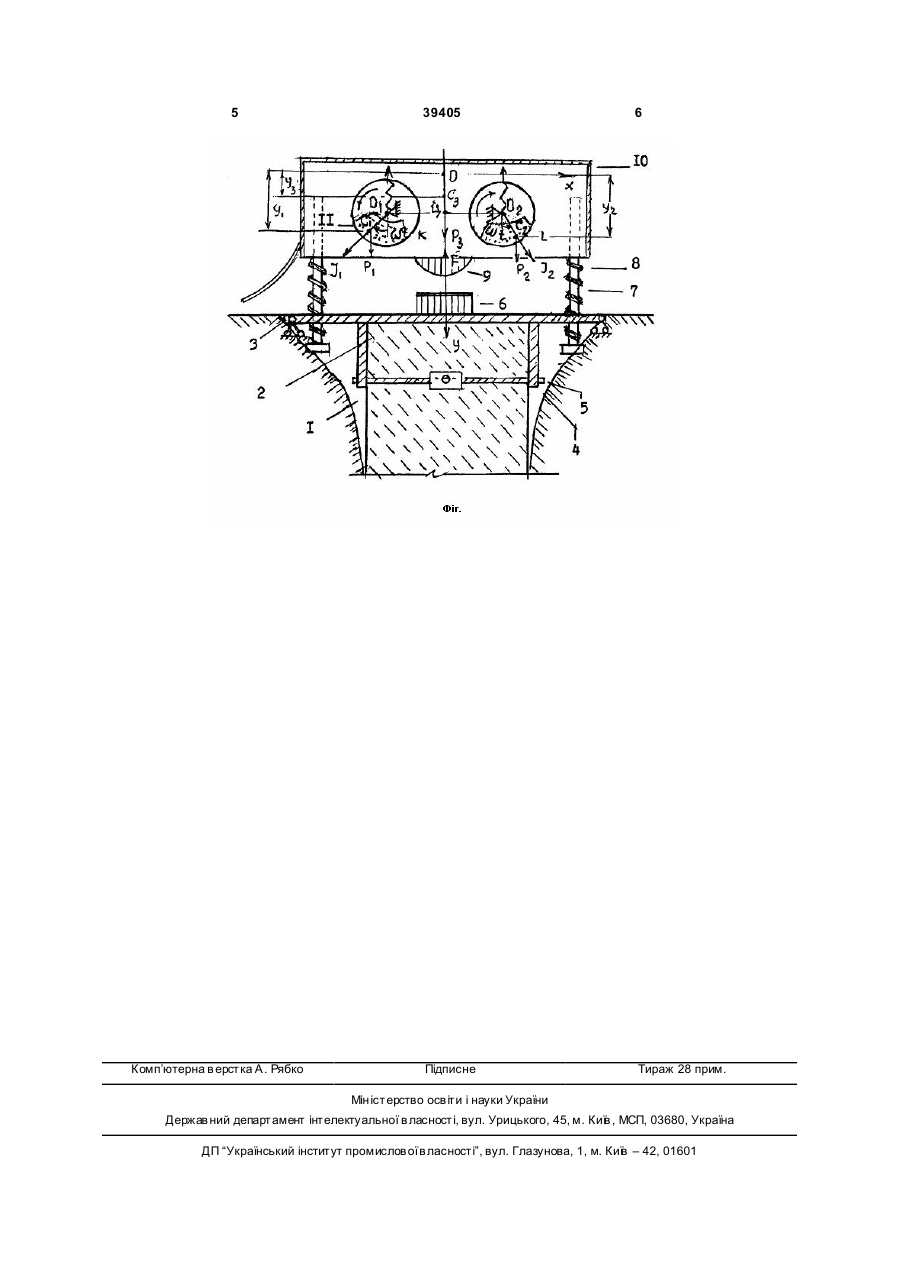

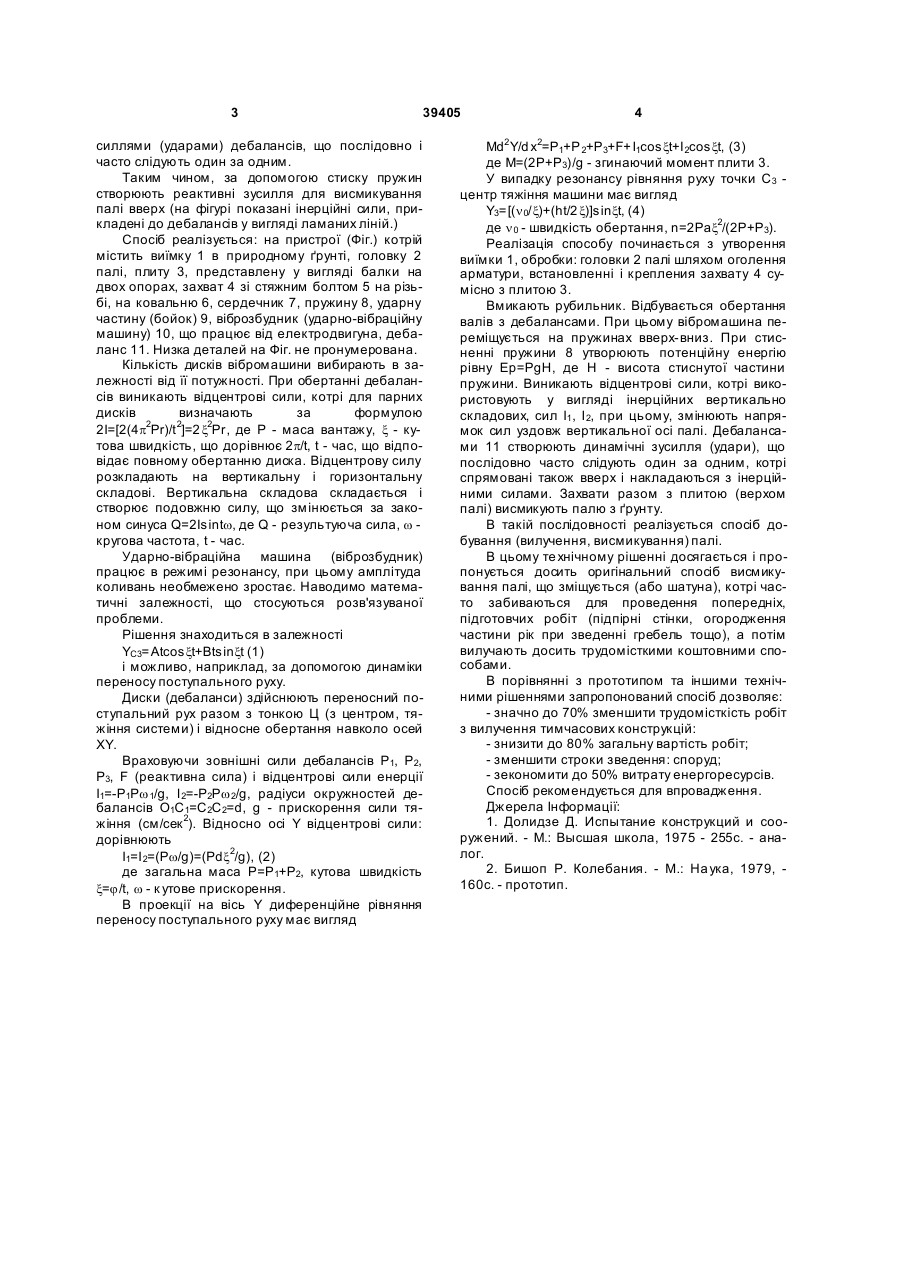

Спосіб добування палі з ґрунту, що включає процеси з виїмки ґрунту, обробки головки палі, встановлення і кріплення віброзбудника, який відрізняється тим, що при обертанні валів вертикальні складові інерційних сил I1, І 2 вібромашини, спрямованих симетрично уздовж осі палі, підсумовують з динамічними зусиллями (ударами) дебалансів, що послідовно і часто слідують один за одним. (19) (21) u200811485 (22) 24.09.2008 (24) 25.02.2009 (46) 25.02.2009, Бюл.№ 4, 2009 р. (72) ТИМОФЄЄВ МИКОЛА ІВАНОВИЧ, U A, ВОРОНКО АНДРІЙ АН АТОЛІЙОВИЧ, UA, СОРОКОПУД ІВАН ОЛЕКСАНДРОВИЧ, UA (73) ТИМОФЄЄВ МИКОЛА ІВАНОВИЧ, U A, ВОРОНКО АНДРІЙ АН АТОЛІЙОВИЧ, UA, СОРОКОПУД ІВАН ОЛЕКСАНДРОВИЧ, UA 3 39405 силлями (ударами) дебалансів, що послідовно і часто слідують один за одним. Таким чином, за допомогою стиску пружин створюють реактивні зусилля для висмикування палі вверх (на фігурі показані інерційні сили, прикладені до дебалансів у вигляді ламаних ліній.) Спосіб реалізується: на пристрої (Фіг.) котрій містить виїмку 1 в природному ґрунті, головку 2 палі, плиту 3, представлену у вигляді балки на двох опорах, захват 4 зі стяжним болтом 5 на різьбі, на ковальню 6, сердечник 7, пружину 8, ударну частину (бойок) 9, віброзбудник (ударно-вібраційну машину) 10, що працює від електродвигуна, дебаланс 11. Низка деталей на Фіг. не пронумерована. Кількість дисків вібромашини вибирають в залежності від її потужності. При обертанні дебалансів виникають відцентрові сили, котрі для парних дисків визначають за формулою 2І=[2(4p2Рr)/t 2]=2 x2Рr, де Р - маса вантажу, x - кутова швидкість, що дорівнює 2p/t, t - час, що відповідає повному обертанню диска. Відцентрову силу розкладають на вертикальну і горизонтальну складові. Вертикальна складова складається і створює подовжню силу, що змінюється за законом синуса Q=2Isintw, де Q - результуюча сила, w кругова частота, t - час. Ударно-вібраційна машина (віброзбудник) працює в режимі резонансу, при цьому амплітуда коливань необмежено зростає. Наводимо математичні залежності, що стосуються розв'язуваної проблеми. Рішення знаходиться в залежності YC3=Atcosxt+Btsinxt (1) і можливо, наприклад, за допомогою динаміки переносу поступального руху. Диски (дебаланси) здійснюють переносний поступальний рух разом з тонкою Ц (з центром, тяжіння системи) і відносне обертання навколо осей XY. Враховуючи зовнішні сили дебалансів Р1, Р2, Р3, F (реактивна сила) і відцентрові сили енерції І1=-P1Pw 1/g, І 2=-Р2Рw 2/g, радіуси окружностей дебалансів О1С1= С2С2=d, g - прискорення сили тяжіння (см/сек 2). Відносно осі Y відцентрові сили: дорівнюють I1= І 2=(Рw/g)=(Pdx2/g), (2) де загальна маса P=P1+P2, кутова швидкість x=j/t, w - к утове прискорення. В проекції на вісь Y диференційне рівняння переносу поступального руху має вигляд 4 Md2 Y/d x2=Р1+Р 2+Р3+F+I1cosxt+I 2cosxt, (3) де М=(2Р+Р3)/g - згинаючий момент плити 3. У випадку резонансу рівняння руху точки С 3 центр тяжіння машини має вигляд Y3=[(n 0/x)+(ht/2 x)]sinxt, (4) де n 0 - швидкість обертання, n=2Раx2/(2Р+P3). Реалізація способу починається з утворення виїмки 1, обробки: головки 2 палі шляхом оголення арматури, встановленні і крепления захвату 4 сумісно з плитою 3. Вмикають рубильник. Відбувається обертання валів з дебалансами. При цьому вібромашина переміщується на пружинах вверх-вниз. При стисненні пружини 8 утворюють потенційну енергію рівну Ер=PgH, де Н - висота стиснутої частини пружини. Виникають відцентрові сили, котрі використовують у вигляді інерційних вертикально складових, сил І1 , I 2, при цьому, змінюють напрямок сил уздовж вертикальної осі палі. Дебалансами 11 створюють динамічні зусилля (удари), що послідовно часто слідують один за одним, котрі спрямовані також вверх і накладаються з інерційними силами. Захвати разом з плитою (верхом палі) висмикують палю з ґрунту. В такій послідовності реалізується спосіб добування (вилучення, висмикування) палі. В цьому те хнічному рішенні досягається і пропонується досить оригінальний спосіб висмикування палі, що зміщується (або шатуна), котрі часто забиваються для проведення попередніх, підготовчих робіт (підпірні стінки, огородження частини рік при зведенні гребель тощо), а потім вилучають досить трудомісткими коштовними способами. В порівнянні з прототипом та іншими технічними рішеннями запропонований спосіб дозволяє: - значно до 70% зменшити трудомісткість робіт з вилучення тимчасових конструкцій: - знизити до 80% загальну вартість робіт; - зменшити строки зведення: споруд; - зекономити до 50% витрату енергоресурсів. Спосіб рекомендується для впровадження. Джерела Інформації: 1. Долидзе Д. Испытание конструкций и сооружений. - М.: Высшая школа, 1975 - 255с. - аналог. 2. Бишоп Р. Колебания. - М.: На ука, 1979, 160с. - прототип. 5 Комп’ютерна в ерстка А. Рябко 39405 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
