Спосіб виготовлення гвинтових елементів затискних пристроїв
Номер патенту: 39832
Опубліковано: 10.03.2009
Формула / Реферат
Спосіб виготовлення гвинтових елементів затискних пристроїв, при якому здійснюють щільновиткове навивання стрічкової смуги прямокутного поперечного перерізу на оправку, при цьому оправці надають обертового руху, а стрічковій смузі - прямолінійного і перпендикулярного до осі оправки, таким чином створюють гвинтові елементи затискних пристроїв, який відрізняється тим, що на витках гвинтового елемента по зовнішньому і внутрішньому діаметрах виконують радіальні пази рівномірно по колу, які паралельні до його осі, причому зовнішні і внутрішні радіальні пази зміщені між собою на віддаль, рівну половині ширини між верхніми сусідніми радіальними пазами, потім розтягують гвинтовий елемент по всій довжині на крок і підгинають кінці витків з двох сторін перпендикулярно до його осі, затуплюють гострі кромки, а також шліфують торці гвинтового елемента з двох сторін в необхідний розмір, здійснюють поверхневе гартування по зовнішньому і внутрішньому діаметрах з нагрівом струмами високої частоти, після чого шліфують гвинтовий елемент по зовнішньому і внутрішньому діаметрах і зачищають гострі кромки.
Текст

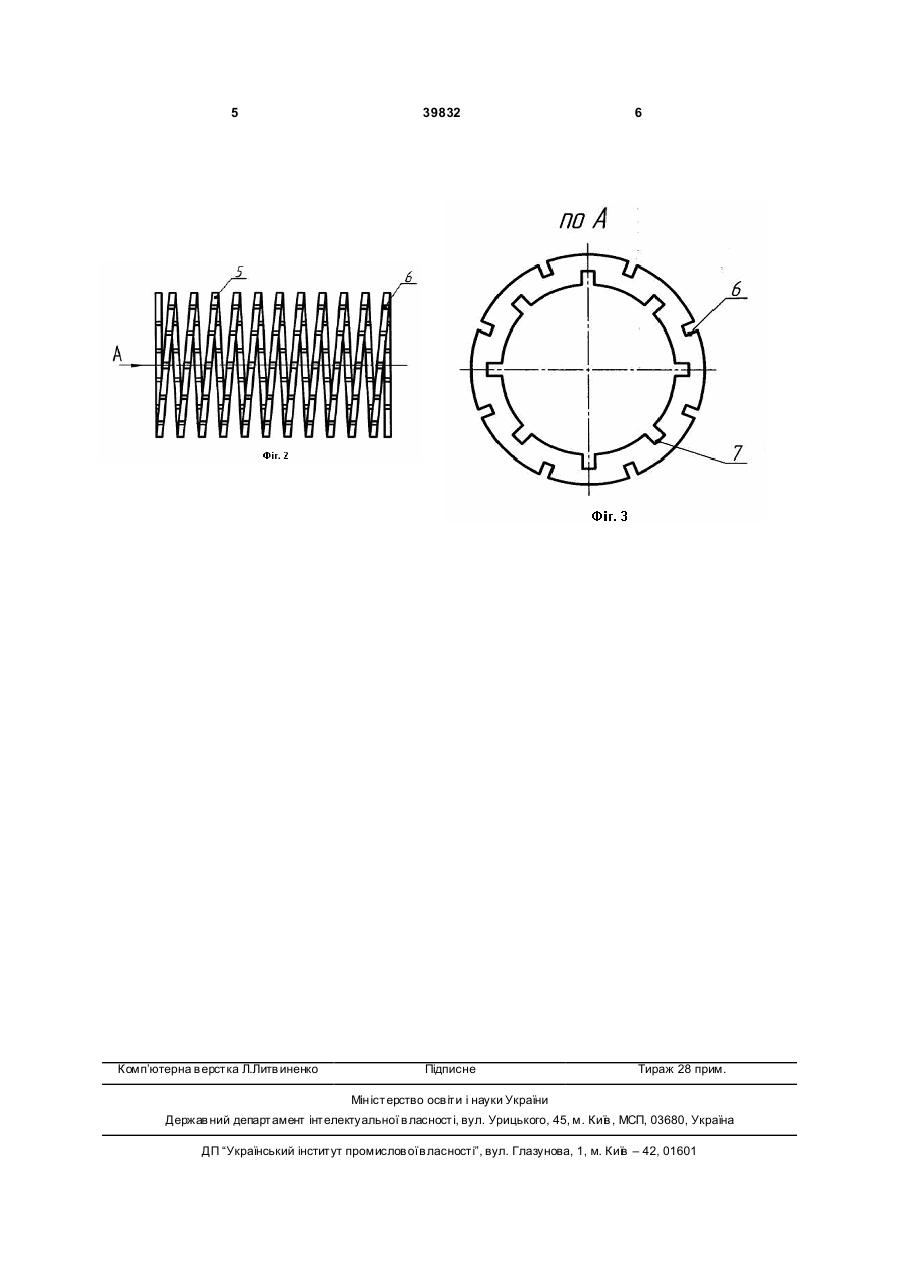

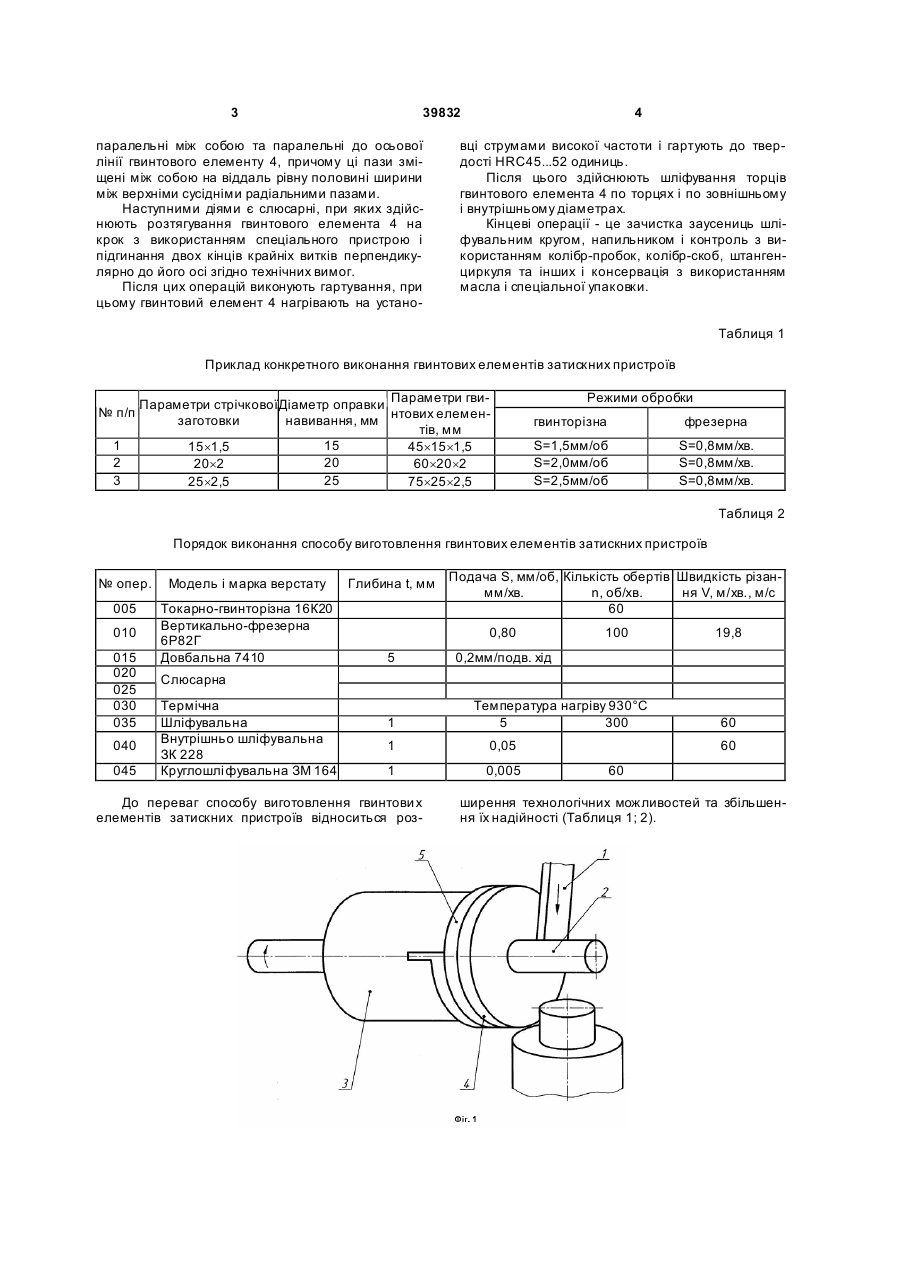

Спосіб виготовлення гвинтових елементів затискних пристроїв, при якому здійснюють щільновиткове навивання стрічкової смуги прямокутного поперечного перерізу на оправку, при цьому оправці надають обертового руху, а стрічковій смузі - прямолінійного і перпендикулярного до осі оправки, таким чином створюють гвинтові елементи затискних пристроїв, який відрізняється тим, 3 39832 паралельні між собою та паралельні до осьової лінії гвинтового елементу 4, причому ці пази зміщені між собою на віддаль рівну половині ширини між верхніми сусідніми радіальними пазами. Наступними діями є слюсарні, при яких здійснюють розтягування гвинтового елемента 4 на крок з використанням спеціального пристрою і підгинання двох кінців крайніх витків перпендикулярно до його осі згідно технічних вимог. Після цих операцій виконують гартування, при цьому гвинтовий елемент 4 нагрівають на устано 4 вці струмами високої частоти і гартують до твердості HRC45...52 одиниць. Після цього здійснюють шліфування торців гвинтового елемента 4 по торцях і по зовнішньому і внутрішньому діаметрах. Кінцеві операції - це зачистка заусениць шліфувальним кругом, напильником і контроль з використанням колібр-пробок, колібр-скоб, штангенциркуля та інших і консервація з використанням масла і спеціальної упаковки. Таблиця 1 Приклад конкретного виконання гвинтових елементів затискних пристроїв № п/п 1 2 3 Параметри стрічкової Діаметр оправки Параметри гвизаготовки навивання, мм нтових елементів, мм 15 15´1,5 45´15´1,5 20 20´2 60´20´2 25 25´2,5 75´25´2,5 Режими обробки гвинторізна фрезерна S=1,5мм/об S=2,0мм/об S=2,5мм/об S=0,8мм/хв. S=0,8мм/хв. S=0,8мм/хв. Таблиця 2 Порядок виконання способу виготовлення гвинтових елементів затискних пристроїв № опер. Модель і марка верстату 005 Токарно-гвинторізна 16К20 Вертикально-фрезерна 6Р82Г Довбальна 7410 010 015 020 025 030 035 040 045 Глибина t, мм Подача S, мм/об, Кількість обертів Швидкість різанмм/хв. n, об/хв. ня V, м/хв., м/с 60 0,80 5 100 19,8 0,2мм/подв. хід Слюсарна Термічна Шліфувальна Внутрішньо шліфувальна ЗК 228 Круглошлі фувальна ЗМ 164 1 Температура нагріву 930°С 5 300 1 0,05 1 0,005 До переваг способу виготовлення гвинтови х елементів затискних пристроїв відноситься роз 60 60 60 ширення технологічних можливостей та збільшення їх надійності (Таблиця 1; 2). 5 Комп’ютерна в ерстка Л.Литв иненко 39832 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of manufacturing screw elements of clamping devices
Автори англійськоюHevko Bohdan Matviiovych, Paliukh Andrii Yaroslavovych
Назва патенту російськоюСпособ изготовления винтовых элементов зажимных устройств
Автори російськоюГевко Богдан Матвеевич, Палюх Андрей Ярославович
МПК / Мітки
МПК: B23B 5/08
Мітки: пристроїв, виготовлення, гвинтових, спосіб, елементів, затискних
Код посилання
<a href="https://ua.patents.su/3-39832-sposib-vigotovlennya-gvintovikh-elementiv-zatisknikh-pristrov.html" target="_blank" rel="follow" title="База патентів України">Спосіб виготовлення гвинтових елементів затискних пристроїв</a>
Пристрій для формоутворення профільних гвинтових елементів на крок
Номер патенту: 62616
Опубліковано: 15.12.2003
Автори: Лящук Олег Леонтійович, Драган Андрій Петрович, Гевко Іван Богданович
МПК: B21D 11/06
Мітки: профільних, гвинтових, елементів, пристрій, крок, формоутворення
Формула / Реферат:
Пристрій для формоутворення профільних гвинтових елементів на крок, який виконаний у вигляді оправки із торцевим виступом, приводів обертання оправки і супорта, механізмів затиску кінця заготовки, задньої пінолі супорта, направляючого і формуючого роликів гвинтового елемента з приводом його переміщення, який встановлено в П-подібну скобу з можливістю переміщення паралельно осі оправки, який відрізняється тим, що механізм затиску кінця...
