Спосіб отримання термоелектричного матеріалу на основі телуриду свинцю

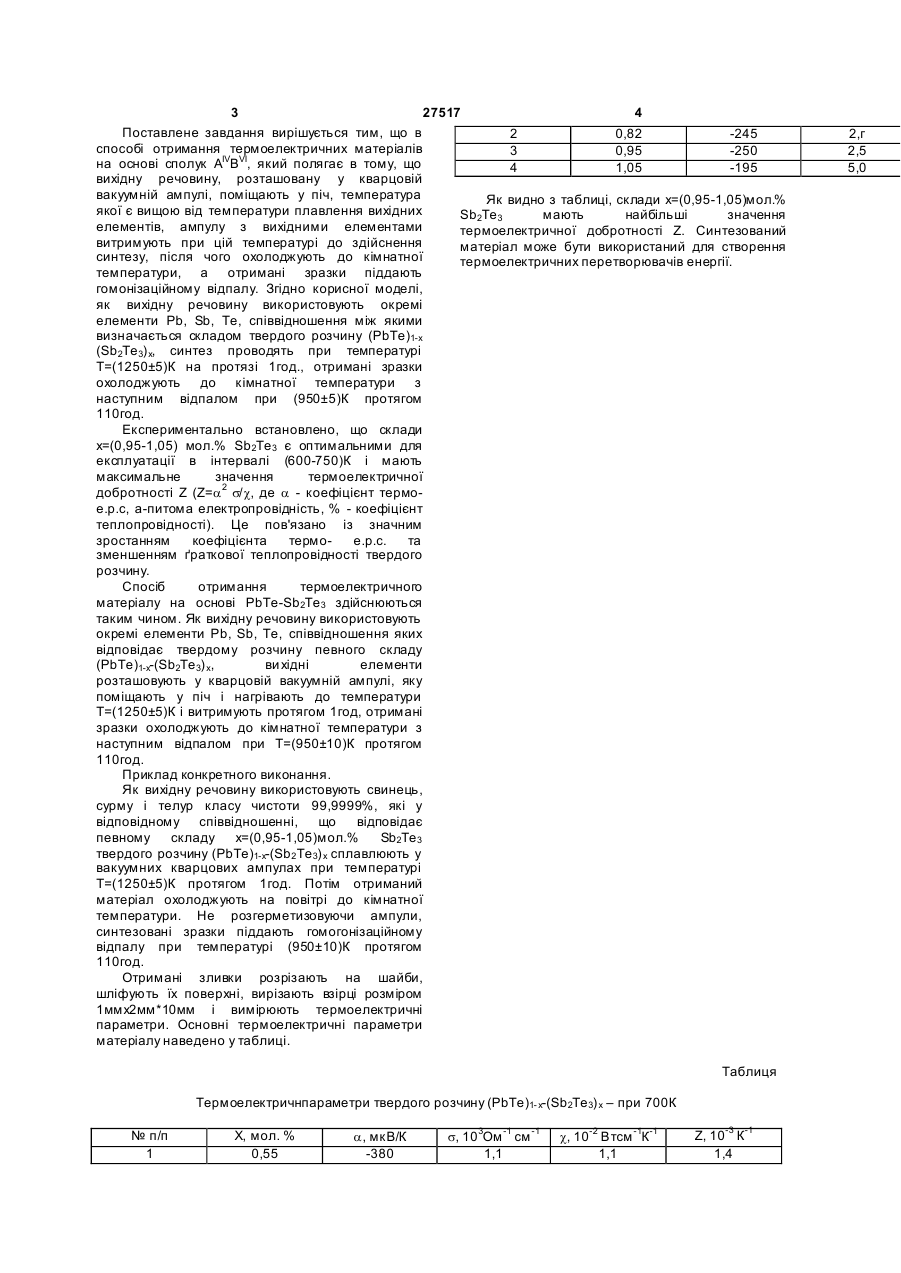

1. Спосіб отримання термоелектричного матеріалу на основі телуриду свинцю, який включає розташування вихідної речовини у кварцовій вакуумній ампулі, поміщення у піч, температура якої є вищою від температури плавлення вихідних елементів, ампулу з вихідними елементами витримують при цій температурі, після чого охолоджують до кімнатної температури, отриману синтезовану речовину піддають гомогенізаційному відпалу, який 3 27517 4 Поставлене завдання вирішується тим, що в 2 0,82 -245 способі отримання термоелектричних матеріалів 3 0,95 -250 на основі сполук AIVBVI, який полягає в тому, що 4 1,05 -195 вихідну речовину, розташовану у кварцовій вакуумній ампулі, поміщають у піч, температура Як видно з таблиці, склади х=(0,95-1,05)мол.% якої є вищою від температури плавлення вихідних Sb2Te3 мають найбільші значення елементів, ампулу з вихідними елементами термоелектричної добротності Z. Синтезований витримують при цій температурі до здійснення матеріал може бути використаний для створення синтезу, після чого охолоджують до кімнатної термоелектричних перетворювачів енергії. температури, а отримані зразки піддають гомонізаційному відпалу. Згідно корисної моделі, як вихідну речовину використовують окремі елементи Pb, Sb, Те, співвідношення між якими визначається складом твердого розчину (РbТе)1-x (Sb2Te3) x, синтез проводять при температурі Т=(1250±5)К на протязі 1год., отримані зразки охолоджують до кімнатної температури з наступним відпалом при (950±5)К протягом 110год. Експериментально встановлено, що склади х=(0,95-1,05) мол.% Sb2Te3 є оптимальними для експлуатації в інтервалі (600-750)К і мають максимальне значення термоелектричної добротності Z (Z=a 2 s/c, де a - коефіцієнт термое.р.с, a-питома електропровідність, % - коефіцієнт теплопровідності). Це пов'язано із значним зростанням коефіцієнта термое.р.с. та зменшенням ґраткової теплопровідності твердого розчину. Спосіб отримання термоелектричного матеріалу на основі PbTe-Sb2Te3 здійснюються таким чином. Як вихідну речовину використовують окремі елементи Pb, Sb, Те, співвідношення яких відповідає твердому розчину певного складу (РbТе)1-x-(Sb2Те3) х, ви хідні елементи розташовують у кварцовій вакуумній ампулі, яку поміщають у піч і нагрівають до температури Т=(1250±5)К і витримують протягом 1год, отримані зразки охолоджують до кімнатної температури з наступним відпалом при Т=(950±10)К протягом 110год. Приклад конкретного виконання. Як вихідну речовину використовують свинець, сурму і телур класу чистоти 99,9999%, які у відповідному співвідношенні, що відповідає певному складу х=(0,95-1,05)мол.% Sb2Te3 твердого розчину (PbTe)1-x-(Sb2 Te3) x сплавлюють у вакуумних кварцових ампулах при температурі Т=(1250±5)К протягом 1год. Потім отриманий матеріал охолоджують на повітрі до кімнатної температури. Не розгерметизовуючи ампули, синтезовані зразки піддають гомогонізаційному відпалу при температурі (950±10)К протягом 110год. Отримані зливки розрізають на шайби, шліфують їх поверхні, вирізають взірці розміром 1ммх2мм*10мм і вимірюють термоелектричні параметри. Основні термоелектричні параметри матеріалу наведено у таблиці. Таблиця Термоелектричнпараметри твердого розчину (PbTe)1- x-(Sb2Te3) x – при 700К № п/п 1 X, мол. % 0,55 a, мкВ/К -380 s, 103Ом -1 см -1 1,1 c, 10-2 Втсм -1К-1 1,1 Z, 10-3 К-1 1,4 2,г 2,5 5,0
