Зуб обчісувальний

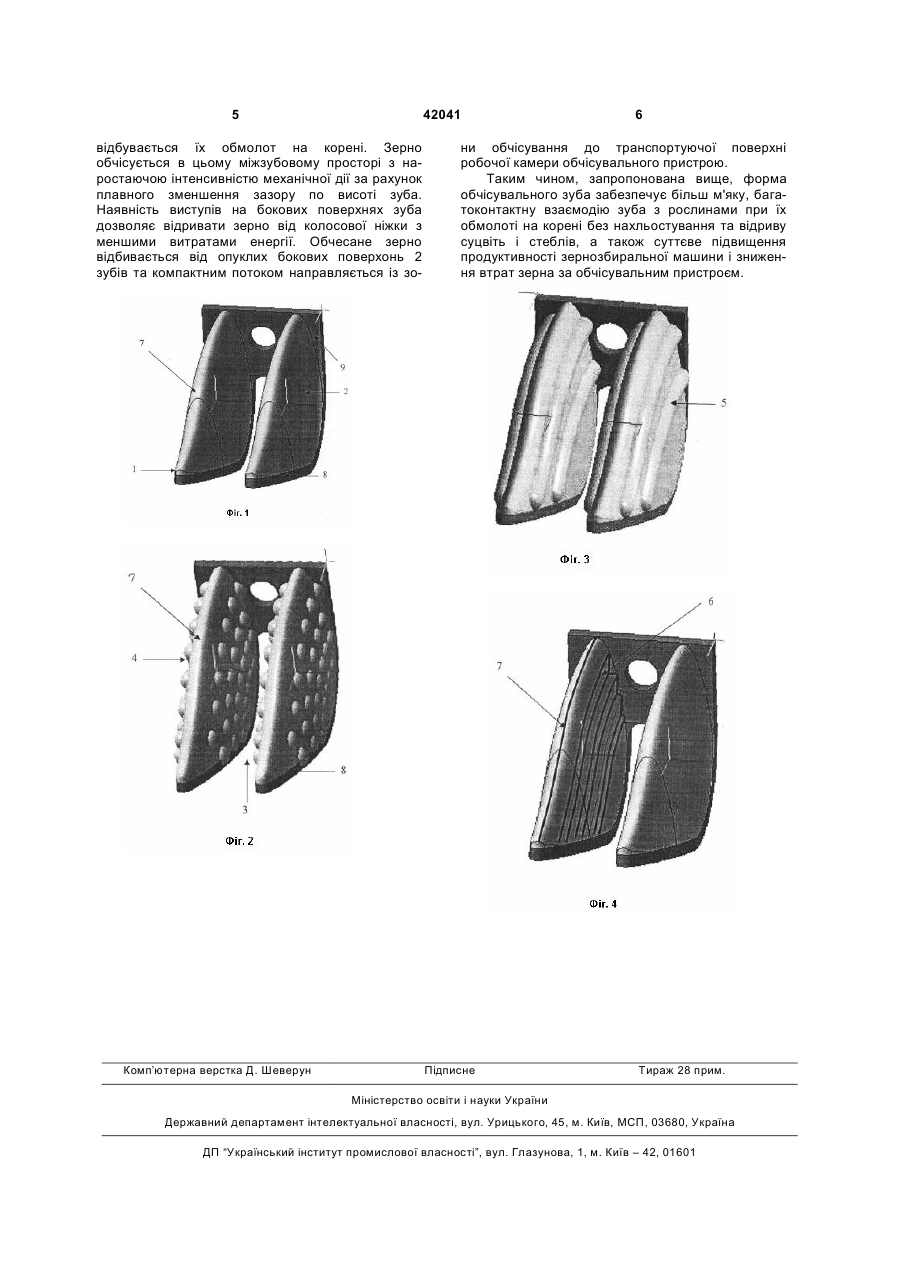

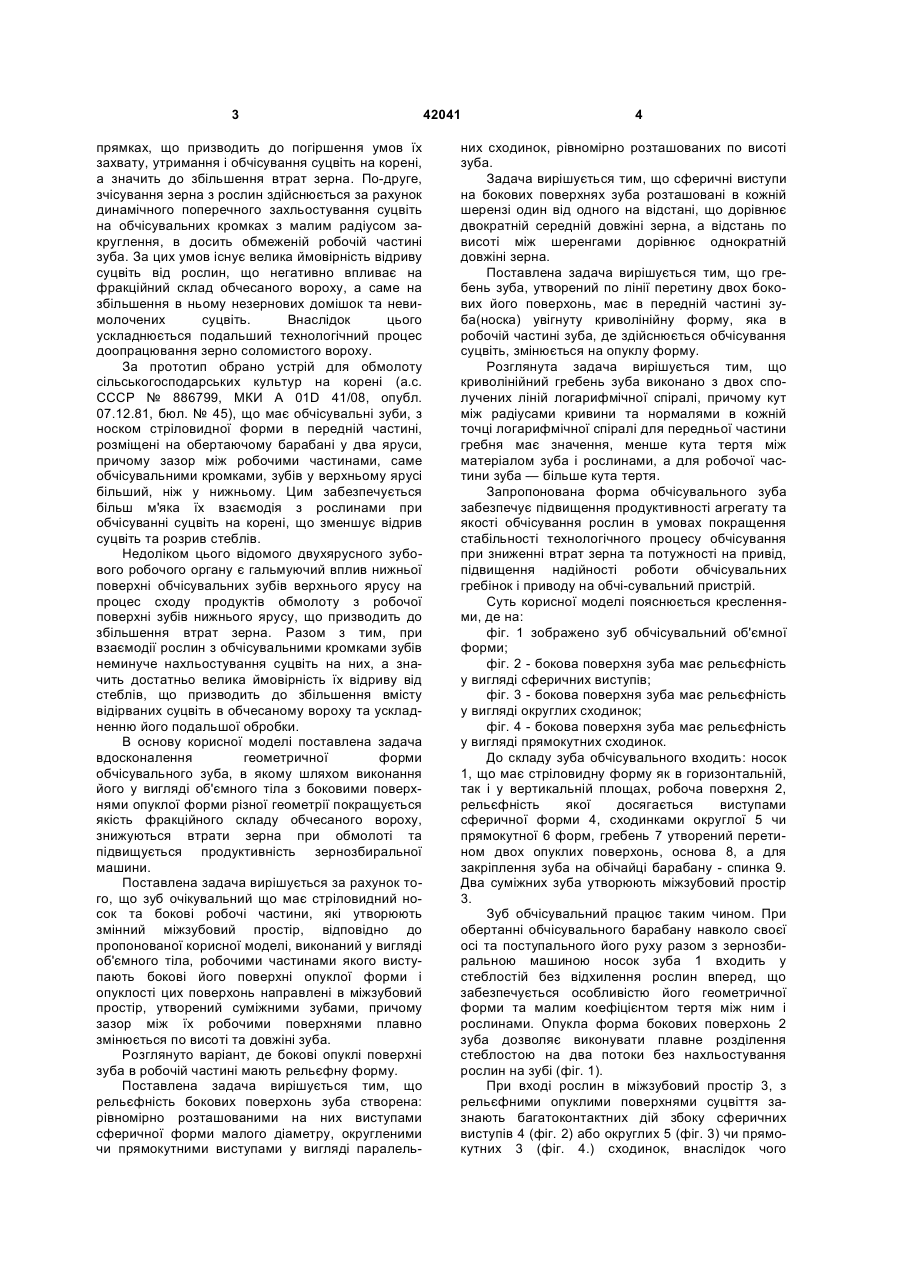

1. Зуб обчісувальний, що містить стрілоподібний носок та бокові робочі частини, які утворюють змінний міжзубовий простір, який відрізняється тим, що обчісувальний зуб виконано у вигляді об'ємного тіла, робочими частинами якого виступають бокові його поверхні опуклої форми, і опуклості цих поверхонь направлені в міжзубовий простір, утворений суміжними зубами, причому зазор між їх робочими поверхнями плавно змінюється по висоті та довжині зубів. 2. Зуб обчісувальний за п. 1, який відрізняється тим, що бокові опуклі поверхні зуба виконані рельєфними в робочій його частині. 3. Зуб обчісувальний за п. 2, який відрізняється тим, що рельєфність бокових поверхонь зуба утворена рівномірно розташованими по них виступами сферичної форми малого діаметра. 4. Зуб обчісувальний за п. 2, який відрізняється тим, що рельєфність бокових поверхонь зуба утворена округленими виступами у вигляді пара 3 прямках, що призводить до погіршення умов їх захвату, утримання і обчісування суцвіть на корені, а значить до збільшення втрат зерна. По-друге, зчісування зерна з рослин здійснюється за рахунок динамічного поперечного захльостування суцвіть на обчісувальних кромках з малим радіусом закруглення, в досить обмеженій робочій частині зуба. За цих умов існує велика ймовірність відриву суцвіть від рослин, що негативно впливає на фракційний склад обчесаного вороху, а саме на збільшення в ньому незернових домішок та невимолочених суцвіть. Внаслідок цього ускладнюється подальший технологічний процес доопрацювання зерно соломистого вороху. За прототип обрано устрій для обмолоту сільськогосподарських культур на корені (а.с. СССР № 886799, МКИ A 01D 41/08, опубл. 07.12.81, бюл. № 45), що має обчісувальні зуби, з носком стріловидної форми в передній частині, розміщені на обертаючому барабані у два яруси, причому зазор між робочими частинами, саме обчісувальними кромками, зубів у верхньому ярусі більший, ніж у нижньому. Цим забезпечується більш м'яка їх взаємодія з рослинами при обчісуванні суцвіть на корені, що зменшує відрив суцвіть та розрив стеблів. Недоліком цього відомого двухярусного зубового робочого органу є гальмуючий вплив нижньої поверхні обчісувальних зубів верхнього ярусу на процес сходу продуктів обмолоту з робочої поверхні зубів нижнього ярусу, що призводить до збільшення втрат зерна. Разом з тим, при взаємодії рослин з обчісувальними кромками зубів неминуче нахльостування суцвіть на них, а значить достатньо велика ймовірність їх відриву від стеблів, що призводить до збільшення вмісту відірваних суцвіть в обчесаному вороху та ускладненню його подальшої обробки. В основу корисної моделі поставлена задача вдосконалення геометричної форми обчісувального зуба, в якому шляхом виконання його у вигляді об'ємного тіла з боковими поверхнями опуклої форми різної геометрії покращується якість фракційного складу обчесаного вороху, знижуються втрати зерна при обмолоті та підвищується продуктивність зернозбиральної машини. Поставлена задача вирішується за рахунок того, що зуб очікувальний що має стріловидний носок та бокові робочі частини, які утворюють змінний міжзубовий простір, відповідно до пропонованої корисної моделі, виконаний у вигляді об'ємного тіла, робочими частинами якого виступають бокові його поверхні опуклої форми і опуклості цих поверхонь направлені в міжзубовий простір, утворений суміжними зубами, причому зазор між їх робочими поверхнями плавно змінюється по висоті та довжіні зуба. Розглянуто варіант, де бокові опуклі поверхні зуба в робочій частині мають рельєфну форму. Поставлена задача вирішується тим, що рельєфність бокових поверхонь зуба створена: рівномірно розташованими на них виступами сферичної форми малого діаметру, округленими чи прямокутними виступами у вигляді паралель 42041 4 них сходинок, рівномірно розташованих по висоті зуба. Задача вирішується тим, що сферичні виступи на бокових поверхнях зуба розташовані в кожній шерензі один від одного на відстані, що дорівнює двократній середній довжіні зерна, а відстань по висоті між шеренгами дорівнює однократній довжіні зерна. Поставлена задача вирішується тим, що гребень зуба, утворений по лінії перетину двох бокових його поверхонь, має в передній частині зуба(носка) увігнуту криволінійну форму, яка в робочій частині зуба, де здійснюється обчісування суцвіть, змінюється на опуклу форму. Розглянута задача вирішується тим, що криволінійний гребень зуба виконано з двох сполучених ліній логарифмічної спіралі, причому кут між радіусами кривини та нормалями в кожній точці логарифмічної спіралі для передньої частини гребня має значення, менше кута тертя між матеріалом зуба і рослинами, а для робочої частини зуба — більше кута тертя. Запропонована форма обчісувального зуба забезпечує підвищення продуктивності агрегату та якості обчісування рослин в умовах покращення стабільності технологічного процесу обчісування при зниженні втрат зерна та потужності на привід, підвищення надійності роботи обчісувальних гребінок і приводу на обчі-сувальний пристрій. Суть корисної моделі пояснюється кресленнями, де на: фіг. 1 зображено зуб обчісувальний об'ємної форми; фіг. 2 - бокова поверхня зуба має рельєфність у вигляді сферичних виступів; фіг. 3 - бокова поверхня зуба має рельєфність у вигляді округлих сходинок; фіг. 4 - бокова поверхня зуба має рельєфність у вигляді прямокутних сходинок. До складу зуба обчісувального входить: носок 1, що має стріловидну форму як в горизонтальній, так і у вертикальній площах, робоча поверхня 2, рельєфність якої досягається виступами сферичної форми 4, сходинками округлої 5 чи прямокутної 6 форм, гребень 7 утворений перетином двох опуклих поверхонь, основа 8, а для закріплення зуба на обічайці барабану - спинка 9. Два суміжних зуба утворюють міжзубовий простір 3. Зуб обчісувальний працює таким чином. При обертанні обчісувального барабану навколо своєї осі та поступального його руху разом з зернозбиральною машиною носок зуба 1 входить у стеблостій без відхилення рослин вперед, що забезпечується особливістю його геометричної форми та малим коефіцієнтом тертя між ним і рослинами. Опукла форма бокових поверхонь 2 зуба дозволяє виконувати плавне розділення стеблостою на два потоки без нахльостування рослин на зубі (фіг. 1). При вході рослин в міжзубовий простір 3, з рельєфними опуклими поверхнями суцвіття зазнають багатоконтактних дій збоку сферичних виступів 4 (фіг. 2) або округлих 5 (фіг. 3) чи прямокутних 3 (фіг. 4.) сходинок, внаслідок чого 5 42041 відбувається їх обмолот на корені. Зерно обчісується в цьому міжзубовому просторі з наростаючою інтенсивністю механічної дії за рахунок плавного зменшення зазору по висоті зуба. Наявність виступів на бокових поверхнях зуба дозволяє відривати зерно від колосової ніжки з меншими витратами енергії. Обчесане зерно відбивається від опуклих бокових поверхонь 2 зубів та компактним потоком направляється із зо Комп’ютерна верстка Д. Шеверун 6 ни обчісування до транспортуючої поверхні робочої камери обчісувального пристрою. Таким чином, запропонована вище, форма обчісувального зуба забезпечує більш м'яку, багатоконтактну взаємодію зуба з рослинами при їх обмолоті на корені без нахльостування та відриву суцвіть і стеблів, а також суттєве підвищення продуктивності зернозбиральної машини і зниження втрат зерна за обчісувальним пристроєм. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
