Пристрій для вимірювання оптичної потужності з частотним виходом на основі фоточутливих транзисторів

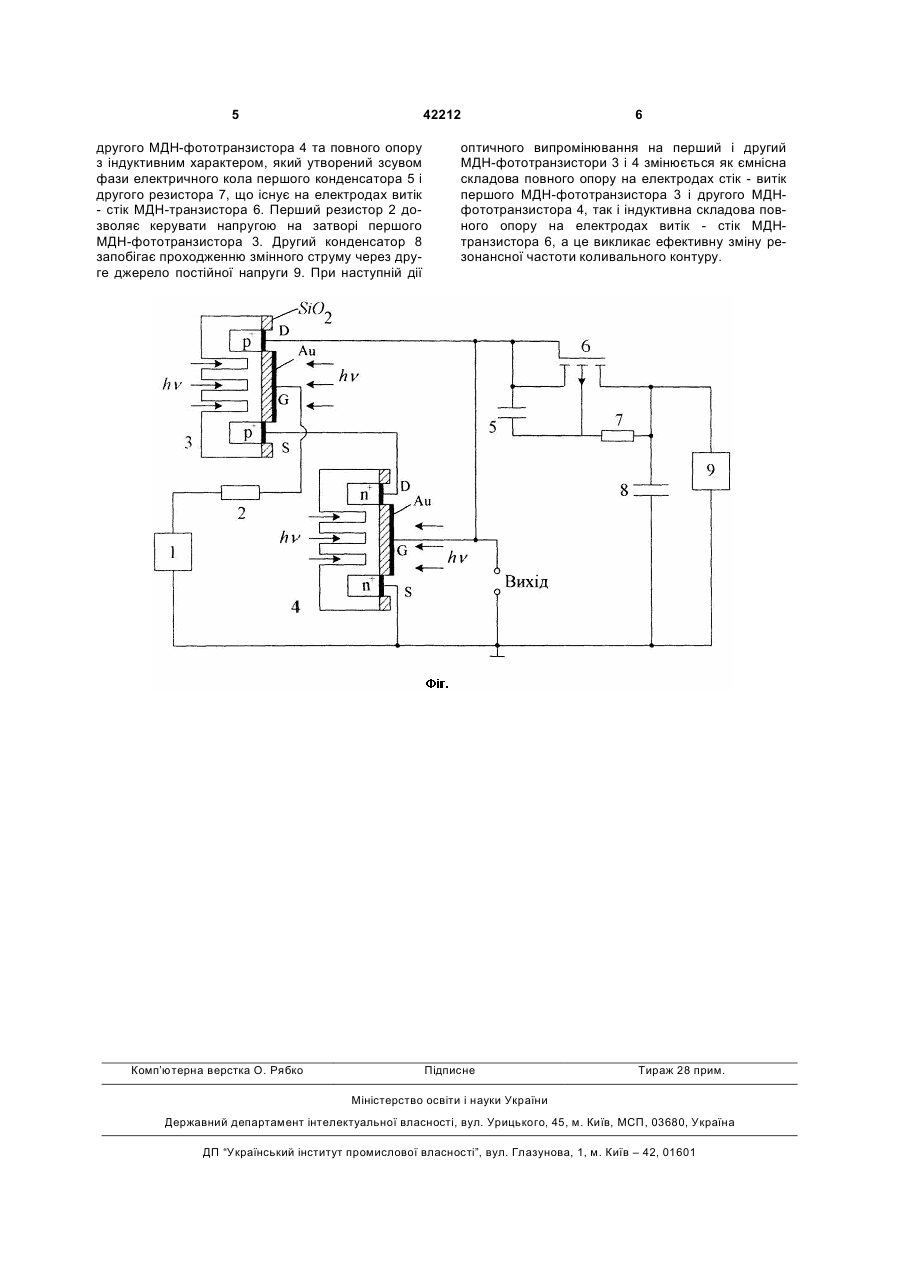

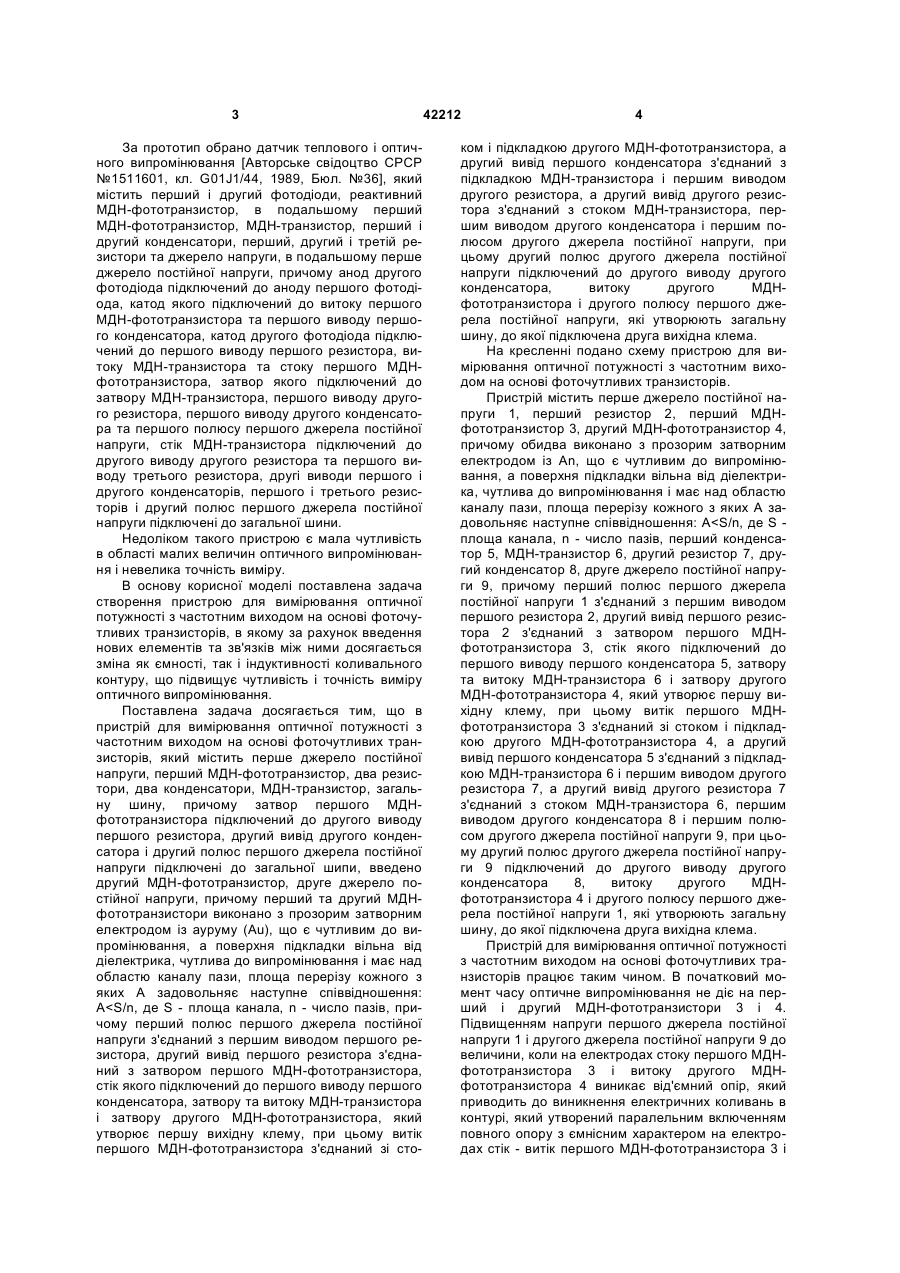

Пристрій для вимірювання оптичної потужності з частотним виходом на основі фоточутливих транзисторів, який містить перше джерело постійної напруги, перший МДН-фототранзистор, два резистори, два конденсатори, МДН-транзистор, загальну шину, причому затвор першого МДНфототранзистора підключений до другого виводу першого резистора, другий вивід другого конденсатора і другий полюс першого джерела постійної напруги підключені до загальної шини, який відрізняється тим, що введено другий МДНфототранзистор, друге джерело постійної напруги, причому перший та другий МДН-фототранзистори виконано з прозорим затворним електродом із ауруму, що є чутливим до випромінювання, а поверхня підкладки вільна від діелектрика, чутлива до випромінювання і має над областю каналу па U 2 (19) 1 3 За прототип обрано датчик теплового і оптичного випромінювання [Авторське свідоцтво СРСР №1511601, кл. G01J1/44, 1989, Бюл. №36], який містить перший і другий фотодіоди, реактивний МДН-фототранзистор, в подальшому перший МДН-фототранзистор, МДН-транзистор, перший і другий конденсатори, перший, другий і третій резистори та джерело напруги, в подальшому перше джерело постійної напруги, причому анод другого фотодіода підключений до аноду першого фотодіода, катод якого підключений до витоку першого МДН-фототранзистора та першого виводу першого конденсатора, катод другого фотодіода підключений до першого виводу першого резистора, витоку МДН-транзистора та стоку першого МДНфототранзистора, затвор якого підключений до затвору МДН-транзистора, першого виводу другого резистора, першого виводу другого конденсатора та першого полюсу першого джерела постійної напруги, стік МДН-транзистора підключений до другого виводу другого резистора та першого виводу третього резистора, другі виводи першого і другого конденсаторів, першого і третього резисторів і другий полюс першого джерела постійної напруги підключені до загальної шини. Недоліком такого пристрою є мала чутливість в області малих величин оптичного випромінювання і невелика точність виміру. В основу корисної моделі поставлена задача створення пристрою для вимірювання оптичної потужності з частотним виходом на основі фоточутливих транзисторів, в якому за рахунок введення нових елементів та зв'язків між ними досягається зміна як ємності, так і індуктивності коливального контуру, що підвищує чутливість і точність виміру оптичного випромінювання. Поставлена задача досягається тим, що в пристрій для вимірювання оптичної потужності з частотним виходом на основі фоточутливих транзисторів, який містить перше джерело постійної напруги, перший МДН-фототранзистор, два резистори, два конденсатори, МДН-транзистор, загальну шину, причому затвор першого МДНфототранзистора підключений до другого виводу першого резистора, другий вивід другого конденсатора і другий полюс першого джерела постійної напруги підключені до загальної шипи, введено другий МДН-фототранзистор, друге джерело постійної напруги, причому перший та другий МДНфототранзистори виконано з прозорим затворним електродом із ауруму (Аu), що є чутливим до випромінювання, а поверхня підкладки вільна від діелектрика, чутлива до випромінювання і має над областю каналу пази, площа перерізу кожного з яких А задовольняє наступне співвідношення: A
