Пристрій для виготовлення шнеків
Номер патенту: 43098
Опубліковано: 15.11.2001
Автори: Радик Дмитро Леонидович, Васильків Василь Васильович, Комар Роман Васильович, Копак Мирослав Петрович
Формула / Реферат
Пристрій для виготовлення шнеків, який виконаний у вигляді, щонайменше, двох формоутворюючих роликів із вхідною та вихідною частинами, який відрізняється тим, що формоутворюючі ролики виконані конічними, причому по всій довжині кожного ролика нарізано гвинтову формуючу канавку із змінним кроком, що поступово збільшується від мінімального вхідного до потрібного максимального, який одночасно є калібруючим (t1<t2<t3<t4<t5), ширина гвинтових формуючих канавок більша за ширину заготовки, а у вхідній частині конічних формоутворюючих роликів захоплюючі буртики виконано клиноподібної форми.
Текст

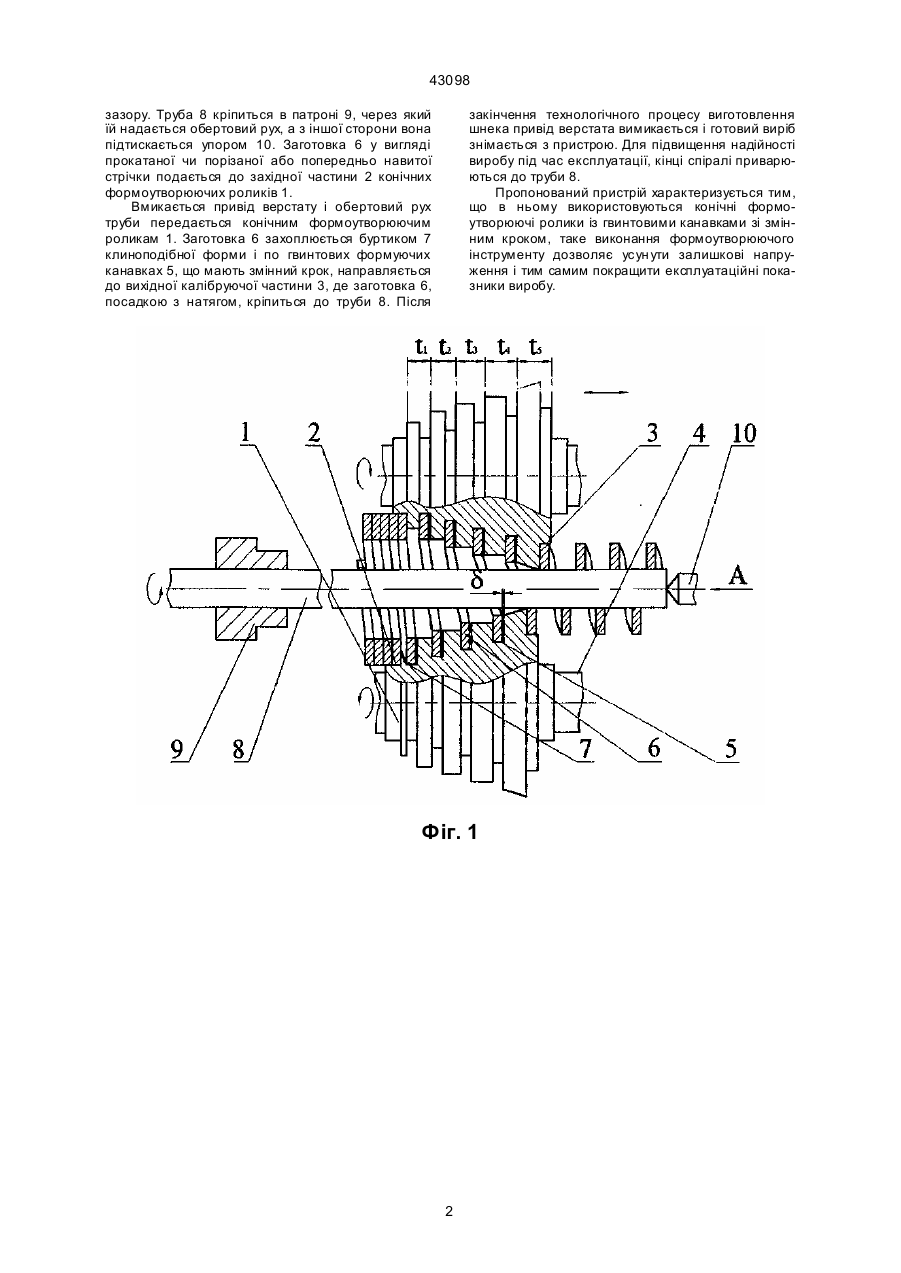

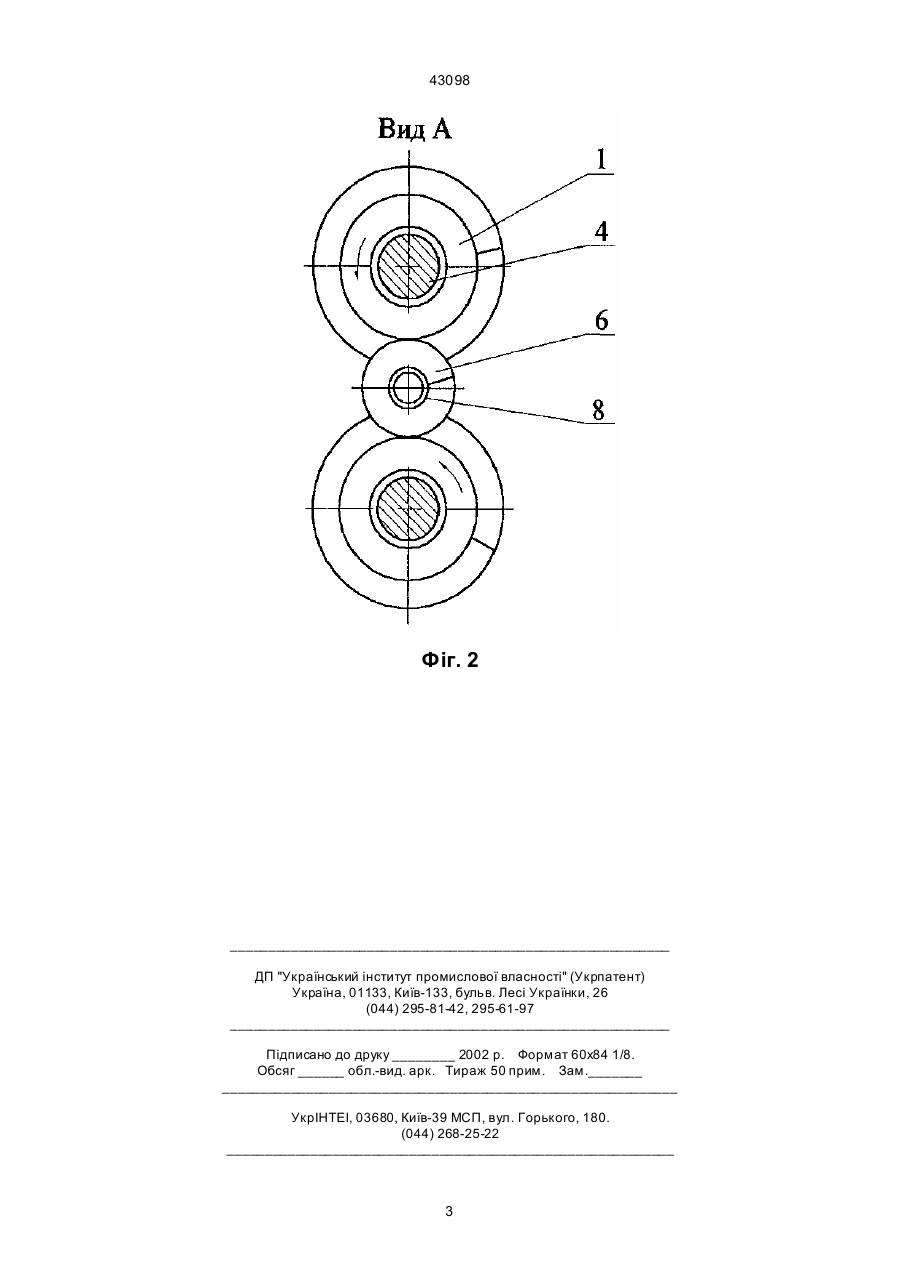

Пристрій для виготовлення шнеків, який виконаний у вигляді, щонайменше, двох формоутво 43098 зазору. Труба 8 кріпиться в патроні 9, через який їй надається обертовий рух, а з іншої сторони вона підтискається упором 10. Заготовка 6 у вигляді прокатаної чи порізаної або попередньо навитої стрічки подається до західної частини 2 конічних формоутворюючих роликів 1. Вмикається привід верстату і обертовий рух труби передається конічним формоутворюючим роликам 1. Заготовка 6 захоплюється буртиком 7 клиноподібної форми і по гвинтових формуючих канавках 5, що мають змінний крок, направляється до вихідної калібруючої частини 3, де заготовка 6, посадкою з натягом, кріпиться до труби 8. Після закінчення технологічного процесу виготовлення шнека привід верстата вимикається і готовий виріб знімається з пристрою. Для підвищення надійності виробу під час експлуатації, кінці спіралі приварюються до труби 8. Пропонований пристрій характеризується тим, що в ньому використовуються конічні формоутворюючі ролики із гвинтовими канавками зі змінним кроком, таке виконання формоутворюючого інструменту дозволяє усун ути залишкові напруження і тим самим покращити експлуатаційні показники виробу. Фіг. 1 2 43098 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
