Пристрій для навивання ободів транспортно-технологічних систем

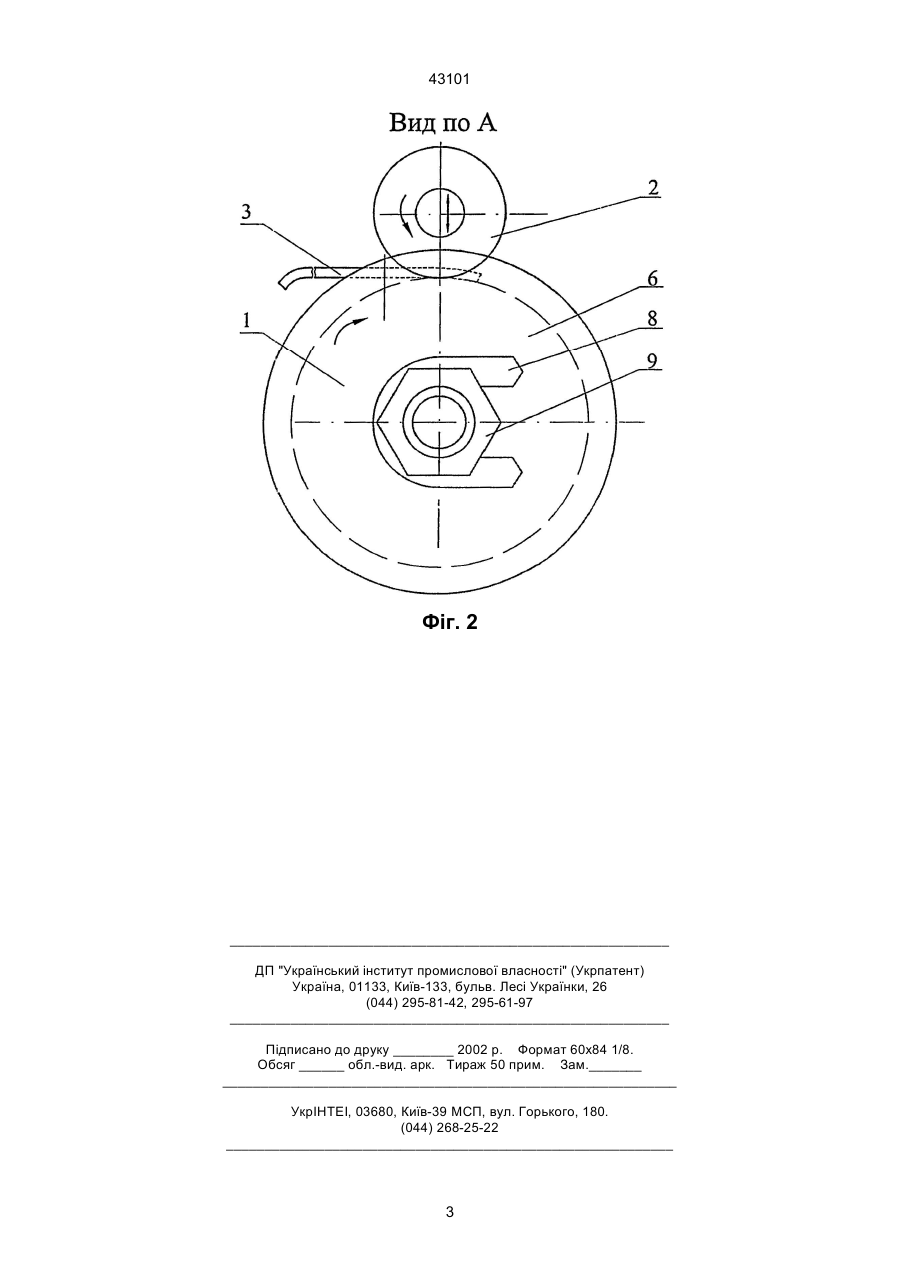

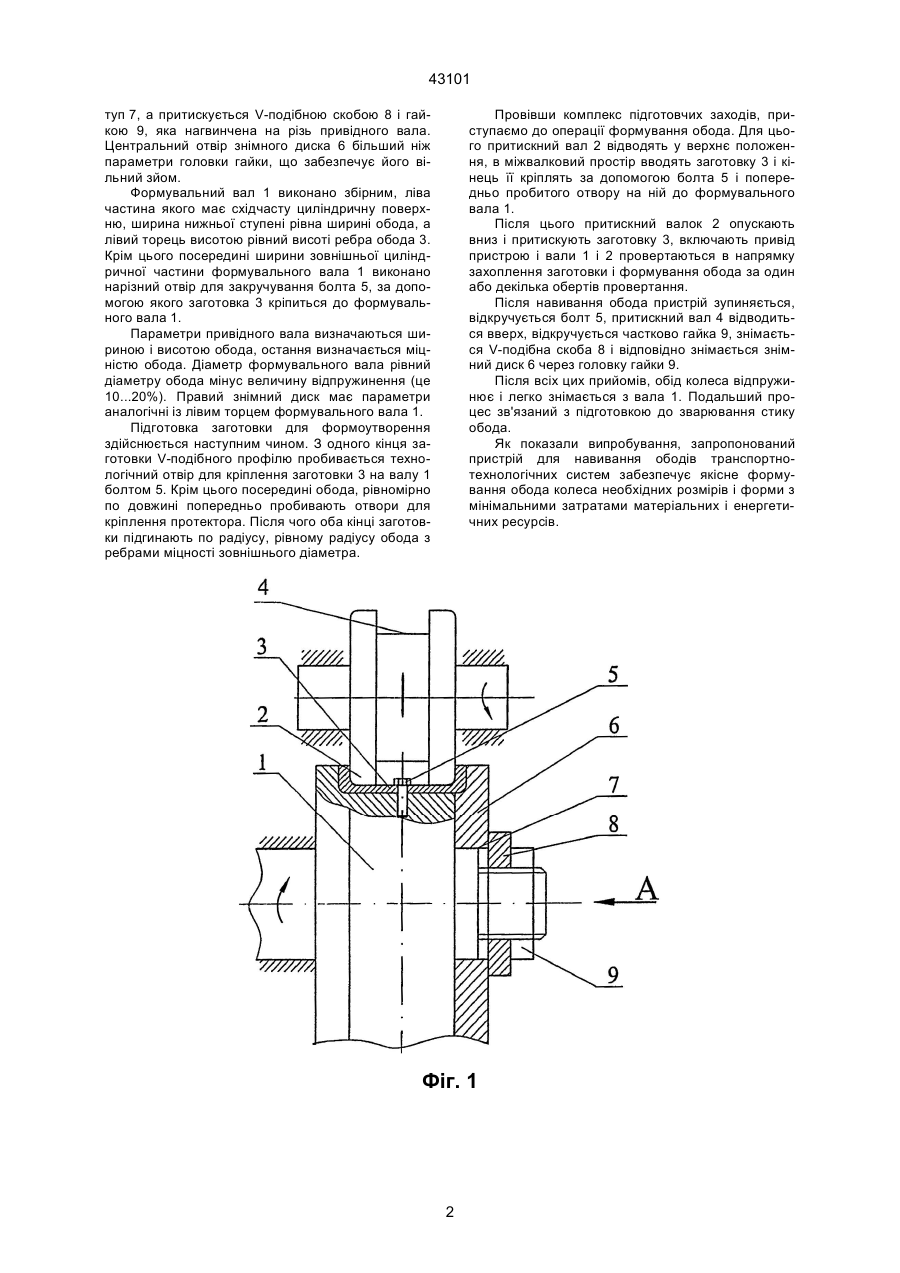

Пристрій для навивання ободів транспортнотехнологічних систем, який виконаний у вигляді формувального і притискного валів, механізму подачі заготовок при формоутворенні, який відрізняється тим, що формувальний валок виконано збірним, ліва частина якого має східчасту циліндричну поверхню, нижній виступ шириною, рівною 43101 туп 7, а притискується V-подібною скобою 8 і гайкою 9, яка нагвинчена на різь привідного вала. Центральний отвір знімного диска 6 більший ніж параметри головки гайки, що забезпечує його вільний зйом. Формувальний вал 1 виконано збірним, ліва частина якого має східчасту циліндричну поверхню, ширина нижньої ступені рівна ширині обода, а лівий торець висотою рівний висоті ребра обода 3. Крім цього посередині ширини зовнішньої циліндричної частини формувального вала 1 виконано нарізний отвір для закручування болта 5, за допомогою якого заготовка 3 кріпиться до формувального вала 1. Параметри привідного вала визначаються шириною і висотою обода, остання визначається міцністю обода. Діаметр формувального вала рівний діаметру обода мінус величину відпружинення (це 10...20%). Правий знімний диск має параметри аналогічні із лівим торцем формувального вала 1. Підготовка заготовки для формоутворення здійснюється наступним чином. З одного кінця заготовки V-подібного профілю пробивається технологічний отвір для кріплення заготовки 3 на валу 1 болтом 5. Крім цього посередині обода, рівномірно по довжині попередньо пробивають отвори для кріплення протектора. Після чого оба кінці заготовки підгинають по радіусу, рівному радіусу обода з ребрами міцності зовнішнього діаметра. Провівши комплекс підготовчих заходів, приступаємо до операції формування обода. Для цього притискний вал 2 відводять у верхнє положення, в міжвалковий простір вводять заготовку 3 і кінець її кріплять за допомогою болта 5 і попередньо пробитого отвору на ній до формувального вала 1. Після цього притискний валок 2 опускають вниз і притискують заготовку 3, включають привід пристрою і вали 1 і 2 провертаються в напрямку захоплення заготовки і формування обода за один або декілька обертів провертання. Після навивання обода пристрій зупиняється, відкручується болт 5, притискний вал 4 відводиться вверх, відкручується частково гайка 9, знімається V-подібна скоба 8 і відповідно знімається знімний диск 6 через головку гайки 9. Після всіх цих прийомів, обід колеса відпружинює і легко знімається з вала 1. Подальший процес зв'язаний з підготовкою до зварювання стику обода. Як показали випробування, запропонований пристрій для навивання ободів транспортнотехнологічних систем забезпечує якісне формування обода колеса необхідних розмірів і форми з мінімальними затратами матеріальних і енергетичних ресурсів. Фіг. 1 2 43101 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
