Шарнірний сферичний підшипник, що містить сполучені кільця та фіксуючий елемент, який відрізняється тим, що кільця сполучені безпосередньо через складену втулку зі сферичною зовнішньою та шліцьовою внутрішньою поверхнями, при цьому на зовнішній поверхні зовнішнього кільця виконана осьова канавка, в яку встановлено фіксуючий елемент у вигляді кульки.

Текст

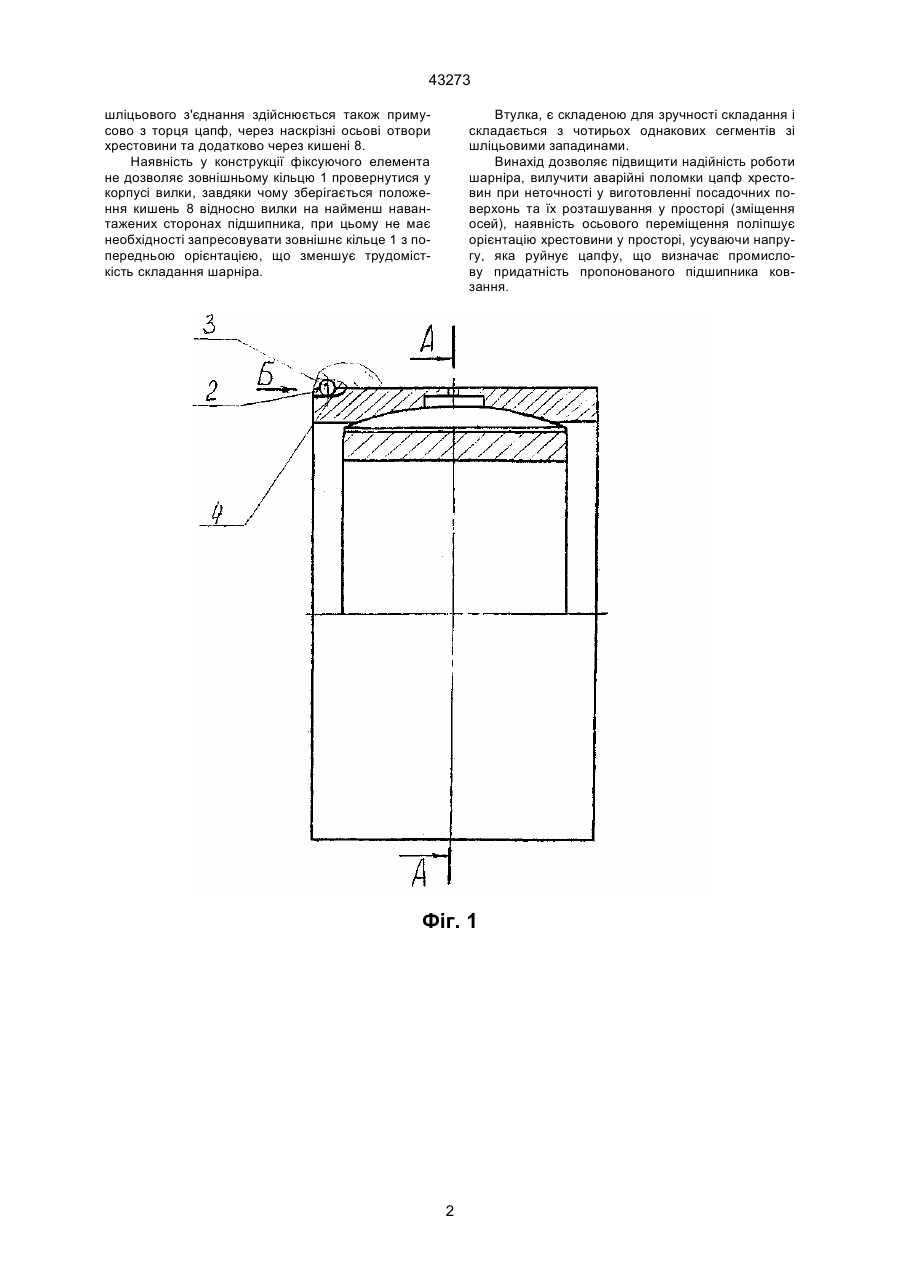

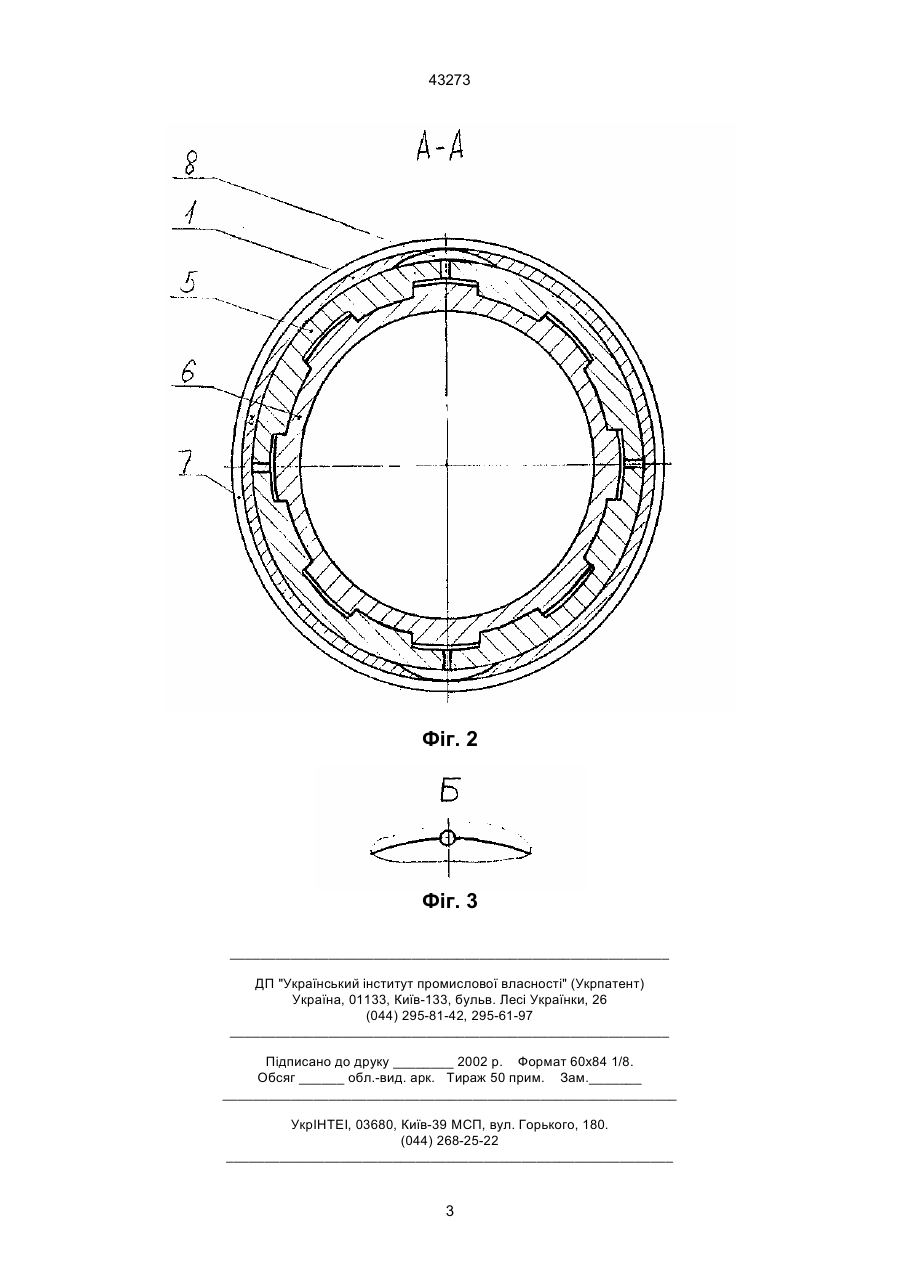

Шарнірний сферичний підшипник, що містить сполучені кільця та фіксуючий елемент, який відрізняється тим, що кільця сполучені безпосередньо через складену втулку зі сферичною зовнішньою та шліцьовою внутрішньою поверхнями, при цьому на зовнішній поверхні зовнішнього кільця виконана осьова канавка, в яку встановлено фіксуючий елемент у вигляді кульки. (19) (21) 2001053497 (22) 24.05.2001 (24) 15.11.2001 (33) UA (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Костогриз Олександр Петрович, Євтухов Максим Миколайович (73) ХЕРСОНСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA 43273 шліцьового з'єднання здійснюється також примусово з торця цапф, через наскрізні осьові отвори хрестовини та додатково через кишені 8. Наявність у конструкції фіксуючого елемента не дозволяє зовнішньому кільцю 1 провернутися у корпусі вилки, завдяки чому зберігається положення кишень 8 відносно вилки на найменш навантажених сторонах підшипника, при цьому не має необхідності запресовувати зовнішнє кільце 1 з попередньою орієнтацією, що зменшує трудомісткість складання шарніра. Втулка, є складеною для зручності складання і складається з чотирьох однакових сегментів зі шліцьовими западинами. Винахід дозволяє підвищити надійність роботи шарніра, вилучити аварійні поломки цапф хрестовин при неточності у виготовленні посадочних поверхонь та їх розташування у просторі (зміщення осей), наявність осьового переміщення поліпшує орієнтацію хрестовини у просторі, усуваючи напругу, яка руйнує цапфу, що визначає промислову придатність пропонованого підшипника ковзання. Фіг. 1 2 43273 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3

Дивитися

Додаткова інформація

Назва патенту англійською

Hinge spherical bearing

Автори англійською

Kostohryz Oleksandr Petrovych, Yevtukhov Maksym Mykolaiovych

Назва патенту російською

Шарнирный сферический подшипник

Автори російською

Костогрыз Александр Петрович, Евтухов Максим Николаевич

МПК / Мітки

МПК: F16C 17/02

Мітки: підшипник, сферичний, шарнірний
