Спосіб влаштування пальового фундаменту

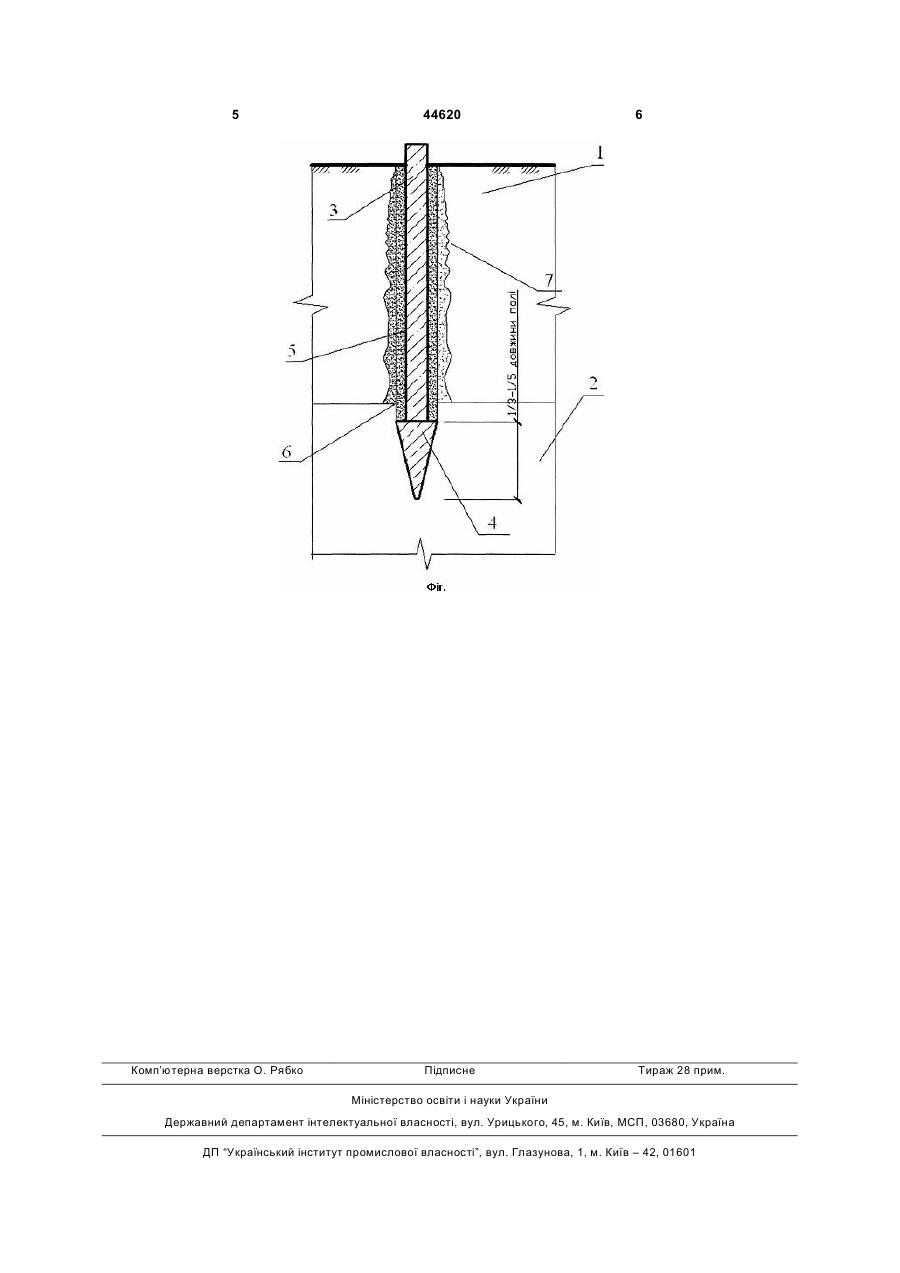

1. Спосіб влаштування пальового фундаменту в просадочних ґрунтах II типу, що включає занурення у ґрунт залізобетонної палі з поширенням та 3 властивостей, залізобетонну палю попередньо обробляють шляхом обмазування гідроізолюючим составом рідких модифікованими кам'яновугільних смол. Також заповнення утворених пазух навколо палі виконують розчином піску з глиною, з вмістом глинистих частинок не менше 30% від загальної маси. Причому висота поширення дорівнює 1/5-1/3 довжини палі. Застосування даної корисної моделі дозволяє: 1. Одержувати захист тіла залізобетонної палі від несприятливого деградаційного впливу навколишнього просадочного масиву, за рахунок застосування обмазувальної гідроізоляції з остаточних продуктів вугільної промисловості, що є ефективними матеріалами для анти-біодеградаційного захисту при невеликих затратах на матеріали. 2. Зменшувати опір зрушування від просадки ґрунтового масиву на тіло залізобетонної палі, внаслідок застосування шару скольжіння у вигляді гідроізоляційного покриття по тілу палі та обрамляючого його шару з піщано-глиняної суміші. 3. Підвищувати несучу здатність залізобетонної палі в умовах просадочних товщі І типу, тобто утворювати ущільнену зону ґрунту навколо бокової поверхні палі. 4. Зменшувати коефіцієнт фільтрації за рахунок підвищення щільності навколопальового простору, що в свою чергу є підвищенням антикорозійної стійкості. На Фіг. показано пальовий фундамент, що влаштований. Пальовий фундамент, що влаштовують у просадочному ґрунті 1, з заглибленням у непросадочний шар ґрунту 2 складається з залізобетонної палі 3 з поширенням 4, шаром гідроізоляції 5, прошарком з піщано-глинистого ґрунту 6, та зони ущільнення просадочного ґрунту 7. Спосіб влаштування пальового фундаменту виконується в такій послідовності. У ґрунт занурюють залізобетонну палю з по 44620 4 ширеним кінцем з повним проходженням просадочної товщі та наступним досягненням непросідаючого ґрунту, за допомогою, наприклад, вібраційнообертального станку або копрового механізму. Причому діаметр нижнього поширення палі більше діаметра тіла палі на 5-7см, а висота - 1/5-1/3 довжини палі. При досягненні нижнім кінцем палі непросідаючого шару ґрунту в утворену свердловину занурюють захисну обрамляючу трубу діаметром рівним діаметру нижнього поширення палі. Тіло залізобетонної палі попередньо в умовах заводу залізобетонних конструкцій (ЗБК) або безпосередньо в умовах будмайданчику обробляють шляхом обмазування гідроізолюючим складом рідких модифікованих кам'яно-вугільних смол. Після цього в утворене поширення між боковою поверхнею палі і обрамляючою захисною трубою проводять нагнітання через перфоровану трубу діаметром, наприклад, 30-50мм під тиском розчину піску з глиною, з вмістом глинистих частинок не менше 30% від загальної маси. Після цього проводять вилучення захисної обрамляючої труби з свердловини палі за допомогою, наприклад, вібраційно-обертальної техніки. Та подальше влаштування пальового фундаменту відомими технологіями. В результаті виконання способу утворюється ущільнений прошарок ґрунту, в результаті ущільнення під тиском розчином піску з глиною навколо пальового масиву ґрунту, що при застосуванні корисної моделі в просадочних умовах І типу дає підвищення несучої здатності. При застосуванні обмазувальної гідроізоляції з рідких кам'яновугільних смол (при подальшому їх тужавінні) в поєднанні з піщано-глинистим шаром заповнення пазух навколо залізобетонної палі, дає надійний шар антифрикції при застосуванні корисної моделі в просадочних умовах II типу з захистом тіла палі від несприятливої дії навколишнього ґрунтового масиву. 5 Комп’ютерна верстка О. Рябко 44620 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
