Самовідчіплюваний гак

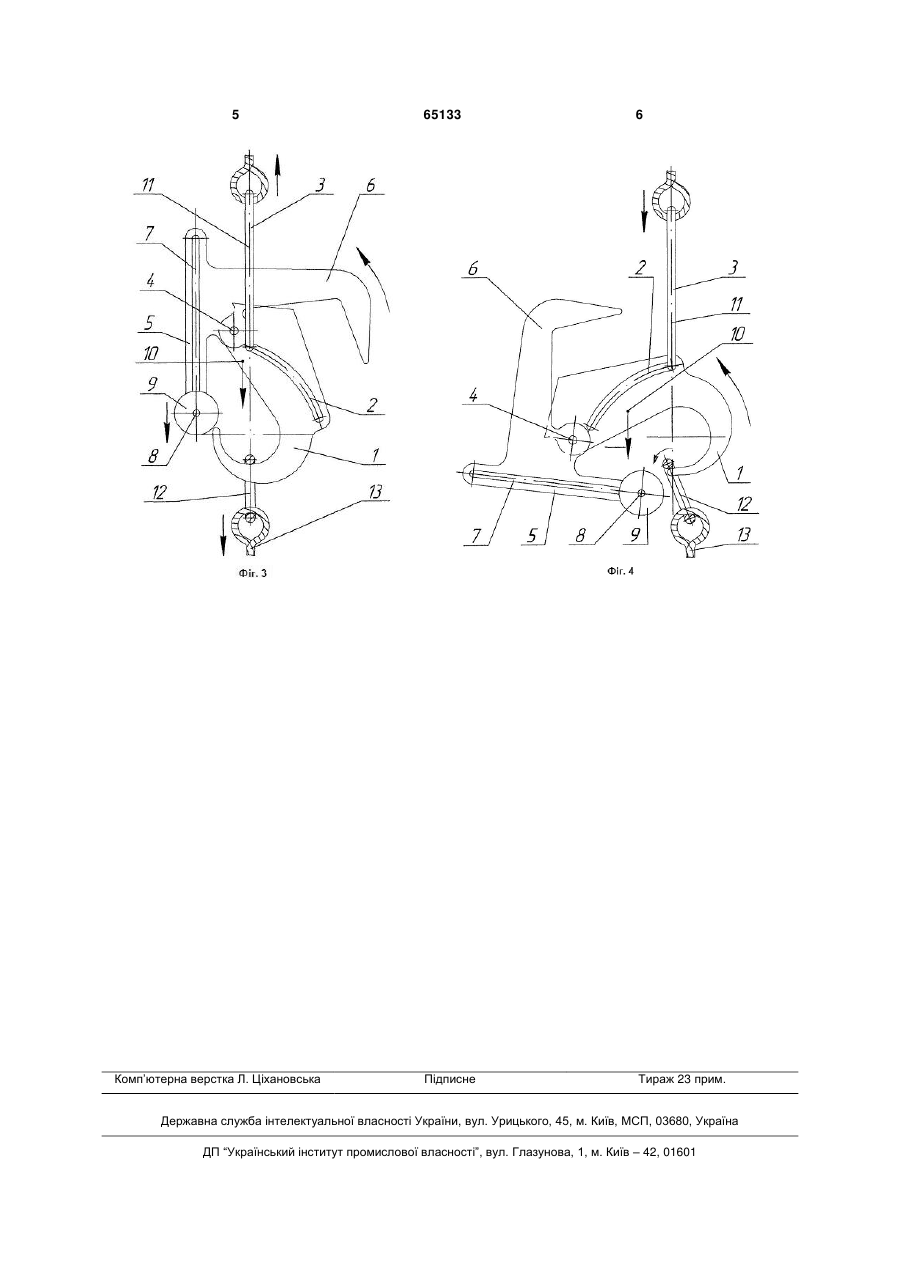

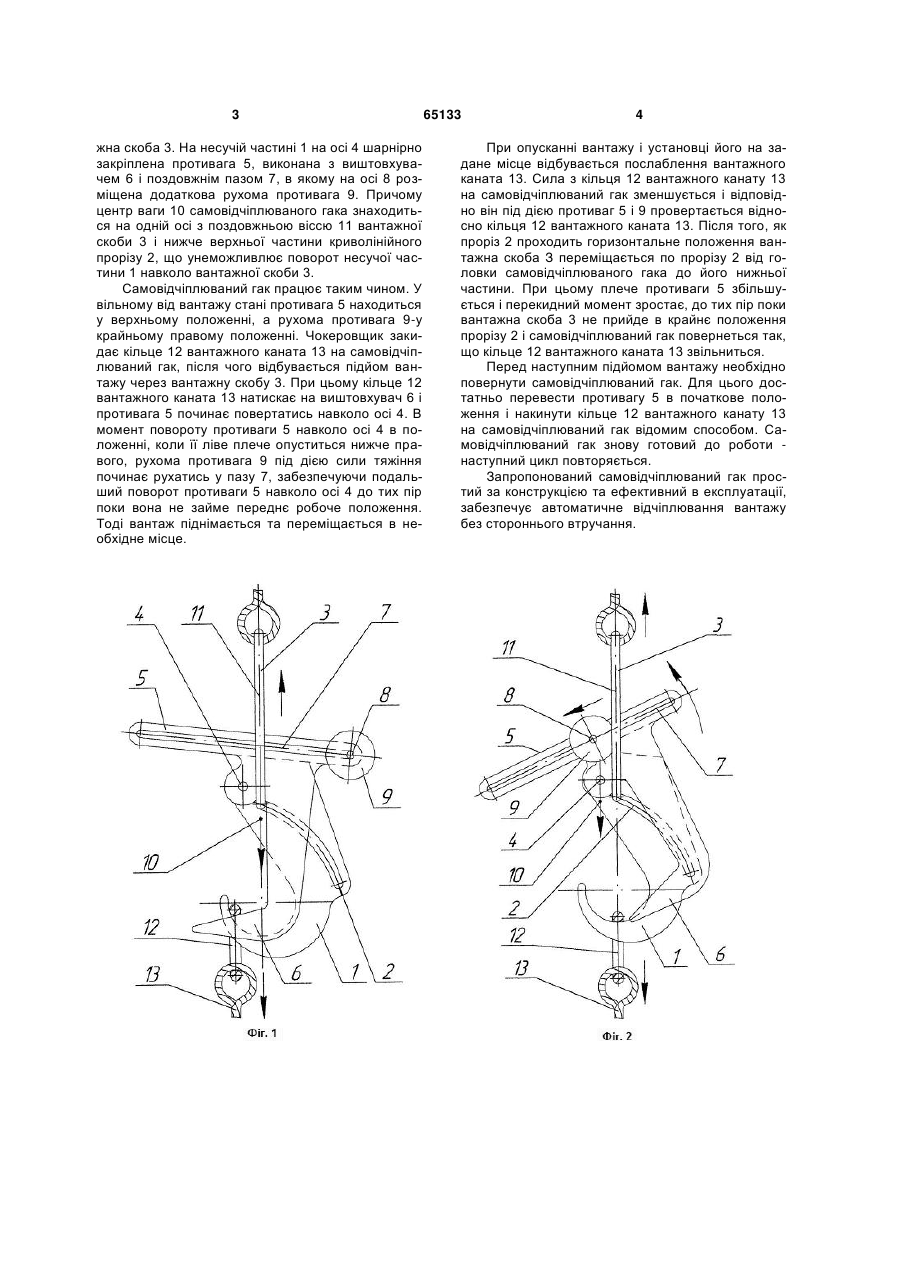

Самовідчіплюваний гак, що складається з несучої частини з криволінійним похилим прорізом, 3 жна скоба 3. На несучій частині 1 на осі 4 шарнірно закріплена противага 5, виконана з виштовхувачем 6 і поздовжнім пазом 7, в якому на осі 8 розміщена додаткова рухома противага 9. Причому центр ваги 10 самовідчіплюваного гака знаходиться на одній осі з поздовжньою віссю 11 вантажної скоби 3 і нижче верхньої частини криволінійного прорізу 2, що унеможливлює поворот несучої частини 1 навколо вантажної скоби 3. Самовідчіплюваний гак працює таким чином. У вільному від вантажу стані противага 5 находиться у верхньому положенні, а рухома противага 9-у крайньому правому положенні. Чокеровщик закидає кільце 12 вантажного каната 13 на самовідчіплюваний гак, після чого відбувається підйом вантажу через вантажну скобу 3. При цьому кільце 12 вантажного каната 13 натискає на виштовхувач 6 і противага 5 починає повертатись навколо осі 4. В момент повороту противаги 5 навколо осі 4 в положенні, коли її ліве плече опуститься нижче правого, рухома противага 9 під дією сили тяжіння починає рухатись у пазу 7, забезпечуючи подальший поворот противаги 5 навколо осі 4 до тих пір поки вона не займе переднє робоче положення. Тоді вантаж піднімається та переміщається в необхідне місце. 65133 4 При опусканні вантажу і установці його на задане місце відбувається послаблення вантажного каната 13. Сила з кільця 12 вантажного канату 13 на самовідчіплюваний гак зменшується і відповідно він під дією противаг 5 і 9 провертається відносно кільця 12 вантажного каната 13. Після того, як проріз 2 проходить горизонтальне положення вантажна скоба З переміщається по прорізу 2 від головки самовідчіплюваного гака до його нижньої частини. При цьому плече противаги 5 збільшується і перекидний момент зростає, до тих пір поки вантажна скоба 3 не прийде в крайнє положення прорізу 2 і самовідчіплюваний гак повернеться так, що кільце 12 вантажного каната 13 звільниться. Перед наступним підйомом вантажу необхідно повернути самовідчіплюваний гак. Для цього достатньо перевести противагу 5 в початкове положення і накинути кільце 12 вантажного канату 13 на самовідчіплюваний гак відомим способом. Самовідчіплюваний гак знову готовий до роботи наступний цикл повторяється. Запропонований самовідчіплюваний гак простий за конструкцією та ефективний в експлуатації, забезпечує автоматичне відчіплювання вантажу без стороннього втручання. 5 Комп’ютерна верстка Л. Ціхановська 65133 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
