Кришка люка

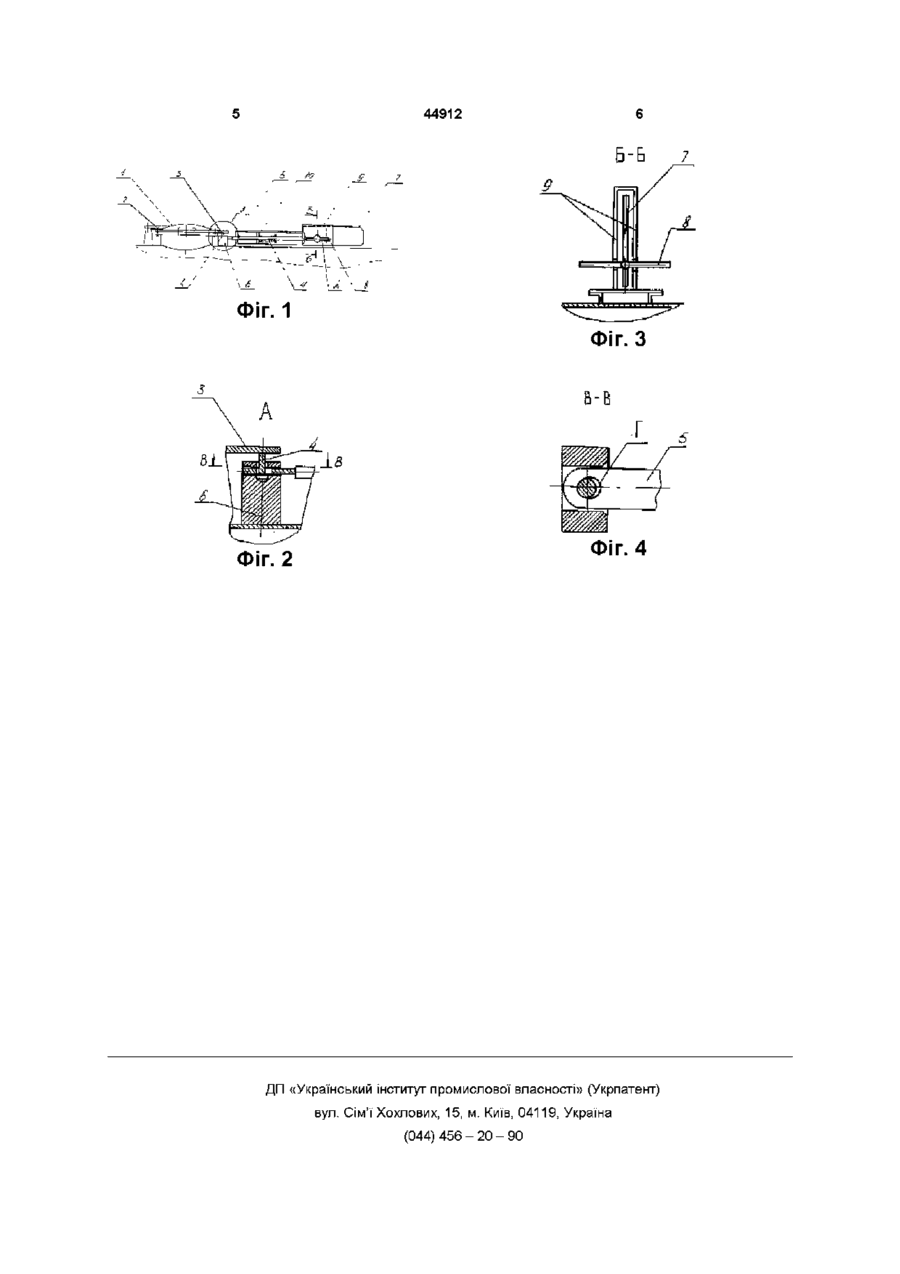

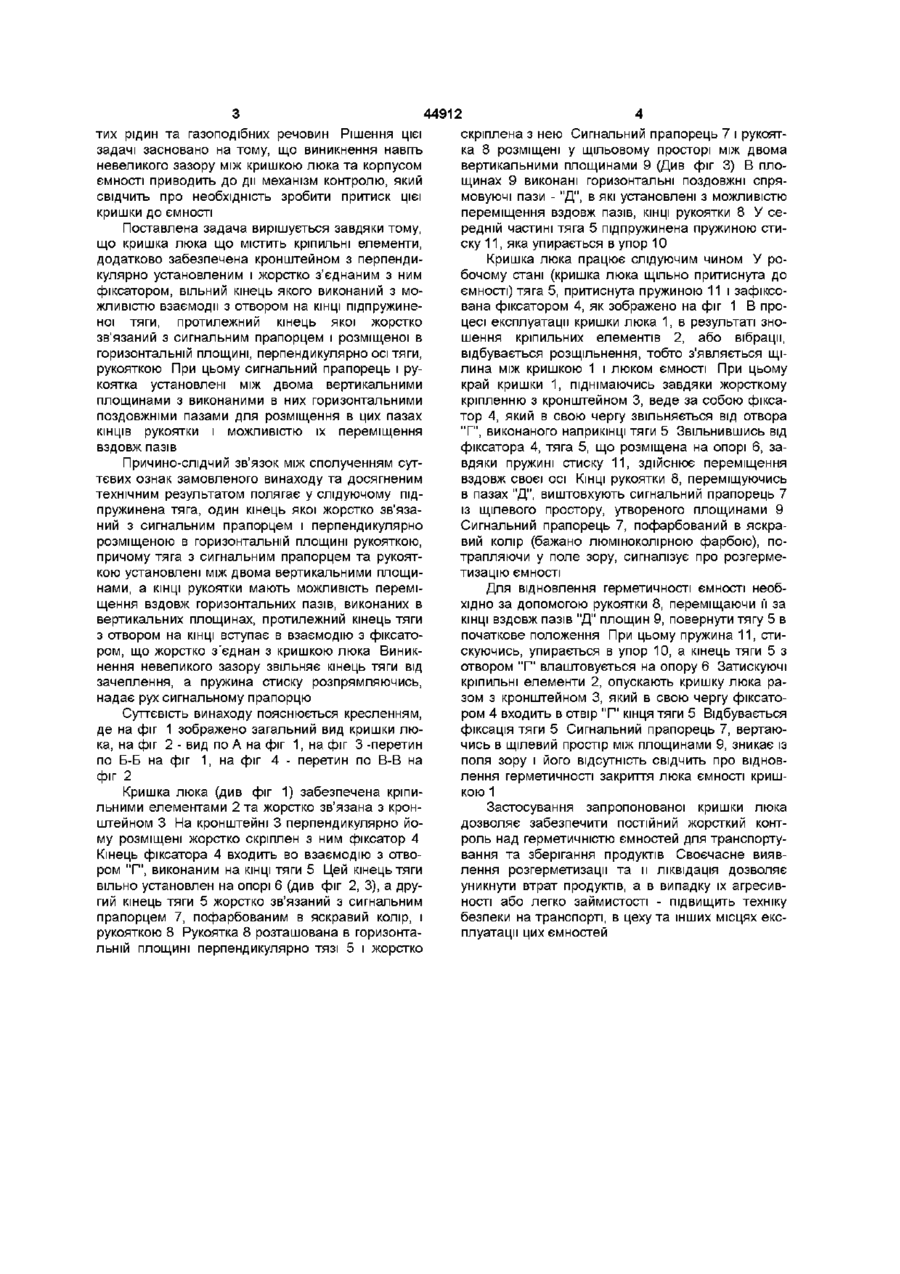

Кришка люка, що містить кріпильні елементи, яка відрізняється тим, що додатково забезпечена кронштейном з перпендикулярно установленим і жорстко з'єднаним з ним фіксатором, вільний кінець якого має можливість взаємодіяти з отвором на КІНЦІ підпружиненої тяги, протилежний кінець якої жорстко зв'язаний з сигнальним прапорцем і рукояткою, розміщеною в горизонтальній площині, перпендикулярно осі тяги, при цьому сигнальний прапорець і рукоятка установлені між двома вертикальними площинами з виконаними в них горизонтальними поздовжніми пазами для розміщення в цих пазах КІНЦІВ рукоятки з можливістю їх переміщення вздовж цих пазів Винахід належить до галузі машинобудування і може бути використаний при виробництві цистерн, котлів та інших ємностей для зберігання і транспортування як рідких, так і газоподібних речовин ВІДОМІ кришки люка, кріплення яких здійснюється за допомогою ексцентрикового механічного запору із важільним приводом (Авт св N 1472374 по МКВ B65D 90/54 СРСР та Патент N 4622902 США, Заявл 30 07 84р №635710 по МКВ B61D 39/00, НКВ 105/377) або шарнірно змонтовані на ємності рігеля та відкидного гвинта (Авт св № 592646 по МКВ В61D5/08, 1976р ) Недоліком відомих технічних рішень є те, що при тривалій експлуатації у кришок люка, застосованих в залізничних цистернах, автоцистернах або будь-яких посудинах та ємностях відбувається зношування кріпильних елементів Крім того, кріпильні елементи зазнають різноманітні види деформації та вібрацію, що спричиняє розкручування, якщо це різьбові кріпильні з'єднання, і прослаблення, якщо це ексцентрикові або клинові з'єднання Все це нарешті спричиняє до розщільнювання кришки, розгерметизації ємності При зберіганні або транспортуванні в таких ємностях рідких або газоподібних речовин у випадку розгерметизації відбуваються великі втрати за рахунок випарювання, звітрювання, витоку та розбризкування, а зберігання у таких ємностях легкозаймистих або агресивних речовин може привести до створювання аварійної ситуації (отруєння, вибуху, пожежі) Найбільш близьким аналогом до запропонованого технічного рішення є конструкція кришки люка цистерни, забезпеченої по периметру кронштейнами, у проріз яких установлюються ВІДКИДНІ кріпильні елементи (Кришка Кресл 5212 38 001002 СБ, Виготовлено у Концерні "Азовмаш") Недолік цього технічного рішення полягає у тому, що незважаючи на збільшення КІЛЬКОСТІ елементів кріплення, підвищуваючих надійність притиску кришки люка до ємності, при тривалій експлуатації елементи кріплення поступово зношуються і при транспортуванні, піддаючись вібрації, відбувається розщільнювання кришки люка ємності Розгерметизація ємності спричиняє до великих втрат речовин, що знаходяться у них, а в деяких випадках може створити складну аварійнонебезпечну обставину Виникає необхідність постійного контролю ЩІЛЬНОСТІ прилягання кришки люка до ємності, і у випадку виявлення розгерметизації и треба своєчасно ліквідувати В основу запропонованого технічного рішення поставлена задача пошуку постійного і надійного засобу контролю, тобто як можливо скорішого виявлення виникнення навіть невеликого зазору, виникаючого при зношувані елементів притиску кришки люка або просто нещільного прилягання її до корпусу котла (ємності) Особливо це важливо при транспортуванні агресивних та легкозаймис (24)15 03 2002 О О> 44912 скріплена з нею Сигнальний прапорець 7 і рукоятка 8 розміщені у щільовому просторі між двома вертикальними площинами 9 (Див фіг 3) В площинах 9 виконані горизонтальні поздовжні спрямовуючі пази - "Д", в які установлені з можливістю переміщення вздовж пазів, КІНЦІ рукоятки 8 У середній частині тяга 5 підпружинена пружиною стиску 11, яка упирається в упор 10 Кришка люка працює слідуючим чином У робочому стані (кришка люка щільно притиснута до ємності) тяга 5, притиснута пружиною 11 і зафіксована фіксатором 4, як зображено на фіг 1 В процесі експлуатації кришки люка 1, в результаті зношення кріпильних елементів 2, або вібрації, відбувається розщільнення, тобто з'являється щілина між кришкою 1 і люком ємності При цьому край кришки 1, піднімаючись завдяки жорсткому кріпленню з кронштейном 3, веде за собою фіксатор 4, який в свою чергу звільняється від отвора "Г", виконаного наприкінці тяги 5 Звільнившись від фіксатора 4, тяга 5, що розміщена на опорі 6, завдяки пружині стиску 11, здійснює переміщення Причино-слідчий зв'язок між сполученням сутвздовж своєї осі КІНЦІ рукоятки 8, переміщуючись тєвих ознак замовленого винаходу та досягненим в пазах "Д", виштовхують сигнальний прапорець 7 технічним результатом полягає у слідуючому підіз щілевого простору, утвореного площинами 9 пружинена тяга, один кінець якої жорстко зв'язаСигнальний прапорець 7, пофарбований в яскраний з сигнальним прапорцем і перпендикулярно вий колір (бажано люміноколірною фарбою), порозміщеною в горизонтальній площині рукояткою, трапляючи у поле зору, сигналізує про розгермепричому тяга з сигнальним прапорцем та рукояттизацію ємності кою установлені між двома вертикальними площитих рідин та газоподібних речовин Рішення цієї задачі засновано на тому, що виникнення навіть невеликого зазору між кришкою люка та корпусом ємності приводить до дії механізм контролю, який свідчить про необхідність зробити притиск цієї кришки до ємності Поставлена задача вирішується завдяки тому, що кришка люка що містить кріпильні елементи, додатково забезпечена кронштейном з перпендикулярно установленим і жорстко з'єднаним з ним фіксатором, вільний кінець якого виконаний з можливістю взаємодії з отвором на КІНЦІ підпружиненоі тяги, протилежний кінець якої жорстко зв'язаний з сигнальним прапорцем і розміщеної в горизонтальній площині, перпендикулярно осі тяги, рукояткою При цьому сигнальний прапорець і рукоятка установлені між двома вертикальними площинами з виконаними в них горизонтальними поздовжніми пазами для розміщення в цих пазах КІНЦІВ рукоятки і можливістю їх переміщення вздовж пазів нами, а КІНЦІ рукоятки мають можливість переміщення вздовж горизонтальних пазів, виконаних в вертикальних площинах, протилежний кінець тяги з отвором на КІНЦІ вступає в взаємодію з фіксатором, що жорстко з'єднай з кришкою люка Виникнення невеликого зазору звільняє кінець тяги від зачеплення, а пружина стиску розпрямляючись, надає рух сигнальному прапорцю Суттєвість винаходу пояснюється кресленням, де на фіг 1 зображено загальний вид кришки люка, на фіг 2 - вид по А на фіг 1, на фіг 3 -перетин по Б-Б на фіг 1, на фіг 4 - перетин по В-В на фіг 2 Кришка люка (див фіг 1) забезпечена кріпильними елементами 2 та жорстко зв'язана з кронштейном 3 На кронштейні 3 перпендикулярно йому розміщені жорстко скріплен з ним фіксатор 4 Кінець фіксатора 4 входить во взаємодію з отвором "Г", виконаним на КІНЦІ ТЯГИ 5 Цей кінець тяги вільно установлен на опорі 6 (див фіг 2, 3), а другий кінець тяги 5 жорстко зв'язаний з сигнальним прапорцем 7, пофарбованим в яскравий колір, і рукояткою 8 Рукоятка 8 розташована в горизонтальній площині перпендикулярно тязі 5 і жорстко Для відновлення герметичності ємності необхідно за допомогою рукоятки 8, переміщаючи її за КІНЦІ вздовж пазів "Д" площин 9, повернути тягу 5 в початкове положення При цьому пружина 11, стискуючись, упирається в упор 10, а кінець тяги 5 з отвором "Г" влаштовується на опору 6 Затискуючі кріпильні елементи 2, опускають кришку люка разом з кронштейном 3, який в свою чергу фіксатором 4 входить в отвір "Г" кінця тяги 5 Відбувається фіксація тяги 5 Сигнальний прапорець 7, вертаючись в щілевий простір між площинами 9, зникає із поля зору і його відсутність свідчить про відновлення герметичності закриття люка ємності кришкою 1 Застосування запропонованої кришки люка дозволяє забезпечити постійний жорсткий контроль над герметичністю ємностей для транспортування та зберігання продуктів Своєчасне виявлення розгерметизації та и ліквідація дозволяє уникнути втрат продуктів, а в випадку їх агресивності або легко займистості - підвищить техніку безпеки на транспорті, в цеху та інших місцях експлуатації цих ємностей 44912 ФІГ. 1 А -Г Фіг. 4 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м. Київ, 04119, Україна (044) 456 - 20 - 90 5
