Пристрій для магнітної обробки води

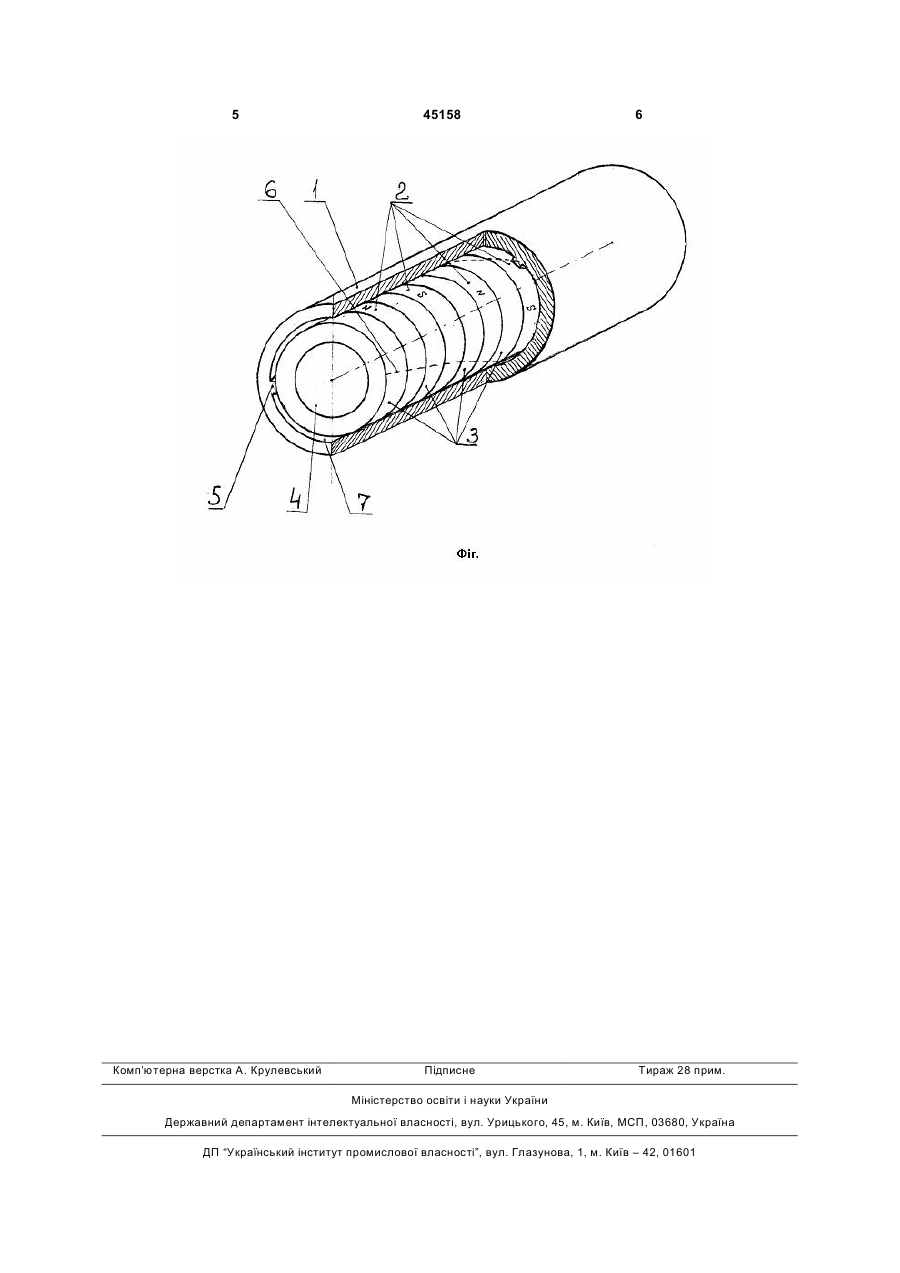

Пристрій для магнітної обробки води, що містить циліндричний корпус (із вхідним і вихідним каналами) магнітну систему з постійних магнітів, установлених уздовж осі пристрою з розворотом кожного наступного магніту, який відрізняється тим, що внутрішня поверхня корпусу містить щонайменше два профілі (ребра), виконані двозахідно по гвинтових лініях і зорієнтовані симетрично умовним лініям нульової індукції та утворюючи між 3 по гвинтових лініях і зорієнтованим симетрично умовним лініям нульової індукції й утворюючих між внутрішньою поверхнею корпуса й зовнішньою поверхнею магнітної системи два стрічкових гвинтових проточних канали, причому магнітна система утворена магнітами кільцевої форми з діаметральним намагнічуванням, які встановлені з розворотом перемежованих різнойменних полюсів кожного наступного магніту по гвинтовій лінії, при цьому, крок гвинтових ліній розвороту полюсів кільцевих магнітів у магнітній системі дорівнює кроку двозахідної гвинтової нарізки профілів (ребер) на внутрішній поверхні корпусу й приймається мінімально можливим з розрахунку заданих величин тиску оброблюваної рідини й пропускної здатності пристрою. Сумарна площа поперечного перерізу стрічкових гвинтових проточних каналів не менше площі прохідного отвору вхідного й вихідного каналів. Суть корисної моделі пояснюється кресленням, де зображений пристрій для магнітної обробки води, загальний вигляд. Як показано на кресленні заявлений пристрій містить циліндричний корпус 1, магнітну систему, що складається з постійних магнітів кільцевої форми з діаметральним намагнічуванням 2, втулки з немагнітного матеріалу 3, стержень (основа) з немагнітного матеріалу 4, профілі (ребра) 5, виконані двозахідно по гвинтових лініях і зорієнтованим таким чином, що вони проходять симетрично умовним лініям нульової індукції, умовні лінії нульової індукції 6, стрічкові, гвинтові, проточні канали 7. Кільцеві магніти 2 установлені на стержневі (основі) 4 з розворотом перемежованих різнойменних полюсів кожного наступного магніту по гвинтовій лінії із втулками 3 між ними. Крок гвинтових ліній розвороту полюсів кільцевих магнітів 2 у магнітній системі дорівнює кроку двозахідної гвинтової нарізки профілів (ребер) 5 і приймається мінімально можливим з розрахунку заданих величин тиску оброблюваної води й пропускної здатності пристрою. Вхідні й вихідні канали на кресленні не показані 45158 4 Заявлена корисна модель працює у такий спо сіб. Вода, призначена для обробки, рухаючись по стрічкових гвинтових проточних каналах багаторазово перетинає концентровані магнітні поля складної конфігурації з високим рівнем індукції (до 1,2 тесла) системи постійних магнітів, у результаті чого відбувається її магнітна обробка. Оброблена в такий спосіб вода надходить до споживача. Після впливу на воду магнітного поля вона стає структурованішою, ніж вода звичайна. У ній збільшується швидкість хімічних реакцій і кристалізації розчинених речовин, інтенсифікуються процеси адсорбції, поліпшується коагуляція домішок і випадання їх в осад, у результаті цього запобігається випадіння неорганічних солей з води й значно зменшується відкладення органічних речовин, наприклад парафінів. Ефект прискорення кристалізації й зменшення розмірів кристалів, що випадають із магнітної води, використовується, наприклад, у будівельній індустрії. Так, обробка цементу магнітною водою скорочує строки затвердіння, і дрібнокристалічна структура, що утворюється, надає виробам більшої міцності та підвищує їхню стійкість до агресивних впливів (бетон, замішаний на омагніченій воді, на 25-30% міцніший звичайного, підвищується його морозовитривалість). Крім цього, в'язкість води зменшується на 12%. Омагнічена вода стає біологічно активною й тому може надавати терапевтичну дію. Експериментально доведено, що вживання усередину омагніченої води підвищує проникність біологічних мембран тканинних клітин, знижує кількість холестерину в крові та печінці, регулює артеріальний тиск, підвищує обмін речовин, сприяє виділенню дрібних каменів із нирок. Поле, зрошене омагніченою водою, дає врожай на 15-20 відсотків більше, ніж при використанні немагнітної води. У результаті здійснення корисної моделі, що заявляється, одержуємо просту конструкцію пристрою для магнітної обробки води, який характеризується високою ефективністю магнітної активації й структуризації оброблюваної води. 5 Комп’ютерна верстка А. Крулевський 45158 6 Підписне Тираж 28 прим. Міністерство освіти інауки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
