Пристрій для кавітаційно-магнітної обробки води

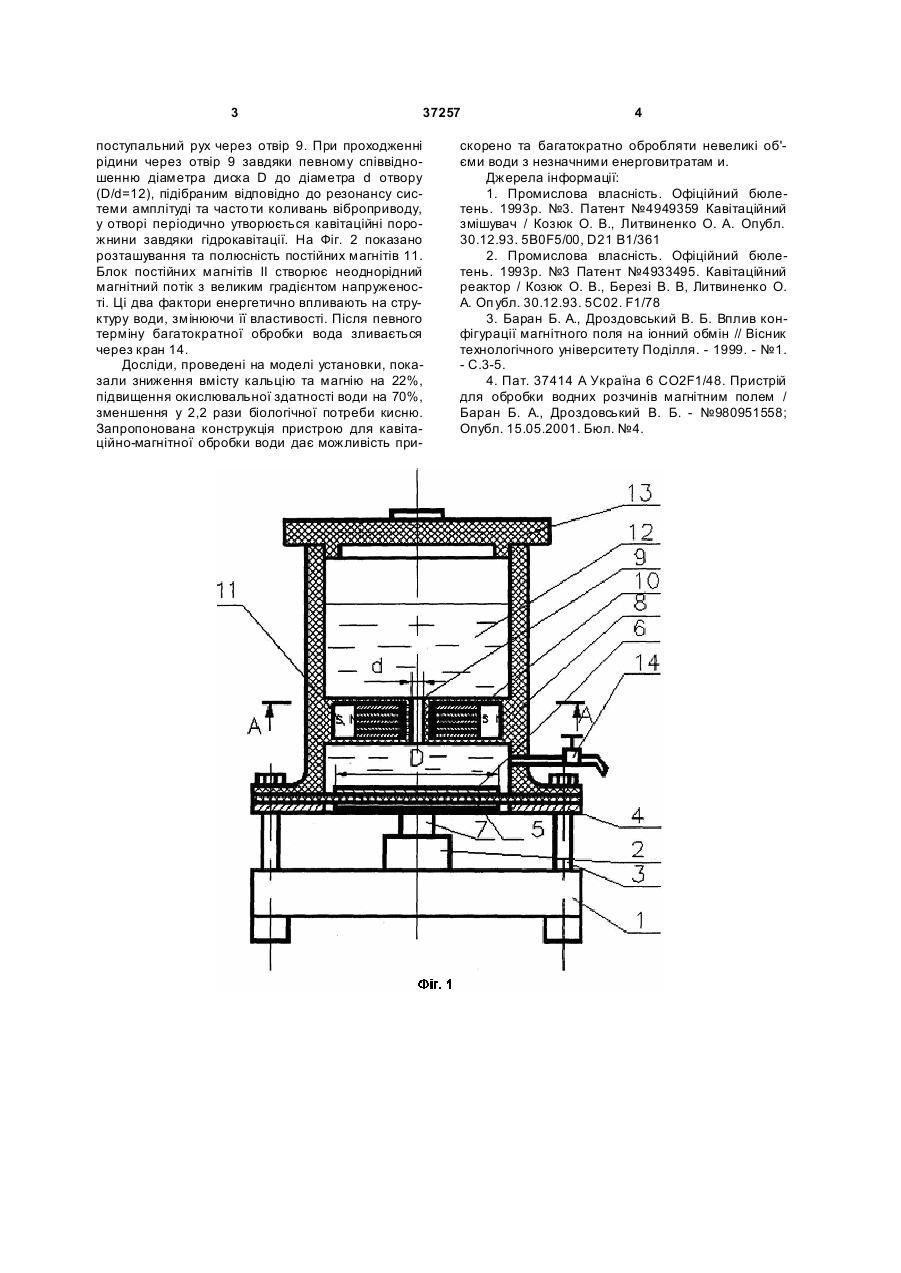

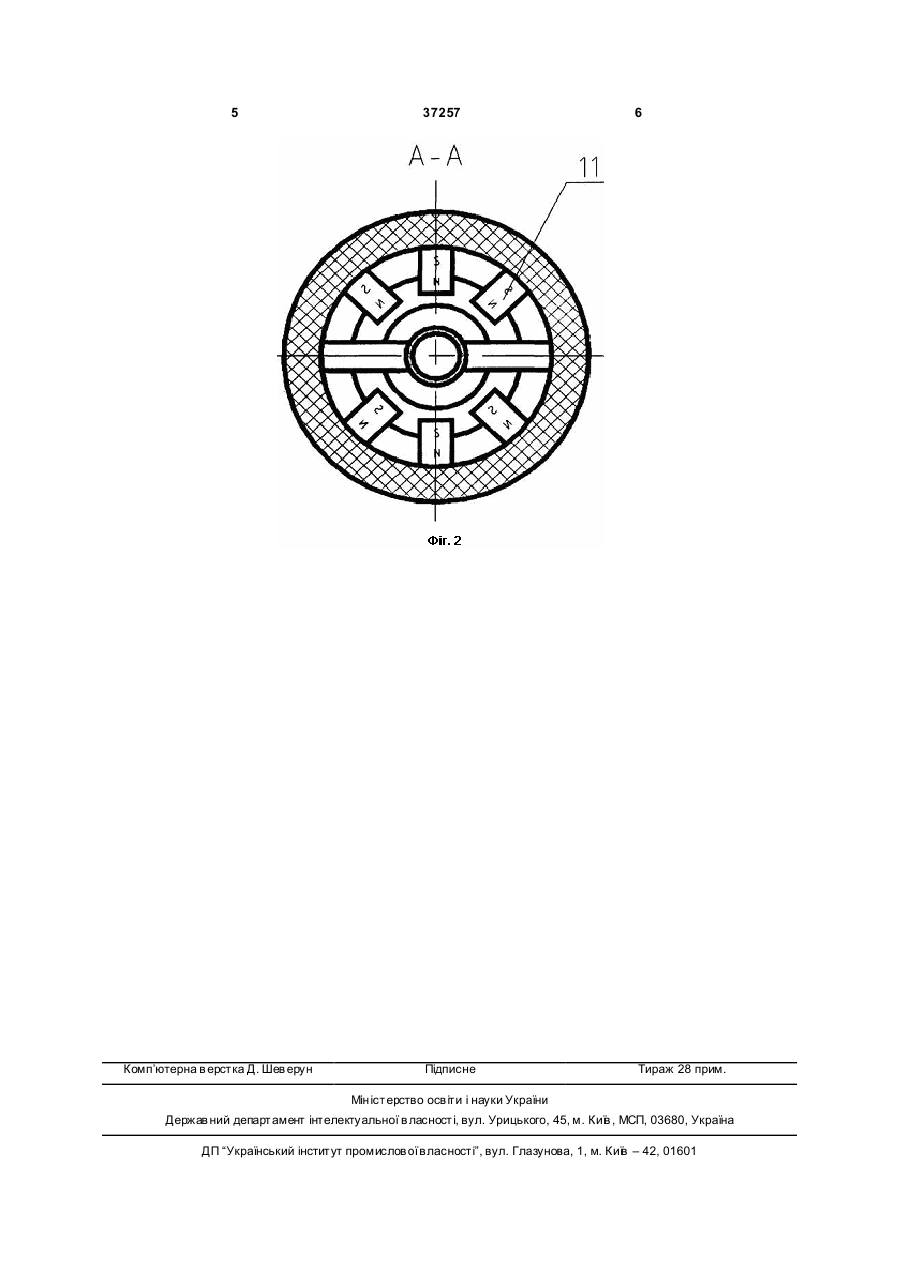

Пристрій для кавітаційно-магнітної багатократної обробки води, що містить основу, на якій встановлено ванну, яка розділена на дві частини отвором, який охоплено постійними магнітами, нижня частина ванни утворює вібраційний гідропульсатор, який відрізняється тим, що отвір має гострі крайки із певним співвідношенням діаметра диска D гідропульсатора та діаметра отвору d (D/d = 12), які охоплюються загостреними магнітними осердями із кількістю, яка непарна, а конструктивні параметри і режими резонансної роботи віброприводу визначають з умови: Корисна молель відноситься до обладнання водопостачання, а саме до малогабаритних мобільних пристроїв, що використовуються при підготовці стр уктурованої води. Відомі конструкції кавітаційних змішувачів та реакторів, які виконані у вигляді проточної камери із патрубками підводу і відводу рідини та статичних кавітаторів, що складаються із ємності форми зрізаного конуса та допоміжних кавітаційних елементів - перфорованих дисків [1, 2]. Недоліком таких пристроїв є необхідність у застосуванні потужних гідронасосних станцій із великим витоком води, що не дає можливості обробляти невеликі партії рідини. Відоме також устаткування для магнітного впливу на властивості води [3, 4], що складається із електромагніту або набору постійних магнітів через які проходить немагнітна трубка по якій протікає вода. Недоліком такого уста ткування є необхідність пристрою для створення напору рідини та невелика кратність обробки рідини. В основу даної корисної моделі покладено завдання створення мобільної малогабаритної установки із високою кратністю обробки рідини, низькими енергетичними витратами завдяки резонансній роботи системи. Поставлене завдання досягається тим, що пристрій для кавітаційно-магнітної обробки води складається з блоку постійних магнітів із загостреними сегментними осердями, які охоплюють немагнітний канал через який багатократно перетікає рідина у режимі гідрокавітації, який отримується у резонансному режимі для даної системи. Досягається сумарний вплив кавітаційного та магнітного впливу на рідину. Конструкція кавітаційно-магнітного пристрою для обробки води показана на Фіг. 1: він складається із основи 1 на який встановлено вібропривод 2 та на шпильках 3 плита 4. На плиті 4 встановлено гумову мембрану 5, яка затиснута дисками 6 та з'єднана штоком 7 з віброприводом 2. Зверху на мембрану встановлена ванна 8, яка розділена на дві частини отвороом 9, який охоплено загостреними сегментними осердями 10 та постійними магнітами 11. Нижня частина ванни 8 утворює гідропульсатор, а у верхню частину заливається вода 12 та закривається кришкою 13. Для зливу обробленої води у нижній частині ванни 8 встановлено зливний кран 14. Працює устаткування наступним чином: вода 12 заливається у ванну 8 після чого ванна 8 закривається кришкою 13. Включається вібропривод 2. Завдяки коливанням гумової мембрани 5 із дисками 6 рідина 12 отримує багатократний зворотно d2 (19) UA (11) 37257 (13) U m× 4 × f × A = , V D2 де d - діаметр каналу; Dn - діаметр диска; μ - коефіцієнт витрати рідини при її проходженні крізь отвори, μ=0,62; f - часто та коливань; A - амплітуда коливань поршня, A=(2÷3)·10-3 м; V - швидкість витікання рідини крізь отвір у поршні, V=12÷16 м/с. 3 37257 поступальний рух через отвір 9. При проходженні рідини через отвір 9 завдяки певному співвідношенню діаметра диска D до діаметра d отвору (D/d=12), підібраним відповідно до резонансу системи амплітуді та часто ти коливань віброприводу, у отворі періодично утворюється кавітаційні порожнини завдяки гідрокавітації. На Фіг. 2 показано розташування та полюсність постійних магнітів 11. Блок постійних магнітів II створює неоднорідний магнітний потік з великим градієнтом напруженості. Ці два фактори енергетично впливають на структуру води, змінюючи її властивості. Після певного терміну багатократної обробки вода зливається через кран 14. Досліди, проведені на моделі установки, показали зниження вмісту кальцію та магнію на 22%, підвищення окислювальної здатності води на 70%, зменшення у 2,2 рази біологічної потреби кисню. Запропонована конструкція пристрою для кавітаційно-магнітної обробки води дає можливість при 4 скорено та багатократно обробляти невеликі об'єми води з незначними енерговитратам и. Джерела інформації: 1. Промислова власність. Офіційний бюлетень. 1993р. №3. Патент №4949359 Кавітаційний змішувач / Козюк О. В., Литвиненко О. А. Опубл. 30.12.93. 5B0F5/00, D21 В1/361 2. Промислова власність. Офіційний бюлетень. 1993р. №3 Патент №4933495. Кавітаційний реактор / Козюк О. В., Березі В. В, Литвиненко О. А. Оп убл. 30.12.93. 5С02. F1/78 3. Баран Б. А., Дроздовський В. Б. Вплив конфігурації магнітного поля на іонний обмін // Вісник технологічного університету Поділля. - 1999. - №1. - С.3-5. 4. Пат. 37414 А Україна 6 CO2F1/48. Пристрій для обробки водних розчинів магнітним полем / Баран Б. А., Дроздовський В. Б. - №980951558; Опубл. 15.05.2001. Бюл. №4. 5 Комп’ютерна в ерстка Д. Шев ерун 37257 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
