Шибер ірисовий

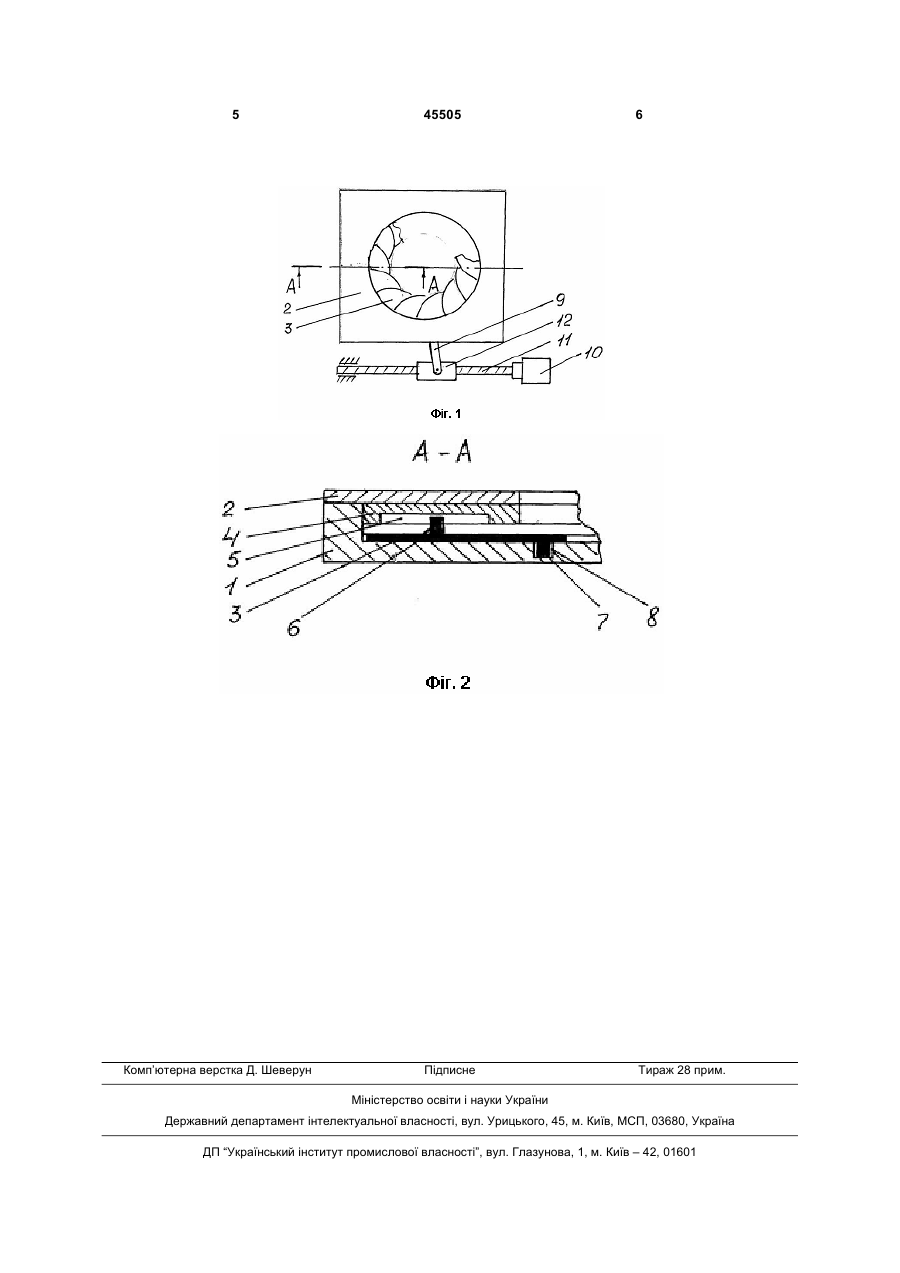

Шибер ірисовий, що включає корпус, усередині якого розташований орган, що переміщається, зв'язаний із приводом, який відрізняється тим, що корпус виконаний у вигляді двох горизонтально 3 нові, достатні й необхідні для виконання поставленого завдання, мають ряд позитивних якостей, які впливають на технічний результат, а саме: - корпус виконаний у вигляді двох горизонтально розташованих фланців. Фланці виконують роль корпуса. Це значно зменшує витрата матеріалу, зменшуються габарити, підвищується компактність пристрою. - принаймні, в одному із фланців є кругове заглиблення під установку органа, що переміщується. Кругове заглиблення забезпечує розміщення по колу органа, що переміщується. - орган, що переміщається, складається з пелюстків, у формі дуги, і кільця.. Дугова форма пелюстків забезпечує оптимальне їхнє розміщення в круговому заглибленні фланця. - кільця мають радіальні пази, а пелюстки постачені осями, які розташовані в пазах. Таке розташування забезпечило рівномірне відкриття або закриття всіма пелюстками прохідного перетину отвору шибера. - пелюстки, пов'язані із фланцем осями, які закріплені на інших кінцях з іншої сторони пелюстків, і розташовані вони в отворах фланця. Таким чином, пелюстки з іншої сторони зафіксовані у фланці й мають можливість повертатися на деякий кут і повертатися у вихідне положення. - кільце постачене важелем. Наявність важеля забезпечує поворот кільця на деякий кут. - важіль пов'язаний із приводом гвинтовим валом і кареткою. При обертанні гвинтового вала пересувається каретка, повертається важіль і кільце, а значить пересуваються пелюстки в одну або в іншу сторону. - кільце пов'язане з електрокерованим приводом. Застосування такого привода забезпечує регулювання відкриття або закриття шибера, компактність і надійність. Всі відмітні ознаки перебувають у причиннонаслідковому зв'язку з отриманим результатом і дозволяють на належному технічному рівні вирішити поставлене завдання. Таким чином, ознаки заявленого технічного рішення є істотними. Сутність технічного рішення шибер ірисовий пояснюється кресленнями. На Фіг. 1 - схематичний вигляд зверху на шибер ірисовий. На Фіг. 2 - вигляд по А-А. 45505 4 Шибер ірисовий включає корпус, що виконаний у вигляді двох горизонтально розташованих фланців 1, 2. Принаймні, в одному із фланців є кругове заглиблення під установку органа, що переміщається. Орган, що переміщається, складається з пелюстків 3, у формі дуги, і кільця 4 з радіальними пазами 5, у яких розташовані осі 6 пелюстків 3. При цьому пелюстки 3, пов'язані із фланцем 1 осями 7, які закріплені на інших кінцях з іншої сторони пелюстків 3, і розташовані вони в отворах 8 фланця 1. До того ж кільце 4 постачене важелем 9, пов'язаного з електрокерованим приводом 10 через гвинтовий вал 11 і каретку 12. Шибер ірисовий працює так. Електрокерований привод 10 обертає гвинтовий вал 11 і переміщає каретку 12. Каретка 12 рухає важіль 9, переміщаючи його на деякий кут, при цьому повертається кільце 4. При повороті кільце 4 радіальними пазами 5 тягне пелюстки 3 осями 6, які розташовані в пазах 5. У процесі повороту кільця 4, осі 6 переміщаються в пазах 5, при цьому інші осі 7, які розташовані в отворах 8 фланця 1 ,обертаються. Тобто, один кінець пелюстка 3 на місці розвертається, а інший кінець пелюстка 3 пересувається. Таким чином, відбувається відкривання або закривання прохідного перетину отвору в шибері. При такій роботі шибера ірисового сировина проходить тільки по центру прохідного перетину, без якого ні будь зсуву. Це дозволяє врахувати витрату сировини, а значить проводити автоматичне регулювання збільшенням або зменшенням прохідного перетину отвору в шибері. Дане технічне рішення призначене для подачі гранульованого палива, приміром, пелети у форсунку топкового пристрою. При цьому, з метою економії палива, поліпшення техніки безпеки, підвищення техніко-економічних показників, заявлений шибер при відповідній автоматизації процесу, забезпечить дозовану подачу гранульованого палива. У перспективі зазначений шибер займе належне місце в опалювальних системах, що працюють на екологічно чистій сировині. Шибер ірисовий конструктивно простий і технологічно виконуємий на стандартному встаткуванні звичайним інструментом. Джерела інформації: 1. №23713, UA, Бюл. №8, 2007 p.; 2. №5725, UA, Бюл. № 8-1, 1994 p.; 3. №15623, UA, Бюл. №3, 1997 p.; 4. №51194, UA, Бюл. №11, 2002 p.; 5. №14590, UA, Бюл. №5, 2006 p. 5 Комп’ютерна верстка Д. Шеверун 45505 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
