Пристрій для дугового зварювання

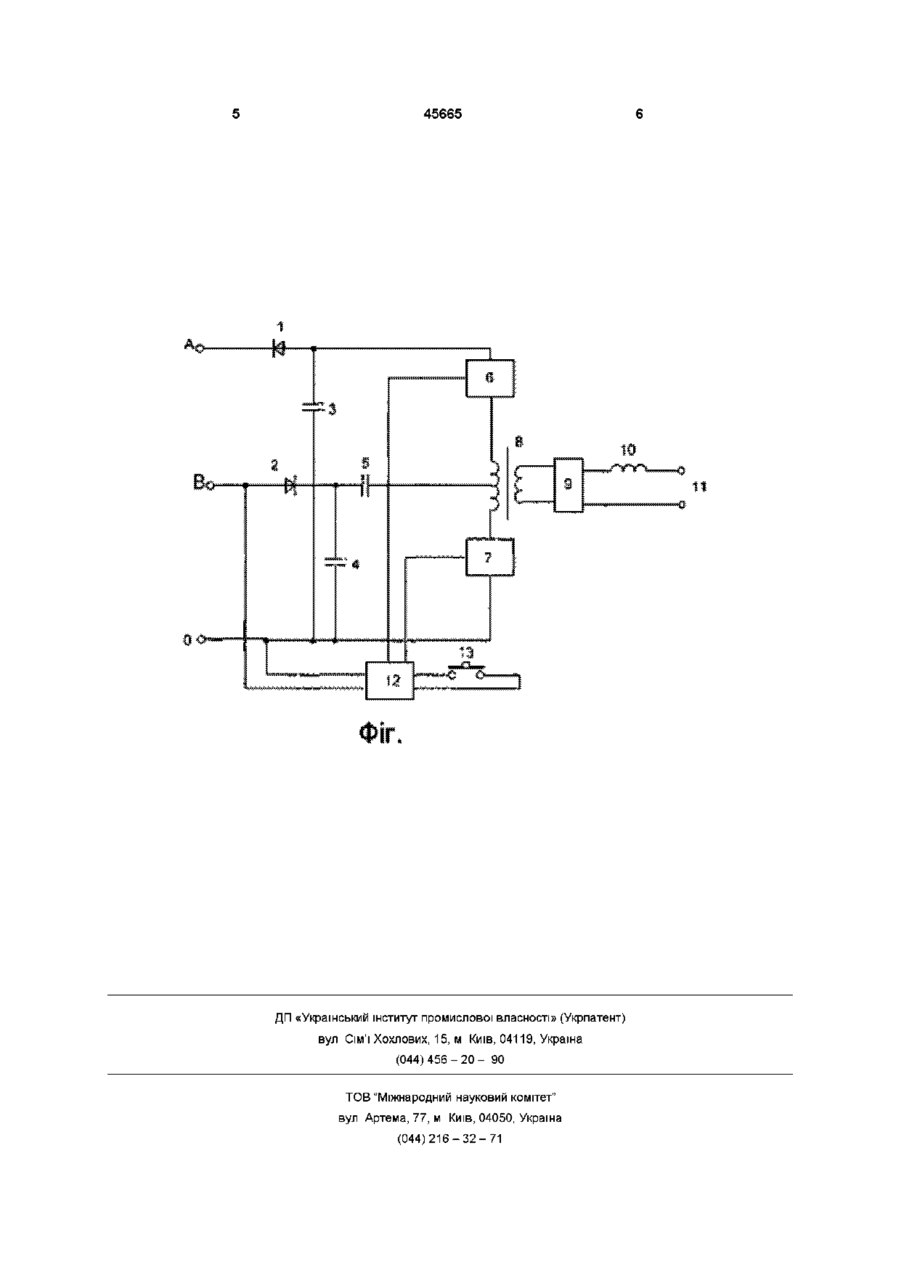

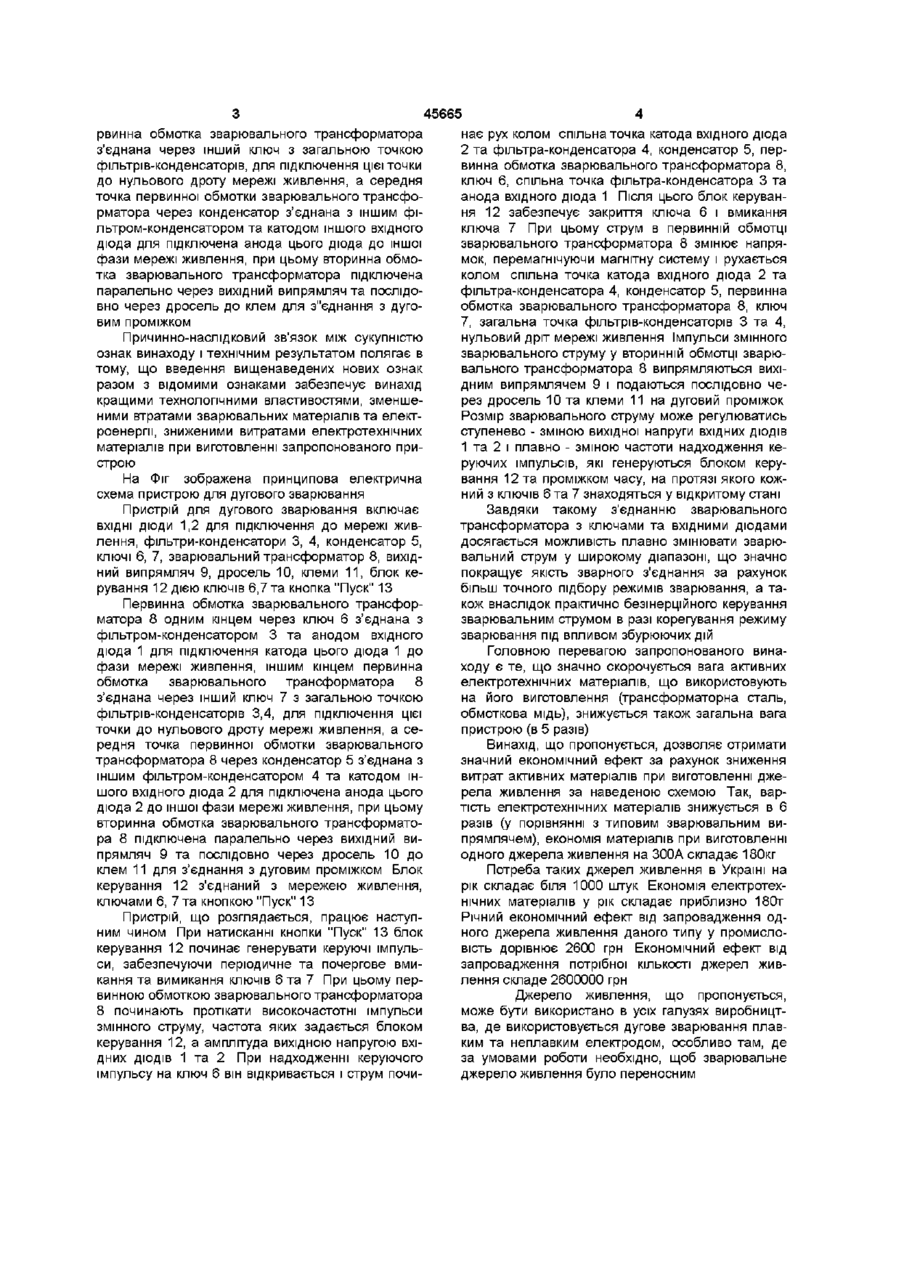

Пристрій для дугового зварювання, що містить ВХІДНІ діоди для підключення до мережі живлення, фільтри-конденсатори, ключі, зварювальний трансформатор, конденсатор, вихідний випрямляч, дросель, клеми, який відрізняється тим, що первинна обмотка зварювального трансформатора одним кінцем через ключ з'єднана з фільтромконденсатором та анодом вхідного діода для підключення катода цього діода до фази мережі живлення, іншим кінцем первинна обмотка зварювального трансформатора з'єднана через інший ключ з загальною точкою фільтрів-конденсаторів, для підключення цієї точки до нульового дроту мережі живлення, а середня точка первинної обмотки зварювального трансформатора через конденсатор з'єднана з іншим фільтромконденсатором та катодом іншого вхідного діода для підключена анода цього діода до іншої фази мережі живлення, при цьому вторинна обмотка зварювального трансформатора підключена паралельно через вихідний випрямляч та послідовно через дросель до клем для з'єднання з дуговим проміжком Винахід має відношення до дугового зварювання, зокрема до джерел живлення електричної зварювальної дуги постійним струмом Відомо пристрій, який забезпечує зварювання постійним струмом (Патон Б Е Технология электрической сварки металлов и сплавов плавлением - М "Машиностроение", 1974 -с 388) Вказаний пристрій складається зі зварювального трансформатора, блока вентилів, дроселя Однак подібним пристроям властиві висока вага та габарити зварювальний випрямляч на струм 300А важить біля 230кг Основна вага у вказаному пристрої припадає на зварювальний трансформатор, габарити та вага якого зумовлені стандартною частотою загальної мережі живлення (50Гц) і не можуть бути істотно зменшені при збереженні обумовлених вихідних параметрів Найбільш близьким за технічною суттю є пристрій на базі імпульсних перетворювачів постійного струму (А С СРСР № 1293782 МКЛ3 В23К9/00 Пентегов І В та ін "Пристрій для дугового зварювання") Цей пристрій містить ВХІДНІ діоди для підключення до мережі живлення, фільтриконденсатори, ключі, конденсатор, зварювальний трансформатор, додаткові конденсатори, вихідний випрямляч, дросель, клеми Навантаження в да ному пристрої повинно бути підключено послідовно через дві робочі конденсаторні батареї Недоліком цього пристрою є наявність додаткових конденсаторів, що призводить до неефективних втрат електроенергії, збільшення ваги та вартості пристрою, а головне - ускладнюється налагодження режимів роботи пристрою В основу винаходу поставлено задачу пристрій для дугового зварювання шляхом виключення додаткових конденсаторів та введенням нових зв'язків МІЖ елементами пристрою забезпечити покращеними технологічними властивостями, зменшеними втратами зварювальних матеріалів та електроенергії, а також зниженими витратами електротехнічних матеріалів при виготовленні запропонованого пристрою Поставлена задача досягається тим, що у запропонованому пристрої, який включає ВХІДНІ ДІОДИ для підключення до мережі живлення, фільтриконденсатори, ключі, зварювальний трансформатор, конденсатор, вихідний випрямляч, дросель, клеми, новим є те, що з пристрою виключено додаткові конденсатори, а первинна обмотка зварювального трансформатора одним кінцем через ключ з'єднана з фільтром-конденсатором та анодом вхідного діода для підключення катода цього діода до фази мережі живлення, іншим кінцем пе ю (О (О ю 45665 рвинна обмотка зварювального трансформатора нає рух колом спільна точка катода вхідного діода з'єднана через інший ключ з загальною точкою 2 та фільтра-конденсатора 4, конденсатор 5, перфільтрів-конденсаторів, для підключення цієї точки винна обмотка зварювального трансформатора 8, до нульового дроту мережі живлення, а середня ключ 6, спільна точка фільтра-конденсатора 3 та точка первинної обмотки зварювального трансфоанода вхідного діода 1 Після цього блок керуванрматора через конденсатор з'єднана з іншим фіня 12 забезпечує закриття ключа 6 і вмикання льтром-конденсатором та катодом іншого вхідного ключа 7 При цьому струм в первинній обмотці діода для підключена анода цього діода до іншої зварювального трансформатора 8 змінює напряфази мережі живлення, при цьому вторинна обмомок, перемагнічуючи магнітну систему і рухається тка зварювального трансформатора підключена колом спільна точка катода вхідного діода 2 та паралельно через вихідний випрямляч та послідофільтра-конденсатора 4, конденсатор 5, первинна вно через дросель до клем для з'єднання з дугообмотка зварювального трансформатора 8, ключ вим проміжком 7, загальна точка фільтрів-конденсаторів 3 та 4, нульовий дріт мережі живлення Імпульси змінного Причинно-наслідковий зв'язок між сукупністю зварювального струму у вторинній обмотці зварюознак винаходу і технічним результатом полягає в вального трансформатора 8 випрямляються вихітому, що введення вищенаведених нових ознак дним випрямлячем 9 і подаються послідовно черазом з відомими ознаками забезпечує винахід рез дросель 10 та клеми 11 на дуговий проміжок кращими технологічними властивостями, зменшеРозмір зварювального струму може регулюватись ними втратами зварювальних матеріалів та електступенево - зміною вихідної напруги вхідних ДІОДІВ роенергії, зниженими витратами електротехнічних 1 та 2 і плавно - зміною частоти надходження кематеріалів при виготовленні запропонованого прируючих імпульсів, які генеруються блоком керустрою вання 12 та проміжком часу, на протязі якого кожНа Фіг зображена принципова електрична ний з ключів 6 та 7 знаходяться у відкритому стані схема пристрою для дугового зварювання Пристрій для дугового зварювання включає Завдяки такому з'єднанню зварювального ВХІДНІ діоди 1,2 для підключення до мережі живтрансформатора з ключами та вхідними діодами лення, фільтри-конденсатори 3, 4, конденсатор 5, досягається можливість плавно змінювати зварюключі 6, 7, зварювальний трансформатор 8, вихідвальний струм у широкому діапазоні, що значно ний випрямляч 9, дросель 10, клеми 11, блок кепокращує якість зварного з'єднання за рахунок рування 12 дією ключів 6,7 та кнопка "Пуск" 13 більш точного підбору режимів зварювання, а також внаслідок практично безінерціиного керування Первинна обмотка зварювального трансфорзварювальним струмом в разі корегування режиму матора 8 одним кінцем через ключ 6 з'єднана з зварювання під впливом збурюючих дій фільтром-конденсатором 3 та анодом вхідного діода 1 для підключення катода цього діода 1 до Головною перевагою запропонованого винафази мережі живлення, іншим кінцем первинна ходу є те, що значно скорочується вага активних обмотка зварювального трансформатора 8 електротехнічних матеріалів, що використовують з'єднана через інший ключ 7 з загальною точкою на його виготовлення (трансформаторна сталь, фільтрів-конденсаторів 3,4, для підключення цієї обмоткова мідь), знижується також загальна вага точки до нульового дроту мережі живлення, а сепристрою (в 5 разів) редня точка первинної обмотки зварювального Винахід, що пропонується, дозволяє отримати трансформатора 8 через конденсатор 5 з'єднана з значний економічний ефект за рахунок зниження іншим фільтром-конденсатором 4 та катодом інвитрат активних матеріалів при виготовленні джешого вхідного діода 2 для підключена анода цього рела живлення за наведеною схемою Так, вардіода 2 до іншої фази мережі живлення, при цьому тість електротехнічних матеріалів знижується в 6 вторинна обмотка зварювального трансформаторазів (у порівнянні з типовим зварювальним вира 8 підключена паралельно через вихідний випрямлячем), економія матеріалів при виготовленні прямляч 9 та послідовно через дросель 10 до одного джерела живлення на 300А складає 180кг клем 11 для з'єднання з дуговим проміжком Блок Потреба таких джерел живлення в Україні на керування 12 з'єднаний з мережею живлення, рік складає біля 1000 штук Економія електротехключами 6, 7 та кнопкою "Пуск" 13 нічних матеріалів у рік складає приблизно 180т Річний економічний ефект від запровадження одПристрій, що розглядається, працює наступного джерела живлення даного типу у промислоним чином При натисканні кнопки "Пуск" 13 блок вість дорівнює 2600 грн Економічний ефект від керування 12 починає генерувати керуючі імпульзапровадження потрібної КІЛЬКОСТІ джерел живси, забезпечуючи періодичне та почергове вмилення складе 2600000 грн кання та вимикання ключів 6 та 7 При цьому первинною обмоткою зварювального трансформатора Джерело живлення, що пропонується, 8 починають протікати високочастотні імпульси може бути використано в усіх галузях виробництзмінного струму, частота яких задається блоком ва, де використовується дугове зварювання плавкерування 12, а амплітуда вихідною напругою вхіким та неплавким електродом, особливо там, де дних ДІОДІВ 1 та 2 При надходженні керуючого за умовами роботи необхідно, щоб зварювальне імпульсу на ключ 6 він відкривається і струм почиджерело живлення було переносним 45665 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вулАртема, 77, м Київ, 04050, Україна (044)216-32-71
