Трелювальний причіп

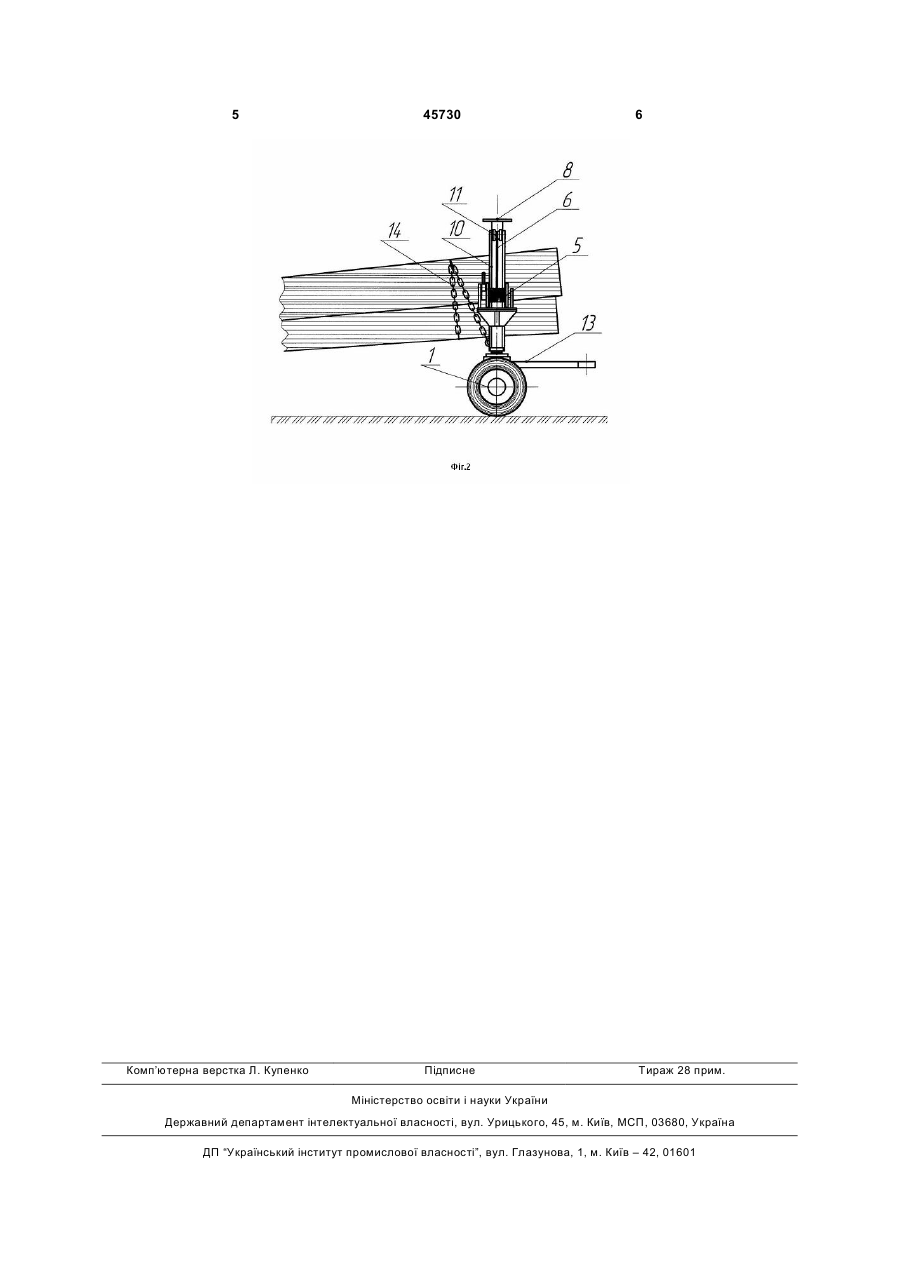

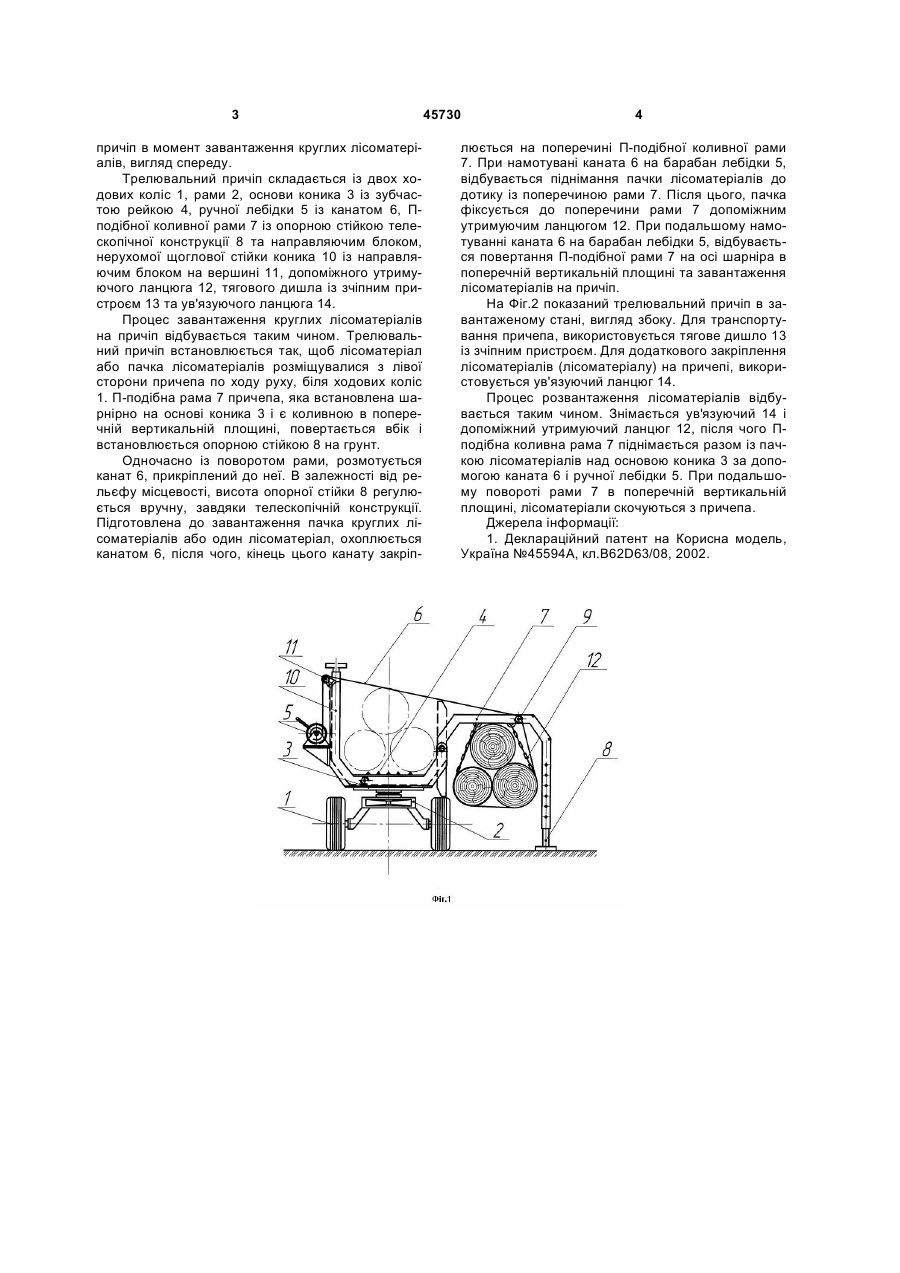

Трелювальний причіп для перевезення круглих лісоматеріалів, що складається із двох ходових коліс, рами, основи коника із зубчастою рейкою, ручної лебідки із канатом, П-подібної коливної рами із опорною стійкою телескопічної конструкції 3 причіп в момент завантаження круглих лісоматеріалів, вигляд спереду. Трелювальний причіп складається із двох ходових коліс 1, рами 2, основи коника 3 із зубчастою рейкою 4, ручної лебідки 5 із канатом 6, Пподібної коливної рами 7 із опорною стійкою телескопічної конструкції 8 та направляючим блоком, нерухомої щоглової стійки коника 10 із направляючим блоком на вершині 11, допоміжного утримуючого ланцюга 12, тягового дишла із зчіпним пристроєм 13 та ув'язуючого ланцюга 14. Процес завантаження круглих лісоматеріалів на причіп відбувається таким чином. Трелювальний причіп встановлюється так, щоб лісоматеріал або пачка лісоматеріалів розміщувалися з лівої сторони причепа по ходу руху, біля ходових коліс 1. П-подібна рама 7 причепа, яка встановлена шарнірно на основі коника 3 і є коливною в поперечній вертикальній площині, повертається вбік і встановлюється опорною стійкою 8 на грунт. Одночасно із поворотом рами, розмотується канат 6, прикріплений до неї. В залежності від рельєфу місцевості, висота опорної стійки 8 регулюється вручну, завдяки телескопічній конструкції. Підготовлена до завантаження пачка круглих лісоматеріалів або один лісоматеріал, охоплюється канатом 6, після чого, кінець цього канату закріп 45730 4 люється на поперечині П-подібної коливної рами 7. При намотувані каната 6 на барабан лебідки 5, відбувається піднімання пачки лісоматеріалів до дотику із поперечиною рами 7. Після цього, пачка фіксується до поперечини рами 7 допоміжним утримуючим ланцюгом 12. При подальшому намотуванні каната 6 на барабан лебідки 5, відбувається повертання П-подібної рами 7 на осі шарніра в поперечній вертикальній площині та завантаження лісоматеріалів на причіп. На Фіг.2 показаний трелювальний причіп в завантаженому стані, вигляд збоку. Для транспортування причепа, використовується тягове дишло 13 із зчіпним пристроєм. Для додаткового закріплення лісоматеріалів (лісоматеріалу) на причепі, використовується ув'язуючий ланцюг 14. Процес розвантаження лісоматеріалів відбувається таким чином. Знімається ув'язуючий 14 і допоміжний утримуючий ланцюг 12, після чого Пподібна коливна рама 7 піднімається разом із пачкою лісоматеріалів над основою коника 3 за допомогою каната 6 і ручної лебідки 5. При подальшому повороті рами 7 в поперечній вертикальній площині, лісоматеріали скочуються з причепа. Джерела інформації: 1. Деклараційний патент на Корисна модель, Україна №45594А, кл.B62D63/08, 2002. 5 Комп’ютерна верстка Л. Купенко 45730 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
