Пристрій для перемішування харчових продуктів

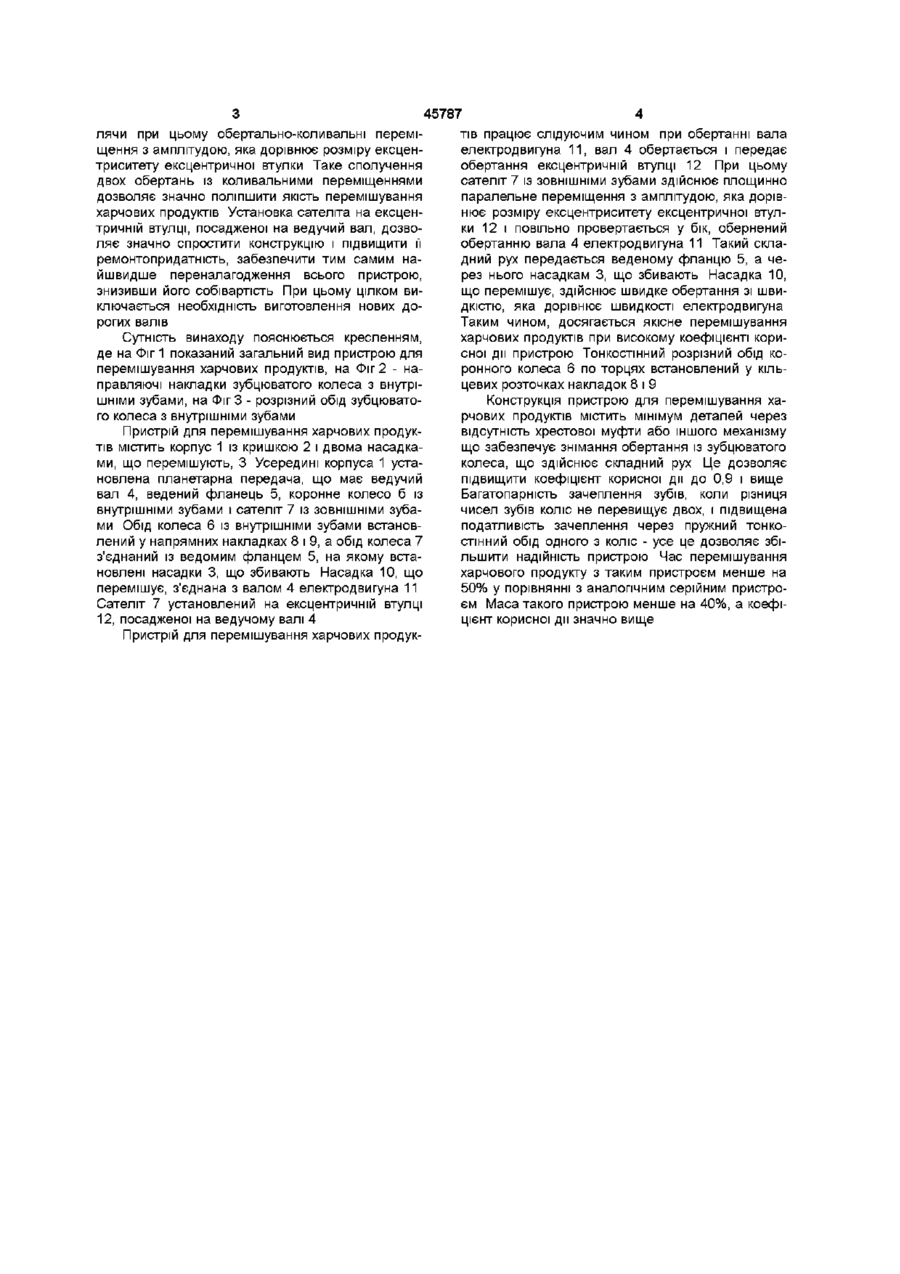

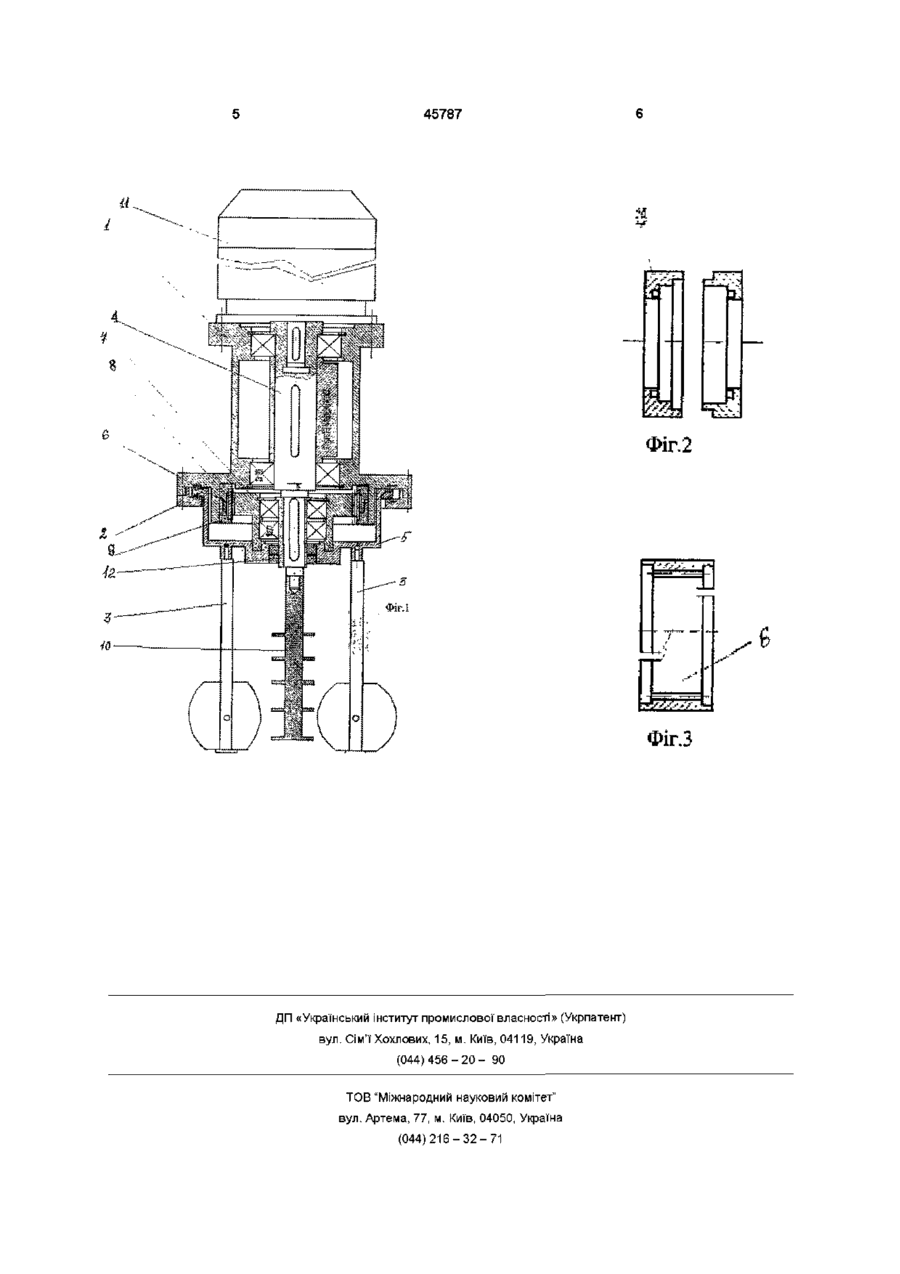

Пристрій для перемішування харчових продуктів, що містить корпус із кришкою і двома насадками, що перемішують, в якому встановлена планетарна передача, що має ведучий вал, ведений пристрій, коронне колесо з внутрішніми зубами і сателіт із ЗОВНІШНІМИ зубами, який відрізняється тим, що додатково містить насадку, що перемішує, з'єднану з ведучим валом, розташованими на одній осі, ведений пристрій виконаний у вигляді веденого фланця, встановленого з можливістю обертання і площинно-паралельного переміщення в радіальних напрямках, на якому встановлені насадки, що перемішують, а коронне колесо виконане тонкостінним із пружного матеріалу і розрізано у формі виступ-виріз зубів, при цьому сателіт установлений на ексцентричній втулці, посадженій на ведучий вал Винахід відноситься до побутових приладів, а саме до пристроїв для перемішування харчових продуктів і може бути використаним в харчовій промисловості і кондитерському виробництві Відомо пристрій для перемішування харчових продуктів (авторське посвідчення СРСР №1540795), що містить корпус, у нижній частині якого укріплена кришка із сухариками хрестової муфти Усередині корпуса розміщена передача, що включає хрестову муфту, ведучий і ведений вали, коронне колесо з внутрішніми зубами і зачеплений із ним сателіт із ЗОВНІШНІМИ зубами, на торці якого виконані сухарики хрестової муфти У ВІДОМІЙ конструкції використаний планетарний мультиплікатор із багатопарним зачепленням зубів зубцюватих коліс, що дозволяє багаторазово збільшити швидкість обертання ведомого вала Проте в цій конструкції 30% енергії витрачається на тертя, коефіцієнт корисної дії хрестової муфти дорівнює - 0,7 Якість перемішування продуктів низьке, а конструкція складна В основу винаходу поставлена задача удосконалення пристрою за рахунок забезпечення додаткової можливості одержання декількох обертань із різними швидкостями при одночасному коливальному прямуванні і спрощенні пристрою, підвищенні його коефіцієнта корисної дії за рахунок усунення хрестової муфти Поставлена задача вирішується тим, що в пристрої для перемішування харчових продуктів, який містить корпус із кришкою і двома насадками, що перемішують, у якому встановлена планетарна передача, що має ведучий вал, ведений пристрій, коронне колесо з внутрішніми зубами і сателіт із ЗОВНІШНІМИ зубами, ВІДПОВІДНО ДО винаходу є до даткова насадка, що перемішує, з'єднана з ведучими валом, розташованими на одній осі, ведений пристрій виконаний у виді веденого фланця, встановленого з можливістю обертання і площинно паралельного переміщення в радіальних напрямках, на якому установлені насадки, що перемішують, а коронне колесо виконане тонкостінним із пружного матеріалу і розрізано у формі виступвиріз зубів, при цьому сателіт установлений на ексцентричній втулці, посадженій на ведучий вал Запропонований пристрій для перемішування харчових продуктів містить планетарний механізм із багатопарним зачепленням зубів коліс, причому обід колеса з внутрішніми зубами виконаний тонкостінним і розрізаний у формі виступ-виріз зубів З обох торців тонкостінний обід встановлений у напрямних накладках, при передачі навантаження обід деформується і у роботі бере участь багато пар зубів Податливість зачеплення зубів знижує динамічні навантаження і неминучі похибки виготовлення і монтажу, тим самим досягається високий коефіцієнт корисної дії пристрою Насадка, що перемішує, виконує обертання зі швидкістю приводного електродвигуна, а насадки, що збивають, повільно обертаються в протилежну сторону, роб 1 00 ю 45787 лячи при цьому обертально-коливальні перемітів працює слідуючим чином при обертанні вала щення з амплітудою, яка дорівнює розміру ексценелектродвигуна 11, вал 4 обертається і передає триситету ексцентричної втулки Таке сполучення обертання ексцентричній втулці 12 При цьому двох обертань із коливальними переміщеннями сателіт 7 із ЗОВНІШНІМИ зубами здійснює площинно дозволяє значно поліпшити якість перемішування паралельне переміщення з амплітудою, яка дорівхарчових продуктів Установка сателіта на ексценнює розміру ексцентриситету ексцентричної втултричній втулці, посадженої на ведучий вал, дозвоки 12 і повільно провертається у бік, обернений ляє значно спростити конструкцію і підвищити її обертанню вала 4 електродвигуна 11 Такий скларемонтопридатність, забезпечити тим самим надний рух передається веденому фланцю 5, а чейшвидше переналагодження всього пристрою, рез нього насадкам 3, що збивають Насадка 10, знизивши його собівартість При цьому цілком вищо перемішує, здійснює швидке обертання зі швиключається необхідність виготовлення нових додкістю, яка дорівнює швидкості електродвигуна рогих валів Таким чином, досягається якісне перемішування харчових продуктів при високому коефіцієнті кориСутність винаходу пояснюється кресленням, сної дії пристрою Тонкостінний розрізний обід коде на Фіг 1 показаний загальний вид пристрою для ронного колеса 6 по торцях встановлений у кільперемішування харчових продуктів, на Фіг 2 - нацевих розточках накладок 8 і 9 правляючі накладки зубцюватого колеса з внутрішніми зубами, на Фіг 3 - розрізний обід зубцюватого колеса з внутрішніми зубами Пристрій для перемішування харчових продуктів містить корпус 1 із кришкою 2 і двома насадками, що перемішують, 3 Усередині корпуса 1 установлена планетарна передача, що має ведучий вал 4, ведений фланець 5, коронне колесо б із внутрішніми зубами і сателіт 7 із ЗОВНІШНІМИ зубами Обід колеса 6 із внутрішніми зубами встановлений у напрямних накладках 8 і 9, а обід колеса 7 з'єднаний із ведомим фланцем 5, на якому встановлені насадки 3, що збивають Насадка 10, що перемішує, з'єднана з валом 4 електродвигуна 11 Сателіт 7 установлений на ексцентричній втулці 12, посадженої на ведучому валі 4 Пристрій для перемішування харчових продук Конструкція пристрою для перемішування харчових продуктів містить мінімум деталей через відсутність хрестової муфти або іншого механізму що забезпечує знімання обертання із зубцюватого колеса, що здійснює складний рух Це дозволяє підвищити коефіцієнт корисної дії до 0,9 і вище Багатопарність зачеплення зубів, коли різниця чисел зубів коліс не перевищує двох, і підвищена податливість зачеплення через пружний тонкостінний обід одного з коліс - усе це дозволяє збільшити надійність пристрою Час перемішування харчового продукту з таким пристроєм менше на 50% у порівнянні з аналогічним серійним пристроєм Маса такого пристрою менше на 40%, а коефіцієнт корисної дії значно вище 45787 s Фіг.2 Фіг.З ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'їХохлових, 15, м. Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)216-32-71
