Спосіб обробки шкіри

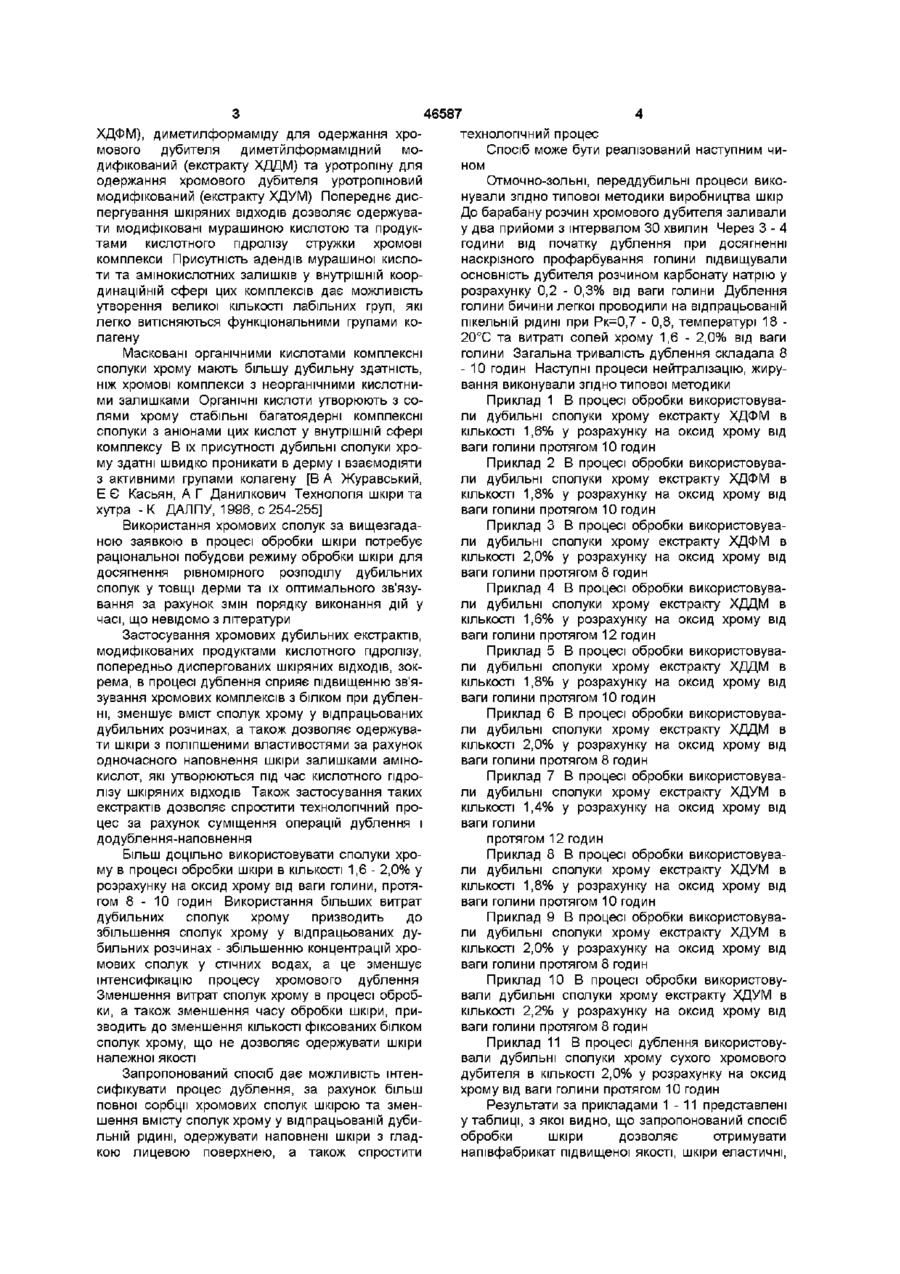

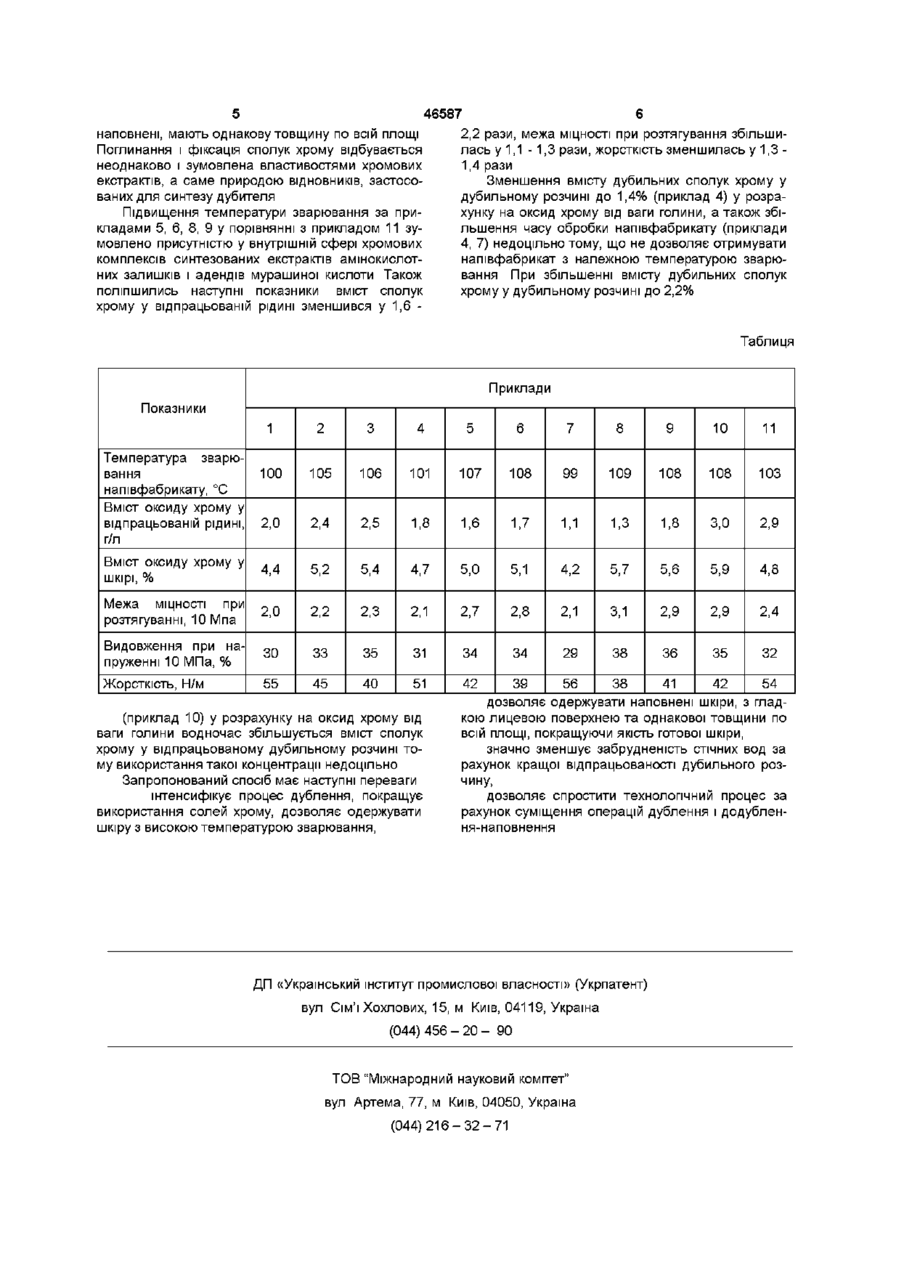

Спосіб обробки шкіри шляхом дублення пікельованої голини сполуками хрому і додублення наповнення, який відрізняється тим, що дублення пікельованої голини сполуками хрому і додублення-наповнення суміщено в одному процесі протягом 8-10 годин, а як сполуки хрому використовують екстракт, отриманий при відновленні біхромату попередньо диспергованими шкіряними відходами, розчиненими у сірчаній кислоті, в КІЛЬКОСТІ 1,6-2,0% у розрахунку на оксид хрому від ваги голини Винахід відноситься до шкіряного виробництва, а саме до способу обробки шкіри, і може бути застосований при дубленні шкір Відомий спосіб обробки шкіри шляхом дублення нікельованої голини розчином основних хромових сполук при температурі 20 - 30°С , рН = 1,5 - 4,2 Для досягнення бажаних властивостей шкіри дубильний розчин повинен містить 1,5 4,5% СГ2О3 від ваги голини Готовий дублений напівфабрикат містить 3,5 - 5% СГ2О3 у розрахунку на суху вагу шкіри [В А Журавський, Е Є Касьян, А Г Данилкович Технологія шкіри та хутра - К ДАЛПУ, 1996, с 348-357] Недоліком відомого способу є значна витрата дубильних сполук хрому та значний вміст оксиду хрому в стічних водах - 38г/л Відомий спосіб обробки шкіри, який включає сумісний процес нікелювання та першої фази дублення хромовмісним кислотним гідролізатом хромової стружки [Автсв SU №1546490, М Кл С 14 С 1/08, 3/06, 1990] Білковий гідролізат одержують низькомолекулярним способом з низьким вмістом основного продукту (12 - 15%), тому він погано закріплюється у шкірі, шкіра ненаповнена Проведення додаткових операцій проміжного стругання та контурування ускладнює технологічний процес Відомий також спосіб обробки шкіри шляхом дублення пікельованої голини сполуками хрому і додублення-наповнення Додублення-наповнення шкір здійснюють диціандиамідним дубителем, який модифікований продуктами гідролізу хромової стружки (прототип) [Автсв SU №1608223, М Кл С14 С 3/06, 3/18, 1990] Цей спосіб потребує проведення двохфазного дублення основними сполуками хрому та послідуючого додубленнянаповнення при рК= 1,5 - 2,0, температурі 60 65°С, протягом 1,0 - 1,5 годин при витраті модифікованого дубителя у КІЛЬКОСТІ 3 - 4% від ваги струганих шкір, а це в свою чергу ускладнює проведення технологічного процесу обробки шкіри В основу винаходу покладено задачу створити такий спосіб обробки шкіри, в якому шляхом зміни порядку виконання дій у часі забезпечилось би спрощення технологічного процесу при підвищенні якості та зменшенні вмісту сполук хрому у відпрацьованій дубильній розчині Поставлена задача вирішується тим, що в способі обробки шкіри шляхом дублення нікельованої голини сполуками хрому і додубленнянаповнення, згідно з винаходом, процеси дублення нікельованої голини сполуками хрому і додублення-наповнення ведуть одночасно протягом 8 10 годин, а як сполуки хрому використовують екстракт, отриманий при відновленні біхромату попередньо диспергованими шкіряними відходами, розчиненими у сірчаній кислоті, в КІЛЬКОСТІ 1,6 2,0% у розрахунку на оксид хрому від ваги голини Відомий спосіб одержання хромового екстракту шляхом відновлення біхромату, в якому як відновник використовують попередньо дисперговану хромову стружку, розчинену у сірчаній кислоті [Заяв № 2000105862 від 00 10 17 , М Кл С 14 С 3/00, рішення про видачу патенту України від 28 03 01] Як диспергатори використовують водні розчини формаміду для одержання хромового дубителя формамідний модифікований (екстракту 1 00 ю (О 46587 технологічний процес Спосіб може бути реалізований наступним чином Отмочно-зольні, переддубильні процеси виконували згідно типової методики виробництва шкір До барабану розчин хромового дубителя заливали у два прийоми з інтервалом ЗО хвилин Через 3 - 4 години від початку дублення при досягненні наскрізного профарбування голини підвищували основність дубителя розчином карбонату натрію у розрахунку 0,2 - 0,3% від ваги голини Дублення голини бичини легкої проводили на відпрацьованій пікельній рідині при Рк=0,7 - 0,8, температурі 18 20°С та витраті солей хрому 1,6 - 2,0% від ваги голини Загальна тривалість дублення складала 8 Масковані органічними кислотами комплексні - 10 годин Наступні процеси нейтралізацію, жирусполуки хрому мають більшу дубильну здатність, вання виконували згідно типової методики ніж хромові комплекси з неорганічними кислотними залишками Органічні кислоти утворюють з соПриклад 1 В процесі обробки використовувалями хрому стабільні багатоядерні комплексні ли дубильні сполуки хрому екстракту ХДФМ в сполуки з аніонами цих кислот у внутрішній сфері КІЛЬКОСТІ 1,6% у розрахунку на оксид хрому від комплексу В їх присутності дубильні сполуки хроваги голини протягом 10 годин му здатні швидко проникати в дерму і взаємодіяти Приклад 2 В процесі обробки використовуваз активними групами колагену [В А Журавський, ли дубильні сполуки хрому екстракту ХДФМ в Е Є Касьян, А Г Данилкович Технологія шкіри та КІЛЬКОСТІ 1,8% у розрахунку на оксид хрому від хутра-К ДАЛПУ, 1996, с 254-255] ваги голини протягом 10 годин Використання хромових сполук за вищезгадаПриклад З В процесі обробки використовуваною заявкою в процесі обробки шкіри потребує ли дубильні сполуки хрому екстракту ХДФМ в раціональної побудови режиму обробки шкіри для КІЛЬКОСТІ 2,0% у розрахунку на оксид хрому від досягнення рівномірного розподілу дубильних ваги голини протягом 8 годин сполук у товщі дерми та їх оптимального зв'язуПриклад 4 В процесі обробки використовувавання за рахунок змін порядку виконання дій у ли дубильні сполуки хрому екстракту ХДДМ в часі, що невідомо з літератури КІЛЬКОСТІ 1,6% у розрахунку на оксид хрому від ваги голини протягом 12 годин Застосування хромових дубильних екстрактів, модифікованих продуктами кислотного гідролізу, Приклад 5 В процесі обробки використовувапопередньо диспергованих шкіряних ВІДХОДІВ, зокли дубильні сполуки хрому екстракту ХДДМ в рема, в процесі дублення сприяє підвищенню зв'яКІЛЬКОСТІ 1,8% у розрахунку на оксид хрому від зування хромових комплексів з білком при дубленваги голини протягом 10 годин ні, зменшує вміст сполук хрому у відпрацьованих Приклад 6 В процесі обробки використовувадубильних розчинах, а також дозволяє одержували дубильні сполуки хрому екстракту ХДДМ в ти шкіри з поліпшеними властивостями за рахунок КІЛЬКОСТІ 2,0% у розрахунку на оксид хрому від одночасного наповнення шкіри залишками аміноваги голини протягом 8 годин кислот, які утворюються під час кислотного гідроПриклад 7 В процесі обробки використовувалізу шкіряних ВІДХОДІВ Також застосування таких ли дубильні сполуки хрому екстракту ХДУМ в екстрактів дозволяє спростити технологічний проКІЛЬКОСТІ 1,4% у розрахунку на оксид хрому від цес за рахунок суміщення операцій дублення і ваги голини додублення-наповнення протягом 12 годин Більш ДОЦІЛЬНО використовувати сполуки хроПриклад 8 В процесі обробки використовуваму в процесі обробки шкіри в КІЛЬКОСТІ 1,6 - 2,0% у ли дубильні сполуки хрому екстракту ХДУМ в розрахунку на оксид хрому від ваги голини, протяКІЛЬКОСТІ 1,8% у розрахунку на оксид хрому від гом 8 - 1 0 годин Використання більших витрат ваги голини протягом 10 годин дубильних сполук хрому призводить до Приклад 9 В процесі обробки використовувазбільшення сполук хрому у відпрацьованих дули дубильні сполуки хрому екстракту ХДУМ в бильних розчинах - збільшенню концентрацій хроКІЛЬКОСТІ 2,0% у розрахунку на оксид хрому від мових сполук у стічних водах, а це зменшує ваги голини протягом 8 годин інтенсифікацію процесу хромового дублення Приклад 10 В процесі обробки використовуЗменшення витрат сполук хрому в процесі обробвали дубильні сполуки хрому екстракту ХДУМ в ки, а також зменшення часу обробки шкіри, приКІЛЬКОСТІ 2,2% у розрахунку на оксид хрому від зводить до зменшення КІЛЬКОСТІ фіксованих білком ваги голини протягом 8 годин сполук хрому, що не дозволяє одержувати шкіри Приклад 11 В процесі дублення використовуналежної якості вали дубильні сполуки хрому сухого хромового дубителя в КІЛЬКОСТІ 2,0% у розрахунку на оксид Запропонований спосіб дає можливість інтенхрому від ваги голини протягом 10 годин сифікувати процес дублення, за рахунок більш повної сорбції хромових сполук шкірою та зменРезультати за прикладами 1-11 представлені шення вмісту сполук хрому у відпрацьованій дубиу таблиці, з якої видно, що запропонований спосіб льній рідині, одержувати наповнені шкіри з гладобробки шкіри дозволяє отримувати кою лицевою поверхнею, а також спростити напівфабрикат підвищеної якості, шкіри еластичні, ХДФМ), диметилформаміду для одержання хромового дубителя диметйлформамідний модифікований (екстракту ХДДМ) та уротропіну для одержання хромового дубителя уротропшовий модифікований (екстракту ХДУМ) Попереднє диспергування шкіряних ВІДХОДІВ дозволяє одержувати модифіковані мурашиною кислотою та продуктами кислотного гідролізу стружки хромові комплекси Присутність адендів мурашиної кислоти та амінокислотних залишків у внутрішній координаційній сфері цих комплексів дає можливість утворення великої КІЛЬКОСТІ лабільних груп, які легко витісняються функціональними групами колагену 46587 2,2 рази, межа МІЦНОСТІ при розтягування збільшинаповнені, мають однакову товщину по всій площі лась у 1,1 -1,3 рази, жорсткість зменшилась у 1,3 Поглинання і фіксація сполук хрому відбувається 1,4 рази неоднаково і зумовлена властивостями хромових Зменшення вмісту дубильних сполук хрому у екстрактів, а саме природою ВІДНОВНИКІВ, застосодубильному розчині до 1,4% (приклад 4) у розраваних для синтезу дубителя хунку на оксид хрому від ваги голини, а також збіПідвищення температури зварювання за прильшення часу обробки напівфабрикату (приклади кладами 5, 6, 8, 9 у порівнянні з прикладом 11 зу4, 7) недоцільно тому, що не дозволяє отримувати мовлено присутністю у внутрішній сфері хромових напівфабрикат з належною температурою зварюкомплексів синтезованих екстрактів амінокислотвання При збільшенні вмісту дубильних сполук них залишків і адендів мурашиної кислоти Також хрому у дубильному розчині до 2,2% поліпшились наступні показники вміст сполук хрому у відпрацьованій рідині зменшився у 1,6 Таблиця Приклади Показники 1 2 3 4 5 6 7 8 9 10 11 100 105 106 101 107 108 99 109 108 108 103 2,0 2,4 2,5 1,8 1,6 1,7 1,1 1,3 1,8 3,0 2,9 4,4 5,2 5,4 4,7 5,0 5,1 4,2 5,7 5,6 5,9 4,8 2,0 2,2 2,3 2,1 2,7 2,8 2,1 3,1 2,9 2,9 2,4 Видовження при наЗО пруженні 10 МПа, % 33 35 31 34 34 29 38 36 35 32 Жорсткість, Н/м 45 40 51 42 Температура зварювання напівфабрикату, °С Вміст оксиду хрому у відпрацьованій рідині, г/л Вміст оксиду хрому у шкірі, % Межа МІЦНОСТІ при розтягуванні, 10 Мпа 55 (приклад 10) у розрахунку на оксид хрому від ваги голини водночас збільшується вміст сполук хрому у відпрацьованому дубильному розчині тому використання такої концентрації недоцільно Запропонований спосіб має наступні переваги інтенсифікує процес дублення, покращує використання солей хрому, дозволяє одержувати шкіру з високою температурою зварювання, 39 56 38 41 42 54 дозволяє одержувати наповнені шкіри, з гладкою лицевою поверхнею та однакової товщини по всій площі, покращуючи якість готової шкіри, значно зменшує забрудненість стічних вод за рахунок кращої відпрацьованості дубильного розчину, дозволяє спростити технологічний процес за рахунок суміщення операцій дублення і додублення-наповнення ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
