Ваговий пристрій

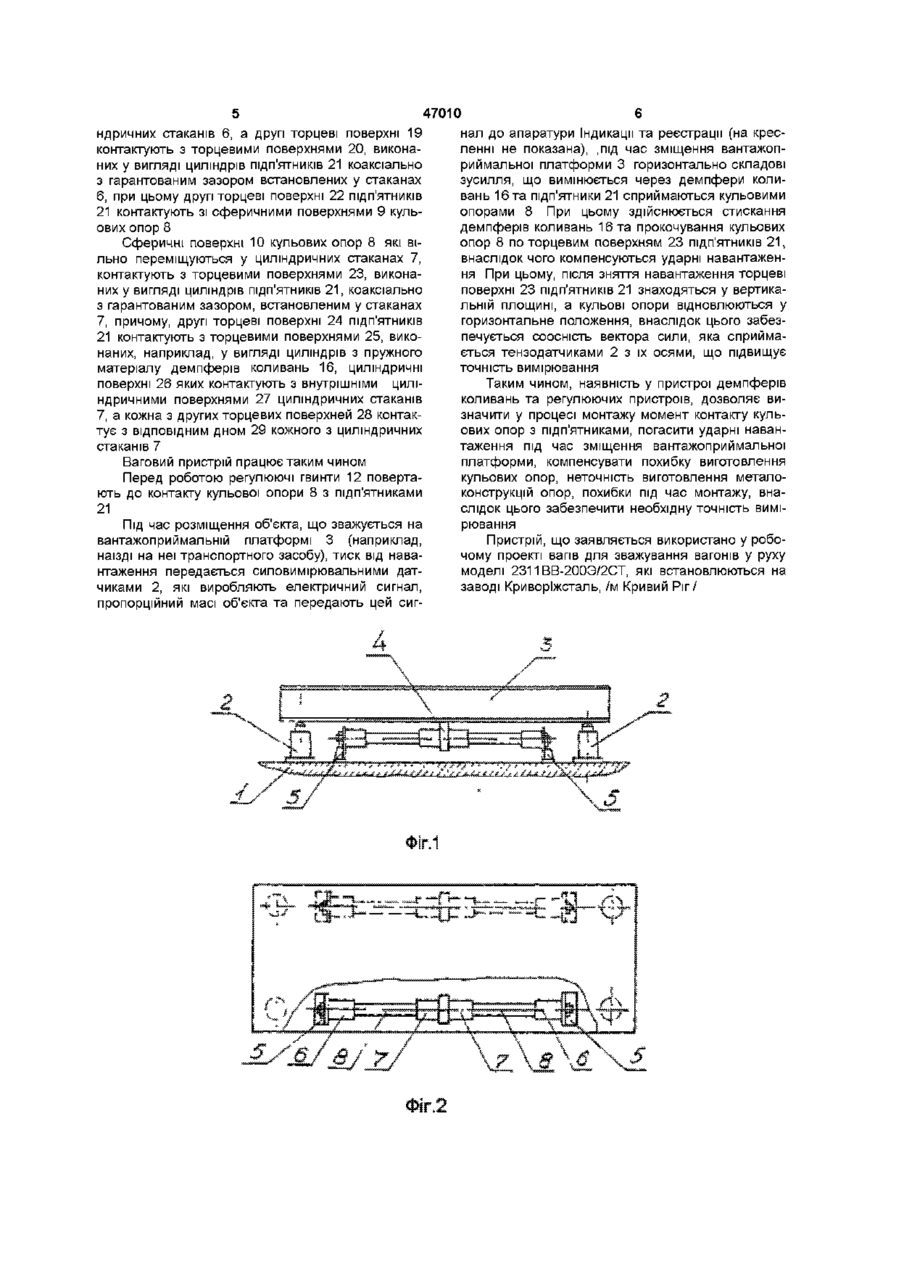

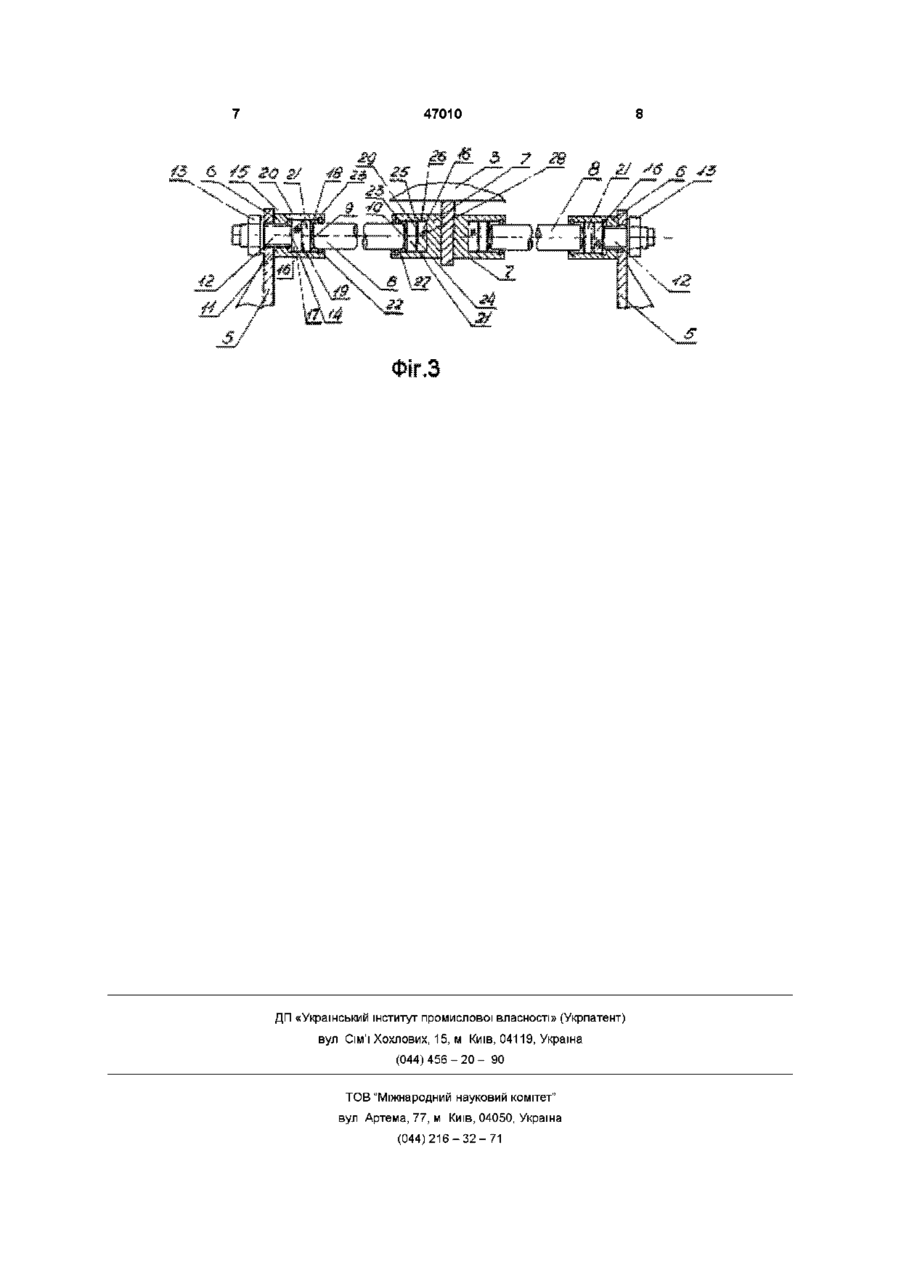

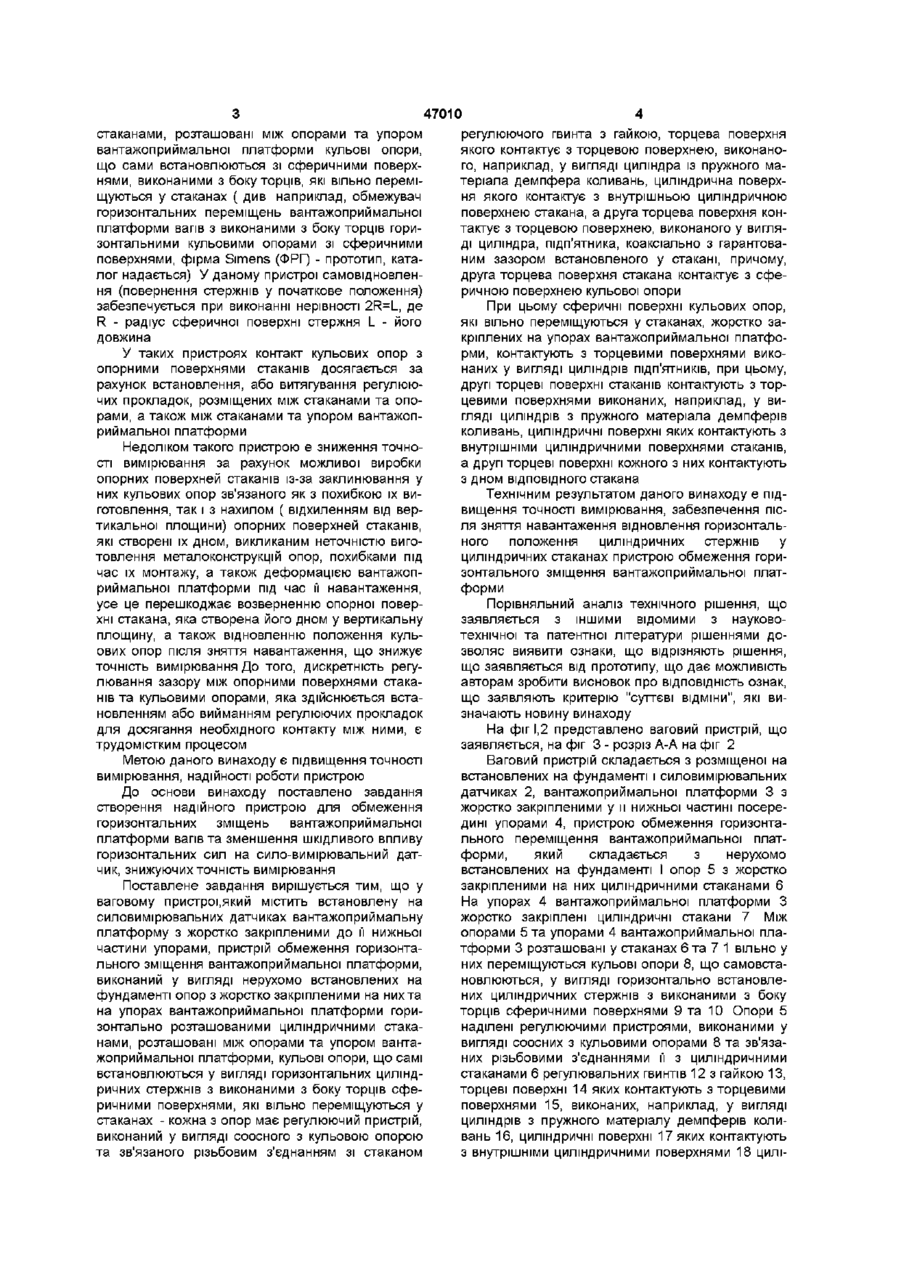

Ваговий пристрій, який містить встановлену на силовимірювальних датчиках вантажоприймальну платформу з жорстко закріпленими до її нижньої частини упорами, пристрій обмеження горизонтального зміщення вантажоприймальної платформи виконаний у вигляді нерухомо встановлених на фундаменті опор з жорстко закріпленими на них та на упорах вантажоприймальної платформи горизонтально розташованими циліндричними стаканами, розташованими між опорами та упором вантажоприймальної платформи кульових опор, що самовстановлюються у вигляді горизонтальних циліндричних стрижнів з виконаними з боку торців сферичними поверхнями, які вільно переміщуються у стаканах, який відрізняється тим, що кожна опора наділена регулюючим пристроєм, виконаним у вигляді Винахід відноситься до ваговимірювальної техніки І може бути використаний у вагах, які працюють в умовах підвищених динамічних навантажень, зокрема, у вагах для зважування транспортних засобів у руху ВІДОМІ пристрої для зменшення впливу горизонтальних сил від навантаження, температурних та пружних деформацій вантажоприймальної платформи на роботу силовимірювальних датчиків вапв, які містять встановлений між вантажоприймальною платформою та фундаментом циліндричний підп'ятник, ЯКИЙ опирається через кульки, розміщені у сепараторі на силопередаючу накладку, через яку зусилля від навантаження передається на силовимірювальний датчик У даному пристрої тангенційні зусилля, які виникають під час СПІВВІСНОГО з кульовою опорою та звязаного різьбовим з'єднанням зі стаканом регулюючого гвинта з гайкою, торцева поверхня якого контактує з торцевою поверхнею, виконаною у вигляді циліндра з пружного матеріалу демпфера коливань, циліндрична поверхня якого контактує з внутрішньою циліндричною поверхнею стакана, а друга торцева поверхня контактує з торцевою поверхнею, виконаною у вигляді циліндра підп'ятника, коаксіально з гарантованим зазором, встановленим у стакані, причому друга торцева поверхня підп'ятника контактує зі сферичною поверхнею кульової опори, при цьому сферичні поверхні кульових опор, що вільно переміщуються у стаканах, жорстко закріплених на упорах вантажоприймальної платформи, контактують з торцевими поверхнями, виконаними у вигляді циліндрів ПІДП'ЯТНИКІВ коаксіально з гарантованим зазором, встановленим у стаканах, причому другі торцеві поверхні ПІДП'ЯТНИКІВ контактують з торцевими поверхнями, виконаними, наприклад, у вигляді циліндрів з пружного матеріалу демпферів коливань, циліндричні поверхні яких контактують з внутрішніми циліндричними поверхнями стаканів, а другі торцеві поверхні кожної з них контактують з дном ВІДПОВІДНОГО стакана о о передавання навантаження на силовимірювальний датчик через силопередаючу накладку та циліндричний шарнір, сприймаються нерухомо встановленим на фундаменті стояком (див наприклад, вантажоприймальну опору вапв по а с №1296846) Недоліком такого пристрою є складність конструкції, зниження точності та надійності вимірювання за рахунок жорсткості силопередаючої накладки, виникнення залишкових деформацій у циліндричнім шарнірі ВІДОМІ пристрої для обмеження горизонтальних зміщень вантажоприймальної платформи вапв, які містять нерухомо встановлені на фундаменті опори з жорстко закріпленими на них горизонтально розташованими циліндричними 47010 стаканами, розташовані між опорами та упором вантажоприймальної платформи кульові опори, що сами встановлюються зі сферичними поверхнями, виконаними з боку торців, які вільно переміщуються у стаканах ( див наприклад, обмежувач горизонтальних переміщень вантажоприймальної платформи вапв з виконаними з боку торців горизонтальними кульовими опорами зі сферичними поверхнями, фірма Simens (ФРГ) - прототип, каталог надається) У даному пристрої самовідновлення (повернення стержнів у початкове положення) забезпечується при виконанні нерівності 2R=L, де R - радіус сферичної поверхні стержня L - його довжина У таких пристроях контакт кульових опор з опорними поверхнями стаканів досягається за рахунок встановлення, або витягування регулюючих прокладок, розміщених між стаканами та опорами, а також між стаканами та упором вантажоприймальної платформи Недоліком такого пристрою є зниження точності вимірювання за рахунок можливої виробки опорних поверхней стаканів із-за заклинювання у них кульових опор зв'язаного як з похибкою їх виготовлення, так і з нахилом ( відхиленням від вертикальної площини) опорних поверхней стаканів, які створені їх дном, викликаним неточністю виготовлення металоконструкцій опор, похибками під час їх монтажу, а також деформацією вантажоприймальної платформи під час її навантаження, усе це перешкоджає возверненню опорної поверхні стакана, яка створена його дном у вертикальну площину, а також відновленню положення кульових опор після зняття навантаження, що знижує точність вимірювання До того, дискретність регулювання зазору між опорними поверхнями стаканів та кульовими опорами, яка здійснюється встановленням або вийманням регулюючих прокладок для досягання необхідного контакту між ними, є трудомістким процесом Метою даного винаходу є підвищення точності вимірювання, надійності роботи пристрою До основи винаходу поставлено завдання створення надійного пристрою для обмеження горизонтальних зміщень вантажоприймальної платформи вагівта зменшення шкідливого впливу горизонтальних сил на сило-вимірювальний датчик, знижуючих точність вимірювання Поставлене завдання вирішується тим, що у ваговому пристрої,який містить встановлену на силовимірювальних датчиках вантажоприймальну платформу з жорстко закріпленими до її нижньої частини упорами, пристрій обмеження горизонтального зміщення вантажоприймальної платформи, виконаний у вигляді нерухомо встановлених на фундаменті опор з жорстко закріпленими на них та на упорах вантажоприймальної платформи горизонтально розташованими циліндричними стаканами, розташовані між опорами та упором вантажоприймальної платформи, кульові опори, що самі встановлюються у вигляді горизонтальних циліндричних стержнів з виконаними з боку торців сферичними поверхнями, які вільно переміщуються у стаканах - кожна з опор має регулюючий пристрій, виконаний у вигляді соосного з кульовою опорою та зв'язаного різьбовим з'єднанням зі стаканом регулюючого гвинта з гайкою, торцева поверхня якого контактує з торцевою поверхнею, виконаного, наприклад, у вигляді циліндра із пружного матеріала демпфера коливань, циліндрична поверхня якого контактує з внутрішньою циліндричною поверхнею стакана, а друга торцева поверхня контактує з торцевою поверхнею, виконаного у вигляді циліндра, підп'ятника, коаксіально з гарантованим зазором встановленого у стакані, причому, друга торцева поверхня стакана контактує з сферичною поверхнею кульової опори При цьому сферичні поверхні кульових опор, які вільно переміщуються у стаканах, жорстко закріплених на упорах вантажоприймальної платформи, контактують з торцевими поверхнями виконаних у вигляді циліндрів ПІДП'ЯТНИКІВ, при цьому, другі торцеві поверхні стаканів контактують з торцевими поверхнями виконаних, наприклад, у вигляді циліндрів з пружного матеріала демпферів коливань, циліндричні поверхні яких контактують з внутрішніми циліндричними поверхнями стаканів, а другі торцеві поверхні кожного з них контактують з дном ВІДПОВІДНОГО стакана Технічним результатом даного винаходу є підвищення точності вимірювання, забезпечення після зняття навантаження відновлення горизонтального положення циліндричних стержнів у циліндричних стаканах пристрою обмеження горизонтального зміщення вантажоприймальної платформи Порівняльний аналіз технічного рішення, що заявляється з іншими відомими з науковотехнічної та патентної літератури рішеннями дозволяс виявити ознаки, що відрізняють рішення, що заявляється від прототипу, що дає можливість авторам зробити висновок про ВІДПОВІДНІСТЬ ознак, що заявляють критерію "суттєві ВІДМІНИ", ЯКІ визначають новину винаходу На фіг 1,2 представлено ваговий пристрій, що заявляється, на фіг 3 - розріз А-А на фіг 2 Ваговий пристрій складається з розміщеної на встановлених на фундаменті і силовимірювальних датчиках 2, вантажоприймальної платформи 3 з жорстко закріпленими у и нижньої частині посередині упорами 4, пристрою обмеження горизонтального переміщення вантажоприймальної платформи, який складається з нерухомо встановлених на фундаменті І опор 5 з жорстко закріпленими на них циліндричними стаканами 6 На упорах 4 вантажоприймальної платформи З жорстко закріплені циліндричні стакани 7 Між опорами 5 та упорами 4 вантажоприймальної платформи 3 розташовані у стаканах 6 та 7 1 вільно у них переміщуються кульові опори 8, що самовстановлюються, у вигляді горизонтально встановлених циліндричних стержнів з виконаними з боку торців сферичними поверхнями 9 та 10 Опори 5 наділені регулюючими пристроями, виконаними у вигляді соосних з кульовими опорами 8 та зв'язаних різьбовими з'єднаннями її з циліндричними стаканами 6 регулювальних гвинтів 12 з гайкою 13, торцеві поверхні 14 яких контактують з торцевими поверхнями 15, виконаних, наприклад, у вигляді циліндрів з пружного матеріалу демпферів коливань 16, циліндричні поверхні 17 яких контактують з внутрішніми циліндричними поверхнями 18 цилі 47010 ндричних стаканів 6, а другі торцеві поверхні 19 контактують з торцевими поверхнями 20, виконаних у вигляді циліндрів ПІДП'ЯТНИКІВ 21 коаксіально з гарантованим зазором встановлених у стаканах 6, при цьому другі торцеві поверхні 22 ПІДП'ЯТНИКІВ 21 контактують зі сферичними поверхнями 9 кульових опор 8 Сферичні поверхні 10 кульових опор 8 які вільно переміщуються у циліндричних стаканах 7, контактують з торцевими поверхнями 23, виконаних у вигляді циліндрів ПІДП'ЯТНИКІВ 21, коаксіально з гарантованим зазором, встановленим у стаканах 7, причому, другі торцеві поверхні 24 ПІДП'ЯТНИКІВ 21 контактують з торцевими поверхнями 25, виконаних, наприклад, у вигляді циліндрів з пружного матеріалу демпферів коливань 16, циліндричні поверхні 26 яких контактують з внутрішніми циліндричними поверхнями 27 циліндричних стаканів 7, а кожна з других торцевих поверхней 28 контактує з ВІДПОВІДНИМ дном 29 кожного з циліндричних стаканів 7 Ваговий пристрій працює таким чином Перед роботою регулюючі гвинти 12 повертають до контакту кульової опори 8 з підп'ятниками 21 Під час розміщення об'єкта, що зважується на вантажоприймальній платформі 3 (наприклад, наїзді на неї транспортного засобу), тиск від навантаження передається силовимірювальними датчиками 2, які виробляють електричний сигнал, пропорційний масі об'єкта та передають цей сиг нал до апаратури Індикації та реєстрації (на кресленні не показана), ,під час зміщення вантажоприймальної платформи 3 горизонтально складові зусилля, що вимінюється через демпфери коливань 16 та підп'ятники 21 сприймаються кульовими опорами 8 При цьому здійснюється стискання демпферів коливань 16 та прокочування кульових опор 8 по торцевим поверхням 23 ПІДП'ЯТНИКІВ 21, внаслідок чого компенсуються ударні навантаження При цьому, після зняття навантаження торцеві поверхні 23 ПІДП'ЯТНИКІВ 21 знаходяться у вертикальній площині, а кульові опори відновлюються у горизонтальне положення, внаслідок цього забезпечується соосність вектора сили, яка сприймається тензодатчиками 2 з їх осями, що підвищує точність вимірювання Таким чином, наявність у пристрої демпферів коливань та регулюючих пристроїв, дозволяє визначити у процесі монтажу момент контакту кульових опор з підп'ятниками, погасити ударні навантаження під час зміщення вантажоприймальної платформи, компенсувати похибку виготовлення кульових опор, неточність виготовлення металоконструкцій опор, похибки під час монтажу, внаслідок цього забезпечити необхідну точність вимірювання Пристрій, що заявляється використано у робочому проекті вапв для зважування вагонів у руху моделі 2311ВВ-200Э/2СТ, які встановлюються на заводі Криворіжсталь, /м Кривий Ріг/ 47010 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
