Вібропрес для формування асфальтобетонних зразків

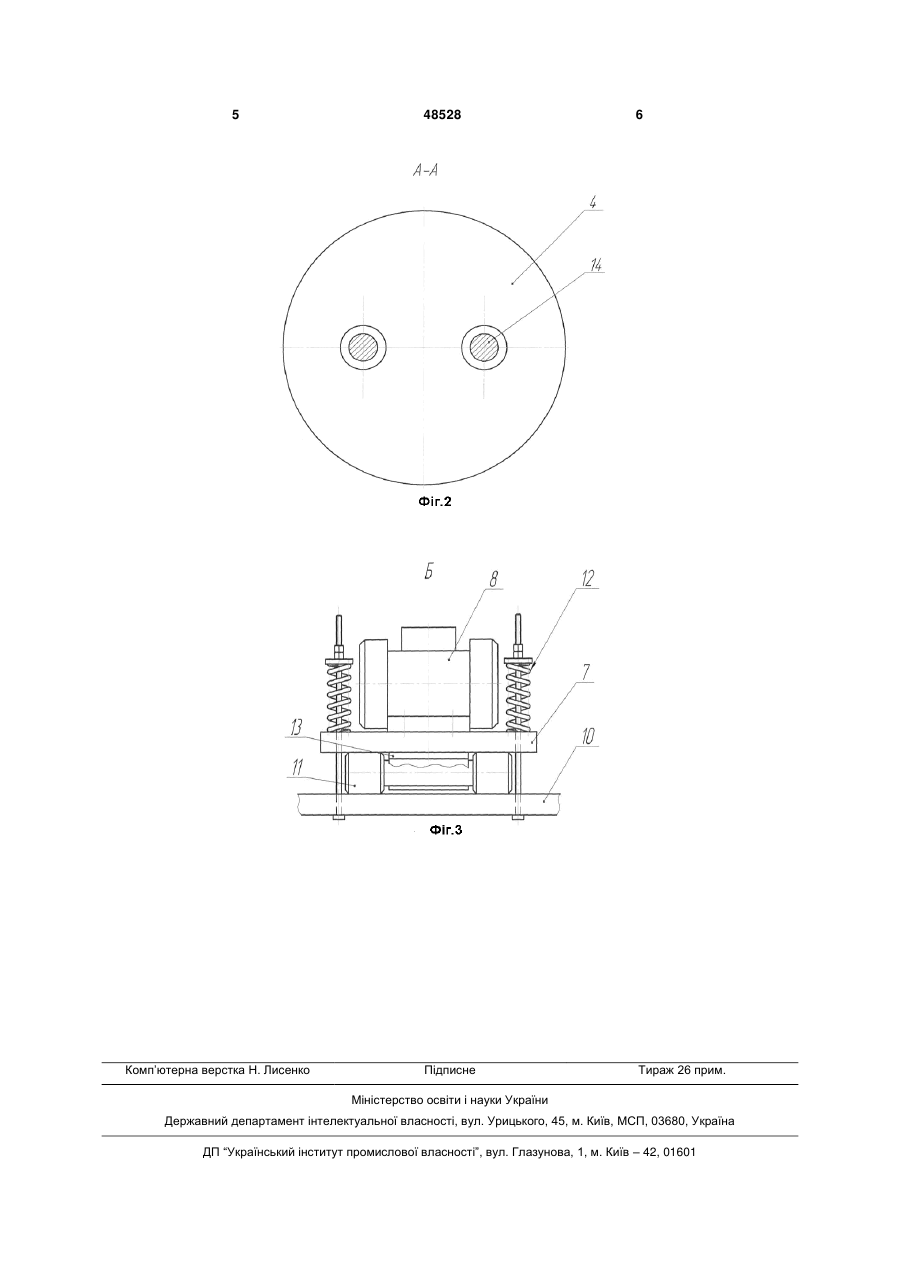

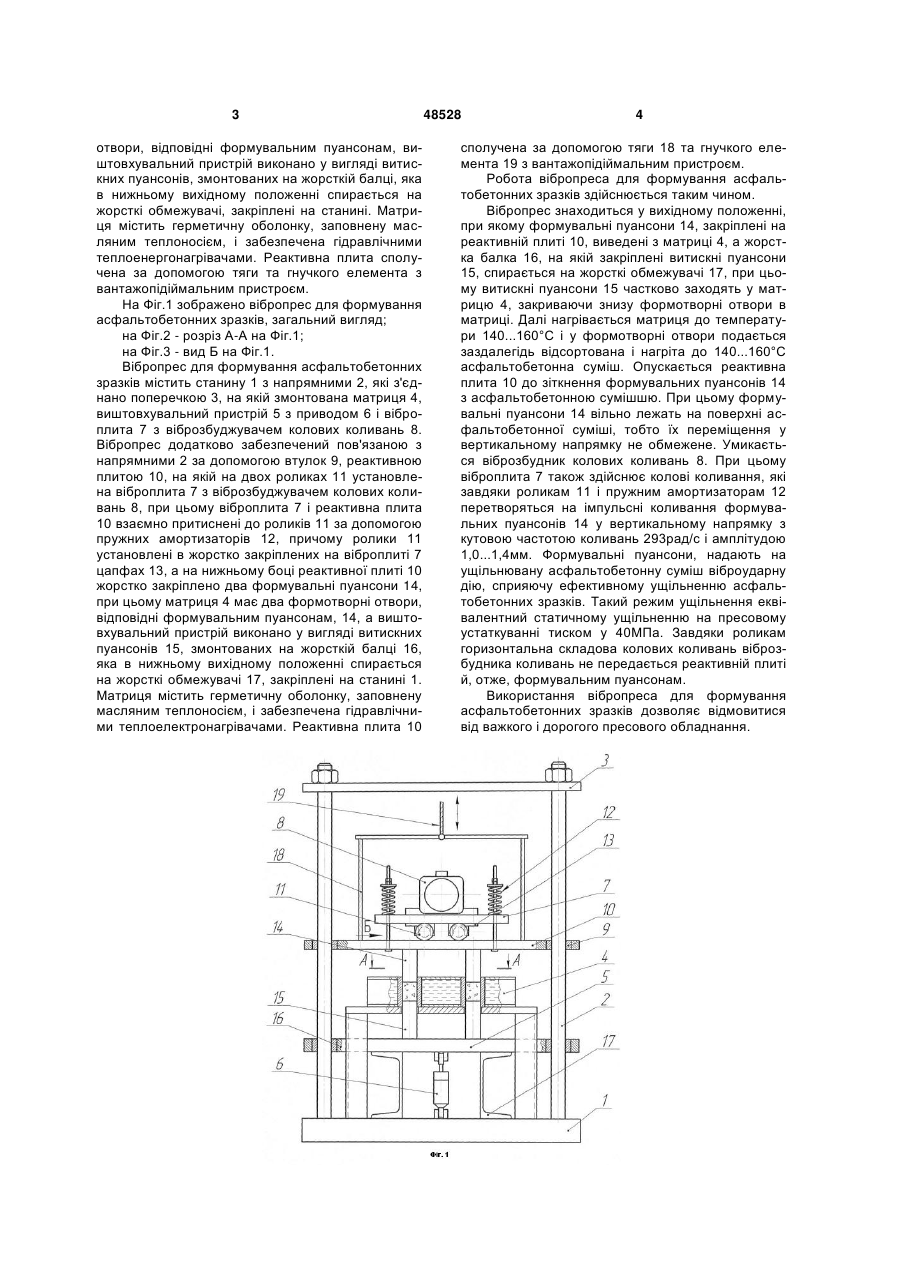

1. Вібропрес для формування асфальтобетонних зразків, що містить станину з напрямними, яка з'єднана поперечкою, на якій змонтована матриця, виштовхувальний пристрій з приводом і віброплита з віброзбуджувачем колових коливань, вібропрес додатково забезпечений пов'язаною з напрямними, за допомогою втулок, реактивною плитою, на якій на двох роликах встановлена віброплита з віброзбуджувачем колових коливань, при цьому віброплита і реактивна плита взаємно 3 отвори, відповідні формувальним пуансонам, виштовхувальний пристрій виконано у вигляді витискних пуансонів, змонтованих на жорсткій балці, яка в нижньому вихідному положенні спирається на жорсткі обмежувачі, закріплені на станині. Матриця містить герметичну оболонку, заповнену масляним теплоносієм, і забезпечена гідравлічними теплоенергонагрівачами. Реактивна плита сполучена за допомогою тяги та гнучкого елемента з вантажопідіймальним пристроєм. На Фіг.1 зображено вібропрес для формування асфальтобетонних зразків, загальний вигляд; на Фіг.2 - розріз А-А на Фіг.1; на Фіг.3 - вид Б на Фіг.1. Вібропрес для формування асфальтобетонних зразків містить станину 1 з напрямними 2, які з'єднано поперечкою 3, на якій змонтована матриця 4, виштовхувальний пристрій 5 з приводом 6 і віброплита 7 з віброзбуджувачем колових коливань 8. Вібропрес додатково забезпечений пов'язаною з напрямними 2 за допомогою втулок 9, реактивною плитою 10, на якій на двох роликах 11 установлена віброплита 7 з віброзбуджувачем колових коливань 8, при цьому віброплита 7 і реактивна плита 10 взаємно притиснені до роликів 11 за допомогою пружних амортизаторів 12, причому ролики 11 установлені в жорстко закріплених на віброплиті 7 цапфах 13, а на нижньому боці реактивної плиті 10 жорстко закріплено два формувальні пуансони 14, при цьому матриця 4 має два формотворні отвори, відповідні формувальним пуансонам, 14, а виштовхувальний пристрій виконано у вигляді витискних пуансонів 15, змонтованих на жорсткій балці 16, яка в нижньому вихідному положенні спирається на жорсткі обмежувачі 17, закріплені на станині 1. Матриця містить герметичну оболонку, заповнену масляним теплоносієм, і забезпечена гідравлічними теплоелектронагрівачами. Реактивна плита 10 48528 4 сполучена за допомогою тяги 18 та гнучкого елемента 19 з вантажопідіймальним пристроєм. Робота вібропреса для формування асфальтобетонних зразків здійснюється таким чином. Вібропрес знаходиться у вихідному положенні, при якому формувальні пуансони 14, закріплені на реактивній плиті 10, виведені з матриці 4, а жорстка балка 16, на якій закріплені витискні пуансони 15, спирається на жорсткі обмежувачі 17, при цьому витискні пуансони 15 частково заходять у матрицю 4, закриваючи знизу формотворні отвори в матриці. Далі нагрівається матриця до температури 140...160°С і у формотворні отвори подається заздалегідь відсортована і нагріта до 140...160°С асфальтобетонна суміш. Опускається реактивна плита 10 до зіткнення формувальних пуансонів 14 з асфальтобетонною сумішшю. При цьому формувальні пуансони 14 вільно лежать на поверхні асфальтобетонної суміші, тобто їх переміщення у вертикальному напрямку не обмежене. Умикається віброзбудник колових коливань 8. При цьому віброплита 7 також здійснює колові коливання, які завдяки роликам 11 і пружним амортизаторам 12 перетворяться на імпульсні коливання формувальних пуансонів 14 у вертикальному напрямку з кутовою частотою коливань 293рад/с і амплітудою 1,0...1,4мм. Формувальні пуансони, надають на ущільнювану асфальтобетонну суміш віброударну дію, сприяючу ефективному ущільненню асфальтобетонних зразків. Такий режим ущільнення еквівалентний статичному ущільненню на пресовому устаткуванні тиском у 40МПа. Завдяки роликам горизонтальна складова колових коливань віброзбудника коливань не передається реактивній плиті й, отже, формувальним пуансонам. Використання вібропреса для формування асфальтобетонних зразків дозволяє відмовитися від важкого і дорогого пресового обладнання. 5 Комп’ютерна верстка Н. Лиcенко 48528 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
