Теплонасосна зерносушарка

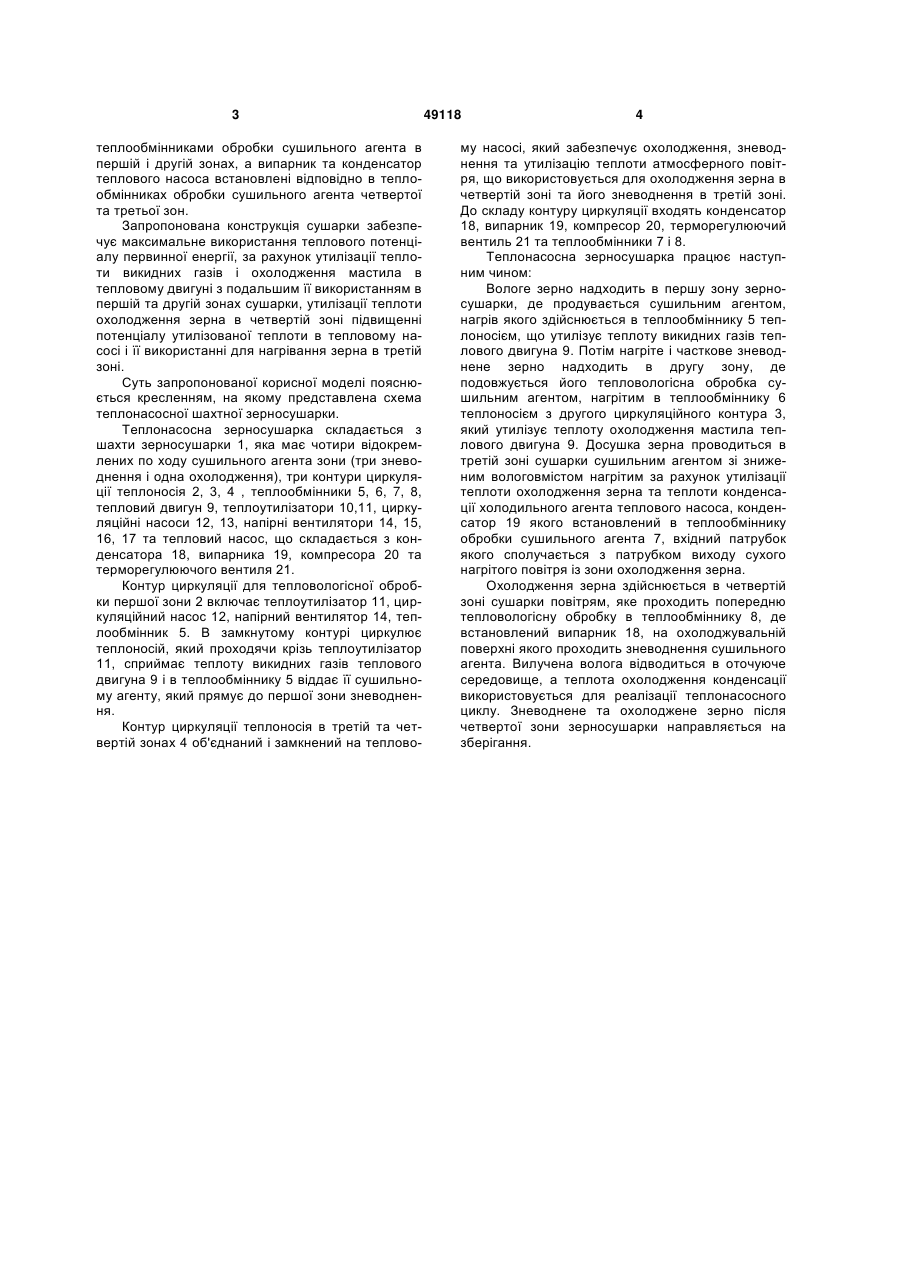

Теплонасосна зерносушарка, що містить чотири відокремлені за ходом сушильного агента 3 теплообмінниками обробки сушильного агента в першій і другій зонах, а випарник та конденсатор теплового насоса встановлені відповідно в теплообмінниках обробки сушильного агента четвертої та третьої зон. Запропонована конструкція сушарки забезпечує максимальне використання теплового потенціалу первинної енергії, за рахунок утилізації теплоти викидних газів і охолодження мастила в тепловому двигуні з подальшим її використанням в першій та другій зонах сушарки, утилізації теплоти охолодження зерна в четвертій зоні підвищенні потенціалу утилізованої теплоти в тепловому насосі і її використанні для нагрівання зерна в третій зоні. Суть запропонованої корисної моделі пояснюється кресленням, на якому представлена схема теплонасосної шахтної зерносушарки. Теплонасосна зерносушарка складається з шахти зерносушарки 1, яка має чотири відокремлених по ходу сушильного агента зони (три зневоднення і одна охолодження), три контури циркуляції теплоносія 2, 3, 4 , теплообмінники 5, 6, 7, 8, тепловий двигун 9, теплоутилізатори 10,11, циркуляційні насоси 12, 13, напірні вентилятори 14, 15, 16, 17 та тепловий насос, що складається з конденсатора 18, випарника 19, компресора 20 та терморегулюючого вентиля 21. Контур циркуляції для тепловологісної обробки першої зони 2 включає теплоутилізатор 11, циркуляційний насос 12, напірний вентилятор 14, теплообмінник 5. В замкнутому контурі циркулює теплоносій, який проходячи крізь теплоутилізатор 11, сприймає теплоту викидних газів теплового двигуна 9 і в теплообміннику 5 віддає її сушильному агенту, який прямує до першої зони зневоднення. Контур циркуляції теплоносія в третій та четвертій зонах 4 об'єднаний і замкнений на теплово 49118 4 му насосі, який забезпечує охолодження, зневоднення та утилізацію теплоти атмосферного повітря, що використовується для охолодження зерна в четвертій зоні та його зневоднення в третій зоні. До складу контуру циркуляції входять конденсатор 18, випарник 19, компресор 20, терморегулюючий вентиль 21 та теплообмінники 7 і 8. Теплонасосна зерносушарка працює наступним чином: Вологе зерно надходить в першу зону зерносушарки, де продувається сушильним агентом, нагрів якого здійснюється в теплообміннику 5 теплоносієм, що утилізує теплоту викидних газів теплового двигуна 9. Потім нагріте і часткове зневоднене зерно надходить в другу зону, де подовжується його тепловологісна обробка сушильним агентом, нагрітим в теплообміннику 6 теплоносієм з другого циркуляційного контура 3, який утилізує теплоту охолодження мастила теплового двигуна 9. Досушка зерна проводиться в третій зоні сушарки сушильним агентом зі зниженим вологовмістом нагрітим за рахунок утилізації теплоти охолодження зерна та теплоти конденсації холодильного агента теплового насоса, конденсатор 19 якого встановлений в теплообміннику обробки сушильного агента 7, вхідний патрубок якого сполучається з патрубком виходу сухого нагрітого повітря із зони охолодження зерна. Охолодження зерна здійснюється в четвертій зоні сушарки повітрям, яке проходить попередню тепловологісну обробку в теплообміннику 8, де встановлений випарник 18, на охолоджувальній поверхні якого проходить зневоднення сушильного агента. Вилучена волога відводиться в оточуюче середовище, а теплота охолодження конденсації використовується для реалізації теплонасосного циклу. Зневоднене та охолоджене зерно після четвертої зони зерносушарки направляється на зберігання. 5 Комп’ютерна верстка Л. Ціхановська 49118 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
