Інкубатор-тренажер для розведення осетрових риб

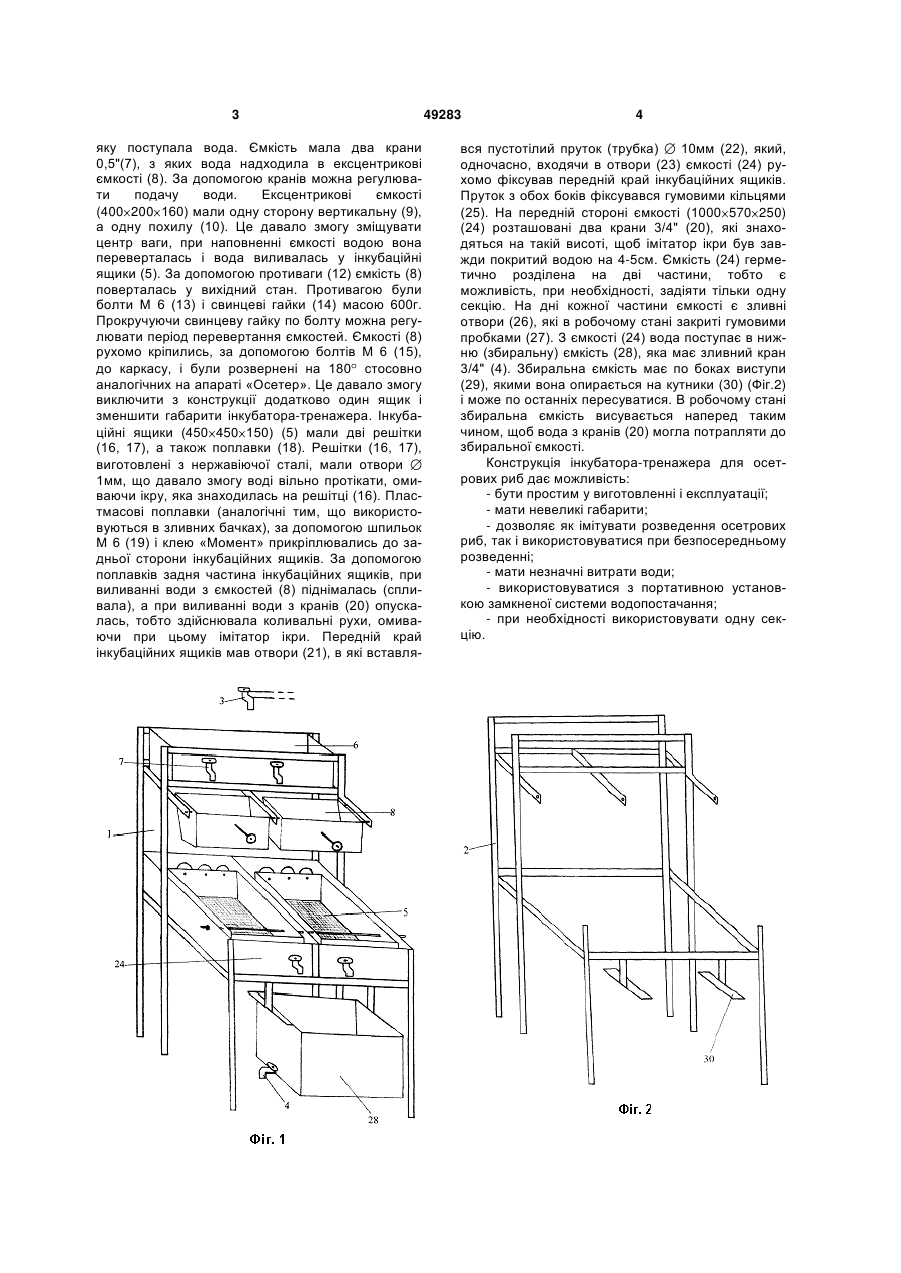

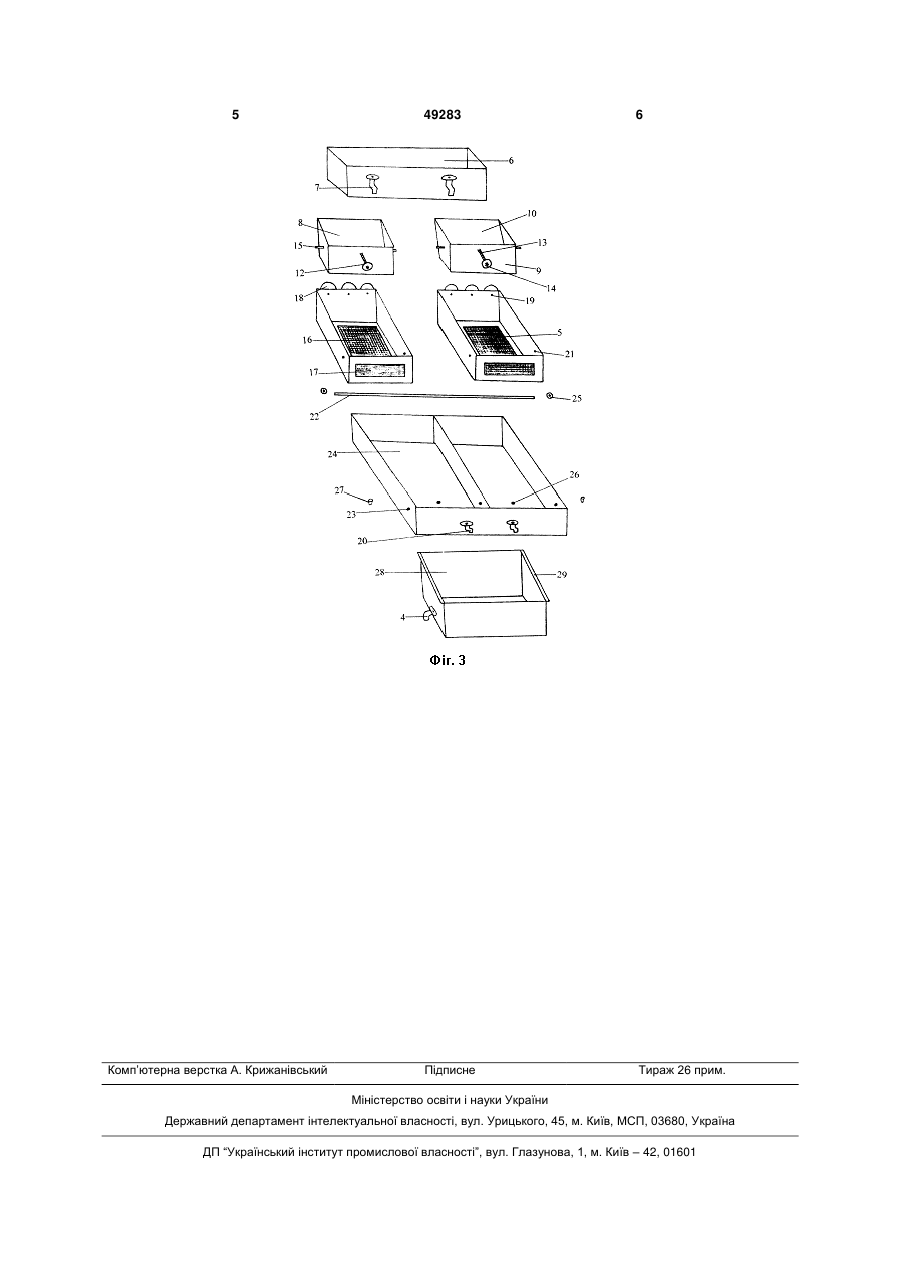

Інкубатор-тренажер для розведення осетрових риб, який складається з металевого каркаса, на якому встановлено сім ємностей з органічного скла (дві робочі секції), імітатор ікри знаходиться в інкубаційних ящиках і обмивається водою при імпульсній подачі, може використовуватися як для моделювання, так і для безпосереднього розведення заплідненої обезклеєної ікри осетрових. (19) (21) u200911117 (22) 02.11.2009 (24) 26.04.2010 (46) 26.04.2010, Бюл.№ 8, 2010 р. (72) ТЕРТИШНИЙ ОЛЕКСАНДР СТЕПАНОВИЧ, ПАНЧІШНИЙ МИХАЙЛО ОЛЕКСІЙОВИЧ, ТАРАСЕНКО СЕРГІЙ ОЛЕКСІЙОВИЧ, ТАРАСЕНКО ОЛЕКСІЙ ОЛЕКСІЙОВИЧ, ЖУКОВ СЕРГІЙ ВОЛОДИМИРОВИЧ 3 яку поступала вода. Ємкість мала два крани 0,5"(7), з яких вода надходила в ексцентрикові ємкості (8). За допомогою кранів можна регулювати подачу води. Ексцентрикові ємкості (400 200 160) мали одну сторону вертикальну (9), а одну похилу (10). Це давало змогу зміщувати центр ваги, при наповненні ємкості водою вона переверталась і вода виливалась у інкубаційні ящики (5). За допомогою противаги (12) ємкість (8) поверталась у вихідний стан. Противагою були болти М 6 (13) і свинцеві гайки (14) масою 600г. Прокручуючи свинцеву гайку по болту можна регулювати період перевертання ємкостей. Ємкості (8) рухомо кріпились, за допомогою болтів М 6 (15), до каркасу, і були розвернені на 180 стосовно аналогічних на апараті «Осетер». Це давало змогу виключити з конструкції додатково один ящик і зменшити габарити інкубатора-тренажера. Інкубаційні ящики (450 450 150) (5) мали дві решітки (16, 17), а також поплавки (18). Решітки (16, 17), виготовлені з нержавіючої сталі, мали отвори 1мм, що давало змогу воді вільно протікати, омиваючи ікру, яка знаходилась на решітці (16). Пластмасові поплавки (аналогічні тим, що використовуються в зливних бачках), за допомогою шпильок М 6 (19) і клею «Момент» прикріплювались до задньої сторони інкубаційних ящиків. За допомогою поплавків задня частина інкубаційних ящиків, при виливанні води з ємкостей (8) піднімалась (спливала), а при виливанні води з кранів (20) опускалась, тобто здійснювала коливальні рухи, омиваючи при цьому імітатор ікри. Передній край інкубаційних ящиків мав отвори (21), в які вставля 49283 4 вся пустотілий пруток (трубка) 10мм (22), який, одночасно, входячи в отвори (23) ємкості (24) рухомо фіксував передній край інкубаційних ящиків. Пруток з обох боків фіксувався гумовими кільцями (25). На передній стороні ємкості (1000 570 250) (24) розташовані два крани 3/4" (20), які знаходяться на такій висоті, щоб імітатор ікри був завжди покритий водою на 4-5см. Ємкість (24) герметично розділена на дві частини, тобто є можливість, при необхідності, задіяти тільки одну секцію. На дні кожної частини ємкості є зливні отвори (26), які в робочому стані закриті гумовими пробками (27). З ємкості (24) вода поступає в нижню (збиральну) ємкість (28), яка має зливний кран 3/4" (4). Збиральна ємкість має по боках виступи (29), якими вона опирається на кутники (30) (Фіг.2) і може по останніх пересуватися. В робочому стані збиральна ємкість висувається наперед таким чином, щоб вода з кранів (20) могла потрапляти до збиральної ємкості. Конструкція інкубатора-тренажера для осетрових риб дає можливість: - бути простим у виготовленні і експлуатації; - мати невеликі габарити; - дозволяє як імітувати розведення осетрових риб, так і використовуватися при безпосередньому розведенні; - мати незначні витрати води; - використовуватися з портативною установкою замкненої системи водопостачання; - при необхідності використовувати одну секцію. 5 Комп’ютерна верстка А. Крижанівський 49283 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
