Проводка дротового стана

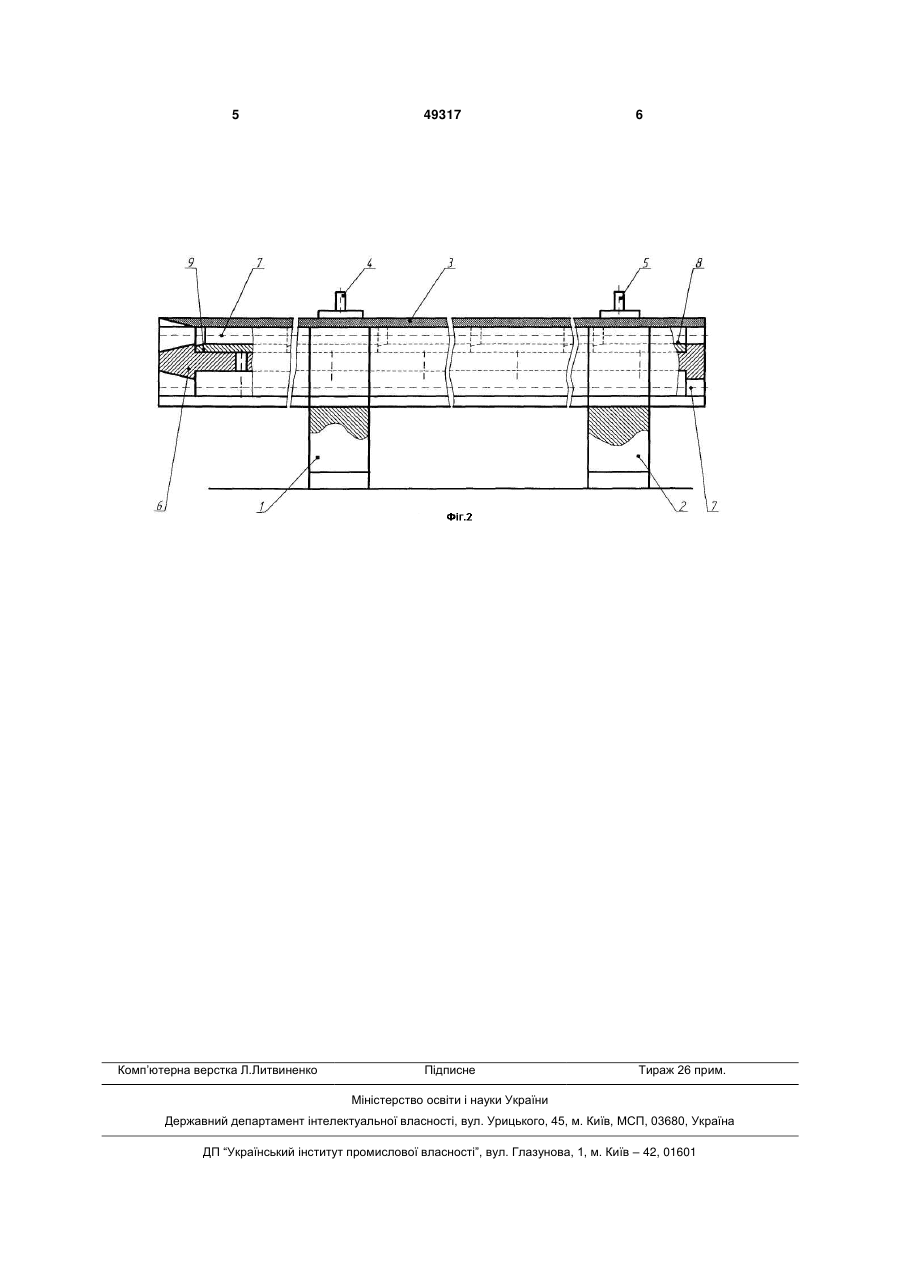

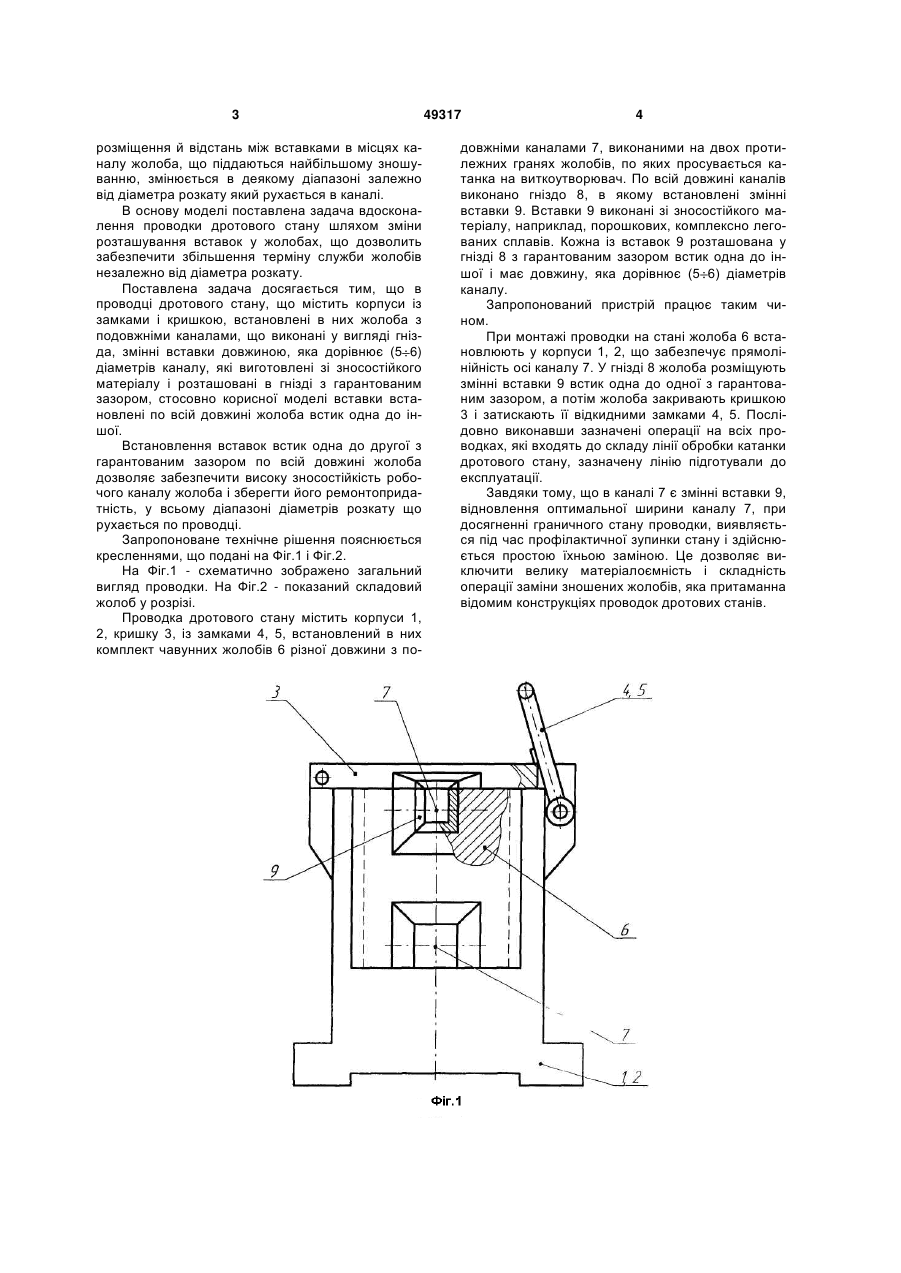

Проводка дротового стана, що містить корпуси із замками і кришкою, встановлені в них жолоби 3 розміщення й відстань між вставками в місцях каналу жолоба, що піддаються найбільшому зношуванню, змінюється в деякому діапазоні залежно від діаметра розкату який рухається в каналі. В основу моделі поставлена задача вдосконалення проводки дротового стану шляхом зміни розташування вставок у жолобах, що дозволить забезпечити збільшення терміну служби жолобів незалежно від діаметра розкату. Поставлена задача досягається тим, що в проводці дротового стану, що містить корпуси із замками і кришкою, встановлені в них жолоба з подовжніми каналами, що виконані у вигляді гнізда, змінні вставки довжиною, яка дорівнює (5 6) діаметрів каналу, які виготовлені зі зносостійкого матеріалу і розташовані в гнізді з гарантованим зазором, стосовно корисної моделі вставки встановлені по всій довжині жолоба встик одна до іншої. Встановлення вставок встик одна до другої з гарантованим зазором по всій довжині жолоба дозволяє забезпечити високу зносостійкість робочого каналу жолоба і зберегти його ремонтопридатність, у всьому діапазоні діаметрів розкату що рухається по проводці. Запропоноване технічне рішення пояснюється кресленнями, що подані на Фіг.1 і Фіг.2. На Фіг.1 - схематично зображено загальний вигляд проводки. На Фіг.2 - показаний складовий жолоб у розрізі. Проводка дротового стану містить корпуси 1, 2, кришку 3, із замками 4, 5, встановлений в них комплект чавунних жолобів 6 різної довжини з по 49317 4 довжніми каналами 7, виконаними на двох протилежних гранях жолобів, по яких просувається катанка на виткоутворювач. По всій довжині каналів виконано гніздо 8, в якому встановлені змінні вставки 9. Вставки 9 виконані зі зносостійкого матеріалу, наприклад, порошкових, комплексно легованих сплавів. Кожна із вставок 9 розташована у гнізді 8 з гарантованим зазором встик одна до іншої і має довжину, яка дорівнює (5 6) діаметрів каналу. Запропонований пристрій працює таким чином. При монтажі проводки на стані жолоба 6 встановлюють у корпуси 1, 2, що забезпечує прямолінійність осі каналу 7. У гнізді 8 жолоба розміщують змінні вставки 9 встик одна до одної з гарантованим зазором, а потім жолоба закривають кришкою 3 і затискають її відкидними замками 4, 5. Послідовно виконавши зазначені операції на всіх проводках, які входять до складу лінії обробки катанки дротового стану, зазначену лінію підготували до експлуатації. Завдяки тому, що в каналі 7 є змінні вставки 9, відновлення оптимальної ширини каналу 7, при досягненні граничного стану проводки, виявляється під час профілактичної зупинки стану і здійснюється простою їхньою заміною. Це дозволяє виключити велику матеріалоємність і складність операції заміни зношених жолобів, яка притаманна відомим конструкціях проводок дротових станів. 5 Комп’ютерна верстка Л.Литвиненко 49317 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
