Спосіб розточування шнекових спіралей і пристрій для його здійснення

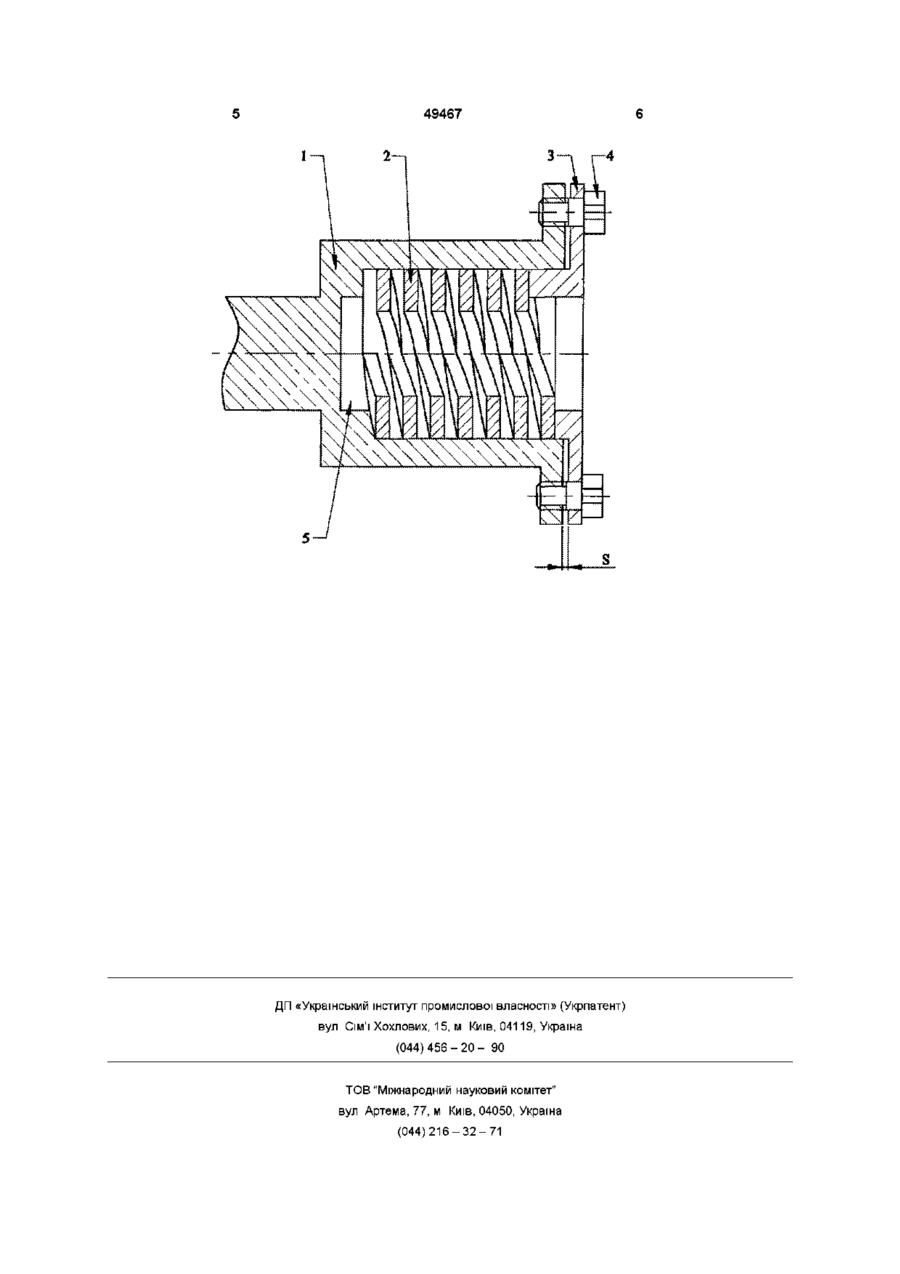

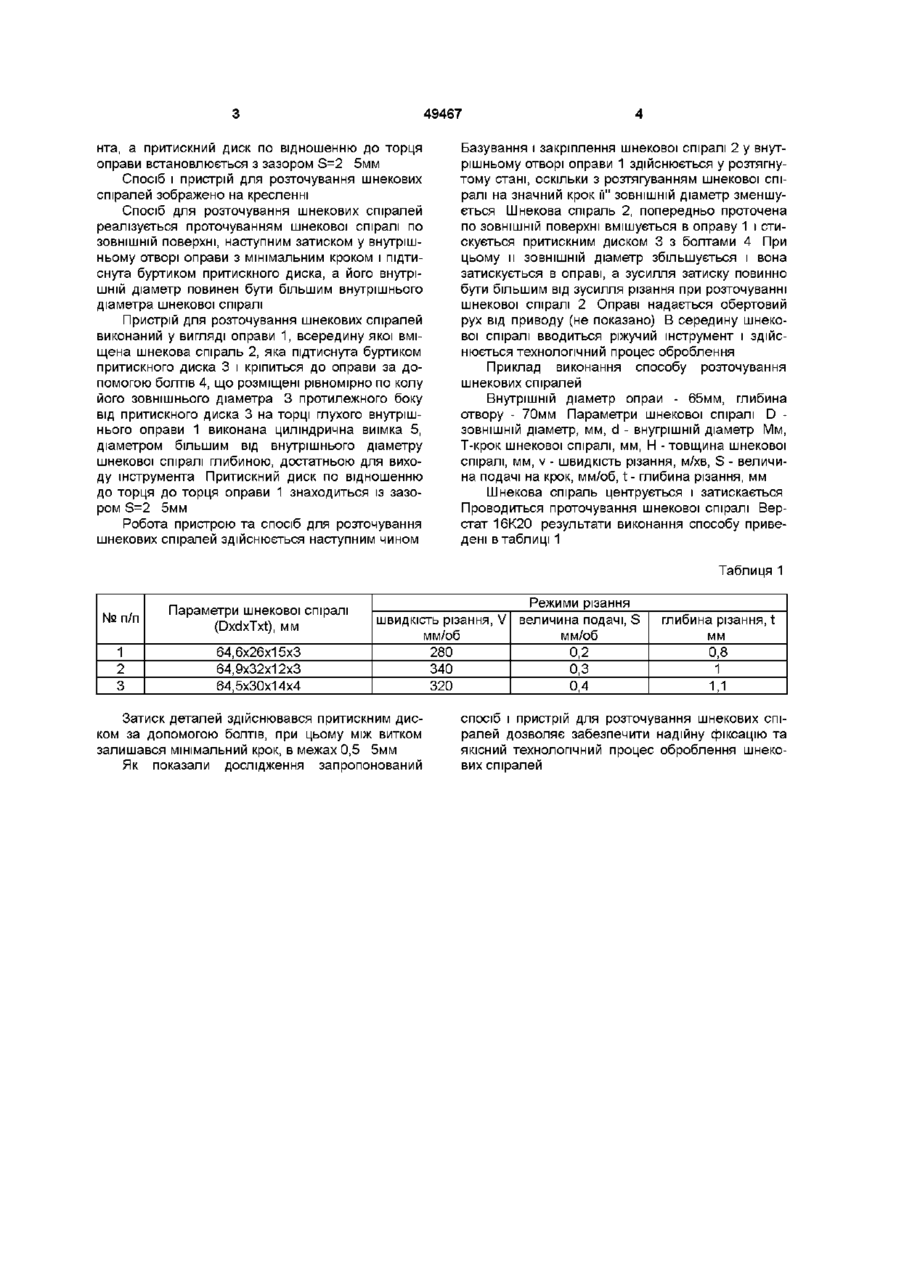

1 Спосіб розточування шнекових спіралей, який полягає в тому, що шнековій спіралі надають обертання навколо своєї осі, а різцю - поступального переміщення паралельно осі оброблюваної деталі, який відрізняється тим, що шнекову спіраль, яка обробляється по ЗОВНІШНІЙ поверхні, поміщають у внутрішній отвір оправи з мінімальним кроком і при затиску підтискають буртиком притискного диска, при цьому зусилля затиску більше від зусилля різання при розточуванні 2 Пристрій для розточування шнекових спіралей, який виконаний у вигляді оправи, всередині якої спіраль затиснута притискним диском, який відрізняється тим, що внутрішній діаметр отвору притискного диска є більшим від внутрішнього діаметра шнекової спіралі, з протилежного боку на торці глухого від притискного диска, внутрішнього отвору оправи, виконана циліндрична виїмка, діаметром, більшим від внутрішнього діаметра шнекової спіралі, і глибиною, достатньою для виходу інструмента, а притискний диск по відношенню до торця оправи встановлюють з зазором S = 2 5 мм Винахід відноситься до металообробки і може бути використаний для проточування шнекових спіралей по внутрішній поверхні Відомий спосіб обробки ЗОВНІШНІХ перервних поверхонь, при якому оброблюваній деталі надають обертання навколо своєї осі, а різцю поступальне переміщення паралельно осі оброблюваної деталі (Егоров М Е технология машиностроения М Высшая школа, 1965, с 448) Недоліком даного способу є те, що він не може бути використаний для обробки нежорстких шнеків Відомий спосіб обробки ЗОВНІШНІХ перервних поверхонь, при якому оброблюваній деталі надають обертання відносно своєї осі, а різцю поступальне переміщення паралельно осі оброблюваної деталі в напрямку витка шнека (А с №1140890, Бюл №7, кл В23 В 5/48, 1985) Недоліком даного способу є те, що він не може бути використаний для обробки нежорстких шнеків Відомий пристрій для розточування шнекових спіралей, який виконаний в вигляді оправи, всередині якої вміщується шнекова спіраль і затискується притискним диском (Терликова Т Ф и др Основы конструирования приспособлений - М, 1980, рис 51) Недоліком даного способу є те, що він не мо же бути використаний для обробки нежорстких шнеків В основу винаходу поставлена задача розширення технологічних можливостей і розточування нежорстких шнекових спіралей по внутрішньому діаметру Поставлена задача досягається виконанням способу розточування шнекових спіралей, який полягає в тому, що шнековій спіралі надають обертання навколо своєї осі, а різцю - поступальне переміщення паралельно осі оброблюваної деталі, шнекова спіраль, що обробляється по ЗОВНІШНІЙ поверхні, вміщується у внутрішній отвір оправи з мінімальним кроком і при затиску підтискається буртиком притискного диска, при цьому зусилля затиску більше від зусилля різання при розточуванні Поставлена задача досягається пристроєм для розточування шнекових спіралей, який виконаний в вигляді оправи, всередині якої вміщується шнекова спіраль і затискується притискним диском, внутрішній діаметр отвору притискного диска є більшим від внутрішнього діаметру шнекової спіралі, а з протилежного боку від притискного диска, на торці глухого внутрішнього отвору оправи, виконується циліндрична виїмка, діаметром більшим від внутрішнього діаметру шнекової спіралі і глибиною, достатньою для виходу інструме 1 (О 49467 Базування і закріплення шнекової спіралі 2 у внутрішньому отворі оправи 1 здійснюється у розтягнутому стані, оскільки з розтягуванням шнекової спіралі на значний крок м" ЗОВНІШНІЙ діаметр зменшується Шнекова спіраль 2, попередньо проточена по ЗОВНІШНІЙ поверхні вмішується в оправу 1 і стискується притискним диском 3 з болтами 4 При цьому и ЗОВНІШНІЙ діаметр збільшується і вона затискується в оправі, а зусилля затиску повинно бути більшим від зусилля різання при розточуванні шнекової спіралі 2 Оправі надається обертовий рух від приводу (не показано) В середину шнекової спіралі вводиться ріжучий інструмент і здійснюється технологічний процес оброблення Приклад виконання способу розточування шнекових спіралей Внутрішній діаметр опраи - 65мм, глибина отвору - 70мм Параметри шнекової спіралі D ЗОВНІШНІЙ діаметр, MM, d - внугрішній діаметр Мм, Т-крок шнекової спіралі, мм, Н -товщина шнекової спіралі, мм, v - швидкість різання, м/хв, S - величина подачі на крок, мм/об, t - глибина різання, мм Шнекова спіраль центрується і затискається Проводиться проточування шнекової спіралі Верстат 16К20 результати виконання способу приведені в таблиці 1 нта, а притискний диск по відношенню до торця оправи встановлюється з зазором S=2 5мм Спосіб і пристрій для розточування шнекових спіралей зображено на кресленні Спосіб для розточування шнекових спіралей реалізується проточуванням шнекової спіралі по ЗОВНІШНІЙ поверхні, наступним затиском у внутрішньому отворі оправи з мінімальним кроком і підтиснута буртиком притискного диска, а його внутрішній діаметр повинен бути більшим внутрішнього діаметра шнекової спіралі Пристрій для розточування шнекових спіралей виконаний у вигляді оправи 1, всередину якої вміщена шнекова спіраль 2, яка підтиснута буртиком притискного диска 3 і кріпиться до оправи за допомогою болтів 4, що розміщені рівномірно по колу його зовнішнього діаметра 3 протилежного боку від притискного диска 3 на торці глухого внутрішнього оправи 1 виконана циліндрична виїмка 5, діаметром більшим від внутрішнього діаметру шнекової спіралі глибиною, достатньою для виходу інструмента Притискний диск по відношенню до торця до торця оправи 1 знаходиться із зазором S=2 5мм Робота пристрою та спосіб для розточування шнекових спіралей здійснюється наступним чином Таблиця 1 № п/п Параметри шнекової спіралі (DxdxTxt), мм 1 2 3 Режими різання швидкість різання, V величина подачі, S мм/об мм/об 64,6x26x15x3 64,9x32x12x3 64,5x30x14x4 Затиск деталей здійснювався притискним диском за допомогою болтів, при цьому між витком залишався мінімальний крок, в межах 0,5 5мм Як показали дослідження запропонований 280 340 320 0,2 0,3 0,4 глибина різання, t MM 0,8 1 1,1 спосіб і пристрій для розточування шнекових спіралей дозволяє забезпечити надійну фіксацію та якісний технологічний процес оброблення шнекових спіралей 49467 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
