Двошаровий джгутовий самозахисний порошковий дріт для зварювання і наплавлення

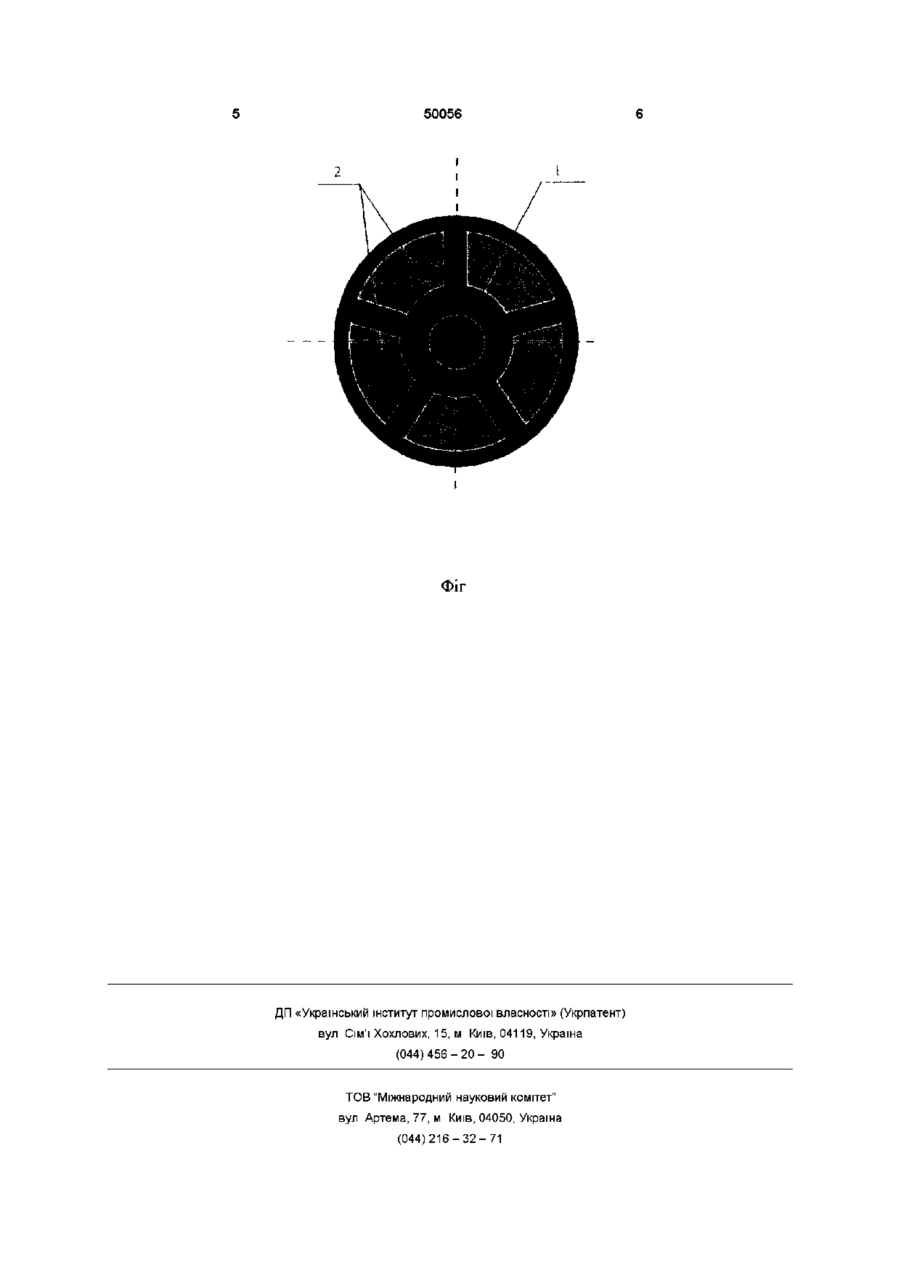

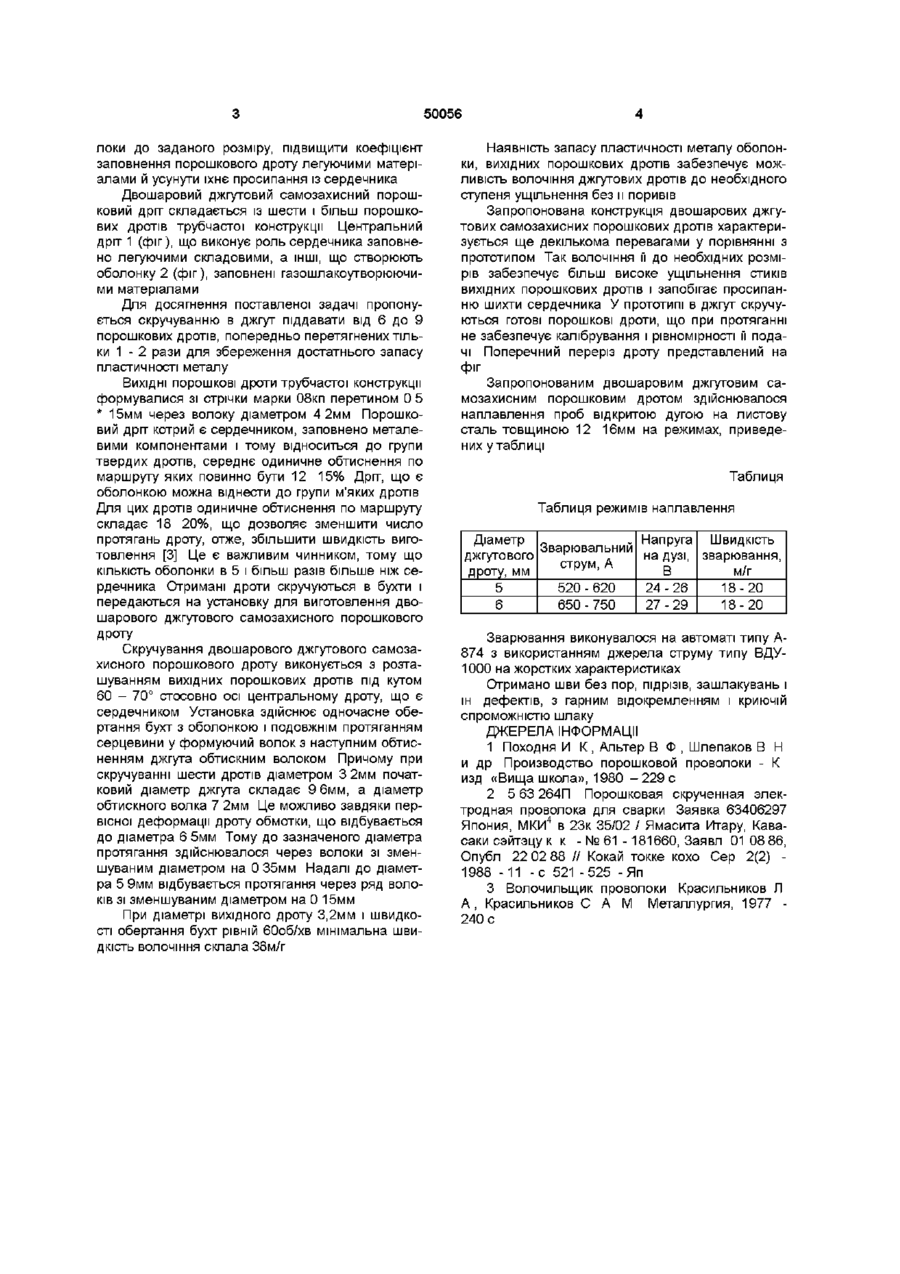

Двошаровий джгутовий самозахисний порошковий дріт для зварювання й наплавлення, який виконано сплетенням центрального та ЗОВНІШНІХ дротів, кожен з яких складається із трубчастої Винахід відноситься до конструкцій порошкових дротів, що застосовуються для зварювання і наплавлення У деяких випадках при створенні самозахисних порошкових дротів не вдається зміною складу сердечника одержати рівномірне плавлення зі збереженням гарних захисних властивостей Для одержання сприятливого плавлення дроту необхідно поліпшити умови підведення тепла до часток порошкоподібного сердечника, зменшити товщину шару матеріалу з низькою теплопровідністю Найбільш повно задовольняє цим умовам двошарова конструкція дроту У дроті такої конструкції для досягнення рівномірного плавлення сердечника й оболонки шари сердечника розділені між собою двома шарами стрічки, що представляє собою одне ціле з оболонкою дроту Завдяки такому виконанню дроту мається можливість ввести усередину оболонки велику КІЛЬКІСТЬ металевої складової, а можливість розміщення двох різних шихт у сформованих порожнинах полегшує створення надійного захисту металу від атмосфери повітря Компонування сердечника дроту двошарової конструкції також впливає на характер плавлення і переносу металу Розташування всіх металевих порошків сердечника дроту у внутрішній порожнині таке, що крапля формується переважно в центральній частині перетину дроту Виділення газів з І оболонки і флюсового наповнювача, де центральний дріт заповнено порошковими легуючими і розкислюючими елементами, ЗОВНІШНІ - заповнено газошлакоутворюючими матеріалами, який відрізняється тим, що джгут виконаний накручуванням п'яти - дев'яти напівготових вихідних ЗОВНІШНІХ порошкових дротів під кутом 60-70° стосовно осі центрального дроту, діаметр якого пропорційно залежить від діаметра і КІЛЬКОСТІ ЗОВНІШНІХ дротів, які мають вигляд усіченого сектора, у результаті чого двошаровий джгутовий самозахисний порошковий дріт набуває круглого поперечного перерізу цієї частини невелике, тому створюються умови, що наближають дріт до покритого електрода, коли втулка покриття створює захисний бар'єр для металу що оплавляється в центрі Для дротів двошарової конструкції збільшення КІЛЬКОСТІ захисних матеріалів до 17% викликає зниження змісту азоту в наплавленому металі Технологічні властивості дроту зберігаються на високому рівні У дроті трубчастої конструкції при введенні такої КІЛЬКОСТІ захисних матеріалів у сердечник швидкість плавлення його неприпустимо відстає від швидкості плавлення оболонки Використання дроту двошарової конструкції дозволяє ефективно захистити розплавлений метал від повітря і забезпечити високі механічні властивості металу шва [1] Найбільш близькою конструкцією порошкового дроту є двошаровий джгутовий самозахисний порошковий дріт (ДЖСПП) ДЖСПП поряд із забезпеченням рівномірності плавлення оболонки і сердечника володіє високими зварювальнотехнологічними властивостями, до яких відносяться стабільність і СТІЙКІСТЬ дугового процесу, гарне формування металу зварених швів, їхня хімічна і структурна однорідність [2] В основу винаходу поставлена задача поліпшення рівномірності розшіавлення електроду і захист металу зварювальної ванни від окислювання, виключити розриви и при перетяжці через во (О ю о о ю 50056 локи до заданого розміру, підвищити коефіцієнт заповнення порошкового дроту легуючими матеріалами й усунути їхнє просипання із сердечника Двошаровий джгутовий самозахисний порошковий дріт складається із шести і більш порошкових дротів трубчастої конструкції Центральний дріт 1 (фіг), що виконує роль сердечника заповнено легуючими складовими, а ІНШІ, ЩО створюють оболонку 2 (фіг), заповнені газошлакоутворюючими матеріалами Для досягнення поставленої задачі пропонується скручуванню в джгут піддавати від 6 до 9 порошкових дротів, попередньо перетягнених тільки 1 - 2 рази для збереження достатнього запасу пластичності металу ВИХІДНІ порошкові дроти трубчастої конструкції формувалися зі стрічки марки 08кп перетином 0 5 * 15мм через волоку діаметром 4 2мм Порошковий дріт котрий є сердечником, заповнено металевими компонентами і тому відноситься до групи твердих дротів, середнє одиничне обтиснення по маршруту яких повинно бути 12 15% Дріт, що є оболонкою можна віднести до групи м'яких дротів Для цих дротів одиничне обтиснення по маршруту складає 18 20%, що дозволяє зменшити число протягань дроту, отже, збільшити швидкість виготовлення [3] Це є важливим чинником, тому що КІЛЬКІСТЬ оболонки в 5 і більш разів більше ніж сердечника Отримані дроти скручуються в бухти і передаються на установку для виготовлення двошарового джгутового самозахисного порошкового дроту Скручування двошарового джгутового самозахисного порошкового дроту виконується з розташуванням вихідних порошкових дротів під кутом 60 - 70° стосовно осі центральному дроту, що є сердечником Установка здійснює одночасне обертання бухт з оболонкою і подовжнім протяганням серцевини у формуючий волок з наступним обтисненням джгута обтискним волоком Причому при скручуванні шести дротів діаметром 3 2мм початковий діаметр джгута складає 9 6мм, а діаметр обтискного волка 7 2мм Це можливо завдяки первісної деформації дроту обмотки, що відбувається до діаметра 6 5мм Тому до зазначеного діаметра протягання здійснювалося через волоки зі зменшуваним діаметром на 0 35мм Надалі до діаметра 5 9мм відбувається протягання через ряд волоків зі зменшуваним діаметром на 0 15мм При діаметрі вихідного дроту 3,2мм і швидкості обертання бухт рівній бОоб/хв мінімальна швидкість волочіння склала 38м/г Наявність запасу пластичності металу оболонки, вихідних порошкових дротів забезпечує можливість волочіння джгутових дротів до необхідного ступеня ущільнення без и поривів Запропонована конструкція двошарових джгутових самозахисних порошкових дротів характеризується ще декількома перевагами у порівнянні з прототипом Так волочіння її до необхідних розмірів забезпечує більш високе ущільнення стиків вихідних порошкових дротів і запобігає просипанню шихти сердечника У прототипі в джгут скручуються готові порошкові дроти, що при протяганні не забезпечує калібрування і рівномірності її подачі Поперечний переріз дроту представлений на фіг Запропонованим двошаровим джгутовим самозахисним порошковим дротом здійснювалося наплавлення проб відкритою дугою на листову сталь товщиною 12 16мм на режимах, приведених у таблиці Таблиця Таблиця режимів наплавлення Діаметр Напруга Швидкість Зварювальний джгутового на дузі, зварювання, струм, А дроту, мм В м/г 5 520 - 620 24-26 18-20 6 650 - 750 27-29 18-20 Зварювання виконувалося на автоматі типу А874 з використанням джерела струму типу ВДУ1000 на жорстких характеристиках Отримано шви без пор, підрізів, зашлакувань і ш дефектів, з гарним відокремленням і криючій спроможністю шлаку ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Походня И К , Альтер В Ф , Шлепаков В Н и др Производство порошковой проволоки - К изд «Вища школа», 1980 - 2 2 9 с 2 5 63 264П Порошковая скрученная электродная проволока для сварки Заявка 63406297 Япония, МКИ4 в 23к 35/02 / Ямасита Итару, Кавасаки сэйтэцу к к - № 61 -181660, Заявл 01 08 86, Опубл 22 02 88 // Кокай токке кохо Сер 2(2) 1988 -11 -с 521 -525 - Яп 3 Волочильщик проволоки Красильников Л А, Красильников С А М Металлургия, 1977 240 с 50056 Фіг ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
