Призматична опора для виготовлення або ремонту статорів електродвигунів

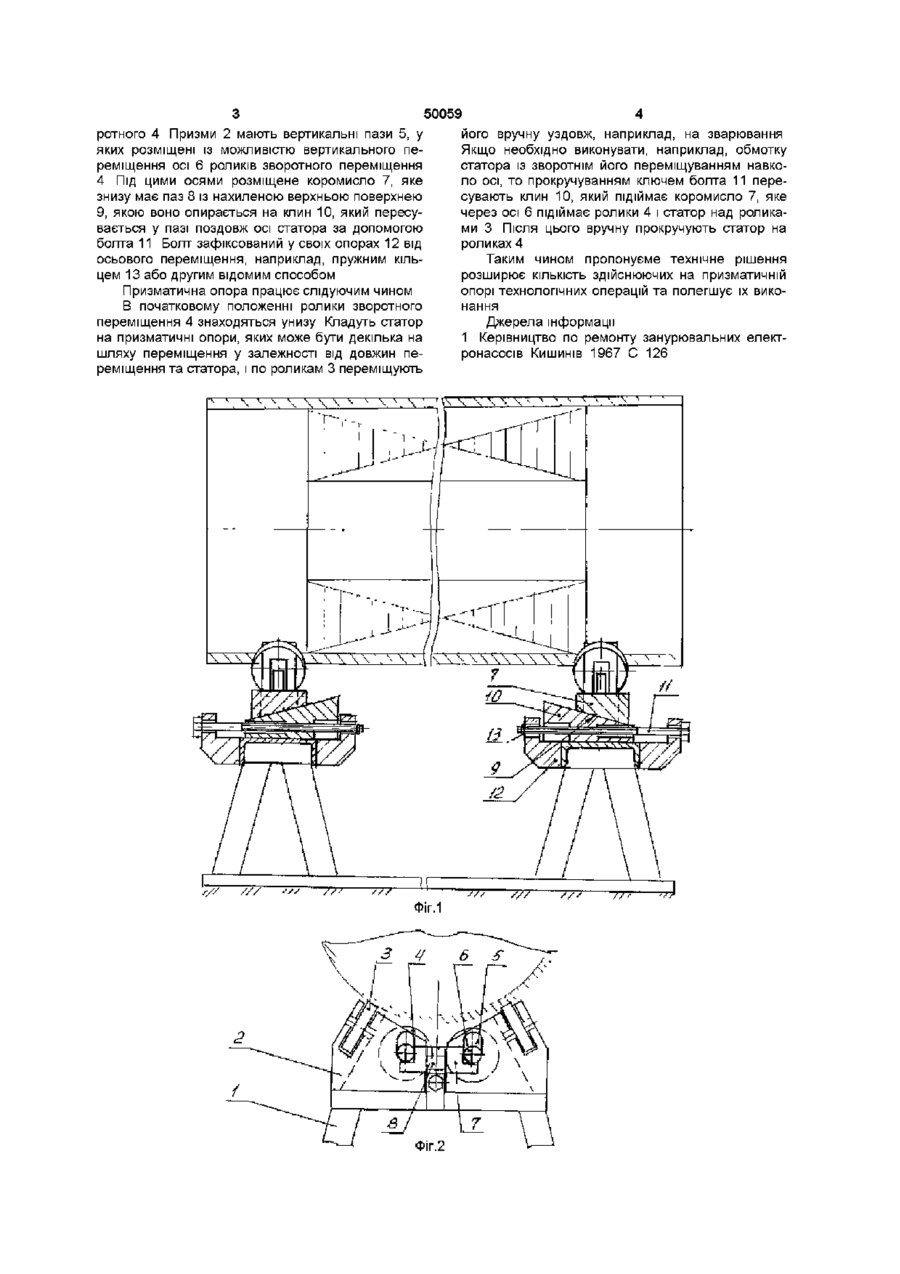

1 Призматична опора для виготовлення або ремонту статорів електродвигунів, що містить підставку з призмами, на яких змонтовані ролики для переміщування статорів, яка відрізняється тим, що вона додатково обладнана роликами по здовжнього переміщування статорів, а ролики зворотного переміщування статорів виконані із можливістю вертикального переміщування завдяки розміщенню їх осей у вертикальних пазах призм за допомогою додаткового пристрою 2 Призматична опора по п 1, яка відрізняється тим, що додатковий пристрій вертикального переміщування виконаний у вигляді розташованого під осями роликів коромисла, яке знизу має паз із нахиленою верхньою поверхнею, якою воно обпирається на клин, який пересувається у пазі уздовж осі статора за допомогою болта, піднімаючи ролики і статор над роликами поздовжнього переміщування Винахід відноситься до машинобудування і може бути використаний у технології виготовлення та ремонту статорів електродвигунів, зокрема занурювальних електродвигунів для привіда свердловиних насосів Відома призматична опора (стенд), яка має підставку і призми, що можуть бути обладнані також роликами для зворотного переміщування статорів занурювальних електродвигунів при їх намотці обмотувальним провідом [1] Недостатком відомої призматичної опори є те, що на ній неможливо виконувати поздовжнє переміщування статорів електродвигунів для подачі їх на ІНШІ технологічні операції, наприклад, на зварювання, що обмежує и використання і потребує додаткових вантажно-підіймальних і транспортних операцій В основу винаходу поставлена задача призматичну опору для виготовлення або ремонту статорів електродвигунів шляхом доповнення її додатковими роликами поздовжнього переміщування статорів та пристроєм вертикального переміщування роликів їх зворотного переміщування зробити більш універсальною, та за рахунок розширення и використання виключити необхідність додаткових вантажопідіймальних і транспортних операцій Указана ціль досягається тим, що призматичну опору додатково обладнують роликами поздовжнього переміщування статорів, а ролики їх зворотного переміщування виконують із можливістю вертикального переміщення в призмах завдяки розміщенню їх осей у вертикальних пазах призм за допомогою додаткового пристрою При цьому додатковий пристрій вертикального переміщення виконують у вигляді розташованого під осями роликів коромисла, яке знизу має паз із нахиленою верхньою поверхнею, якою воно опирається на клин, який пересовується у пазі уздовж осі статора за допомогою болта, піднімаючи ролики і статор над роликами поздовжнього переміщення Ця сукупність нових суттєвих ознак у взаємодії з відомими, полягаючими у наявності підставки із призмами, на яких змонтовані ролики для переміщення статорів, розширює можливість використання призматичної опори для виконання інших технологічних операцій і виключає необхідність додаткових для цього вантажопідіймальних і транспортних операцій, що здешевлює і робить більш безпечний технологічний процес виготовлення або ремонту статорів На фіг 1 зображений поздовжній розріз пропонуємої призматичної опори, на фіг 2- вид збоку на неї Призматична опора має підставки 1, призми 2 із роликами поздовжнього переміщення 3 та зво ю о о ю 50059 ротного 4 Призми 2 мають вертикальні пази 5, у яких розміщені із можливістю вертикального переміщення осі 6 роликів зворотного переміщення 4 Під ЦИМИ ОСЯМИ розміщене коромисло 7, яке знизу має паз 8 із нахиленою верхньою поверхнею 9, якою воно опирається на кпин 10, який пересувається у пазі поздовж осі статора за допомогою болта 11 Болт зафіксований у своїх опорах 12 від осьового переміщення, наприклад, пружним кільцем 13 або другим відомим способом Призматична опора працює слідуючим чином В початковому положенні ролики зворотного переміщення 4 знаходяться унизу Кладуть статор на призматичні опори, яких може бути декілька на шляху переміщення у залежності від довжин переміщення та статора, і по роликам 3 переміщують ФІГ.1 його вручну уздовж, наприклад, на зварювання Якщо необхідно виконувати, наприклад, обмотку статора із зворотнім його переміщуванням навколо осі, то прокручуванням ключем болта 11 пересувають клин 10, який підіймає коромисло 7, яке через осі 6 підіймає ролики 4 і статор над роликами 3 Після ЦЬОГО вручну прокручують статор на роликах 4 Таким чином пропонуєме технічне рішення розширює КІЛЬКІСТЬ здійснюючих на призматичній опорі технологічних операцій та полегшує їх виконання Джерела інформації 1 Керівництво по ремонту занурювальних електронасосів Кишинів 1967 С 126 50059 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
