Стенд для дослідження процесів при взаємодії колеса з рейкою

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 50466

Опубліковано: 10.06.2010

Автори: Кошечкіна Наталія Ігорівна, Носко Геннадій Сергійович

Завантажити PDF файл.

Формула / Реферат

Текст

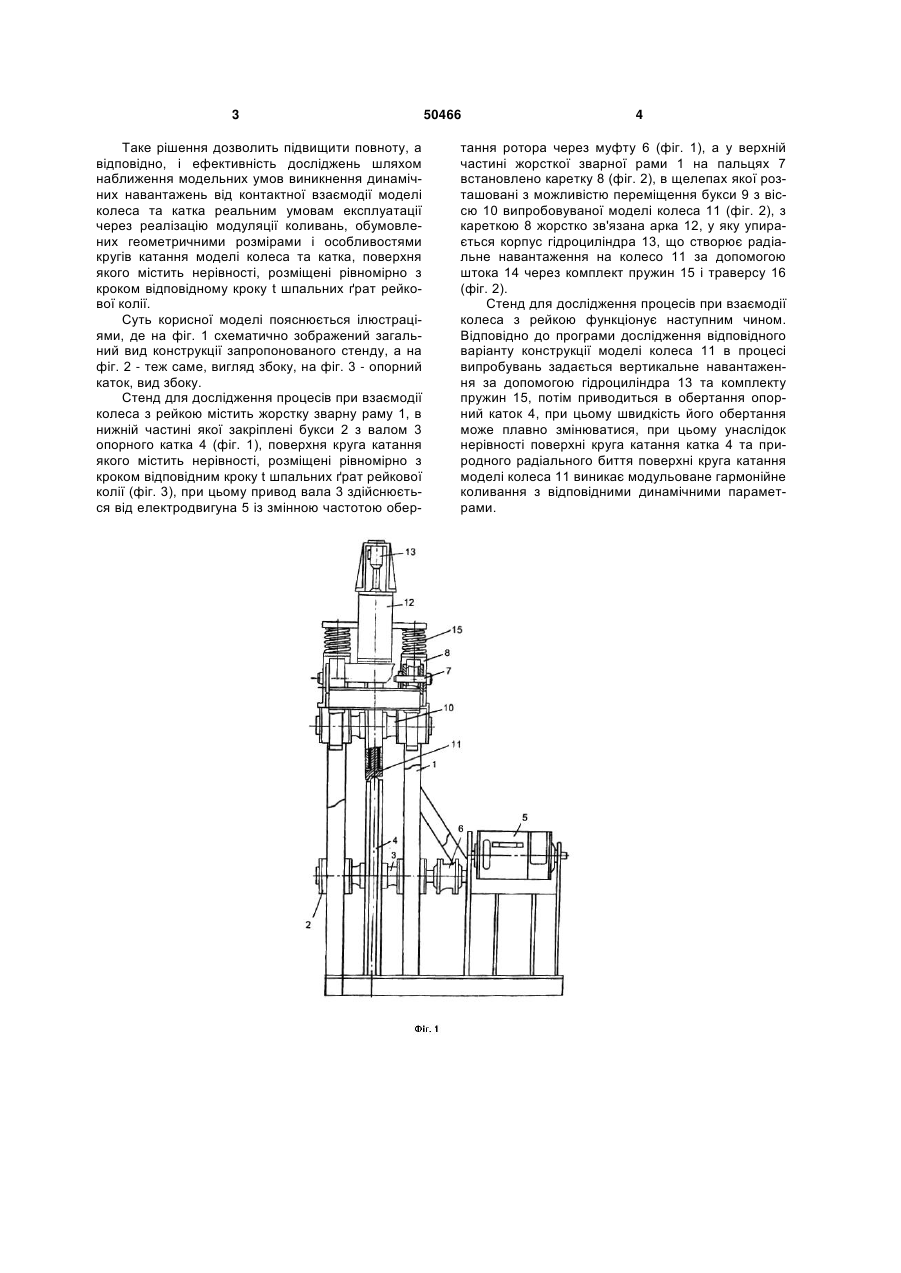

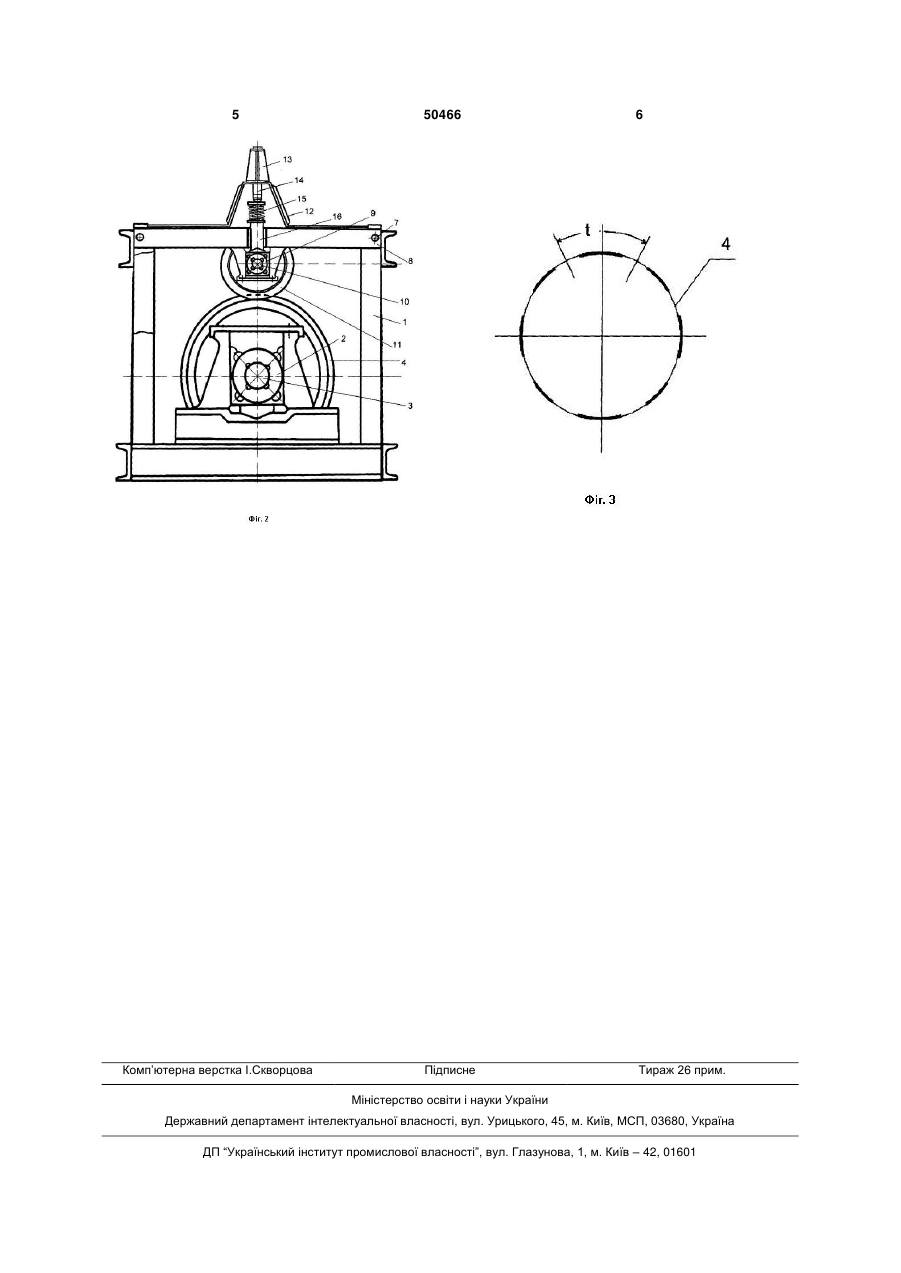

Стенд для дослідження процесів при взаємодії колеса з рейкою, що містить жорстку зварну раму, в нижній частині якої закріплені букси з валом опорного котка, що приводиться в обертання через муфту від електродвигуна, а у верхній частині рами на пальцях встановлено каретку, в ще 3 Таке рішення дозволить підвищити повноту, а відповідно, і ефективність досліджень шляхом наближення модельних умов виникнення динамічних навантажень від контактної взаємодії моделі колеса та катка реальним умовам експлуатації через реалізацію модуляції коливань, обумовлених геометричними розмірами і особливостями кругів катання моделі колеса та катка, поверхня якого містить нерівності, розміщені рівномірно з кроком відповідному кроку t шпальних ґрат рейкової колії. Суть корисної моделі пояснюється ілюстраціями, де на фіг. 1 схематично зображений загальний вид конструкції запропонованого стенду, а на фіг. 2 - теж саме, вигляд збоку, на фіг. 3 - опорний каток, вид збоку. Стенд для дослідження процесів при взаємодії колеса з рейкою містить жорстку зварну раму 1, в нижній частині якої закріплені букси 2 з валом 3 опорного катка 4 (фіг. 1), поверхня круга катання якого містить нерівності, розміщені рівномірно з кроком відповідним кроку t шпальних ґрат рейкової колії (фіг. 3), при цьому привод вала 3 здійснюється від електродвигуна 5 із змінною частотою обер 50466 4 тання ротора через муфту 6 (фіг. 1), а у верхній частині жорсткої зварної рами 1 на пальцях 7 встановлено каретку 8 (фіг. 2), в щелепах якої розташовані з можливістю переміщення букси 9 з віссю 10 випробовуваної моделі колеса 11 (фіг. 2), з кареткою 8 жорстко зв'язана арка 12, у яку упирається корпус гідроциліндра 13, що створює радіальне навантаження на колесо 11 за допомогою штока 14 через комплект пружин 15 і траверсу 16 (фіг. 2). Стенд для дослідження процесів при взаємодії колеса з рейкою функціонує наступним чином. Відповідно до програми дослідження відповідного варіанту конструкції моделі колеса 11 в процесі випробувань задається вертикальне навантаження за допомогою гідроциліндра 13 та комплекту пружин 15, потім приводиться в обертання опорний каток 4, при цьому швидкість його обертання може плавно змінюватися, при цьому унаслідок нерівності поверхні круга катання катка 4 та природного радіального биття поверхні круга катання моделі колеса 11 виникає модульоване гармонійне коливання з відповідними динамічними параметрами. 5 Комп’ютерна верстка І.Скворцова 50466 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Testbench for investigation of processes at interaction of wheel with rail

Автори англійською

Koshechkina Natalia Ihorivna, Nosko Hennadii Serhiiovych

Назва патенту російською

Стенд для исследования процессов при взаимодействии колеса с рельсом

Автори російською

Кошечкина Наталия Игоревна, Носко Геннадий Сергеевич

МПК / Мітки

МПК: G01M 13/00, G01M 17/00

Мітки: стенд, взаємодії, дослідження, рейкою, колеса, процесів
