Боковина меблів для сидіння і лежання

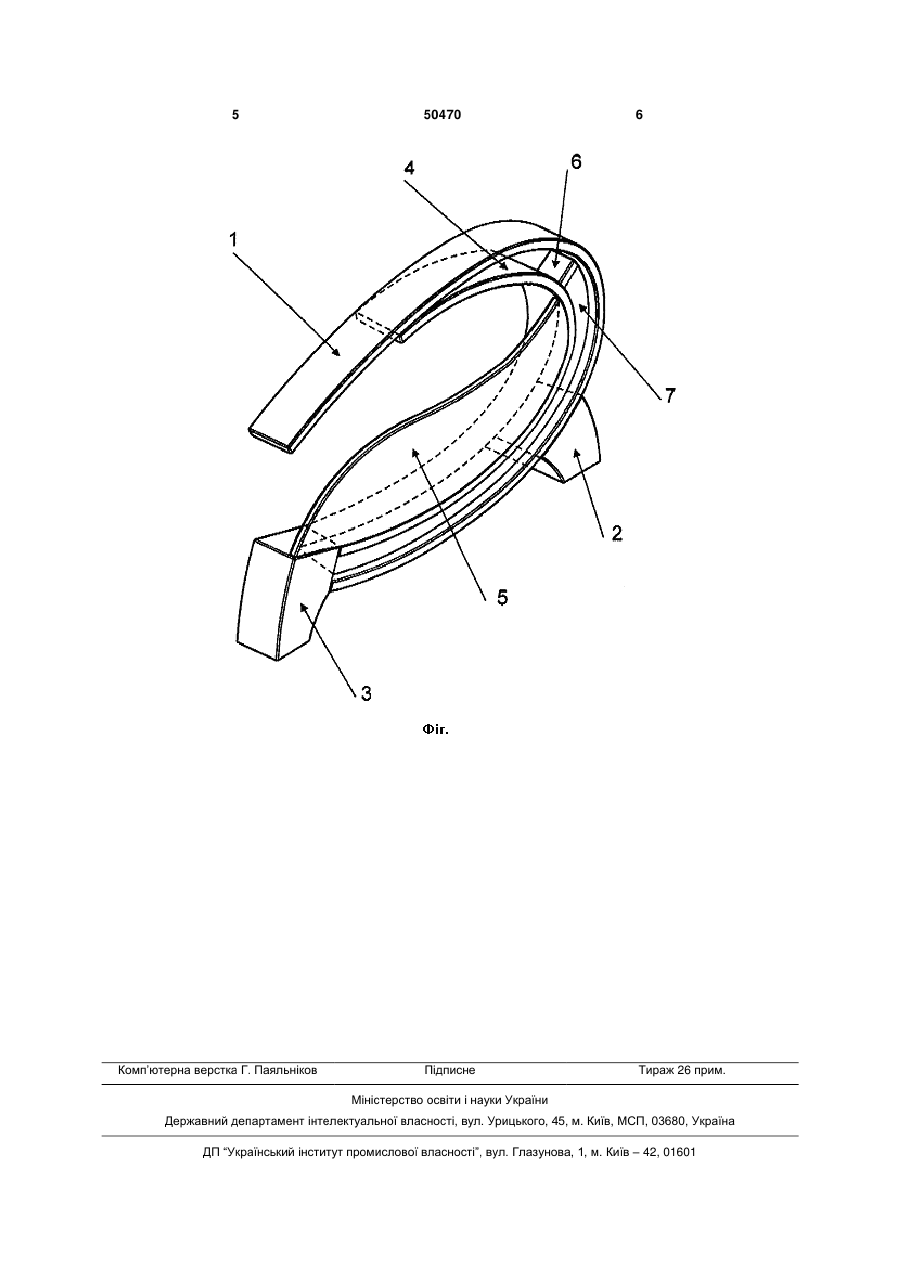

Боковина меблів для сидіння і лежання, що містить зрощені між собою гнутий підлокітник, станину і дві ніжки, яка відрізняється тим, що рамна овоїдоподібна, без малої дуги, конструкція боковини встановлена на декоративних ніжках у формі багатокутників, де твірною овоїда є зовнішня у конструкції боковини, виконуюча функцію підлокітника, пружна смужкова пластина, а ніжки виконані з опуклими зовнішніми сторонами та ввігнутими, зверненими одна до одної, внутрішніми, де твірні бокові площинки у задній ніжці виконані трапецієподібними, а у передній, в яку впирається долішня кінцівка зовнішньої пластини, - п'ятикутними, де ввігнутість названої внутрішньої сторони починається з незначним відступом від зовнішньої пластини, причому у передню ніжку, близько горішньої U 2 (19) 1 3 Відома боковина є опорним елементом меблів для відпочинку і, згідно технічного призначення, будь-яке інше ЇЇ використання за патентом, не передбачене. Наприклад, не передбачене її застосування як елемента меблів для сидячої роботи або конструкційного елемента меблів, які призначені для використання там, де існують вимоги щодо обмеження їх ваги. Вказана порівняно вузька галузь застосування відомого пристрою і його відносно велика вага обумовлені тим. що, за патентом, - пристрій виконаний із деревних однорідних конструктивних столярних елементів, де гнутим є тільки підлокітник (бильце) боковини, тоді як станина і ніжки виконані із натуральної цілісної деревини, задля забезпечення рівня міцності боковин, як опор усієї меблевої конструкції. У цьому ряду відносним недоліком відомої технічної розробки є шипове з'єднання підлокітника зі станиною, де порівняно невелика точка з'єднання кінцівки підлокітника з торцем станини є слабким місцем, в якому під дією навантаження виникає напруга, що, з часом, призводить до розхитування та руйнування конструкції. У зв'язку з тим, що потреба у забезпеченні міцності конструкції вимагає більшої площин з'єднання, стає неможливим застосування немасивних конструкційних елементів боковини, що звужує можливості її використання, наприклад там, де існують обмеження щодо ваги меблів. Крім іншого, у рамній конструкції відомої боковини відсутнє бокове перекриття, що дозволяє практично безперешкодно бачити бік меблевого сидіння і ту частину постаті сидячого, яку б він, можливо, хотів би від сторонніх поглядів приховати. Також відсутність у боковині, хоча б часткового перекриття може становити певні незручності для лежачого. Все це зменшує універсальність застосування боковини і не завжди відповідає певним умовах затишку та комфорту. В основу корисної моделі поставлене завдання технічної розробки боковини, яка б не мала наведених недоліків. Фігура креслення: Фіг. Схематичне зображення боковини меблів для сидіння і лежання. 1 - зовнішня пластина; 2 - задня ніжка: 3 - передня ніжка - 4 - внутрішня пластина; 5 - щиток; 6 торцева пластинка: 7 - зміцнювальна пластина. Поставлене завдання досягається створенням корисної моделі - боковина меблів для сидіння і лежання (Див. Фіг.), що включає зрощені між собою гнутий підлокітник, станину і дві ніжки, яка відрізняється тим, що рамна овоїдоподібна, без малої дуги, конструкція боковини, встановлена на декоративних ніжках, у формі багатокутників, де твірною овоїда є зовнішня у конструкції боковини, 50470 4 виконуюча функцію підлокітника, пружна смужкова пластина (1), а ніжки виконані з опуклими зовнішніми сторонами та ввігнутими, звернені одна до одної, внутрішніми, де твірні бокові площинки у задній ножці (2) виконані трапецієподібними, а у передній (3), в яку впирається долішня кінцівка зовнішньої пластини, - п'ятикутними, де ввігнутість названої внутрішньої сторони починається з незначним відступом від зовнішньої пластини, причому, у передню ніжку, близько горішньої її площини, впирається також долішня кінцівка твірної внутрішньої пластини (4) подібного, але меншого за розміром і з більшим розривом малої пластини дуги овоїда, на більшій частині повздовжньої лінії внутрішньої твірної якого закріплений полум'яноподібного обрису, обтягнутий тонким оздоблювальним матеріалом, декоративний щиток (5), протилежний від лінії дотикання, обрис якого, починаючись від горішньої частини передньої ніжки, синусоїдою перетинає внутрішній проміжок конструкції і біля поперечної торцевої пластинки (6), впирається у внутрішню пластину, горішня кінцівка якої ребром прямого зрізу дотикається до внутрішньої твірної зовнішньої пластини, близько горішньої частини конструкції, станина якої утворена двома, паралельними одна одній зміцнювальними пластинами (7), що скріплюють зовнішню і внутрішню пластини, заповнюючи серпоподібний між ними проміжок - від передньої ніжки до поперечної зміцнювальної пластинки, залишаючи вільною його горішню загострену кінцівку. Завдяки пластинчастій і, таким чином, облегшеній, конструкції станини, яка встановлена на декоративних ніжках, що не є опорними для всієї меблевої конструкції, можлива сфера використання меблів із застосуванням боковини суттєво розширена. А відсутність шипового з'єднання торця станини з кінцівкою підлокітника практично унеможливлює ослаблення їх скріплення, міцність якого, у технічній розробці, що пропонується, забезпечується великою площею з'єднання сторін, які стикаються шляхом їх склеювання у поєднанні із шиповим скріпленням. Наявний у боковині захисний декоративний щиток, приховує тазостегнову частину тіла сидячого, залишаючи при цьому, достатній проміжок між щитком та підлокітником для природної циркуляції повітря, або додає зручності розташування в узголів'ї подушки лежачого, що створює більш комфортні умови для сидіння або лежання. Боковина може використовуватися як меблева частина крісел, диванів, диван-ліжок, та інших меблів для сидіння і лежання – лав тощо. Боковина меблів для сидіння і лежання може бути виготовлена на будь-якому меблевому виробництві - із деревини, пластику, металу, або їх поєднань. 5 Комп’ютерна верстка Г. Паяльніков 50470 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
