Пристрій кріплення запасного колеса
Номер патенту: 50717
Опубліковано: 25.06.2010
Автори: Пилипенко Володимир Іванович, Солтус Анатолій Петрович
Формула / Реферат
Пристрій кріплення запасного колеса колісної машини, яка включає кузов, силовий агрегат, трансмісію, системи управління, ходову частину, до складу якої входять еластичні колеса, що встановлені на маточинах мостів, та пристрій кріплення запасного колеса, який відрізняється тим, що пристрій закріплюється до задньої стінки кузова колісної машини, при цьому можливі три положення запасного колеса: експлуатаційне; положення, що забезпечує завантаження через задні двері; положення для зняття та установки запасного колеса.
Текст

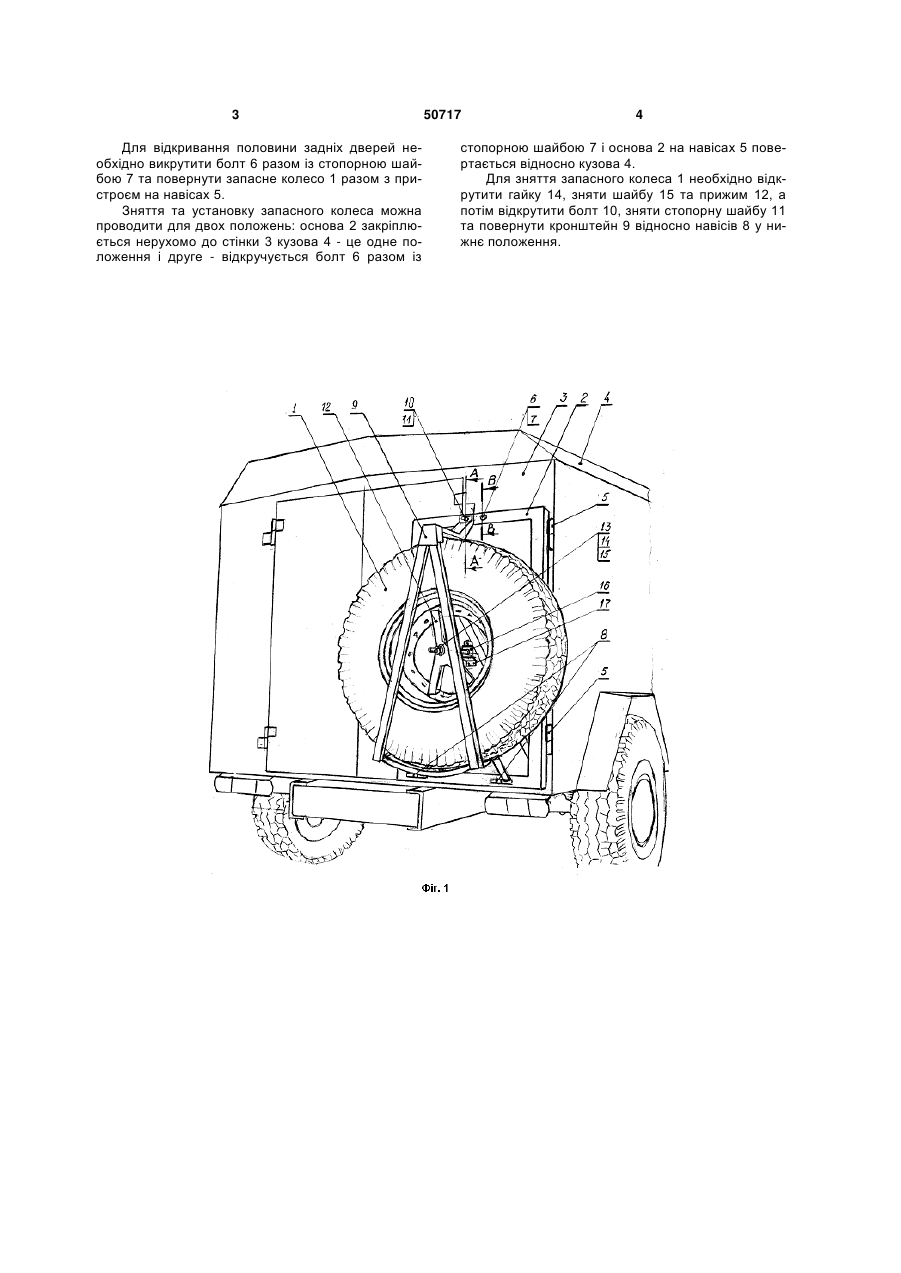

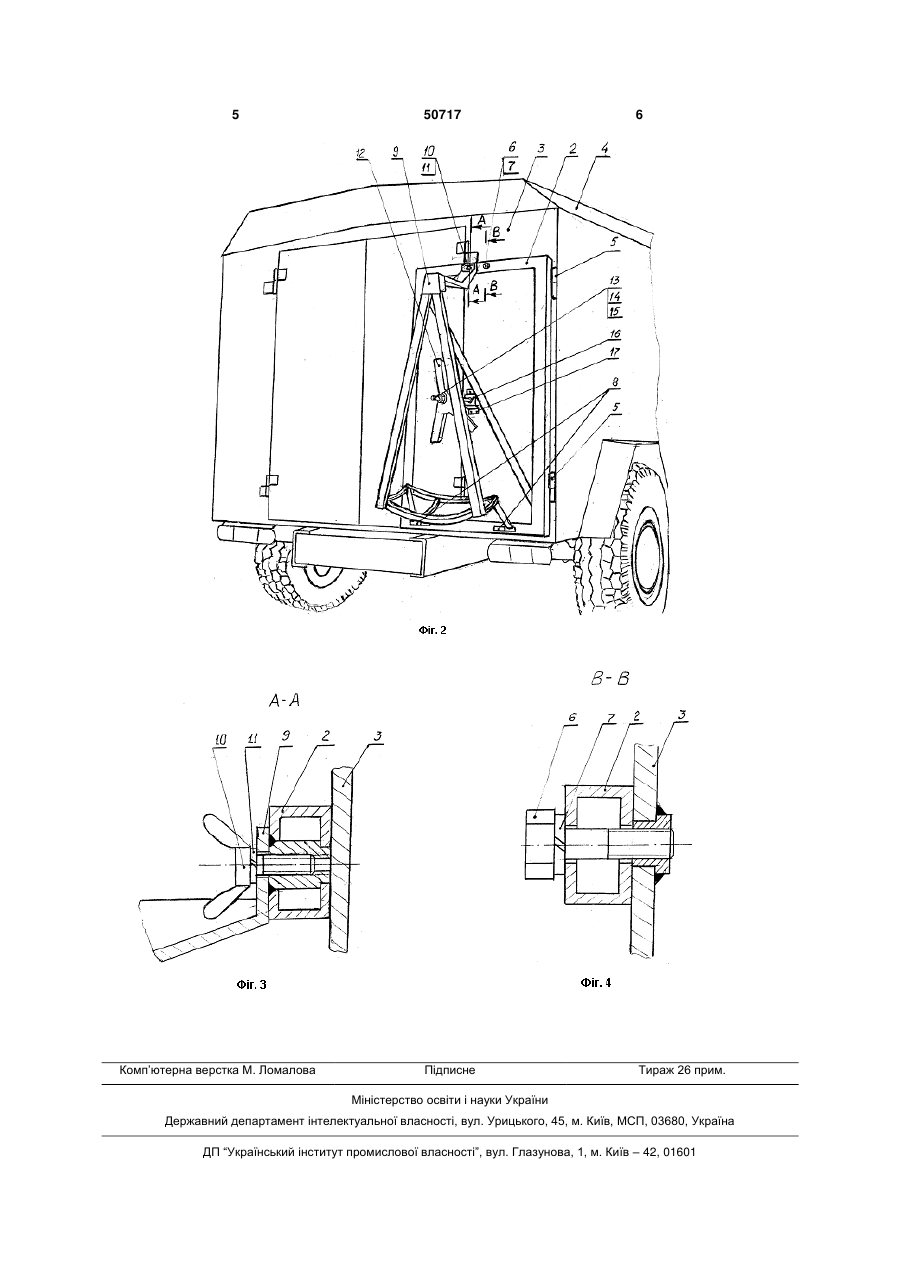

Пристрій кріплення запасного колеса колісної машини, яка включає кузов, силовий агрегат, тра 3 Для відкривання половини задніх дверей необхідно викрутити болт 6 разом із стопорною шайбою 7 та повернути запасне колесо 1 разом з пристроєм на навісах 5. Зняття та установку запасного колеса можна проводити для двох положень: основа 2 закріплюється нерухомо до стінки 3 кузова 4 - це одне положення і друге - відкручується болт 6 разом із 50717 4 стопорною шайбою 7 і основа 2 на навісах 5 повертається відносно кузова 4. Для зняття запасного колеса 1 необхідно відкрутити гайку 14, зняти шайбу 15 та прижим 12, а потім відкрутити болт 10, зняти стопорну шайбу 11 та повернути кронштейн 9 відносно навісів 8 у нижнє положення. 5 Комп’ютерна верстка М. Ломалова 50717 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSpare wheel holder
Автори англійськоюPylypenko Volodymyr Ivanovych, Soltus Anatolii Petrovych
Назва патенту російськоюУстройство крепления запасного колеса
Автори російськоюПилипенко Владимир Иванович, Солтус Анатолий Петрович
МПК / Мітки
МПК: F16M 11/00
Мітки: запасного, пристрій, кріплення, колеса
