Цеглина

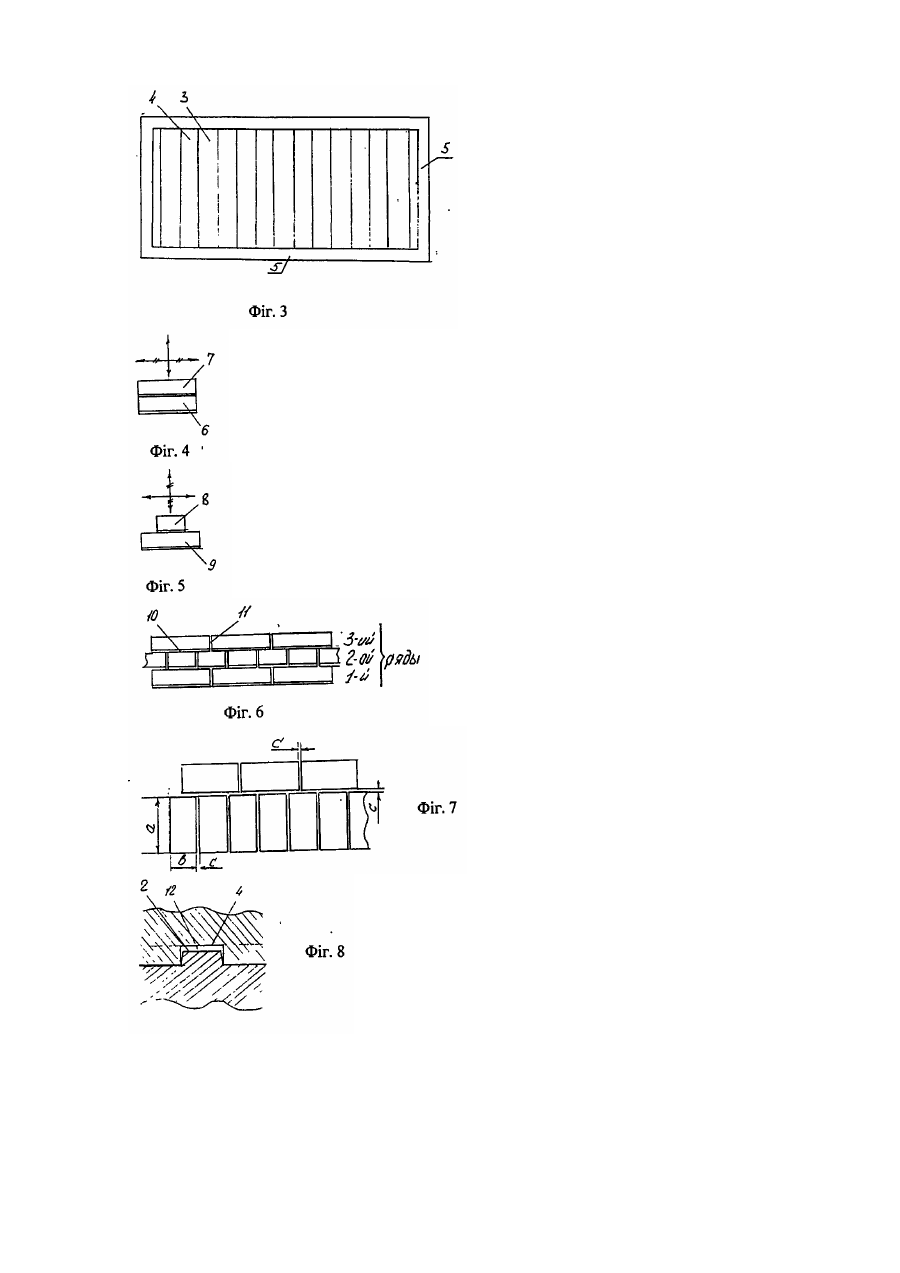

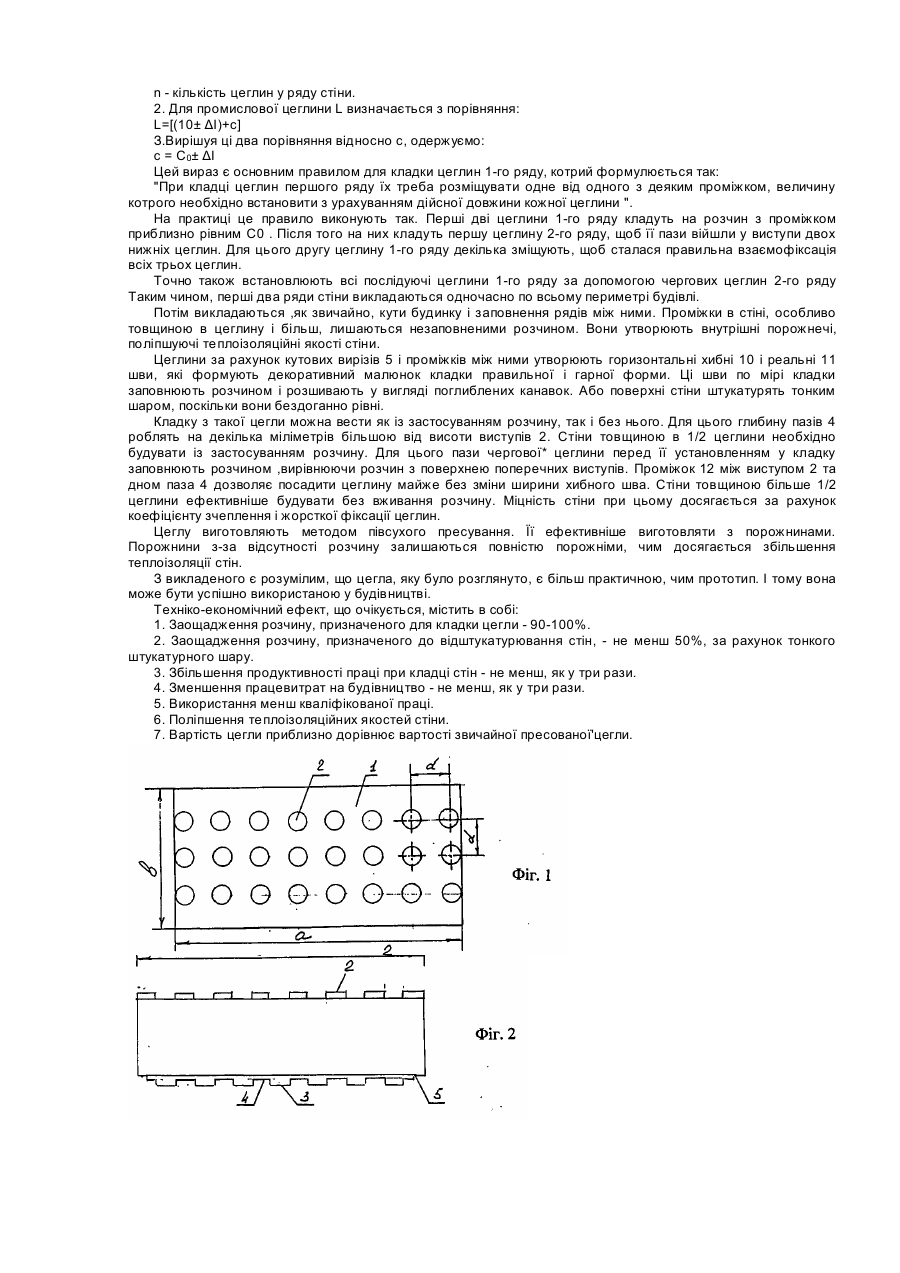

Винахід стосується будівельних материалів. Цегла має призначення рядової та лицевої для спорудження стін різної товщини. Найбільш близькою за технічною суттю є цегла, яка на верхній поверхні має 8 виступів і стільки ж заглиблень на нижній. Довжина і ширина цегли відповідають відношенню 2:1. (Заявка Великобританії №2113741, Е 04 С 1/10, 1983p.). Описана цегла має суттєві недоліки. По-перше, ці цегли при кладці в рядах фіксуються жорстко, - без можливості зміщення одна відносно другої. Цегли кладуть щільно одна до одної без проміжка між собою. З цих двох причин, за рахунок неминучих погрішностей у розмірах цегли і відстані між її елементами, при будівництві стіни може статися незбіг фіксуючих елементів, і подальша кладка може стати неможливою. Подруге, із-за не горизонтальності основи стіни, стіна може піти з ухилом від вертикалі. Але, коректування стіни, відновлення її вертикальності, із-за жорсткої фіксації добитися неможливо, як це робиться, наприклад, при будуванні стіни із звичайної цегли. Ці недоліки суттєво ускладнюють практичне застосування описаної цегли. Третім недоліком є те, що при щільній кладці, стіна виходить монолітною, - без порожнец. А це погрішує теплоізоляцію стін. Задача винаходу - усування усіх недоліків, а саме: - досягнути можливості коректування ухилу стіни; - виключити ефект незбігання фіксуючих елементів; поліпшити теплоізоляційні якості стіни. Поставлена задача вирішується тим, що на нижній поверхні цегли виконано поперечні виступи, що створюють між собою пази. Співвідношення сторін цегли обрані відповідно з виразом: в=(а-с)/2, де: а - довжина, в - ширина цегли, с - ширина проміжка між цеглами. Виступи на верхній поверхні виконані у шаховому порядку з кроком розміщення «d», що дорівнює: d=(а+с)/к, де к - кількість поперечних пазів. На фіг.1 показано : цегла - вид зверху, на фіг.2 - вид спереду, на фіг.3 - вид знизу . На фіг.4,5,6,7,8 представлено малюнки, які пояснюють суть винаходу. На поверхні цегли 1 виконано точечні виступи 2. На нижній поверхні зроблено поперечні виступи 3, що утворюють між собою пази 4. Нижні грані цегли зрізані по периметру вирізом 5. Цегла за своїми основними розмірами повинна задовольняти умовам : в = (а - с)/2, де: в - ширина, а - довжина цегли; с - величина проміжка між цеглами кладки. Ця умова дозволяє випускати цеглу різних розмірів, що відповідають стандартам різних країн. Наприклад, для стандарту 250х120 мм проміжок буде рівним «с»=10 мм. Другою вимогою є те, що відстань між центрами виступів «d» визначається за формулою : d=(а+c)/k, де k - коефіцієнт зчеплення, чисельно рівний кількості пазів. При k=2,4,8,16,32 і т.д. цеглини кладки, що взаємодіють, будуть взаємно фіксуватися. З формули видно, що чим більшим є коефіцієнт «k», тим більша кількість виступів, тим міцніше зчеплення між цеглинами, тим тривкішою буде стіна. На фіг.1,2 і 3 показано цеглу з k=8 . При кладці стіни, цеглини в рядах між собою взаємофіксуються за допомогою фіксуючих елементів : виступів 2 нижнього ряду та пазів 4 - вехнього. На практиці цеглини в стіні двох суміжних рядів розташовуваються відносно одна одної чи поздовж (фіг.4 ), чи поперек (фіг.5). За рахунок виступів нижньої цеглини 6 і пазів 4 вехньої, верхня цеглина не може бути зсунута відносно нижньої у повздовжньому напрямі. . Але, проте, у поперечному напрямі верхня цеглина може бути зсунута на будь-яку відстань. І, навпаки, верхня цеглина 8 відносно нижньої 9 може бути переміщена у поздовжньому напрямі і не може бути переміщена у поперечному. Таким чином, здійснюється напівжорстка взаємофіксація між цеглинами. Ця особливість цегли дозволяє робити коректування ухилу стіни у самому широкому діапазоні, також, як і при роботі із звичайними плоскими цеглинами. Розглянемо це на прикладі (див. фіг.6). Цеглини другого ряду складеш поперек відносно 1-го ряду. Тому вони при кладці можуть бути зміщені на необхідну відстань праворуч чи ліворуч уздовж стіни. За рахунок цього можна зберігти вертикальність кутів будівлі. Цеглини 3-го ряду складені вздовж, і, тому вони можуть бути зміщені у поперечному напрямку - «на себе» чи «від себе». Таким способом коректують ухил стіни в ту чи іншу сторону. На цьому же прикладі видно, що кожна цеглина в стіні (у данному випадку цегли 2-го ряду) жорстко пов'язана і нерухома відносно суміжних рядів і сусідніх цегл у ряду. Цим досягається ефект жорсткої в'язки, як і при використанні цегли - прототипу. Але останній не дозволяє, як було відмічено вище, коректування ухилу. Щоб виключити незбіг фіксуючих елементів при зведенні стіни цеглини у кладці кладуть з деяким проміжком«с» між собою, як це показано на фіг.7. Цей проміжок з-за наявності погрішностей у розмірах цеглин та їх елементів може незначно змінювати свою величину навколо середнього значення, що дозволяє виключити ефект незбігання скільки завгодно довгої стіни. Покажемо це на прикладі в рішенні практичної задачі. Задача. Потрібно збудувати стіну у 1/2 цеглини довжиною L. Знайти величину проміжка с при використанні промислових цеглин. Довжина цеглини І 0, припускаєме відхилення по довжині ± ΔΙ . Рішення. 1. Для ідеальної цеглини довжина стіни визначається, як L=(І 0+C0)n, де С - постійна величина проміжка в кладці між ідеальними цеглинами, n - кількість цеглин у ряду стіни. 2. Для промислової цеглини L визначається з порівняння: L=[(10± ΔΙ)+с] З.Вирішуя ці два порівняння відносно с, одержуємо: с = С0± ΔΙ Цей вираз є основним правилом для кладки цеглин 1-го ряду, котрий формулюється так: "При кладці цеглин першого ряду їх треба розміщувати одне від одного з деяким проміжком, величину котрого необхідно встановити з урахуванням дійсної довжини кожної цеглини ". На практиці це правило виконують так. Перші дві цеглини 1-го ряду кладуть на розчин з проміжком приблизно рівним С0 . Після того на них кладуть першу цеглину 2-го ряду, щоб її пази війшли у виступи двох нижніх цеглин. Для цього другу цеглину 1-го ряду декілька зміщують, щоб сталася правильна взаємофіксація всіх трьох цеглин. Точно також встановлюють всі послідуючі цеглини 1-го ряду за допомогою чергових цеглин 2-го ряду Таким чином, перші два ряди стіни викладаються одночасно по всьому периметрі будівлі. Потім викладаються ,як звичайно, кути будинку і заповнення рядів між ними. Проміжки в стіні, особливо товщиною в цеглину і більш, лишаються незаповненими розчином. Вони утворюють внутрішні порожнечі, поліпшуючі теплоізоляційні якості стіни. Цеглини за рахунок кутових вирізів 5 і проміжків між ними утворюють горизонтальні хибні 10 і реальні 11 шви, які формують декоративний малюнок кладки правильної і гарної форми. Ці шви по мірі кладки заповнюють розчином і розшивають у вигляді поглиблених канавок. Або поверхні стіни штукатурять тонким шаром, поскільки вони бездоганно рівні. Кладку з такої цегли можна вести як із застосуванням розчину, так і без нього. Для цього глибину пазів 4 роблять на декілька міліметрів більшою від висоти виступів 2. Стіни товщиною в 1/2 цеглини необхідно будувати із застосуванням розчину. Для цього пази чергової* цеглини перед її установленням у кладку заповнюють розчином ,вирівнюючи розчин з поверхнею поперечних виступів. Проміжок 12 між виступом 2 та дном паза 4 дозволяє посадити цеглину майже без зміни ширини хибного шва. Стіни товщиною більше 1/2 цеглини ефективніше будувати без вживання розчину. Міцність стіни при цьому досягається за рахунок коефіцієнту зчеплення і жорсткої фіксації цеглин. Цеглу виготовляють методом півсухого пресування. Її ефективніше виготовляти з порожнинами. Порожнини з-за відсутності розчину залишаються повністю порожніми, чим досягається збільшення теплоізоляції стін. З викладеного є розумілим, що цегла, яку було розглянуто, є більш практичною, чим прототип. І тому вона може бути успішно використаною у будівництві. Техніко-економічний ефект, що очікується, містить в собі: 1. Заощадження розчину, призначеного для кладки цегли - 90-100%. 2. Заощадження розчину, призначеного до відштукатурювання стін, - не менш 50%, за рахунок тонкого штукатурного шару. 3. Збільшення продуктивності праці при кладці стін - не менш, як у три рази. 4. Зменшення працевитрат на будівництво - не менш, як у три рази. 5. Використання менш кваліфікованої праці. 6. Поліпшення теплоізоляційних якостей стіни. 7. Вартість цегли приблизно дорівнює вартості звичайної пресованої'цегли.
